40m-80m Çift Bant SSB QRP Projesi
Yapım Notları
Montajı kat kat tamamlayarak kontrolünü yapıp ilerlemek en doğru yaklaşım olacaktır...
Bir sonraki işlem ses amplifikatörü ile AGC dedektörü ve bunların besleme hattı ile etrafındaki kompanentlerin yerleştirilmesidir.İşlem tamamlanınca ses amplifikatörü ile AGC dedektörünün çalışıp çalışmadığı kontrol edilmelidir. Amplifikatör girişine dokunulursa hoparlörden gelecek ses katın çalıştığını belli eder. Bu esnada T4 transistörünün emiter gerilimi de yükselmelidir.

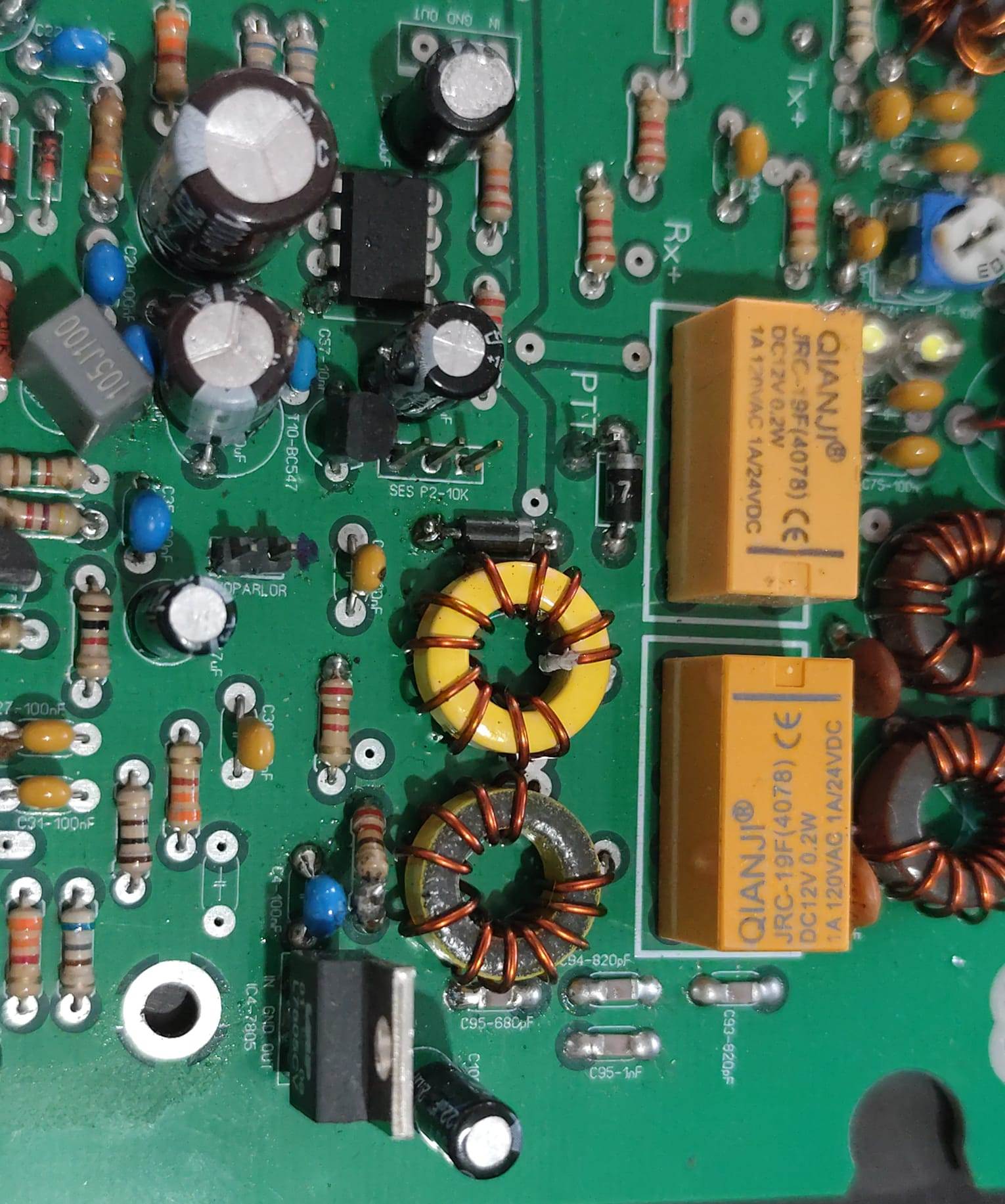

Bundan sonra röle2 etrafında 40m ve 80m LPF filtreleri inşa edilir. Mevcutsa bir VNA cihazının giriş ve çıkış arasına bağlanarak 40m için test edilir. Sonrasında 80m pinine +12volt verilerek 80m LPF de test edilir.

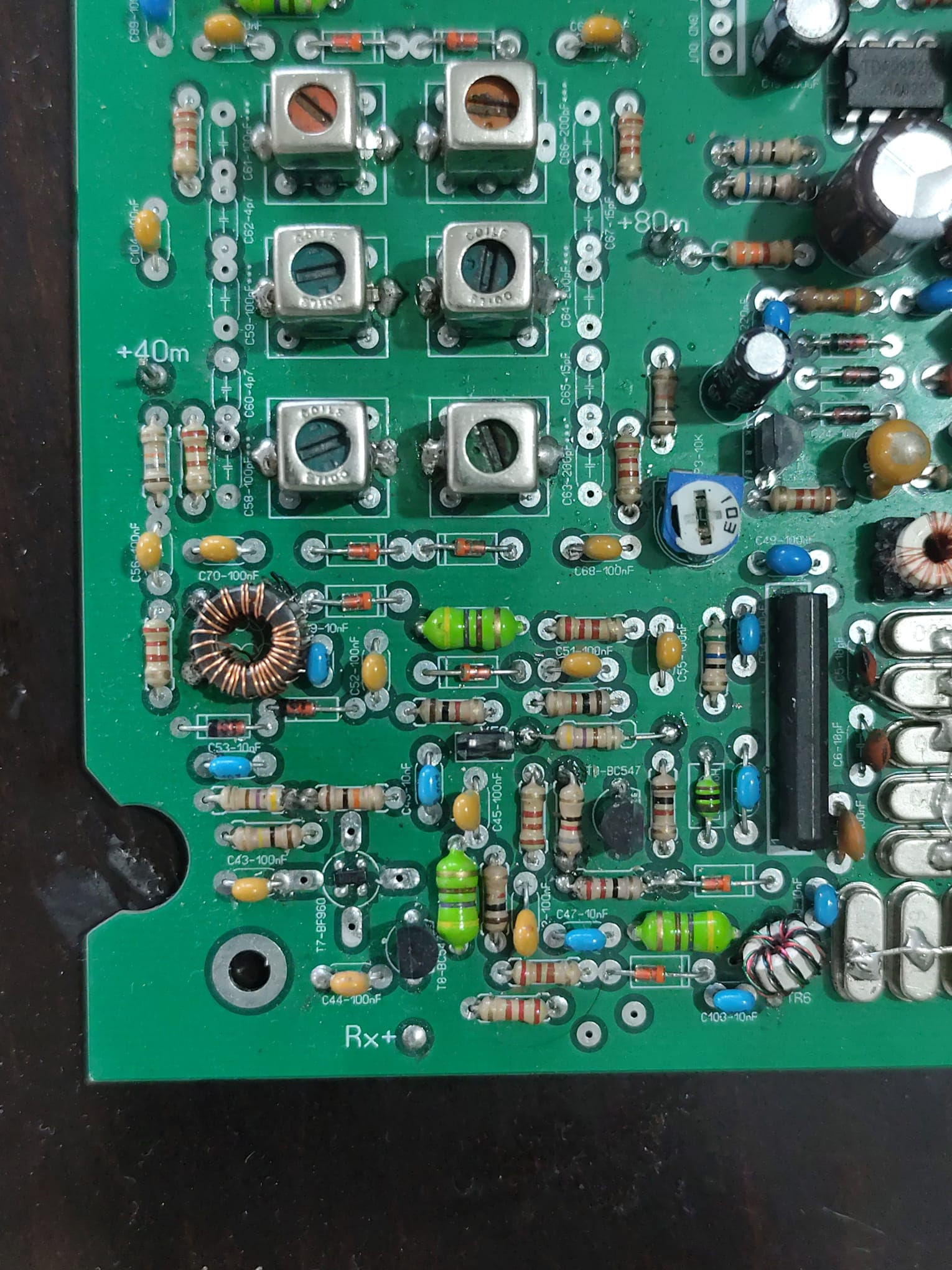

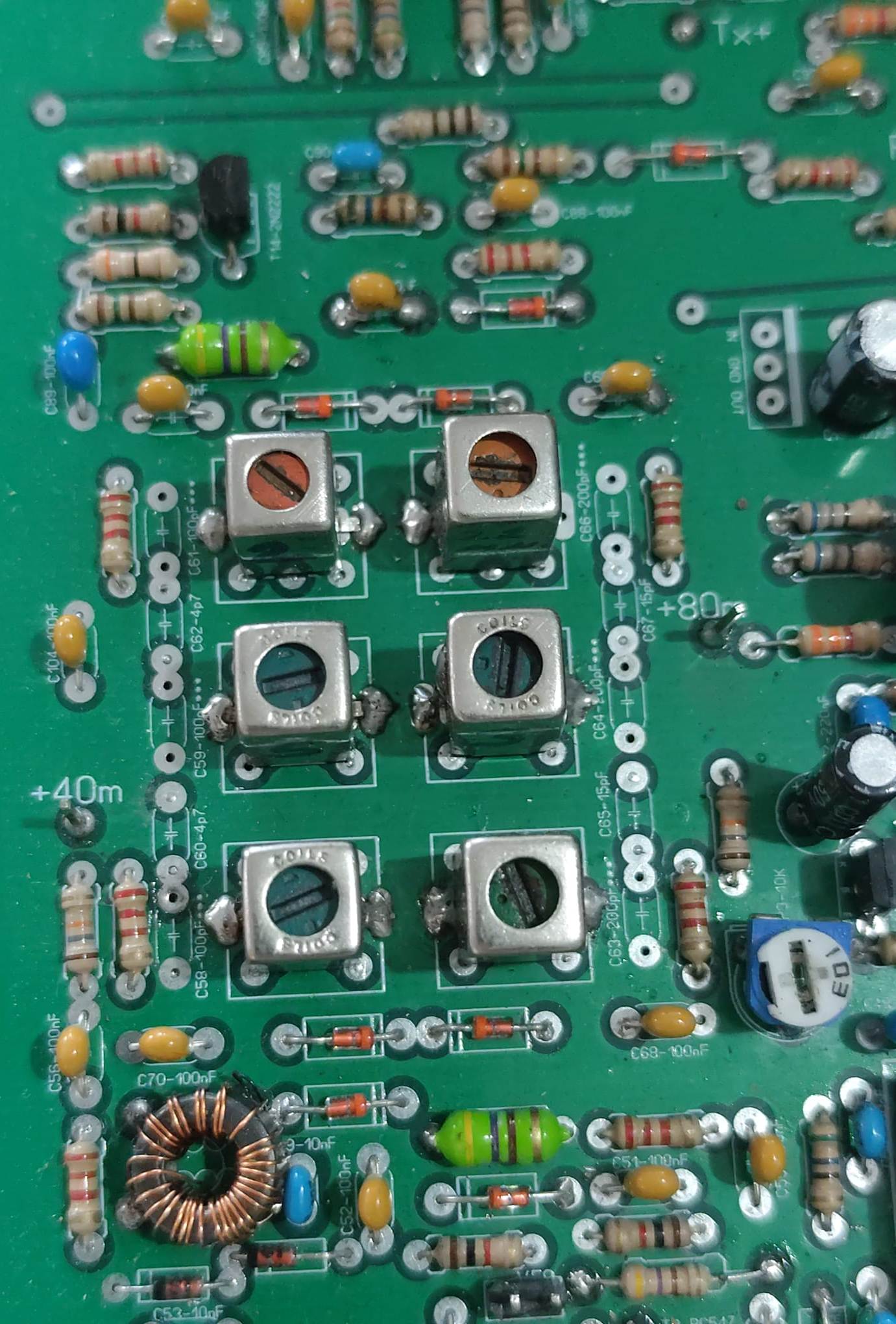

Bir sonraki adım bant geçiren filtrelerdir. Bunun için öncelikle IF transformatörleri yeniden sarılmalıdır. 80 m için 455KHz IF transformatörlerinin sarımları sökülmeli ancak 200pF kondansatörlerine dokunulmamalıdır. Sonra bunlar 20tur/3tur olacak şekilde tekrar sarılır. Orta gangdaki bobin tekli olduğundan 20 tur tek sarım uygulanır.
40 Metre için kullanılacak 10.7 MHz bobinlerin yaygın türünde 68pF kondansatör mevcuttur. Bu bobinin orta konumda 3.25uH endüktensa sahip olacağı anlamına gelir. Eğer 87pF paralel kondansatör bağlarsak 7.1MHz de rezonansa gelmesi gerekir. Bu değere en yakın 82pF kondansatör takıp, ufak bir ayarlama yapmak yeterli olacaktır. Yeniden sarılacaksa 13t/2t uygun olmalıdır.
Yan kompanentler takıldıktan sonra VNA portları arasına sırası ile önce 40m bölümü takılıp ayarlanır, sonrasında aynı işlem 80m için yapılır.
VNA mevcut değilse montajdan sonra klasik usülle kulakla veya TX durumunda en yüksek çıkış için ayarlanabilir.
Önemli: BPF filtrelerinde Yüksek Q lu NPO ve tercihan SMD kondansatör kullanmalısınız.

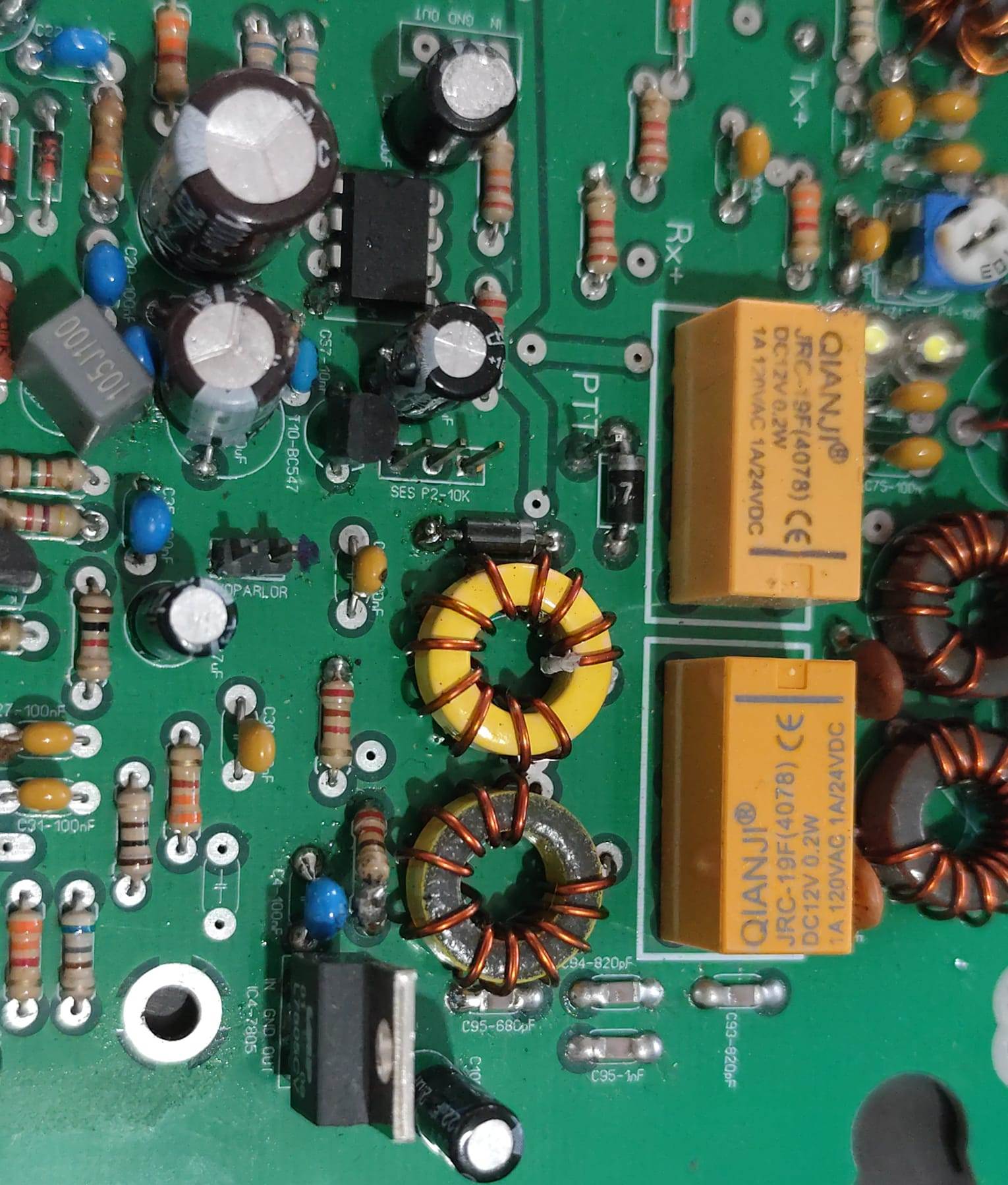

Ses çıkış katı dizilmiş, sırada AGC dedektörü var.
Eğer PCB yi elde çıkardıysanız ve üst katman tamamı ile GND den ibaretse ilk önce kartın üstünde bulunan köprüleri yapmak gerekir. Sonrasında röleler takılmalı ve beslemeler ile alakalı kompanentleri yerleştirmek gerekir. D18, D19, R82, R83, R11, IC4(7805), C4, C13 öncelikle yerleştirilir. Böylece TX ve RX hatları ile PTT hattı çalışır hale getirilmiş olur.
40m bandı için geçirme eğrisi.
Bu projeden iki adet PCB dizdim. Evde çıkardığım PCB 40-80m bantları için dizildi, Fabrikasyon PCB 40-20m bantları için dizildi, ikisi de iyi performans vermiştir.
Bu katlardan sonra sırasıyla ürün dedektörü ve dengeli modülatör ile mikrofon devresi monte edilir.Bu katları anahtarlayan diyotlar ve yan elamanlar takıldıktan kontrolü yapılır.
RX durumunda kristal filtre tarafına cımbızla dokunulursa hoparlörden gürültü duyulmalıdır.
BFO girilip PTT TX yapılırsa bu noktada ses sinyaline döre değisen (DSB) sinyali görülmelidir. TX durumunda mikrofon takılı değilken buranın sinyal seviyesini minimumu ayarlayın.

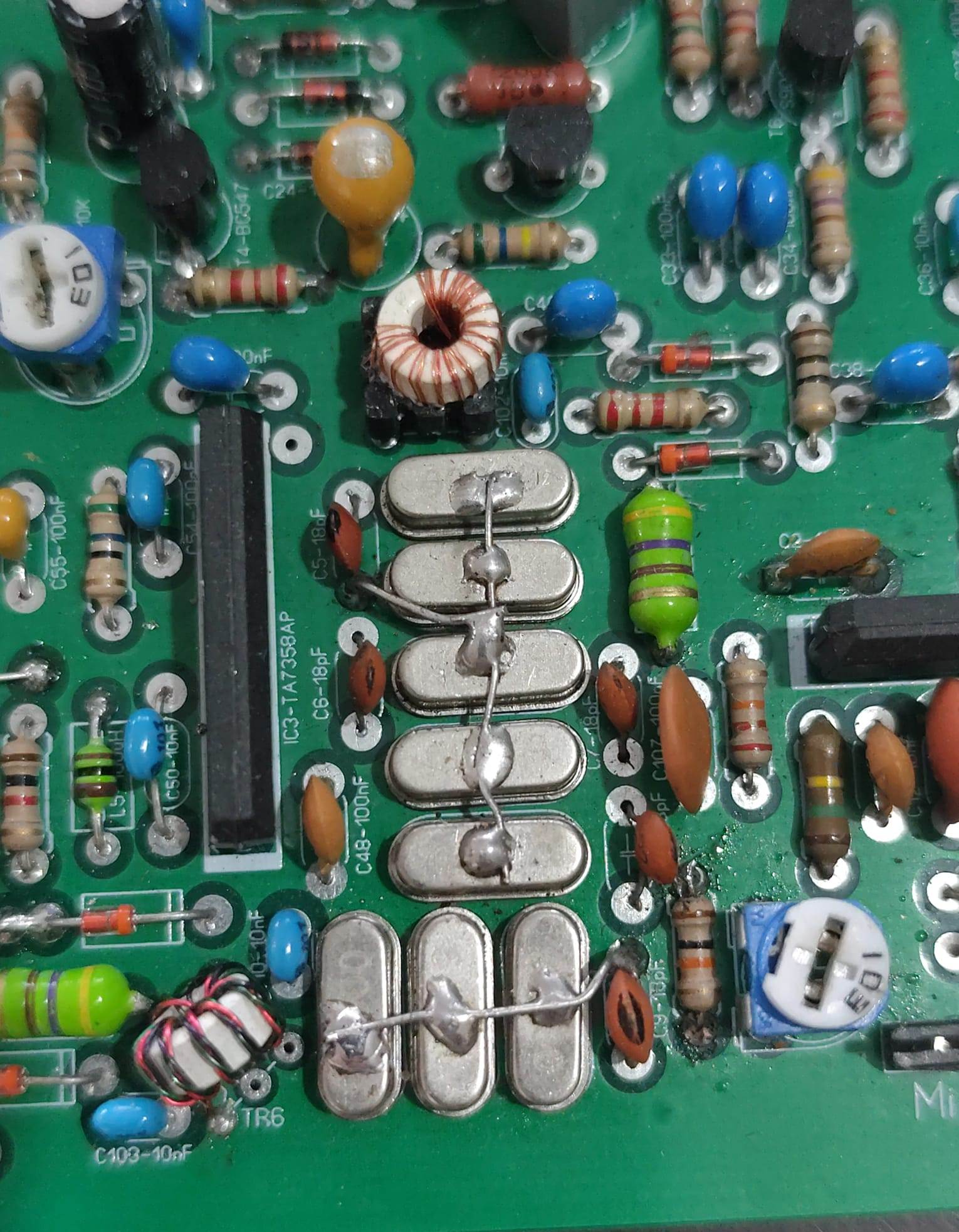

Daha sonra sırasıyla kristal filtre, giriş mikseri, TX mikserini dizin .
BPF filtresinin anahtar diyotları ve yan kompanentlerini yerleştirdikten sunra çıkış katı ve sürücü katları hariç devrenin tamamını dizmiş olmalısınız.
Bu aşamada VFO-BFO modülünü takarak ayarlamasını yapın. İyi bir şekilde dinleme yapıyor olmalıdır. AGC seviyesini kulağınıza göre ayarlayın. Aksi durumda yüksek seviyeli sinyallerde distorsiyon olacaktır.
Sürücü tarafında TX durumunda 350-400mV Vpp SSB sinyallerini görebilmeniz lazımdır. Eğer düşükse R35 ve R78 direçlerini yer değiştirin.
Sonra sırası ile sürücü katları ve çıkış katını tamamlayarak devreyi tamamlayın.
AYARLAR:
P3 AGC trimpotunu ve P4 bias trimpotunu GND’ye çevirin. Aksi takdirde IRF510 bozulabilir. Diğer ayarlar tamamlandıktan sonra ayarlanacaktır. Çıkışa 50 ohm 10 W suni yük takın.
Güç kaynağınızı 12 volta ayarlayın. Akım sınırlayıcısı varsa, en fazla 600–700 mA akım akıtacak şekilde ayarlayın. Bu sizi tatsız durumlardan koruyacaktır.
T3 transistörünün emiterine osiloskop probunu bağlayın. Dikeyde 50 mV/div, yatayda 10 ms/div olarak osiloskopu ayarlayın. Verici konumunda mikrofon soketi takılı değilken en düşük genlik elde edilecek şekilde P1 trimpotuna ince ayar yapın. Mikrofon soketini takıp konuşun; DSB sinyalini görmelisiniz.
VFO ve BFO sinyalleri 3.3 Vpp olmalıdır, kontrol edin.
Alıcı konumunda T5 MOSFET’in G1 ucuna cımbızla dokununca gürültü duymalısınız.
40 m ve 80 m bant filtrelerini yapım aşamasında ayarlamış olmalısınız. Mikrofona konuşunca T14 transistörün base ucunda 350–400 mVpp SSB sinyalleri görülmelidir.
Mikrofon soketi takılı değilken verici durumunda sükûnet akımını not edin. P4 trimpotunu yavaşça ayarlayarak akımı 120–150 mA artırın. Akımın birden bire kontrolsüz artması osilasyon olduğunu gösterir. Herhangi bir osilasyon devrede hata olduğunu gösterir ve devre zarar görebilir. TX kontrollerini yaparken dikkatli olun.
Eğer her şeyi düzgün ayarladıysanız, çıkışta 50–60 Vpp SSB sinyallerini görmelisiniz.

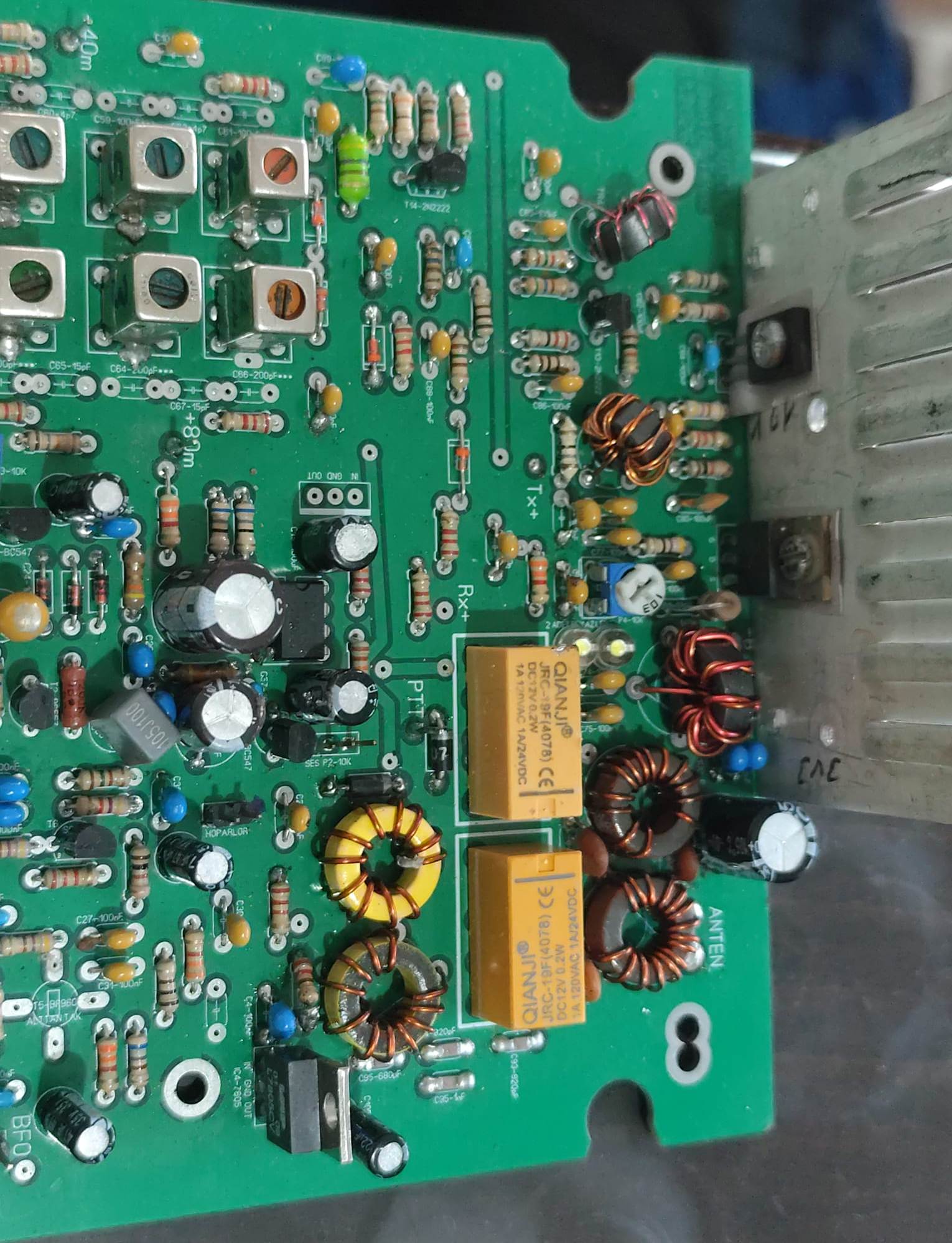

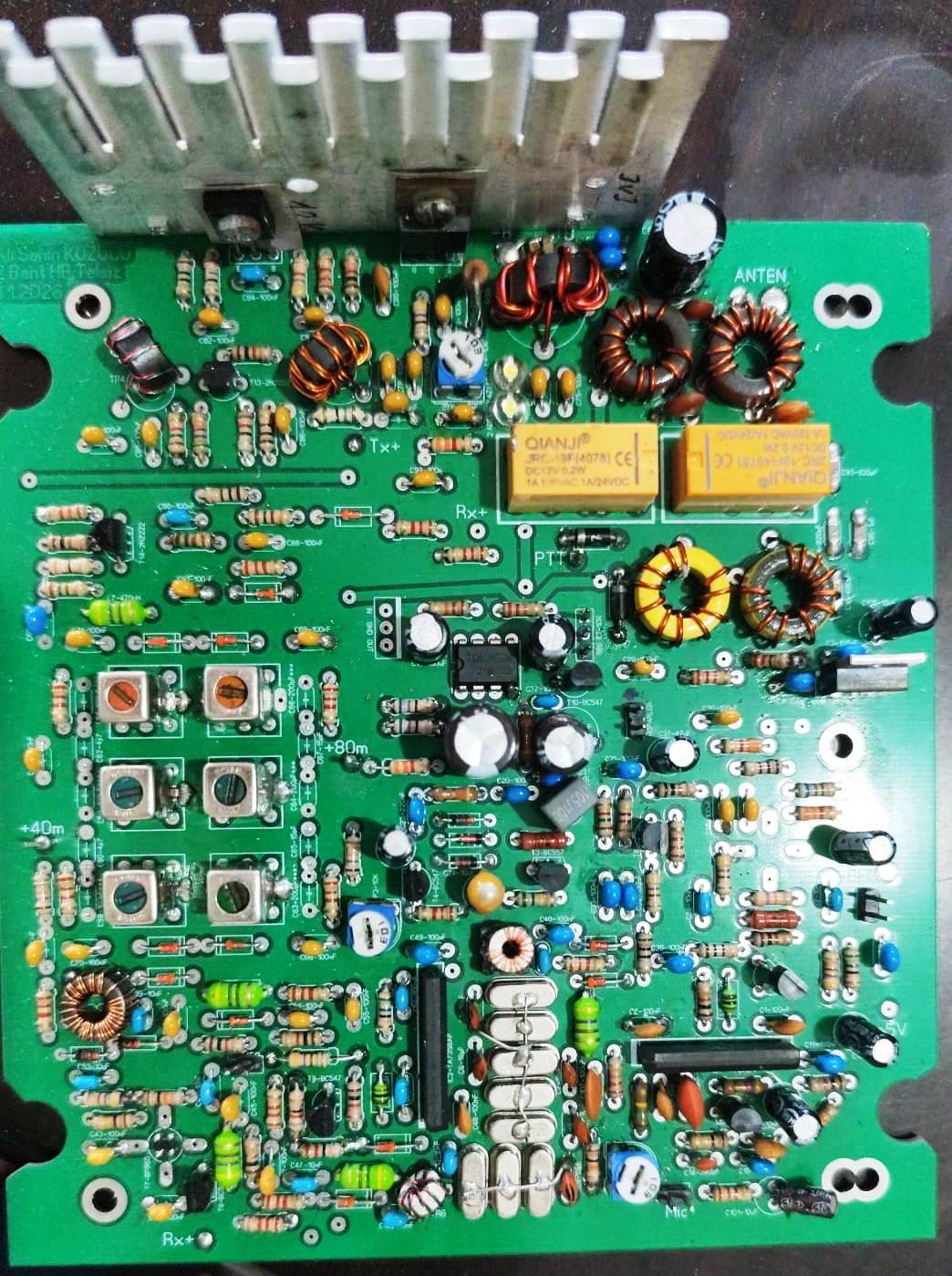

Bir fotoğraf bin sözcük hikaye anlatır. 40m-80m için yaptığım cihazın fotoğrafları yandadır. Üzerine sağ tıklayıp yeni sekmede açarak inceleyebilirsiniz.
