40m-80m Çift Bant SSB QRP Projesi
VFO devresini kutunun üst kapağına monte ettim. VFO- ön panel ile alıcı-verici katının bulunduğunalt kapağı birbirine kilitli konnektör ile birleştirdim. Maalesef ekranlı kablolarda böyle bir çözüm mümkün olmadı.

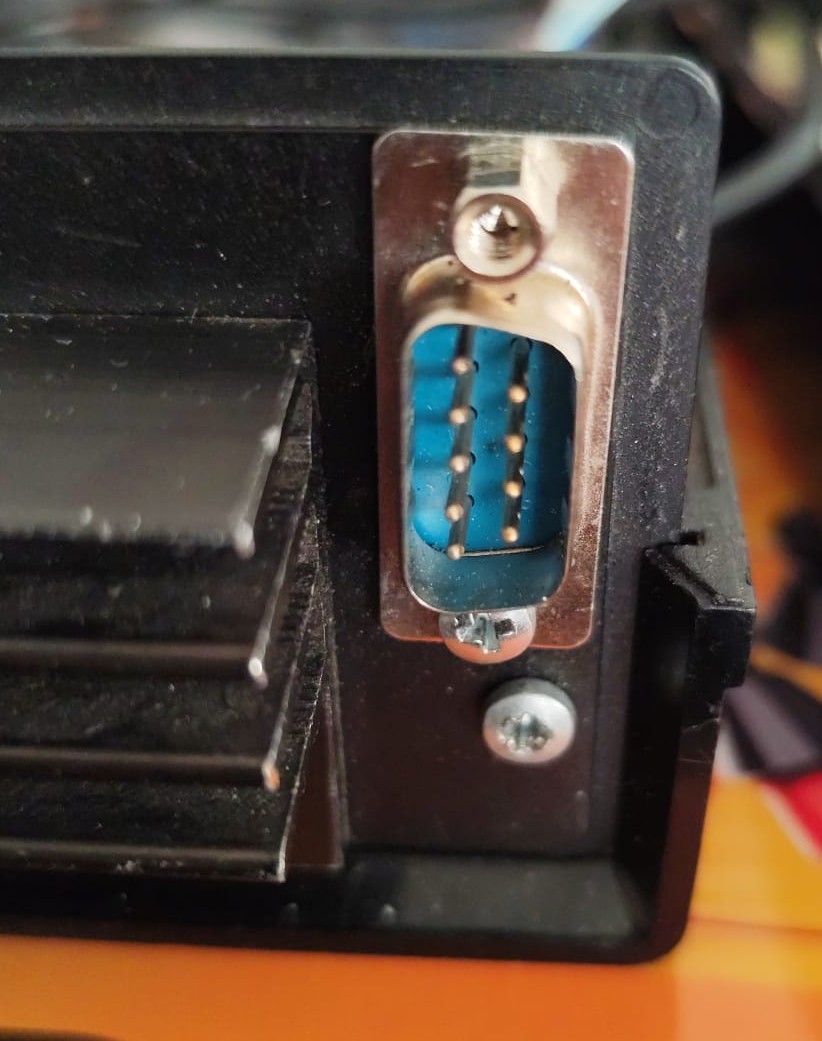

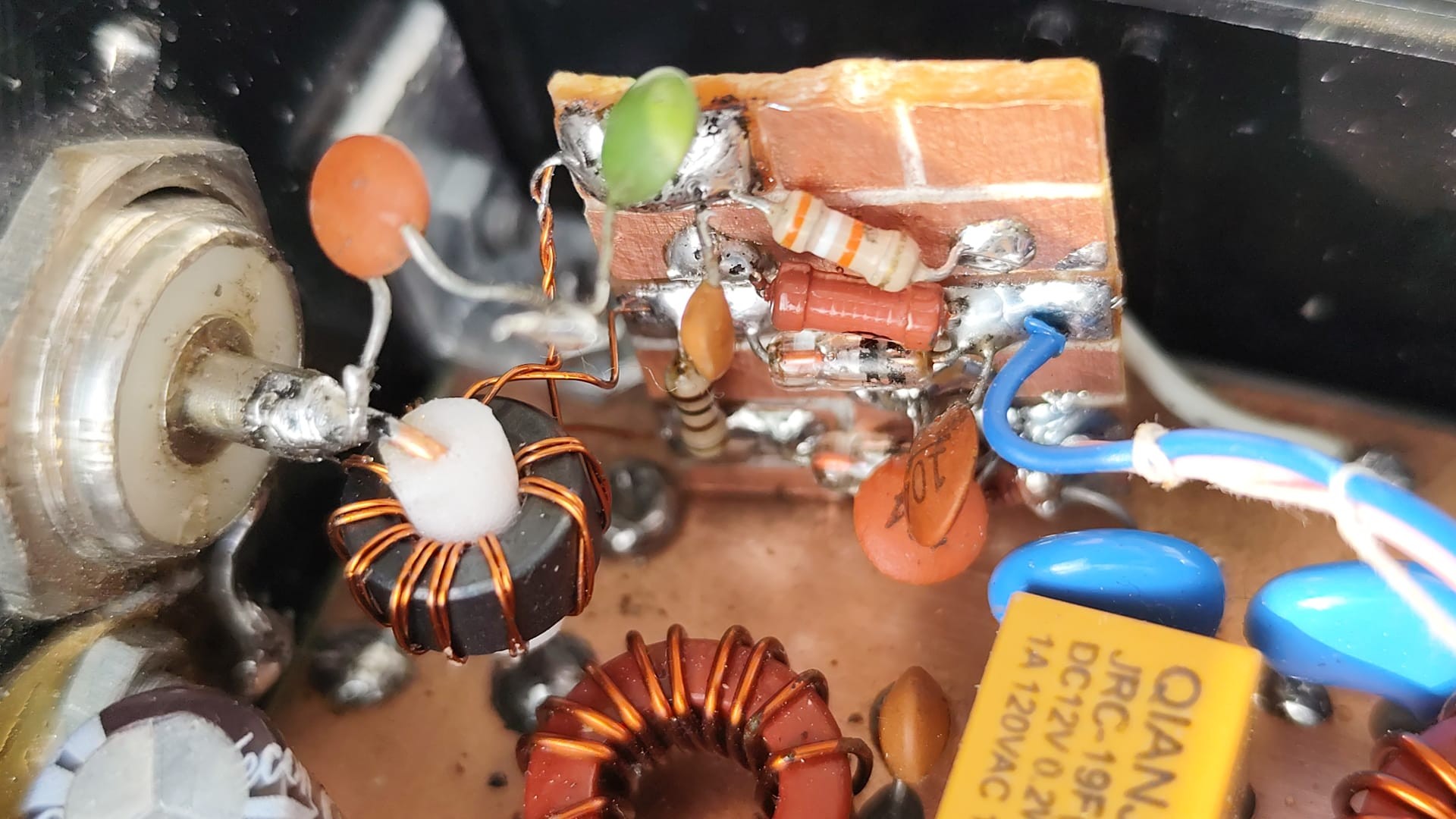

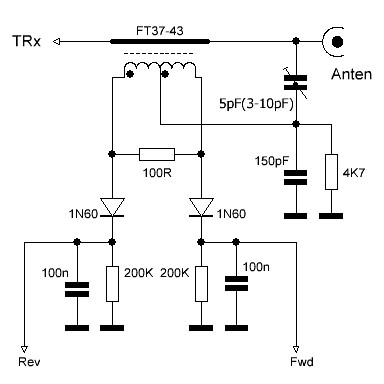

Cihazın Anten konnektörü hariç, dış dünya ile ilişkisi DSUB-9 konnektör ile olacak. Buradan Power hatları, hoparlör, PTT ve bant rölesi çıkışları yer alıyor. Bu cihaz için geliştireceğim ufak bir PA katı için bu çıkışlar gereklidir.

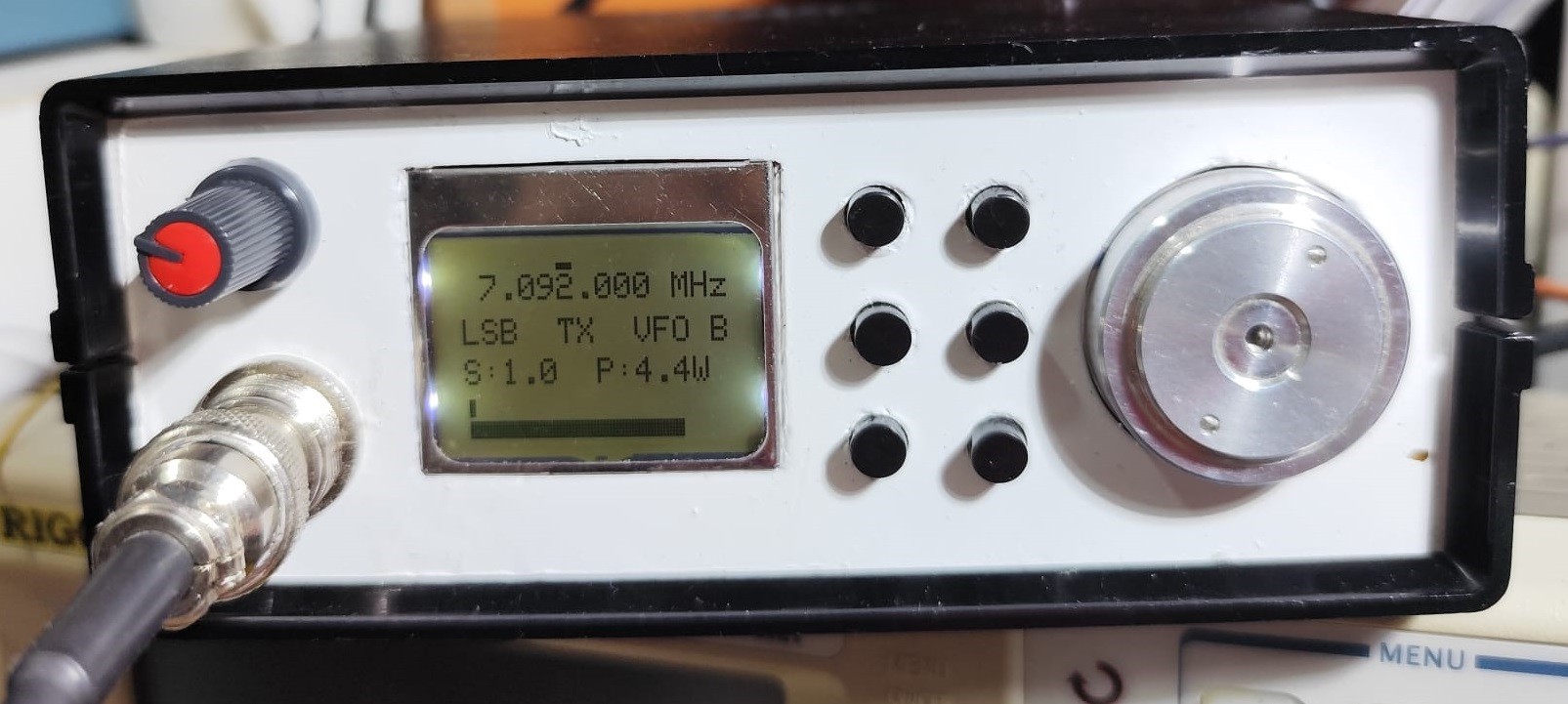

Rx konumunda ekran görüntüsü

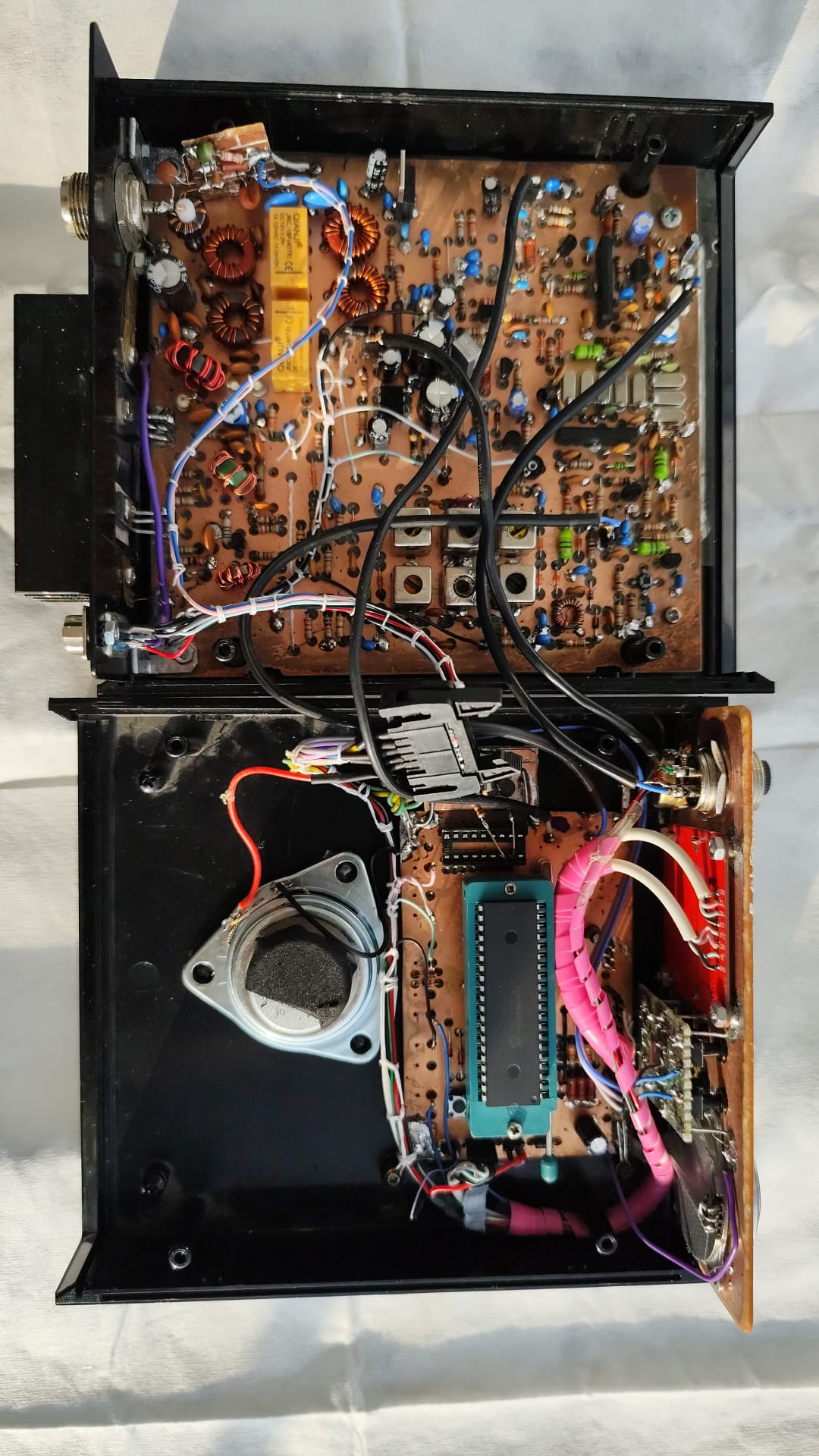

Kapak açıkken iç görüntüsü.

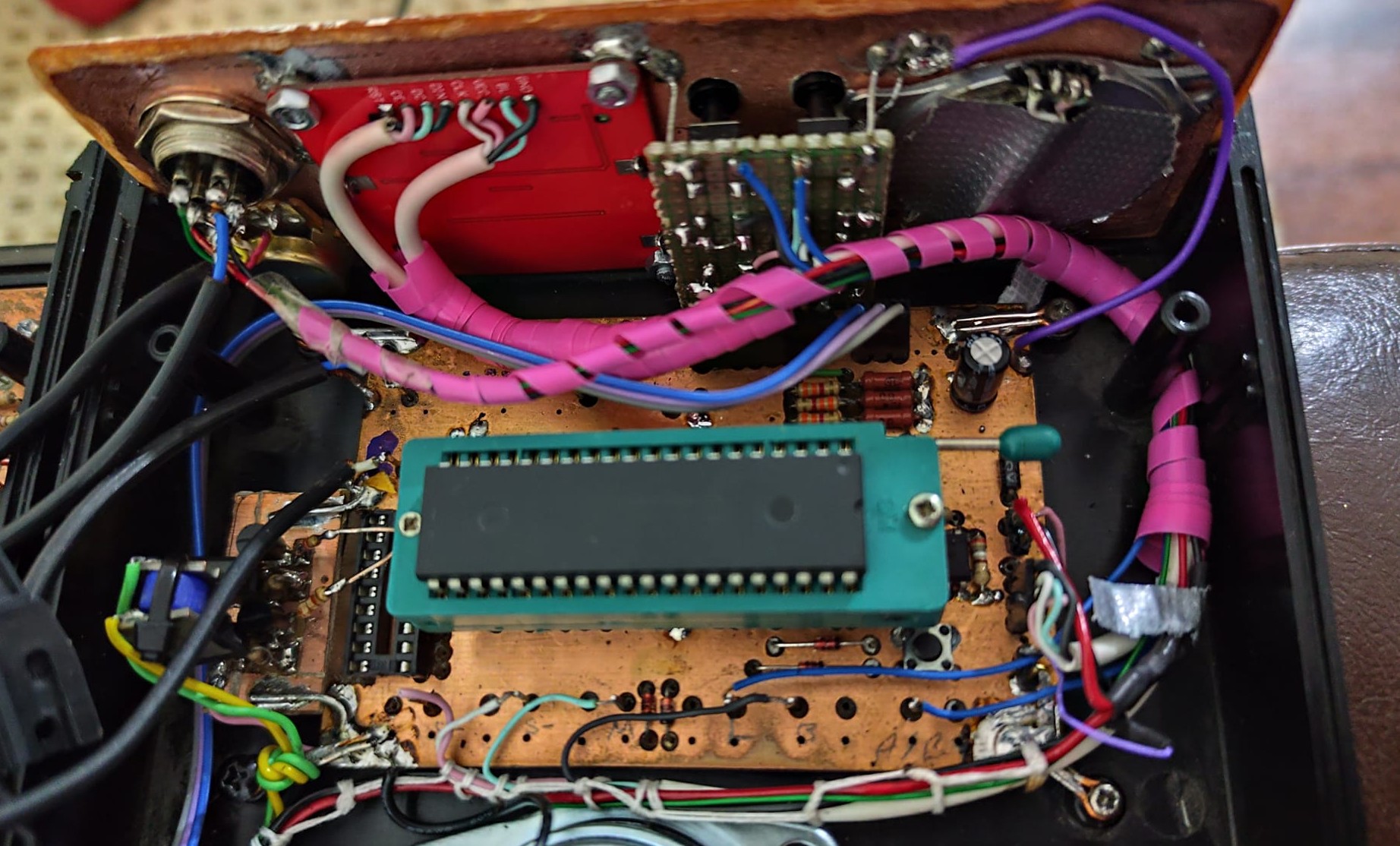

Geliştirme sürecinde yazılımda düzeltmeler gerekli olduğu için zif soket takılıdır. Müsait bir zamanda çıkarılacak...
