Projetos QRP

Transceptor QRP New England 40-40

É um projeto excelente, de funcionamento garantido e ótima performance. Existem , na Internet, diversas páginas com informações e atualizações.

A recepção é praticamente isenta de ruídos e interferências de estações em freqüências próximas devido ao filtro a cristal.

O consumo é muito baixo ficando em aproximadamente 22mA em recepção e 225mA em transmissão*, obtendo-se boa autonomia quando se faz uso de baterias na alimentação.

Obs.: Consumo medido com tensão de 12Vcc.

      Forma de onda na saída

Você pode dar uma olhada no esquema.

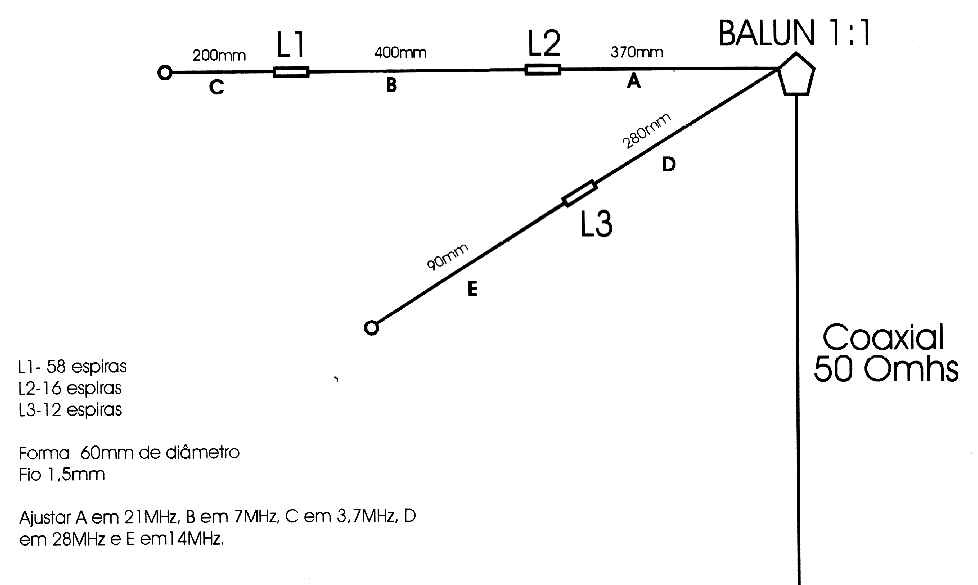

ANTENA DIPOLO MULTI-BANDA - 80/40/20/15/10 metros

É mostrado somente o lado esquerdo da antena, o lado direito é idêntico.

Deve-se obedecer a sequência dos ajustes.

CARGA FICTÍCIA QRP - 50 ohms/3 WATTS - HF/VHF
