CARGA FICTÍCIA QRP - 50 ohms/3 WATTS
Mostramos aqui como confeccionar uma simples carga fictícia para utilização em transmissores de baixa potência, até 2 ou 3 Watts. Mesmo sendo um acessório simples, muitos não a possuem, desta forma, seguindo a seqüência mostrada, a montagem se torna facilitada.
Dois resistores de carbono 100 Ohms/1Watt soldados em paralelo, formando o valor necessário a carga. O ideal será selecionar os resistores com um multímetro de pelo menos 4 dígitos para melhor precisão.

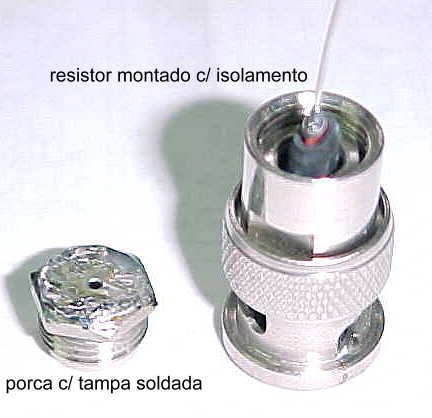

Os resistores já soldados ao terminal central do conector BNC, espaguete termorretrátil para o isolamento dos resistores e do conector.
Observe que foi soldada uma tampa (lâmina de cobre com um furo)à porca do conector para que o terminal do resistor possa ser soldado e dê um acabamento final.
Montagem da carga finalizada. é de grande importância que se faça uma conferência com o ohmímetro, descartando qualquer problemas de curto-circuito, o que poderá comprometer o transistor do tanque final do transmissor em teste ou ajuste. Com a utilização de três resistores de 150 Ohms/1W, a dissipação da carga sobe para três watts. Este acessório foi testado até 148MHz apresentando desempenho satisfatório.
Sergio de Lucena- py5ig
