Montando o kit K5BCQ do si570 ==> English please scrool down

Um VFO fora de serie que cobre de 3,45 a 270MHz, step de 1Hz, com um nivel de sinal de saida alto a 4km de uma repetidora de 2m foi possivel aciona-la com um simples rabicho de fio como antena.

Informações de como comprar o kit em :

http://www.qsl.net/k5bcq/Kits/Kits.html

outras informações tecnicas em :

http://www.cliftonlaboratories.com/si570_kit_from_k5bcq.htm

e

http://www.qsl.net/k5bcq/Kits/G3VBV.html

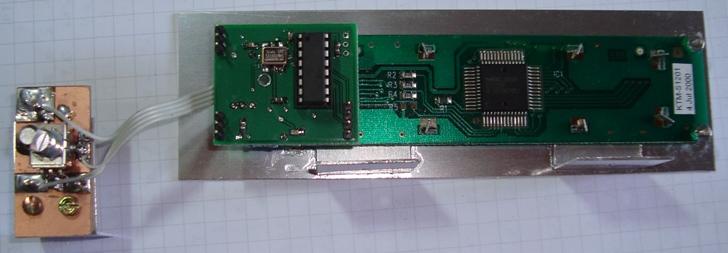

Resolvemos montar em uma caixa onde o encoder deveria ficar separado da placa principal e o restante mantido. O LCD ficou preso ao painel frontal e suporta a placa do si570 e do microcontrolador.

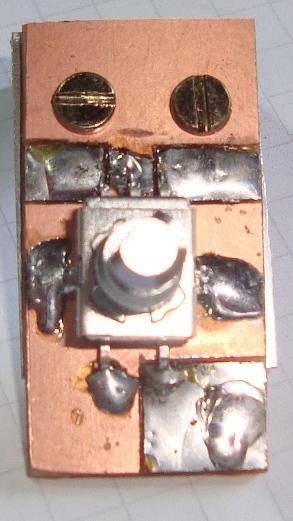

O encoder foi soldado a uma placa de circuito impresso com ilhas cortadas e este circuito impresso sustenta o encoder (que não é de painel), preso a uma cantoneira por parafusos.

Para fixar o LCD, no painel frontal, fizemos o corte convencional do rasgo traçando o retangulo a ser aberto e um retangulo menor com 2mm afastado internamente de cada face. O retangulo interno é marcado e puncionado de 3 em 3mm depois é furado com uma broca de 1,5 a 2mm e finalmente com uma broca de 3mm. Com a ajuda de uma alicate de corte retiramos a parte interna. Com uma lima ajustamos o furo retangular para o LCD. A fixação do LCD na placa é com cola rapida e com parafusos colados a placa frontal e fixam LCD com porcas.

Note que as cantoneiras para prender a placa frontal a caixa tambem estão coladas.

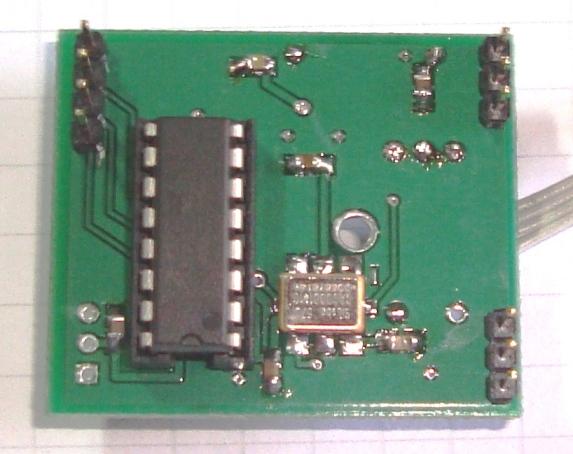

A montagem da placa de circuito impresso foi facil com um soldador Hikari de 30W e estanho de 1mm, sem acessorios especiais.

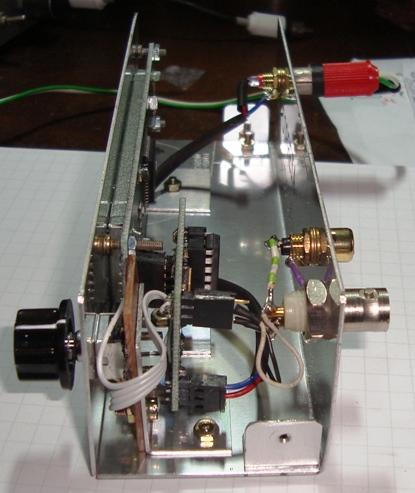

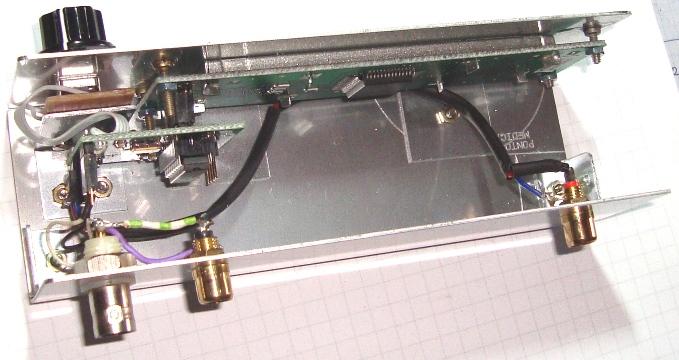

A montagem ficou folgada na caixa.

+++++++++++++++++++++++++++++++++++++++++++++++++

Como a saida deste VFO é de onda quadrada e consequentemente rica em harmonicos impares, é necessario o uso de filtros passa baixa.

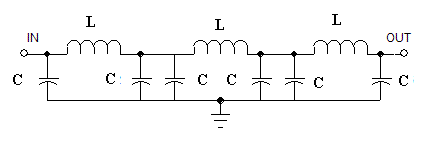

Fizemos alguns calculos de filtros em pi de 7 elementos usando indutores e capacitores do mesmo valor.

No minimo a segunda harmonica dentro da faixa operacional sera atenuada em 30dB, garantindo uma senoide pura na saida, ainda o sinal principal seria atenuado no maximo em 1dB.

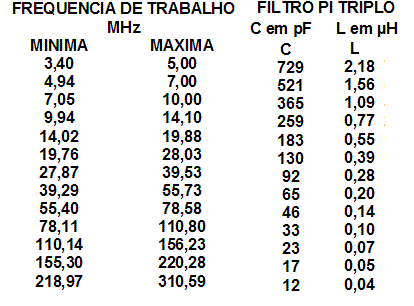

Os valores da tabela são os calculados. Uma tolerancia de 5 % é admitida para os capacitores.

Montamos um destes filtros com resultados compativeis com os calculados.

Faremos uma montagem utilizando estes filtros - aguardem

73 de py2ohh miguel

Building the si570 kit fromK5BCQ

This is the very nice, chip, stable like a DDS and easy to build kit . It covers 3.45 to270MHz, 1Hz step, with a high output it acts a 2m repeater about 4Km with a litle wire as antenna.

Informations how to buy the kit :

http://www.qsl.net/k5bcq/Kits/Kits.html

others tecnichal informations :

http://www.cliftonlaboratories.com/si570_kit_from_k5bcq.htm

and

http://www.qsl.net/k5bcq/Kits/G3VBV.html

I built the kit in a box where the encoder was separeted of main board. The LCD is attached in main pannel and hangs the main board.

I built the encoder in a cupper board and I cut the cupper and solder the encoder.

The LCD and the dead of the bolts are glued with fast glue.

+++++++++++++++++++++++++++++++++++++++++++++++++

Because the output of si570 are square wave, we need to use a LPF.

I calculated a pi filter using caps and inductors of same value.

The second harmonic between the filter band will be atenuated 30dB minimum.

All values are calculated and a tolerancy of 5% is ok for the caps.

I made one that filter with good results.

I will built all filters please wait

73 de py2ohh miguel
