Como mudar de faixa os ARARINHAS
Para se mudar de faixa ou montar um multifaixas, teremos que alterar :
1. Frequencia do VFO.
2. Frequencia de passagem do BPF (filtro passa faixa)
3. Frequencia do LPF (filtro passa baixas ou filtro PI).
Esta pagina foi escrita para o calculo de outras bandas com o uso de monobanda. Para montar um dual band ou multibanda algumas alterações devem ser feitas no circuito (chaveamento). Para frequencias acima de 20MHz o projeto da entrada do RX, chaveamento de frequencia pelo 74HC4053 e a parte de transmissão (buffer, driver e PA) deverão ser alterados.
====================================================================
Como alterar a
1. Frequencia do VFO
Veja tambem ararinha multibanda
Já montamos muitos VFOs utilizando estes calculos todos possuem uma estabilidade muito boa, aconselhamos o uso de um FLL para estabilização principalmente em alta frequencia. O uso de divisores como o 74HC4017 até cerca de 80 MHz e outros CIs prescalers deverão ser empregados pois os FLLs tem um teto de cerca de 40MHz.
Veja tambem 60 passos para montar seu proprio FLL
A frequencia do VFO deve ser 10MHz acima ou abaixo da frequencia desejada.
Qualquer que seja a frequencia do VFO é possivel operar LSB ou USB para isto a frequencia do BFO deve ser alterada. Normalmente utilizamos uma chave para comutar LSB (CW) ou USB.
As frequencias em PRETO são as que não alteram a lateral, e as em VERMELHO alteram a lateral.
Caso seja montado um ararinha para 40m com VFO de 2,8 a 3MHz e ajustar o BFO para ouvir LSB, ao se alterar o VFO para 17 a 17,2MHz o sinal recebido sera de USB.
Da mesma forma caso seja montado um ararinha para 40m com VFO de 17 a 17,2MHz e ajustar o BFO para ouvir LSB, ao se alterar o VFO para 2,8 a 3MHz o sinal recebido sera de USB.
Explicação sempre que a FI entrar na conta sendo subtraida para se obter o sinal desejado a lateral sera alterada. Para exemplificar imaginemos um trx com FI de 10000 onde o LSB em 9999 e o USB em 10001
Teremos
24000 - 9999(LSB) = 14001(USB) altera a lateral
9999(LSB) - 3000 = 6999(LSB) não altera a lateral ....
Calculo do VFO
Usar bobina sem nucleo enrolada em forma comum ou se possivel em forma toroidal (sempre com nucleo a AR). O diametro do fio deve ser o maior possivel. Caso seja usada a bobina TOKO tire somente o nucleo central e use a caneca de blindagem. O XL deve ser o menor possivel ou seja menor bobina e alta capacitancia.
Os capacitores C1, C2 e C8 devem ser Styroflex ou mica prateada, os de 22pF devem ser NP0.

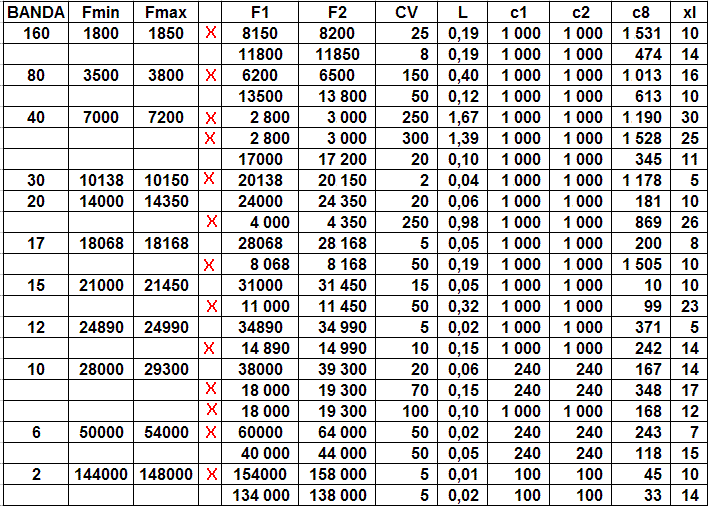

Para valores tabelados temos :
Os valores de F são em kHz, de C em pF, de L em µH e de XL em Ohms.
Tabela das frequencias destinadas a CW e SSB no Brasil. Com a marca "X" em vermelho os preferenciais.

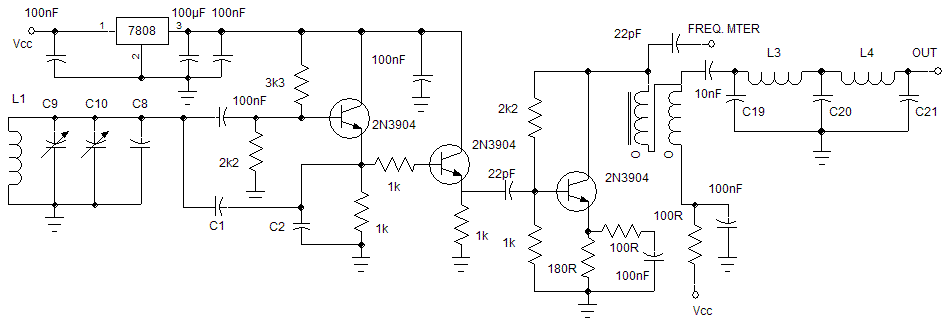

Esquema para montagem do VFO em separado :
Os capacitores variaveis deverão ter uma capacitancia igual ou superior aos da tabela. Caso sejam superiores, sera necessario a inclusão de um capacitor em serie Cs, para isto o valor, do variavel, minimo e maximo devem ser medidos e os calculos de Cs devem ser feitos como se fossem varicap (ver topico abaixo) e utilizar a mesma planilha (link abaixo).
Use a planilha varicap no arquivo VFO.xls para calculo do capacitor Cs e do VFO.

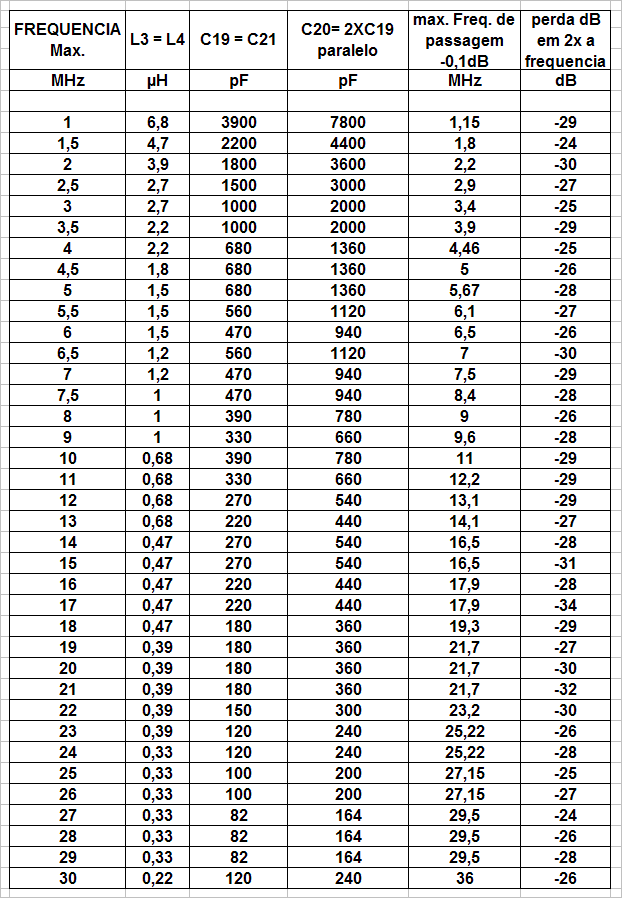

Tabela mostrando os Filtros de armonicas passa baixa na banda de HF.
Os capacitores variaveis deverão ter uma capacitancia igual ou superior a da tabela. Caso sejam superiores, sera necessario a inclusão de um capacitor em serie Cs, para isto o valor deles minimo e maximo devem ser medidos e os calculos de Cs devem ser feitos como se fossem varicap (ver topico abaixo) e utilizar a mesma planilha (link abaixo).
Esquema para substituição do variavel por varicap.
Simples
Com sintonia fina.
O valor nominal da tensão de ajuste cai em cerca de 2%, considere a nova tensão de regulagem como sendo Vreg * 0,98.
Com sintonia fina da faixa : (exemplo 200Khz de cobertura sintonia fina de 10% = 20kHz)
5% ==> R3 = R4 = 22k
10% => R3 = R4 = 10k
20% => R3 = R4 = 4k7
Para determinar a frequencia de cobertura teremos que medir o varicap, ou seja fazer com que ele apresente uma variação desejada. Sempre será necessário a inclusão do capacitor em serie Cs que limitará a variação de capacitancia do varicap.
Como medir a capacitancia maxima e a minima de um varicap
Esquema de como verificar a capacitancia de um varicap
Use um Cmeter ou um LCmeter (medidor de capacitancia)
Use a mesma tensão de regulagem que sera utilizada no radio.
Aplicando V reg no resistor de 100k teremos Cmin, leia o valor no medidor e anote.
Aterrando o mesmo ponto do resistor de 100k teremos Cmax, leia o valor no medidor e anote.
Para calculo de CS, repasse os valores para a planilha VFO.xls
Use a planilha varicap no arquivo VFO.xls para calculo do capacitor Cs e do VFO.
==============================================================

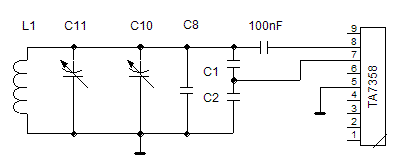

A utilização do VFO usando o TA7358 como oscilador.
Esquema com capacitor variavel
A vantagem deste é que é mais compacto, simples, menor numero de componentes e igualmente estavel.
Os valores anteriores do VFO são os mesmos

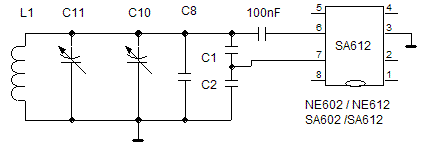

Como exemplo temos como ligar o NE602
Caso se opte por varicap
Os calculos para o varicap / frequencia são os mesmos visto acima.
===================================================
===================================================
Como Alterar o
Filtro passa faixa (BPF band pass filter)
Esquemas

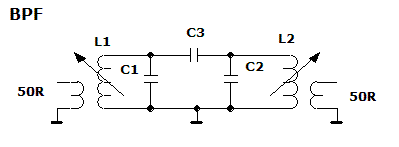

Simples

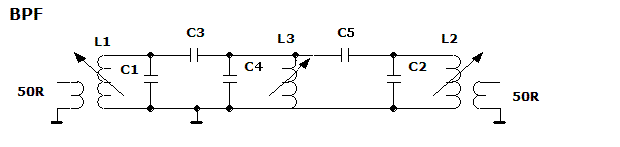

Tipo 2

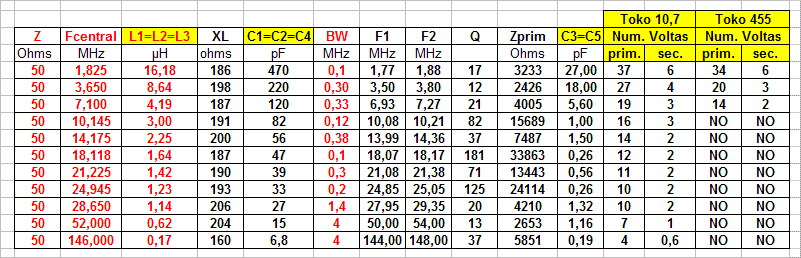

Temos dois tipos de filtros, os valores da tabela cobrem todas as faixas de amadores até 2m.
As bobinas (transformadores de FI Toko de 10mm podem ser construidas com transformadores de FI de 455kHz (até 10MHz) e com Transformadores de FI de 10,7Mhz para qualquer banda.
Os enrolamentos em trafos de 10,7MHz devem obdecer uma distribuição de espiras pelos 4 rasgos da forma.
Caso as bobinas sejam montadas em formas toroidais ou formas sem nucleo inclua um capacitor trimmer para ajuste em paralelo com o existente (no primario) recalcule o capacitor fixo tirando aproximadamente metade do valor maximo do trimmer. A relação de espiras primario decundario é cerca de 6 vezes.
Os capacitores C3 e C5 acertam a largura de passagem (BW), procure associar capacitores para obter o valor da tabela ou proximos (um pouco acima).
==============================================================
=============================================================
Como Alterar o
LPF ou filtro passa baixa
Duplo

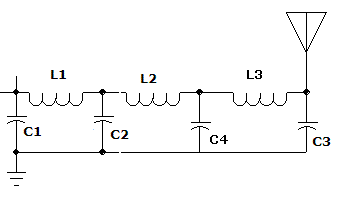

Triplo

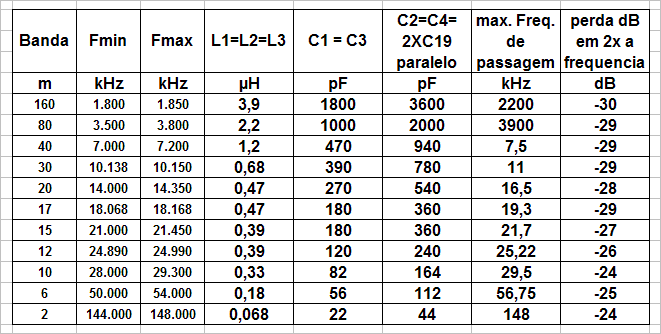

Os valores da perda em dB, da tabela, são para filtros duplos. O uso de filtros triplos garantem uma irradiação menor de armonicos (TVI etc.).
O fio para as bobinas deve ser AWG 22 ou menor (mais grosso). A disposição das bobinas deve ser de tal forma que fiquem perpendiculares (ou ortogonais) uma das outras.
Os capacitores deverão ter isolação alta ( maior que 40 * raiz (potencia) ex 9W seria 120V).
++++++++++++++++++++++++++++++++++++++++++++++++
++++++++++++++++++++++++++++++++++++++++++++++++
Qualquer duvida entrar em contato via Email
73 de py2ohh miguel
