Montando o FLL do FLL do IK3OIL FRANCESCO ===> English begans after portuguese scrool !

São quase 60 passos de montagem e em uma tarde voce terá um otimo frequencimetro (43MHz), com offset de FI e com possibilidade de controlar VFOs instaveis.

Esquema

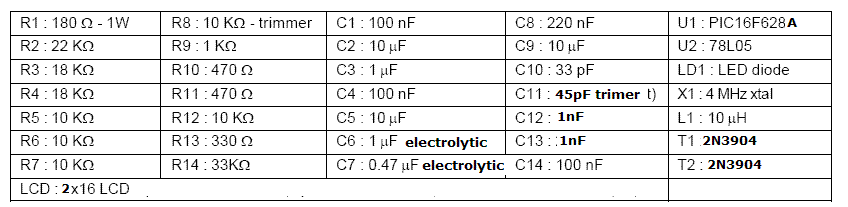

Lista de material modificada

Dividindo em modulos

M1 PIC

M2 Filtro integrador

M3 Amplificador RF

M4 Fonte

Montando Modulo M1 PIC

1. Cortar placa com 15x25mm traçar e abrir as 18 ilhas com serra manual

ou cortar placa de PC ISA (2x9 trilhas)

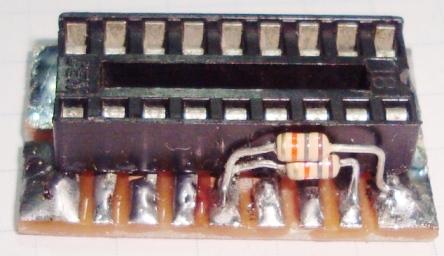

2. Soldar o soquete de 18 pinos.

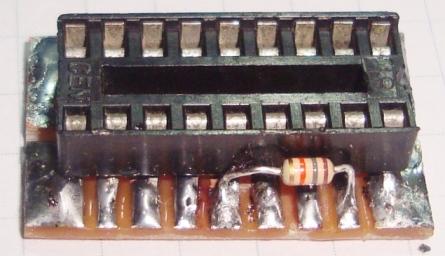

3. Soldar resistor de 18k entre pinos 17 e 14 (+5V) do soquete.

4. Soldar resistor de 18k entre pinos 18 e 14 (+5V) do soquete.

Modulo pronto

M2 Filtro integrador

5. Cortar placa com 8x25mm, cortar ilhas conforme foto

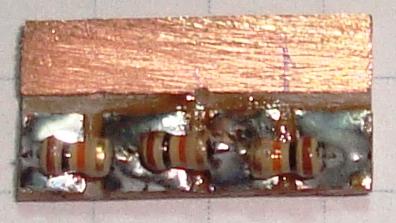

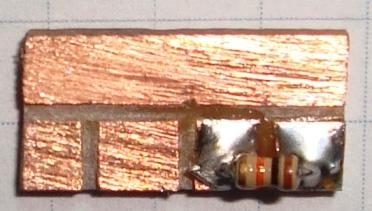

6. Soldar resistor de 10k

7. Soldar 2x resitor de 10k

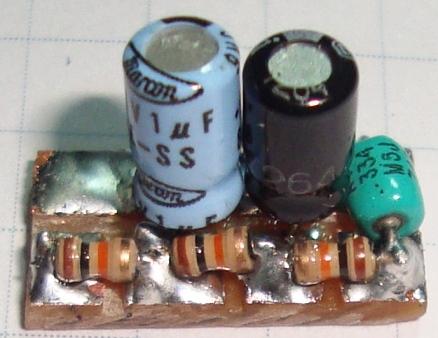

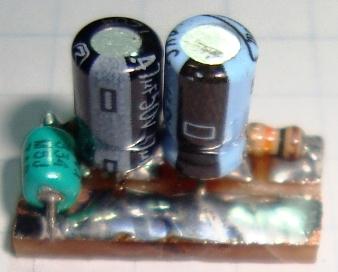

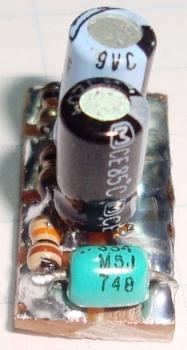

8. Soldar capacitores de 1µF (azul na foto), .47µF (preto na foto) e .22µF (verde na foto - montado 330nF ou .33µF)

Modulo pronto

M3 Amplificador de RF

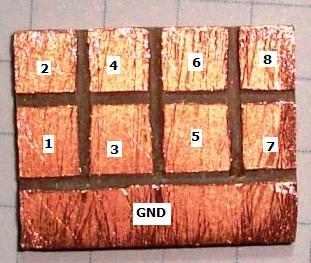

9. Cortar placa com 15x20mm, cortar ilhas com 5x5mm.

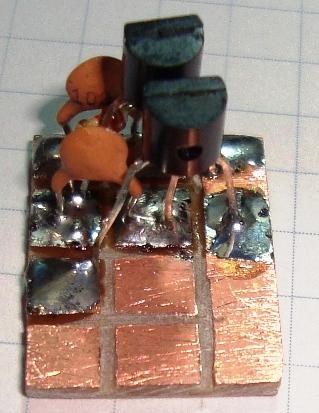

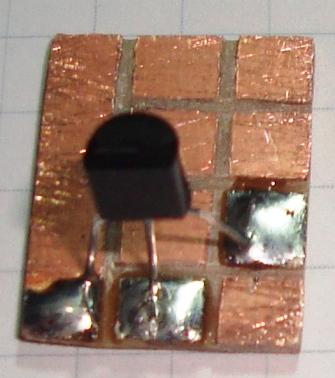

10. Soldar transistor 2N3904 emissor GND, base ilha 1 e coletor ilha 4

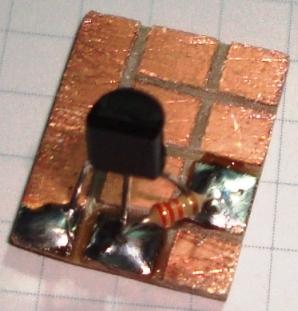

11. Soldar resistor de 3k entre ilhas 1 (base) e 4 (coletor)

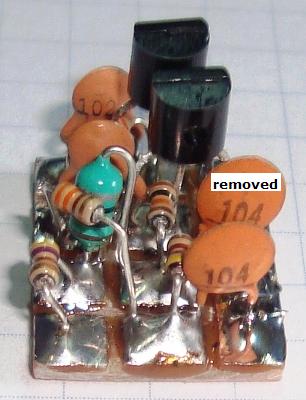

12. Soldar capacitor de 1nF (102) entre ilhas 4 (coletor) e ilha 3 (no circuito era 22pF).

13. Soldar capacitor de 1nF (102) entre ilhas 1 e ilha 2 -base (no circuito era 22pF).

14. Soldar transistor 2N3904 base ilha 3 emissor GND e coletor ilha 6

15. Soldar resistor de 10k entre ilha 3 - base e ilha 5

16. Soldar indutor de 10µH entre ilha 5 e ilha 6

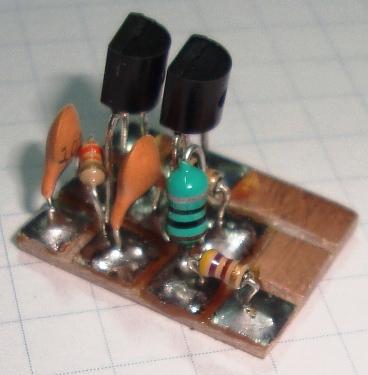

17. Soldar resistor de 470R entre ilhas 6 e 8

18. Soldar resistor de 470R entre ilhas 5 e 7

19. Soldar rsistor de 330R entre ilhas 4 e 7

20. Soldar capacitor de 100nF entre ilha 7 e terra - GND

Modulo pronto

M4 Fonte

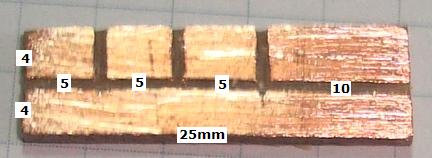

21. Cortar placa de 8x25mm, cortar ilhas conforme foto

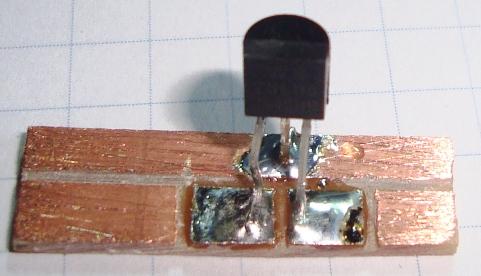

22. Soldar 78L05 conforme foto

23. Soldar capacitor de 100nF

23. Soldar capacitor de 100nF, do outro lado

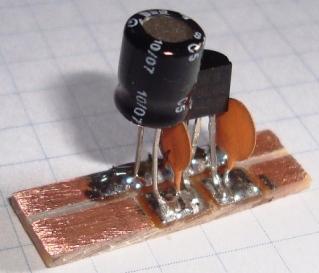

24. Soldar capacitor eletrolitico de 10µF conforme foto - observar polaridade.

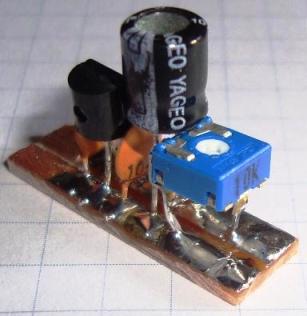

25. Soldar trimpot conforme foto (pino central na ilha maior)

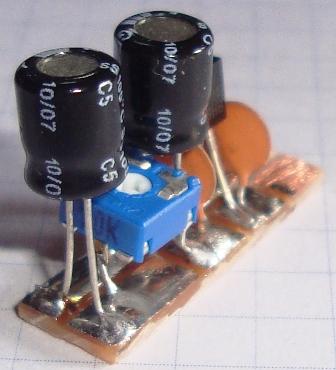

26. Soldar capacitor eletrolitico de 10µF conforme foto - observar polaridade.

Modulo pronto

Montando o FLL

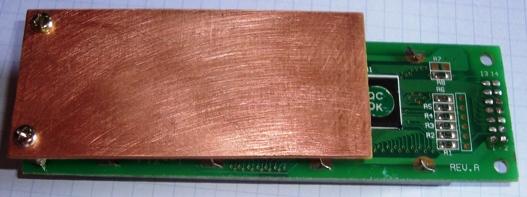

27. Cortar placa plano terra - corte do tamanho da placa do LCD - esta placa cortamos com 35x80mm.

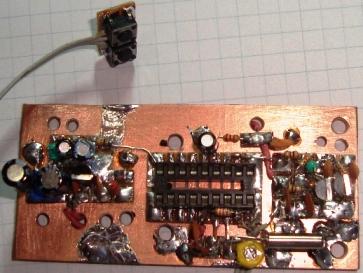

a ideia é fixar no LCD - podendo ser ao contrario da foto.

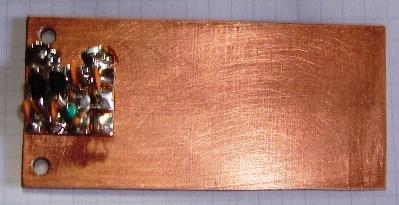

28. Soldar modulo amplificador de RF (lado contrario aos pinos do LCD)

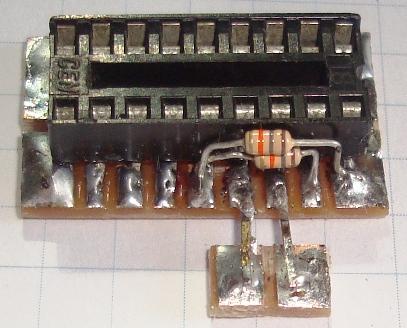

29. Soldar ilhas duplas no modulo PIC para o cristal

30. Soldar modulo PIC na placa plano terra

31. Soldar trimer do pino 16 a terra

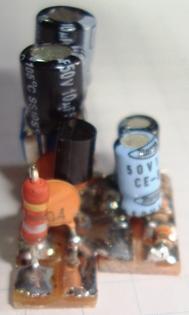

32. Soldar modulo filtro integrador ao modulo fonte (unir pelo terra GND)

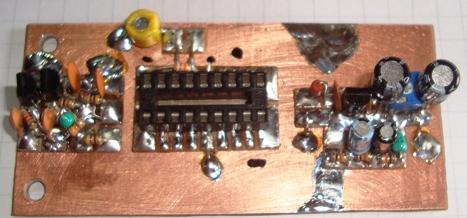

33. Soldar modulos a placa plano terra.

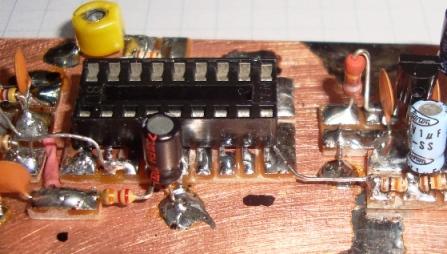

34. Soldar jumper saida do amplificador (ilha 9 modulo amplificador) aos pinos 2 e 3

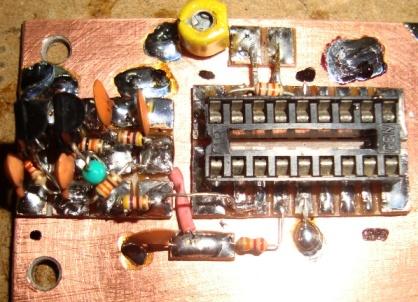

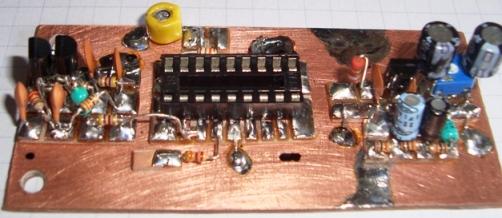

35. Colar ilha externa e soldar resistor de 22k entre a nova ilha e pino 4

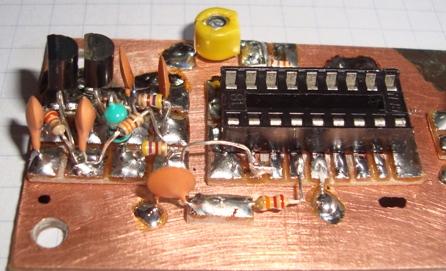

36. Soldar capacitor de 100nF entre ilha nova e terra

37. Soldar jumper isolado entre ilha nova e ilha 7 do modulo amplificador

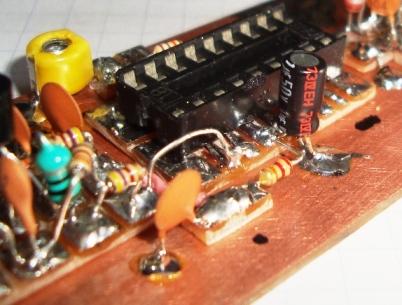

38. Soldar capacitor eletrolitico 1µF entre pino 4 e terra observar polaridade

39. Soldar jumper pino 9 e entrada modulo filtro integrador (resistor de 10k)

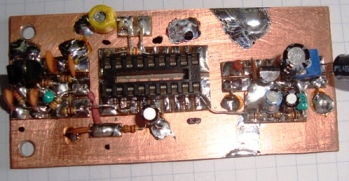

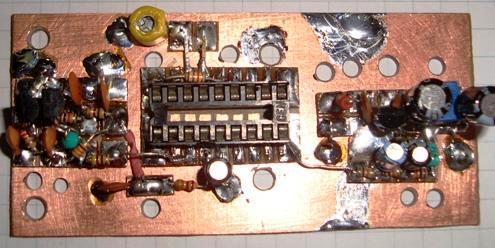

40. Marcar e furar para passagem de fios

41. Soldar jumper por baixo da placa entre ilha saida de 5V no modulo fonte e pino 14 (fio rosado)

42. Soldar jumper por baixo da placa entre ilha saida de 5V no modulo fonte e ilha nova (fio rosado)

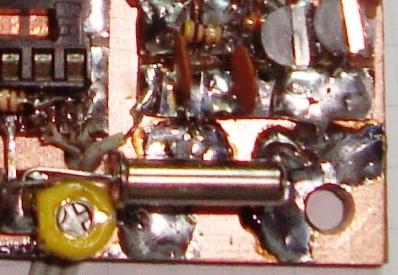

43. Soldar cristal de 4MHz

44. Soldar 33pF NP0 entre pino 15 e terra

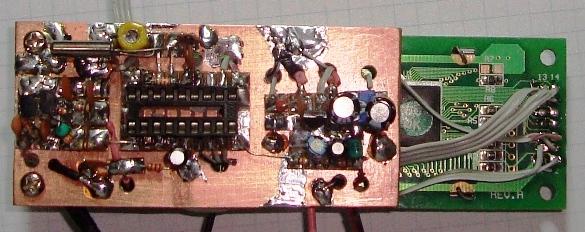

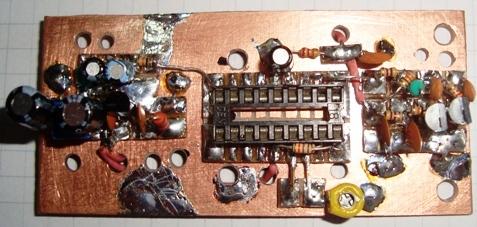

placa do FLL pronta

Montando chaves para alterar funções

45. Cortando placa 10x15mm

46. Soldar chave (medir sentido de comutação antes de soldar)

47. Soldar outra chave

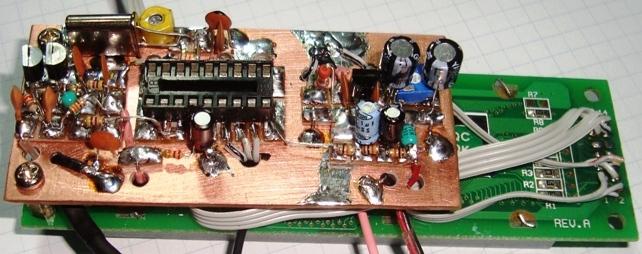

48. Soldar flat cable (comprimento do cabo até o painel) com 3 vias (identificar) entre as chaves e a placa

detalhe flat cable ligado nas ilhas 17, 18 e terra

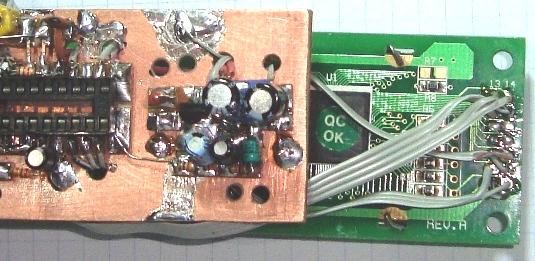

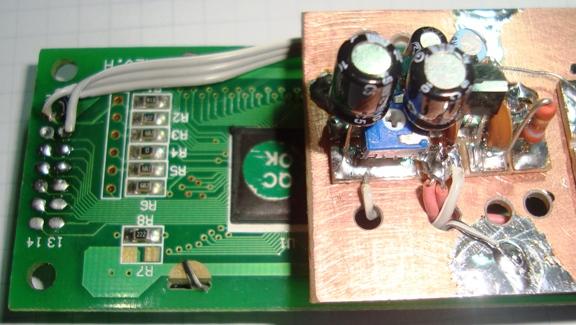

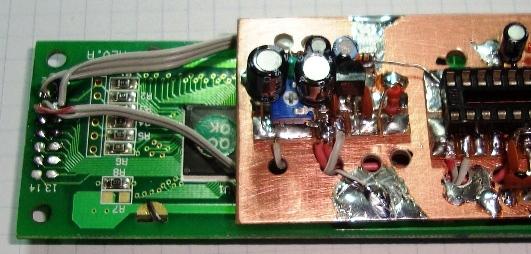

49. Soldar flat cable de 3 vias entre pinos 1, 2 e 3 do LCD e terra, 5V e contraste (saida do trimpot de 10k modulo fonte) pino1 LCD => terra ... pino 2 LCD => 5V ... pino 3 LCD contraste.

50. Soldar flat cable de 2 vias entre pino 10 pic e pino 6 do LCD e entre pino 11 do pic e pino 4 do LCD

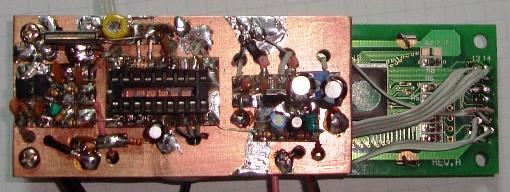

51. Soldar flat cable de 4 vias ligando

LCD pino 11 com pic pino 13

LCD pino 12 com pic pino 6

LCD pino 13 com pic pino 7

LCD pino 14 com pic pino 8

52. Soldar back light A e K ou pinos 15 e 16 (sem foto)

53. Soldar flat cable 2 vias (comprimento até o painel) do pino 12 e terra ao led (com resistor de 1k em serie no led) isolar com espagueti encolhivel. (sem foto)

54. Soldar cabo coaxial fino na entrada de RF modulo amplificador pino 2 para externo. (sem foto)

55. Soldar cabo blindado de audio na saida de tensão Vctrl do modulo filtro integrador para externo (sem foto)

56. Soldar cabo de alimentação Vcc (sem foto)

57. Jumpear pinos 1, 5, 7, 8,9 e 10 do LCD.

Programando o PIC

Escrever ao IK3OIL Francesco pedindo o arquivo HEX para o FLL usando PIC16F628A e LCD de duas linhas.

Usar um programador comum , pode ser o que montei use um soquete de 18 pinos.

Maiores informações sobre software etc. programador pic

Estamos a disposição para gravar o PIC escreva para mim

py2ohh(ARROBA)yahoo.com.br

Temos varios exemplos de uso do FLL em nossos osciladores e estão nestas paginas da WEB

73 de py2ohh miguel

========================================================================

Building a FLL from IK3OIL FRANCESCO

You are only a 60 building steps and in a afternoon You may have a nice frequencymeter (43MHz), with IF offset and it may controll instable VFOs.

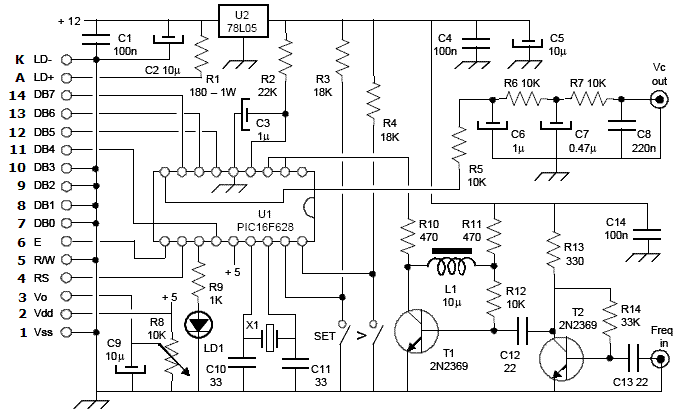

Schematics

Components list (modified)

Module division :

M1 PIC

M2 Filter

M3 RF Amplifier

M4 Supply

Building the Module M1 PIC

1. Cut a board with 15x25mm and cut 18 islandswith a hand saw.

or cut a surplus ISA board from a old PC (2x9 islands)

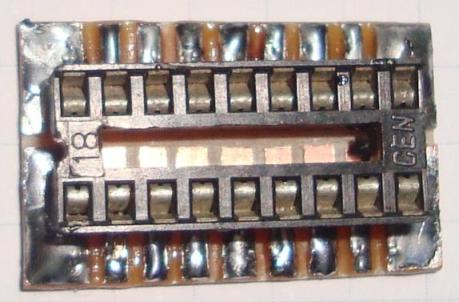

2. Solder 18 pins socket.

3. Solder 18k resistor between pins 17 and 14 (+5V) .

4. Solder 18k resistor between pins 18 and 14 (+5V).

Module read.

M2 Filter

5. Cut a board with 8x25mm, cut the islands like the picture.

6. Solder 10k resistor

7. Solder 2x 10k resitor

8. Solder 1µF capacitors (blue in picture), .47µF (black in picture) and .22µF (green in picture - where shows really 330nF or .33µF)

Module read

M3 RF Amplifier

9. Cut a board with, islands cut with 5x5mm.

10. Solder 2N3904 transistor emitter GND, base island 1 e colector island 4

11. Solder 3k resistor between islands 1 (base) and 4 (colector)

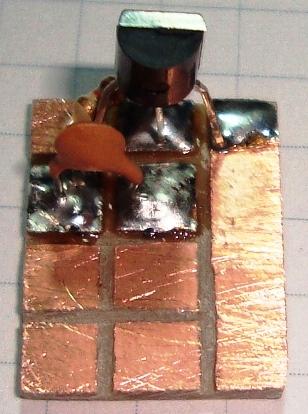

12. Solder 1nF (102) capacitor between islands 4 (colector) and island 3 (in circuit it was 22pF).

13. Solder 1nF (102) capacitor between islands 1 and island 2 - base (in circuit it was 22pF).

14. Solder 2N3904 transistor base island 3 emitter GND and colector island 6

15. Solder 10k resistor between islands 3 - base and island 5

16. Solder 10µH indutor between islands 5 and island 6

17. Solder 470R resistor between islands 6 and 8

18. Solder 470R resistor between islands 5 and 7

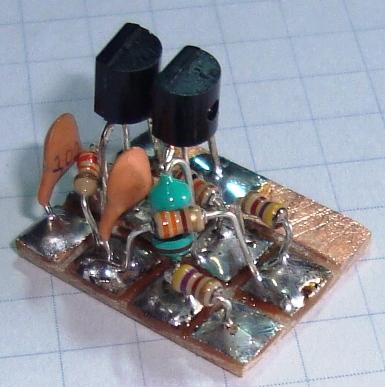

19. Soldar 330R resistor between islands 4 and 7

20. Solder 100nFcapacitor between islands 7 and GND

Module read

M4 Power

21. Cut a board of 8x25mm, cut the islands like the picture

22. Solder 78L05 IC like the picture

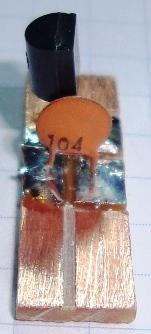

23. Solder 100nF capacitor

23. Solder 100nF capacitor, other side

24. Solder 10µF eletrolitic capacitor like the picture.

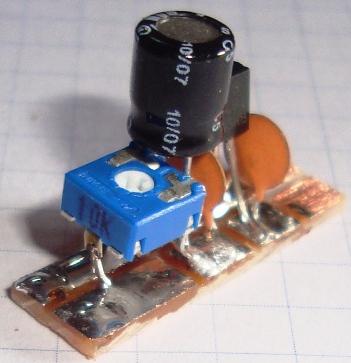

25. Solder trimpot like picture (central pin in the big island)

26. Solder 10µF eletrolitic capacitor like picture

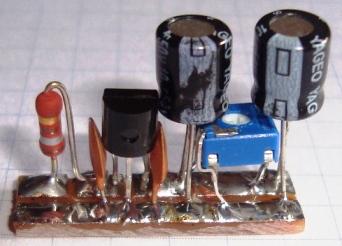

26a. Solder 180R 1w resistor like picture

Module read

building the FLL

27. Cut a Ground plane board - cut with the same size of LCD board - this board we cut with 35x80mm.

the main idea is to attach in the LCD

28. Solder RF amplifier module (not in the same side of LCD in/out pins)

29. Solder two islands in pic module to solder the cristal.

30. Solder PIC module in the ground plane board.

31. Solder a trimer capacitor from pin 16 to ground

32. Solder module filter to supply module (bouth GND parts)

33. Solder bouth modules to ground plane board

34. Solder jumper rf amplifier out (island 9 module amplifier) to pino 2 and 3

35. Glue one island and slder a 22k resistor between new island and pin 4

36. Solder 100nF capacitor between new island and GND

37. Solder one isolated jumper between the new island and island 7 of amplifier module

38. Solder 1µF electrolytic capacitor between pin 4 and ground observe polarity

39. Solder jumper pin 9 and input module filter (10k resistor)

40. Mark and drill for wires passage

41. Solder jumper underneath the board between the island 5V - output at the module supply and pin 14 (pink wire)

42. Solder jumper underneath the board between the island 5V - output at the module supply and new island (pink wire)

43. Solder 4MHz crystal

44. Solder 33pF NP0 between pin 15 and GND

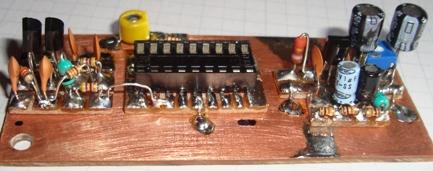

FLL board ready

Mounting keys to change functions

45. Cuting board 10x15mm

46. Solder key

47. Solder other key

48. Solder flat cable (length of the cable to the panel) with 3-way (identify) between keys and the board

flat cable detail on the islands 17, 18 and GND

49. Solder 3-way flat cable between pins 1, 2 and 3 of the LCD and GND, 5V and contrast (the output trimpot 10k module supply) LCD pin1 => GND ... LCD pin 2 => 5V ... pin 3 LCD contrast.

50. Solder a flat cable 2 way between pic pin 10 and LCD pin 6 and between pic pin 11 and LCD pin 4

51. Solder 4-way flat cable connecting

LCD pin 11 to pic pin 13

LCD pin 12 to pic pin 6

LCD pin 13 to pic pin 7

LCD pin 14 to pic pino

52. Solder back light pins A and K or pins 15 and 16 (no picture)

53. Solder flat cable 2 ways (Length up to the panel) pin 12 and ground to the LED (with 1k resistor in series in the LED) isolate with shrink spaghetti . (No photo)

54. Soldar thin coaxial cable in the input RF amplifier module pin 2 to external connections . (No photo)

55. Solder the shielded audio cable in output voltage -Vctrl of the module filter for external connections(no photo)

56. Solder power supply cable Vcc (No photo)

57. Jumper LCD pins 1, 5, 7, 8,9 e 10.

Programming the PIC

Write to IK3OIL Francesco asking the HEX file for the FLL using PIC16F628A and two-line LCD

73 from py2ohh miguel
