VFO do Ararinha multibanda =====> English scrool down
Ficou definido que o ARARINHA terá as bandas de 80, 40, 20 e 15m.

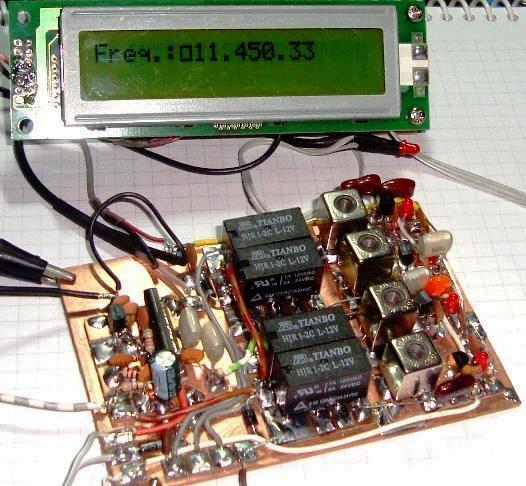

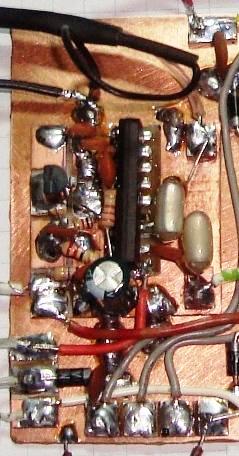

A forma mais simples de fazer seria com um VFO incorporado ao TA7358, com capacitores fixos na parte do transistor oscilador (interno ao TA7358).
A parte variavel do oscilador seria um varicap para sintonia, um capacitor fixo e um indutor. Ainda teriamos outro varicap (diodo LED) para a inclusão de um FLL ou Huff-Puff. O conjunto de potenciometros para sintonia principal e sintonia fina tambem seria unico para o VFO.

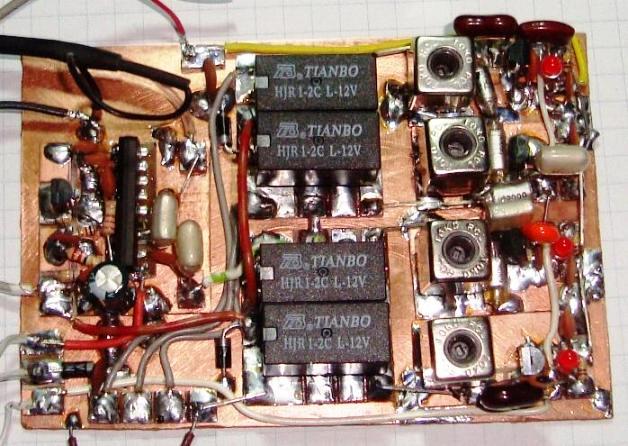

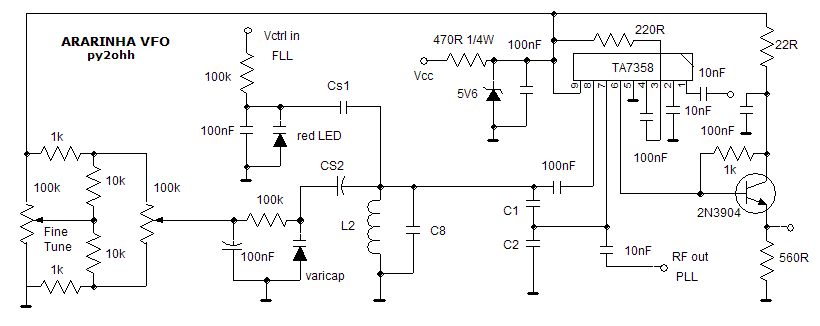

Esquema basico

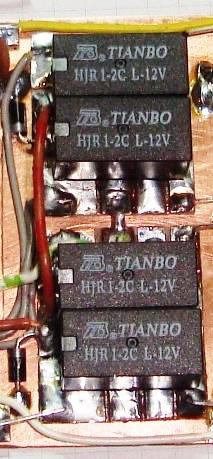

Para comutação é necessario apenas comutar um ponto, sendo feito por um rele.

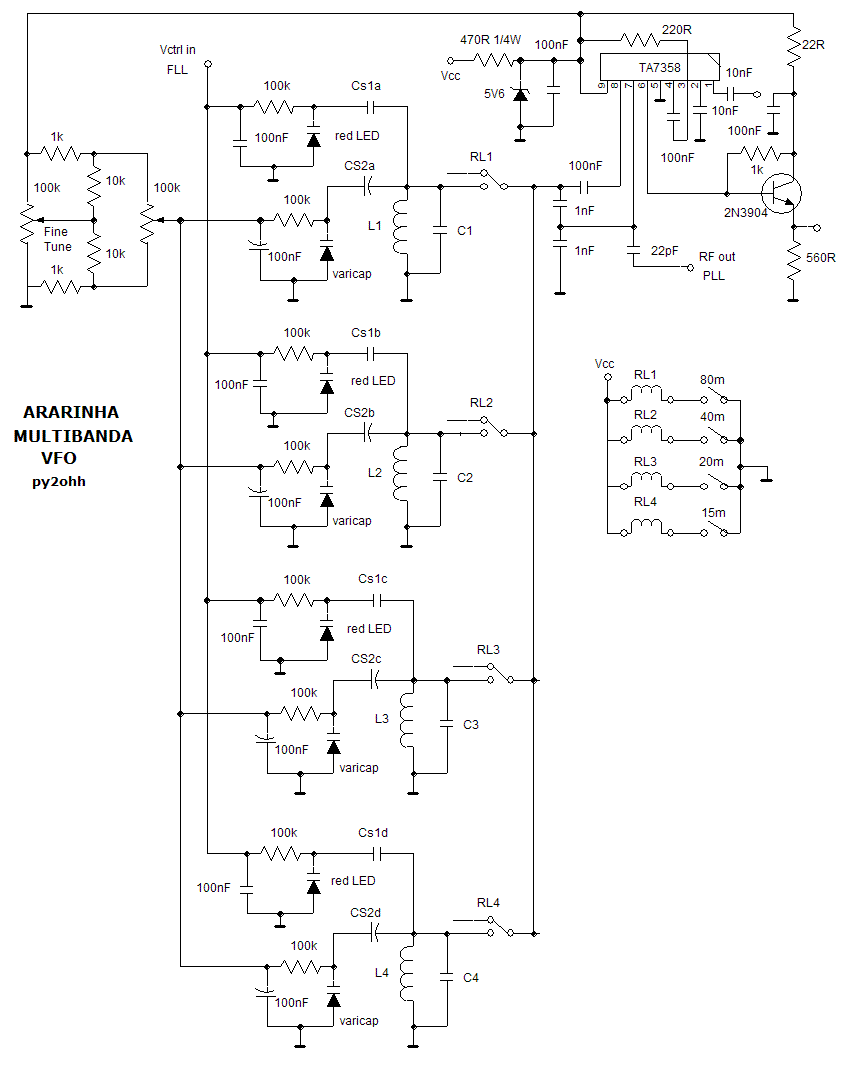

Circuito proposto

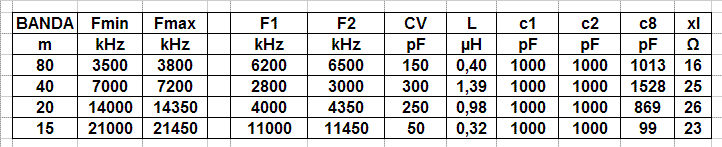

Calculamos atraves da planilha de calculo para VFOs e chegamos a estes resultados :
Onde no esquema CV diodo varicap c1 e c2 fixos de 1000pF styroflex c8 (C1 a C4 no esquema) Styroflex.

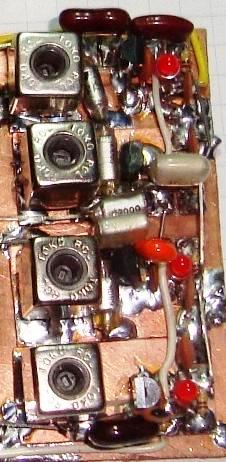

Considerando que vamos usar um FLL usaremos bobinas (fi 10,7MHz) toko 10mm com 4 rasgos internos.
L =0,4µH e 0,32µH terão 5 voltas distribuidas 3:2:0:0
L= 1,39µH terá 9 voltas distribuidas 5:4:0:0
L = 1µH terá 8 voltas 4:4:0:0
onde
Nv (numero de voltas) = Raiz quadrada ( 1000 * L (µH) /16) usar planilha (link acima)
Como a variação de capacitancia é grande em todas as bandas usamos um varicap de radio AM.
Que variava de 530 a 80pF de 0 a 5,6V (tensão do zener do TA7358) tendo um Delta de 450pF.
O diodo LED que usamos tinha uma variação de 21 a 15pF com 0 a 5,6V.
Para 80m :
L1 =0,4µH terá 5 voltas distribuidas 3:2:0:0
Precisamos de 150pF de variação. Calculamos na planilha como sendo 180pF obtendo CS2a como sendo 470pF.
Para o FLL/Huff-Puff precisamos de uma variação de 10kHz, assim o LED junto com o capacitor CS1a precisa de ter uma capacitancia de (regra de tres) :
150pF => 350kHz
x (pF) = > 10kHz
x (pF) = (150 * 10) / 350 = 4,3pF
Colocando os dados na planilha obtemos CS1a = 100pF.
Montamos com
L1 = 0,4µH
C1 = 1000pF (C8 na tabela) styroflex
CS2a = 470pF mica prateada
CS1a = 100pF mica prateada
Como conseguimos uma variação muito em cima da frequencia, ou seja 350kHz exatos, resolvemos aumentar o valor de CS2a para 560pF onde a variação do varicap se tornaria maior ampliando a faixa de cobertura do VFO.
Para 40m
L2= 1,39µH terá 9 voltas distribuidas 5:4:0:0
Precisamos de 300pF de variação no varicap. Calculamos na planilha obtendo CS2b como sendo 1286pF.
Para a variação de 10kHz
300pF => 200kHz
x (pF) => 10kHz
x (pF) = (150 * 10) / 350 = 15pF ==> direto ou CS1b acima de 500pF
Montamos com
L2= 1,39µH
C2 = 1000pF styroflex
CS2b = 1000pF styroflex
CS1b =1000pF styroflex
O uso de um capacitor menor em CS2b diminuiu a cobertura de banda e alteramos para 2000pF.
Para 20m
L3 = 1µH terá 8 voltas 4:4:0:0
Necessitamos de 250pF de variação no varicap. Calculamos pela planilha e obtivemos 1000pF como CS2c.
Para variação de 10kHz
250pF => 350kHz
x (pF) => 10kHz
x (pF) =(250 * 10) / 350 = 7pF ==> direto ou CS1c acima de 500pF
Montamos com
L3= 1µH
C3= 680pF (tabela 869pF)
CS2c = 1000pF styroflex
CS1c =500pF styroflex
Para 15m
L4 = 0,32µH terão 5 voltas distribuidas 3:2:0:0
Necessitamos de 50pF de variação no varicap. Calculamos pela planilha e obtivemos 140pF como CS2d.
Para variação de 10kHz
50pF => 450kHz
x (pF) => 10kH
x (pF) =(50 * 10) / 450 = 1,1pF
Colocando os dados na planilha obtemos CS1d = 22pF.
Montamos com
L4= 0,32µH
C3= não usamos (tabela 99pF)
CS2d = 175pF mica prateada
CS1d = 22pF NP0
73 de py2ohh miguel
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Ararinha multiband VFO
Bands 80, 40, 20 e 15m.
This a VFO is the simple way to build a VFO, it uses a TA7358 as oscillator with no changeable capacitors in the transistor oscillator (transistor inside to TA7358).
The changeable part is a diode varicap for tunning, one capacitor and a incductor. Also we put another varicap (LED diode) for to use with a FLL or Huff-Puff. The two potenciometers for fine and main tune will be the same for all band.
Basic schematic
To switch the band we use one relay by band.
Schematic
We use a spreed sheet to calcultate
Where in schematic CV diode varicap, c1 e c2 1000pF styroflex, c8 (C1 toC4 in schematic) Styroflex.
To use with a FLL is possible to make the coils with a nucleus, then we choose toko IF coils of 10.7MHz. It has 4 grooves or slots inside.
L =0,4µH and 0,32µH 5 turns with 3:2:0:0
L= 1,39µH 9 turns with 5:4:0:0
L = 1µH 8 turns with 4:4:0:0
where
Nv (number of turns) = Square root( 1000 * L (µH) /16)
Because the big capacitace change we choose a AM radio diode varicap.
Wich changes from 530 to 80pF using 0 to 5,6V (from diode zener TA7358) changing 450pF.
The LED diode changes from 21 to15pF with 0 a 5,6V.
80m :
L1 =0,4µH 5 turns 3:2:0:0
We need 150pF of capacitance change. Using a spreed sheet we put 180pF and obtain 470pF as CS2a.
To use FLL/Huff-Puff we need a 10kHz of frequency change, then the lED diode with series capacitor CS1a needs a capacitance :
150pF => 350kHz
x (pF) = > 10kHz
x (pF) = (150 * 10) / 350 = 4,3pF
Using the speed sheet with this numbers => CS1a = 100pF.
We build with
L1 = 0,4µH
C1 = 1000pF (C8 in table) styroflex
CS2a = 470pF silver mica
CS1a = 100pF silver mica
As we get a frequency change near 350kHz we change CS2a to 560pF for major band coverage.
40m
L2= 1,39µH 9 turns 5:4:0:0
We need 300pF of capacitance change. Using a spreed sheet we obtain 470pF as CS2b.
For a 10kHz changing (in LED diode)
300pF => 200kHz
x (pF) => 10kHz
x (pF) = (150 * 10) / 350 = 15pF ==> direct or CS1b over 500pF
We build as
L2= 1,39µH
C2 = 1000pF styroflex
CS2b = 1000pF styroflex
CS1b =1000pF styroflex
The use of a minor capacitor as CS2b the band coverage becomes small and we change CS2b to 2000pF.
20m
L3 = 1µH 8 turns 4:4:0:0
We need 250pF of capacitance change. Using a spreed sheet we obtain 1000pF as CS2c.
For a 10kHz changing (in LED diode)
250pF => 350kHz
x (pF) => 10kHz
x (pF) =(250 * 10) / 350 = 7pF ==> direct or CS1c over 500pF
We build as
L3= 1µH
C3= 680pF (table 869pF)
CS2c = 1000pF styroflex
CS1c =500pF styroflex
15m
L4 = 0,32µH 5 turns 3:2:0:0
We need 50pF of capacitance change. Using a spreed sheet we obtain 140pF as CS2d.
For a 10kHz changing (in LED diode)
50pF => 450kHz
x (pF) => 10kH
x (pF) =(50 * 10) / 450 = 1,1pF
Using a spreed sheet we obtain CS1d = 22pF.
We build as
L4= 0,32µH
C3= not used (table 99pF)
CS2d = 175pF silver mica
CS1d = 22pF NP0
