ENGLISH begins after portuguese...please look down
Modulo do filtro a cristal de SSB (Ladder)
Este filtro é muito critico, pois ele retira uma das bandas do sinal de DSB, deixando passar somente a outra banda.
Os capacitores normalmente utilizados neste filtro são em numero de 5, todos ligados ao terra.
Na pratica: se os ligados a ilhas 1 e 5 tiver o valor C, os ligados as ilhas 2 e 4 serão 2*C e o ligado a ilha 3 será 4*C.
Quanto maior o valor dos capacitores menor a banda passante.
Em testes nosso valor fcou assim :
esquema
variações:
Para estreitar a faixa passante ou melhorar sua forma pode-se testar as seguintes variações:
a. 2 capacitores de 47pF NP0 em paralelo com os de 100pF
b. Adição de um capacitor de 150 a 220 pF da ilha 3 a terra.
material:
Placa de circuito impresso virgem de 15 x 20mm no maximo deverá ser o dobro do indicado ou seja 30x40mm.
2 capacitores de 100pF NP0 (este capacitor pode ser alterado nos ajustes, mas este valor tem sido colocado em varios filtros).
4 cristais selecionados
================================================================
Como selecionar os cristais :
Adquira de 10 a
20 cristais de 10MHz, que devem ser do mesmo fabricante e preferencialmente
do mesmo lote. Estes cristais podem ser encontrados por cerca de R$0,50 (U$0,20)
no comercio.
Para selecionar os cristais é necessário montar um oscilador para medi-los. Como teremos que montar um oscilador de batimento (BFO) para CW (quem optar pela adição), resolvemos o problema montando parcialmente o BFO :

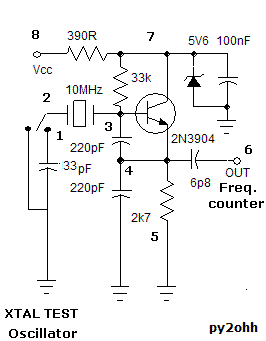

esquema :
material (sera utilizado no BFO posteriormente)
Placa de circuito impresso virgem de 15 x 20mm
1 Transistor 2N3904 mas pode ser BC547B BC547C BC548B BC548C.
2 capacitores ceramicos 220pF (pode ser 150 ou 180pF) (isolação maior que 25V).
1 capacitores ceramicos 6.8pF (6p8)
1 capacitores ceramicos 33pF
1 capacitores ceramicos 100nF
1 resistor de 390R 1/4W
1 resistor de 33k 1/8W (pode ser 27k ou 39k de 1/4 ou 1/8W)
1 resistor de 2k7 1/8W (pode ser 2k2 de 1/4 ou 1/8W)
1 Diodo Zenner 5V6 300mW ou mais
Layout de montagem
Ordem de montagem:
1. Cortar placa e serrar as ilhas.
2. Soldar o transistor 2N3904 (caso utilizar equivalentes, identificar os lides).
3. 33k
4. 2k7
5. 220pf
6. 220pf
7. 6p8
8. 5v6
9. 100nf
10. 390R
11. 33pf
Como testar
É necessario um papel e caneta para anotar.
Alimente o circuito com 12V (13,8V)
ligue um frequencimetro na saida (ilha 6) com leitura de 1Hz ou 10Hz.
Identifique os cristais....
Não solde o cristal, ligue com garras jacarés (10cm) oa carcaça do xtal a terra e segurando com a mão, ligue uma perna a ilha 3 e outra a terra.
Anote a frequencia. (f1)
ligue o cristal a ilha 3 e a ilha 1.
Anote a frequencia. (f2)
apos testar todos os cristais, identifique 4 peças que estejam mais proximas umas das outras, isto é f1~f1'
e f2~f2'.... dentro de 50Hz ou menos.
Os cristais que estiverem fora de especificação poderão ser usados no BFO do TA7358 ou no BFO do CW...
veja lista de cristais testados
================================================================================================
Ladder layot
Montagem
Solde da esquerda para a direita (se for canhoto ao contrario), Procure deixar espaço caso seja necessario o capacitor no centro.
Solde as carcaças dos cristais a terra.

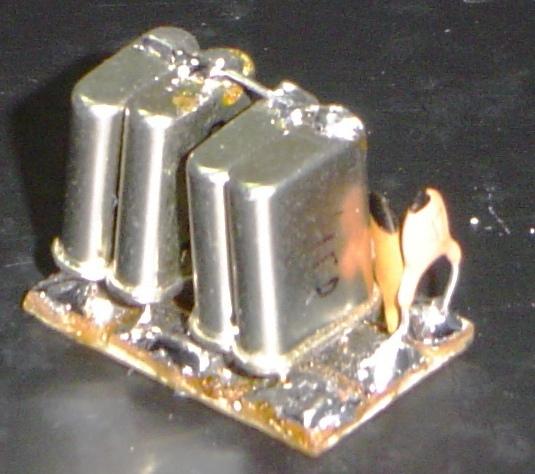

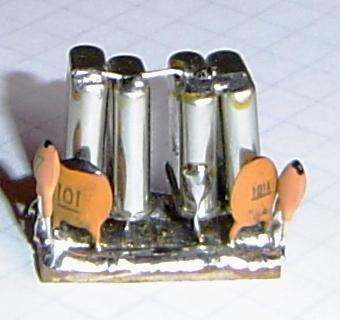

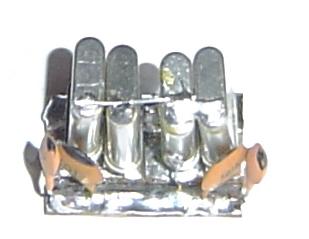

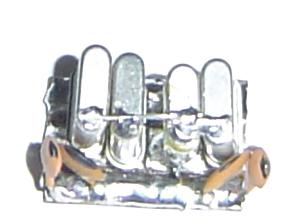

Fotos
SSB crystal filter module (Ladder)
This circuit is the heart of the SSB, because it remove (filter) the signal and only pass the desired side band.
Normally the number of capacitors used in this circuit is 5. all connect one side to ground.
Practice: if the cap connected to island 1 and 5 has the value C. the caps connected to islands 2 and 4 will be 2*C and the cap connected to island 3 will be 4*C.
How big the cap minor the band pass
In practice our circuit is that:
schematics
Variations:
To narrow band pass or to improve its form, the following variations can be tested :

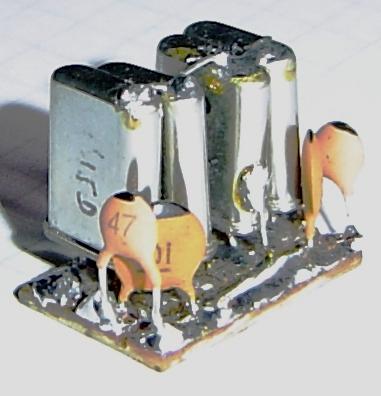

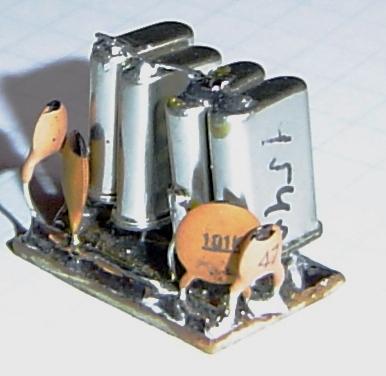

a. Two 47pF NP0 caps parallel with the existing 100pF caps (like the pictures)
b. Add a 150 to 220 pF NP0 cap from island 3 to ground.
material bill:
fenollic PC board (new PC board) 15x20mm
2 100pF NP0 cap (this capacitor can be modified in the adjustments, but this value has been used in many filters).
4 selected crystals
================================================================
As to select crystals:
Buy 10 the 20 crystals of 10MHz, that they must the same be of manufacturer
and preferential of the same lot.
To select crystals it is necessary to build an oscillator for selection. We build partially the BFO used for CW mode.:
material (these components we will use in BFO)
fenollic PC board (new PC board) 15x20mm.
1 Transistor 2N3904 may be BC547B BC547C BC548B BC548C.
2 220pF (221) Disc cap (150 or 180pF) (greater than 25V).
1 6.8pF Disc cap(greater than 25V).
1 33pF Disc cap(greater than 25V).
1 100nF (104) Disc cap (between 47nF - 220nF greater than 25V)
1 390R 1/4W resistor
1 33k 1/8W resistor (or 12k 1/4 or 1/8W)
1 2k7 1/8W resistor (or 2k2 1/4 or 1/8W)
1 5V6 Zener Diode 300mW or more.
Layout
Building xtal test
1. Cut the PC board and make islands with a hand saw removing the copper layer
2. Transistor
3. 33k
4. 2k7
5. 220pf
6. 220pf
7. 6p8
8. 5v6
9. 100nf
10. 390R
11. 33pf
How select
Pick a pencil and a paper
Feed the circuit with 12V (13,8V)
Connect a frequency meter (island 6) minimum readout 1Hz ou 10Hz.
Mark each crystal....
I dont weld the xtals , I use a jack-gator (10cm long) connected to the body of xtal and to ground with the hand, connect one lid to island 3 e another lid to ground.
Read and write F1 frequency . (f1)
Now connect the xtal to island 3 and island 1.
Read and write F2 frequency. (f2)
After test all xtals, find 4 xtals who has the frequency pair f1~f1' and f2~f2' between 50Hz or less.
The remaining xtals will be used in BFOs circuits (TA7358 or CW)...
=================================================================================
Ladder layot
Buildig
Solder from left to rigth, remember to let a space in the middle if a additional cap will be necessary.
Solder xtals case to ground.
