Construido com indutores comerciais é muito simples e eficiemte.
Navegando pela WEB encontramos a primeira descrição do filtro passa bandas no site do F6BCU Mourot.
http://f6bcu.free.fr/index.php/bingo-alfa2-part2
Como refencia de projeto era do DL7AV encontramos outro projeto do filtro passa banda (em alemão) :
http://www.bavarian-contest-club.de/projects/presel/list.htm
A idéia de baixar em 9 vezes a impedancia de 50 Ohms para adicionar um filtro simples de dois componentes e depois elevar a impedancia para 50 Ohms, tem um resultado surpreendente.

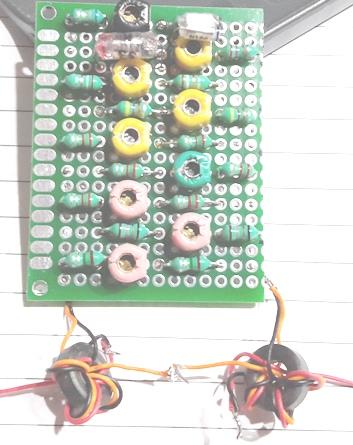

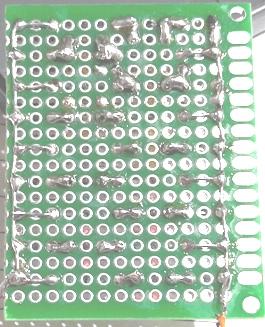

Meu primeiro filtro deste modelo

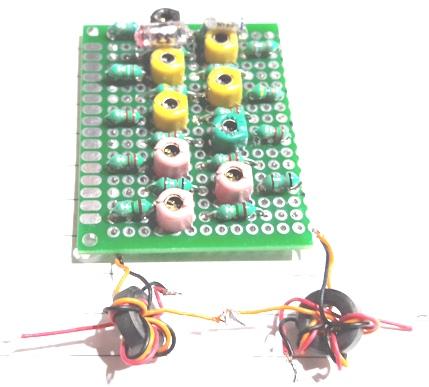

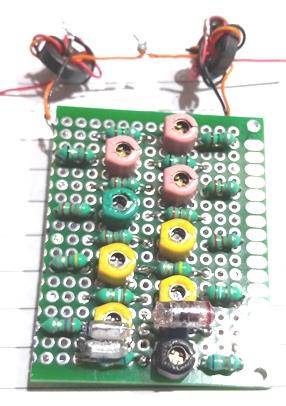

Meu segundo filtro
Mas no segundo filtro demos um passo a mais colocando mais filtro, em série, mas com aadição de um só componente, pois o capacitor no centro atua nos dois filtros (em série).
Adicionamos bandas fixas e ajustamos individualmente, até obter um bom resultado.
Segundo observei nas medições e nas montagens do protótipo, que a largura de banda do filtro, em toda a HF, dependia do valor do indutor, assim um indutor de 4,7µH possue uma banda de passagem de cerca 400kHz (-3dB), o de 8,2µH de cerca de 150kHz, o de 2,2µH de cerca de 700kHz, o problema fica no valor dos capacitores e na capacitância inter espiras.
Outro fator determinante é a qualidade dos capacitores, usei styroflex e um de poliester metalizado (470pF CG0). Eles afetam a atenuação inserida pelo filtro, ou a amplitude de saída do filtro.
Os indutores que usei foram na maioria da toko, o ideal seria usar indutores com transformadores Toko, ou com toroides Amidon, o que garantiria um melhor fator Q.

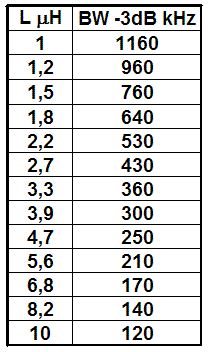

Tabela com valores aproximados da banda de passagem (BW).
Para o circuito o valor do capacitor deve ser a metade do valor calculado na frequencia central do filtro, para a ressonancia com o indutor desejado. Ou seja para uma determinada frequencia temos a ressonancia com os valores de Xc = Xl , com dois indutores o valor de Xc deve ser a metade do valor de Xl.
Tabela para 7,1MHz onde C calculado é o valor do capacitor para a ressonancia em conjunto com o indutor, mas o valor a ser usado é a metade do valor calculado (USE C pF).

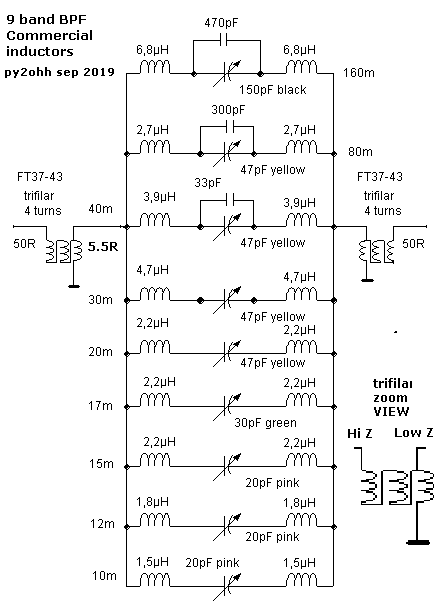

Esquema do circuito do filtro para 9 bandas de amador:
Esquema do filtro, no detalhe zoom do trifilar, onde os tres enrolamentos estão interligados, com o final de um enrolamento com o início do outro.
Este filtro pode ser montado de uma só banda e/ou adicionar quantas bandas desejar.
A banda de passagem medida (-3dB) para cada frequencia deste filtro :
160m 1745 a 1900 kHz
80m 3500 a 3780 kHz
40m 6966 a 7245 kHz
30m 9910 a 10150 kHz
20m 13920 a 14580 kHz
17m 17410 a 18290 kHz
15m 20960 a 21620 kHz
12m 24890 a 25550 kHz
10m 27680 a 29480 kHz
O vídeo com teste no youtube.
Devemos usar este circuito em um receptor SSB por fase.
Um circuito semelhante foi montado para ser usado em um transmissor SSB por fase, estou no aguardo da chave seletora de 10 posições.
73 de py2ohh miguel
