FILTRO PASSA BANDA - FÁCIL



Com dois toroides simples um capacitor variavel plástico e um indutor temos um ótimo filtro passa banda. Adicione novos indutores e crie um filtro passa bandas multibandas !
Navegando pela WEB encontramos a primeira descrição do filtro passa bandas no site do F6BCU  Mourot.
http://f6bcu.free.fr/index.php/bingo-alfa2-part2
Como refencia de projeto era do DL7AV encontramos outro projeto do filtro passa banda (em alemão) :
http://www.bavarian-contest-club.de/projects/presel/list.htm

A idéia de baixar em 9 vezes a impedancia  de 50 Ohms para adicionar um filtro simples de dois componentes e depois elevar a impedancia para 50 Ohms, tem um resultado surpreendente.

Resovi montar um bem simples usando indutores comercias e um capacitor plástico de radio AM-FM. Usei o RFsim99 como simulador para encontrar as indutancias que precisava e coloquei um segundo capacitor variavel para sintonia fina (no final conclui que não era necessário).

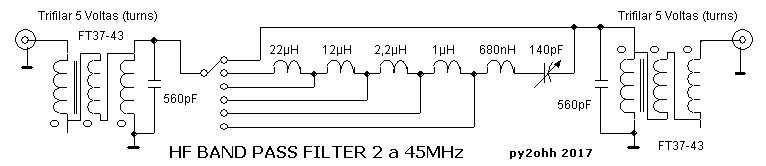

Esquema :

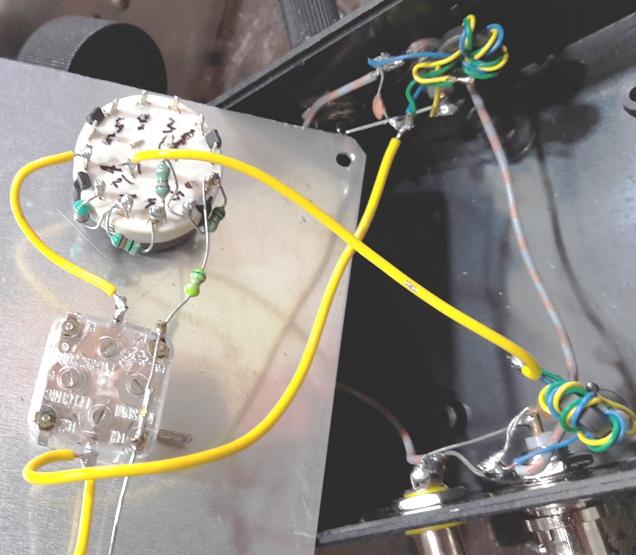

Montagem e dicas :
Como conexão de entrada e saida recomendo o BNC ... o conector (
BNC Female Chassis Panel Mount Solder Type Jack Connector ) femea custa muito pouco na China (U$0.20) .... e usa um adaptador BNC - UHF (UHF Female SO-239 SO239 plug to BNC Male jack RF adapter connector PL259 ) este custa um pouco mais (U$2) e ainda pode ser util em outra montagem.
O toroide FT37-43 pode ser substituido por toroides encontrados em soquetes de lampadas fluorescentes economicas. O fio que usei foi retirado de cabo telefonico, como tem capa plastica colorido, que facilita a identificação. Não é necessario torcer os tres fios e 4 voltas são suficientes. Lembrando que o final de um enrolamento deve ser ligado ao incio de outro, ficando os tres enrolamentos em série. A entrada de 50 Ohms é ligada ao topo do indutor, a outra ponta (fio simples tambem) é ligada ao terra. a saida é na primeira derivação a partir do terra. Temos tres enrolamentos na entrada (em relação ao terra) e um enrolamento na saida ...3:1 tres para 1....vendo como transformador de impedancias temos (3/1)^2 = 9/1 ...assim na entrada 50 Ohms na saida 50/9 = 5,55 Ohms. Na saida do filtro inversamente os 5,55 Ohms são transformados em 50 Ohms novamente.
Os capacitores de 560pF ceramicos podem ter valor entre 470pF e 1nF.
O capacitor variavel que usei tinha 70pF por seção coloquei duas em paralelo, resultando 140pF, mas poderia ser até de 350pF somados lembrando que quanto maior a capacitancia menor a frequencia de uso (tanto acima como abaixo). A capacitancia menor geralmente é de 10% da maior capacitancia.
A chave de onda comprei na Farnel, mas tambem já comprei na China (
2 Pole 6 Position PANEL PCB Wiring Rotary Switch ) e paguei U$1,79 por duas chaves.
Optei pelo uso de indutores comerciais, eles dão bons resultados mas não possuem um "Q" elevado o que faz o filtro ser um pouco mais largo ou aberto. Na prática o filtro com esta nesta montagem tem uma otima resposta.

É possivel montar com indutores com nucleo a ar, com toroides Amidon ou com trafos Toko.

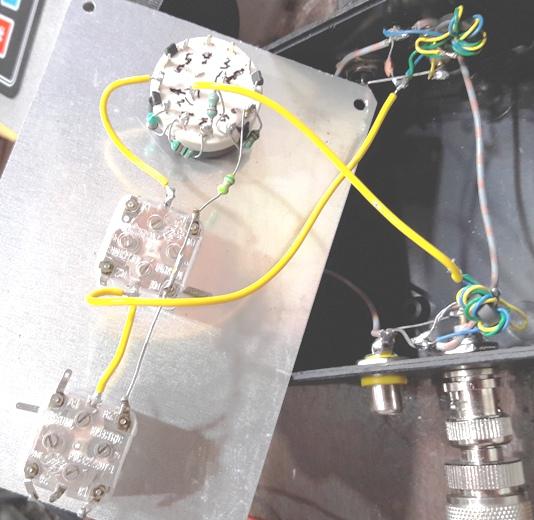

Nesta montagem usando indutores comerciais, montei sempre um indutor a 90 graus de outro para evitar auto acoplamento.

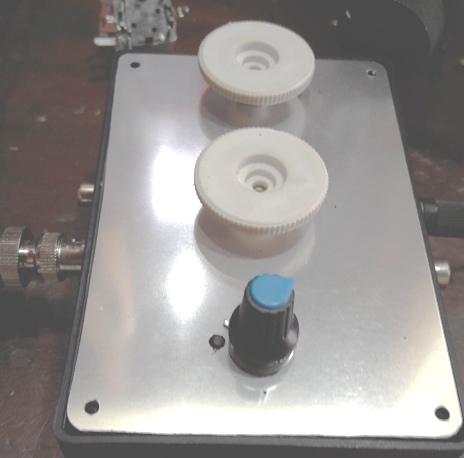

A caixa usei uma caixa plastica Patola meio grande pois tinha dois capacitores variaveis e uma chave de onda para colocar no painel. Troquei o painel frontal de plástico por um de aluminio.


Video do BPF testado em 7,1MHz com uma antena V invertido de 40m

73 de py2ohh miguel
