Receptores

144RX2: Receptor para 2 metros(FM), com PLL: Baseado no esquema do nosso amigo Euclides PY2EAJ. Necessita do PLL mostrado mais abaixo. Caso não queira usar PLL, é só colocar um potenciômetro multivoltas, alterando a tensão Vct no receptor. Veja mais em http://rf.w2c.com.br. Esquema

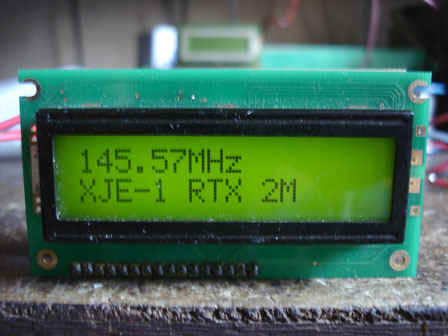

                                                    Display do PLL                                                                      Placa do Receptor

PLL2M: PLL para a faixa de dois metros, também do nosso amigo Euclides. O display mostra a versão transceptor, este software ainda não está disponível. Esquema

                                    Vista frontal do display                                                                           PLL2M visto montado de cima

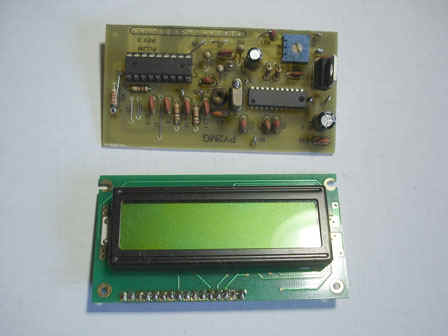

                                           PLL2M vista de lado                                                            Placa PLL2M desmontada. Vista Frontal

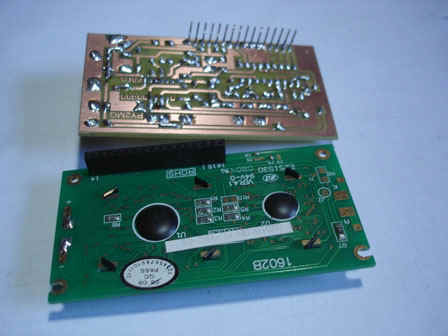

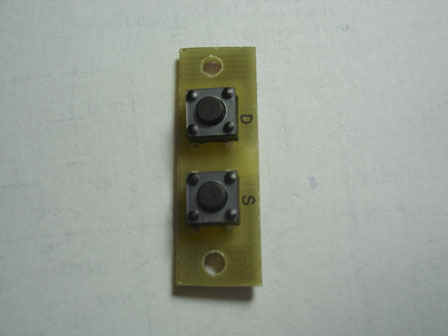

                         Placa PLL2M desmontada. Vista traseira                                                           Chave UP/Down

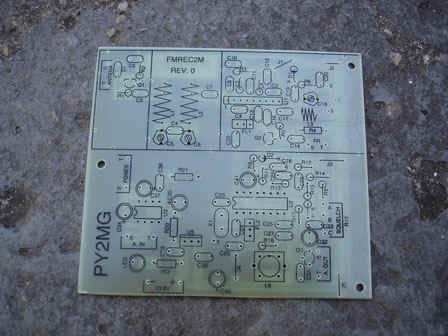

FMREC2M: Receptor para 2 metros. A sintonia é feita com diodo varicap. Este receptor junta o que há de melhor no esquema do F6FEO e do PY2OHH. Adicionamos um pré amplificador de antena, pois a sensibilidade do TA7358 é um pouco baixa, isto resolveu o problema.  Esquema

Receptor Contariado: Receptor de AM com oscilador de batimento incorporado, possibilitando a escuta de CW e SSB. Precisa de um VFO separado. Esquema. Texto

Receptor Contrariado dupla conversão: O receptor Contrariado, mas com dupla conversão, sendo a primeira FI de 10,7MHz e a segunda de 455KHz. Há também um essímetro com led.  Esquema   Esquema VFO    Esquema essímetro

Receptor Contrariado Dual Band: O bom e velho Contrariado agora com recepção em duas bandas, 80 e 40 metros com VXO cobrindo as faixas inteiras. Receptor Contrariado Dual Band     Receptor Contrariado Dual Band Áudio 10W    VXO Dual Band

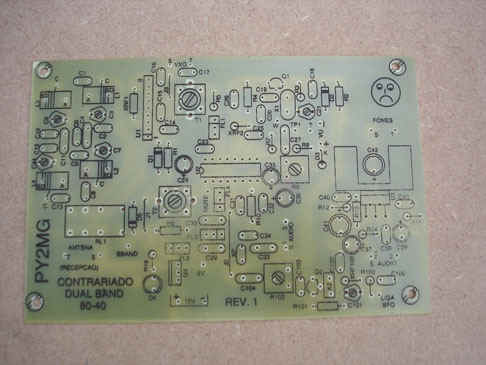

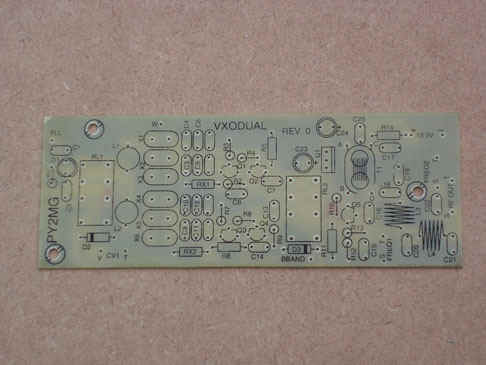

                         Contrariado Dual Band 10W ÁUDIO                                                         VXO Dual Band

CONTALL, Contrariado: Receptor Contrariado usando seu oscilador interno, dispensando VFO externo, para as faixas de 80, 40 e 20 metros. Baseado na tabela você terá um receptor para as bandas mencionadas acima. As bobinas são todas comerciais, tipo resistor. Colocamos também um circuito de sintonia fina bem simples, porém muito eficiente. Esquema    Tabela de bandas e sintonia fina

ContraVHF: O receptor Contrariado para escuta da faixa de Aviação. Esquema   Texto

Corujinha: O receptor Contrariado na versão miniatura. Esquema

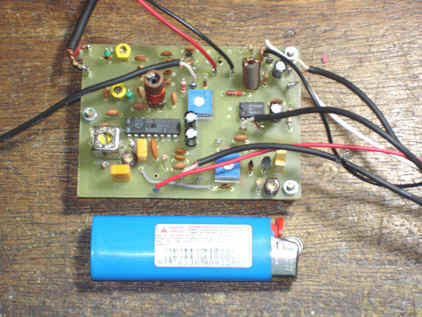

LGR40: O bom e velho Contrariado para 40 metros, mas na versão mini, mas com essímetro, BFO. Esquema

Receptor RXCWSSB: Um receptor de excelente qualidade para 80 ou 40 metros. Usa VFO, pode ser usado o VFO do transceptor ARARINHA. CW é recebido em monossinal. Seus componentes são muito comuns, sendo usado na parte de RF transistores BC548. Possui essímetro e o amplificador de áudio é uma homenagem aos surdinhos da lista QRP-BR, pois usa TDA2003.. Esquema

Tabela elementos para 80 ou 40 metros
