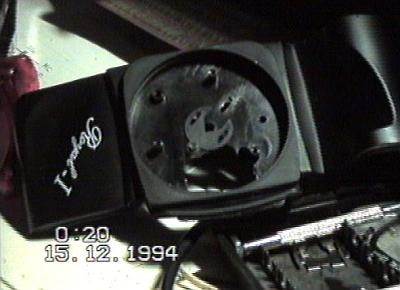

La cámara a llevar (ya con el lente removido. Humberto no me dejó tiempo para tomar una foto en su estado original.
|
|
||
|

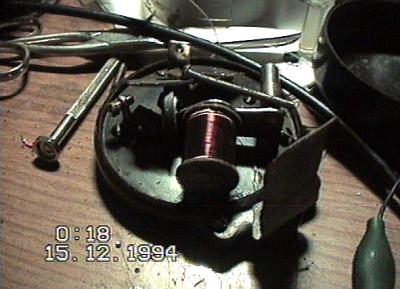

Primera idea para el disparador: recuperar el electroimán de este timbre. resultó demasiado debil. |
||||
|

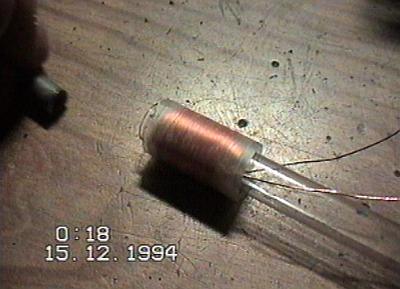

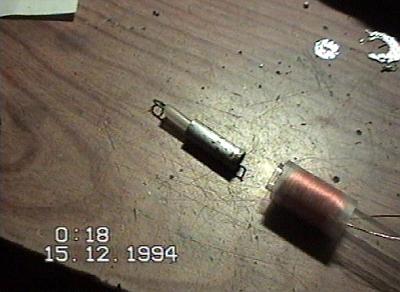

Entonces a construir una bobina para el imán. Luego de varios experimentos, este fue el resultado.
|
|
||
|
Otra imagen, con el núcleo. |
||||
|

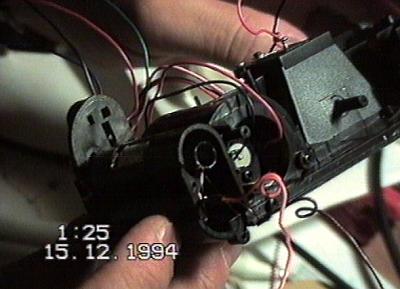

El compartimiento de baterias estaba justo debajo del lugar ideal para conectarse con el disparador. Apenas se nota aquí el tubito de la bobina.
|
|
||
|

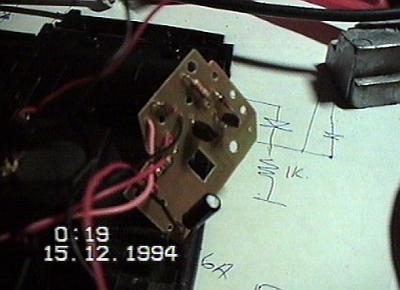

La cámara mostró algunas cosas extrañas, como por ejemplo este circuito con transistores, que aparentemente sirve para auto-rebobinar la película. |
||||
|
La combinación 'híbrida' de módulos de diferentes fuentes, nos obligaron de prever muchas tensiones, cada una con exigencias de corrientes diferentes.
|
|
||
|

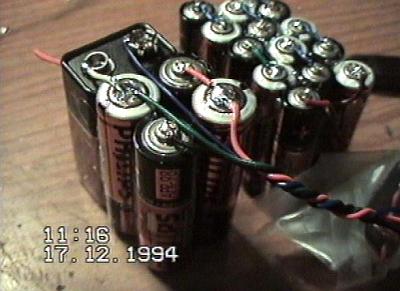

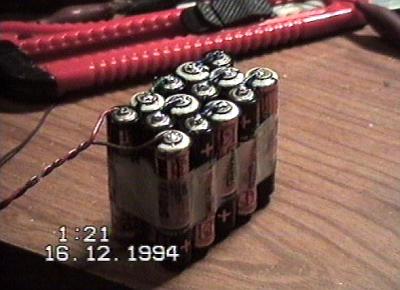

Para evitar diferencias de temperatura entre celdas, cada bloque fue rígidamente unido. Además, las celdas están pegadas entre sí con pegamento térmico. |
||||
|
Vista general de la baliza y el procesador de datos.
|
|
||
|
Detalle de la parte RF. Las 'cosas extrañas en las bobinas son gotas de adhesivo térmico para evitar problemas con vibraciones (caidas!). |
||||
|
Otra vista de la baliza.
|
|
||
|

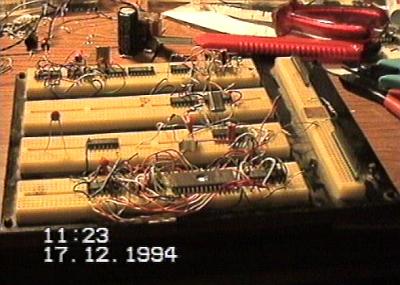

El prototipo del generador de imágenes de televisión barrido lento (SSTV). |
||||
|
La imagen grabada en la memoria EPROM
|
|
||
|

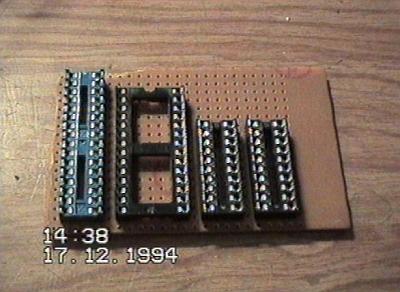

Inicio de la construcción del 'modelos de vuelo' - no había tiempo para circuitos impresos! |
||||
|

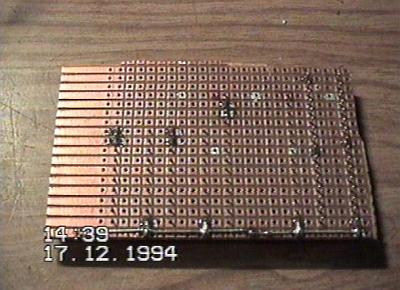

Idem, lado de soldaduras.
|
|
||
|
Luego de la mayoría de las conexiones... Aunque parece poco confiable esta técnica nunca me falló! |
||||
|

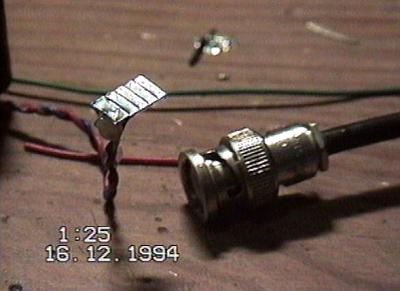

Sensor fotométrico: tradúcese, celda fotoeléctrica de una calculador vieja. Presupuesto limitado... Al lado una ficha BNC para comparar tamaños.
|
|
||
|

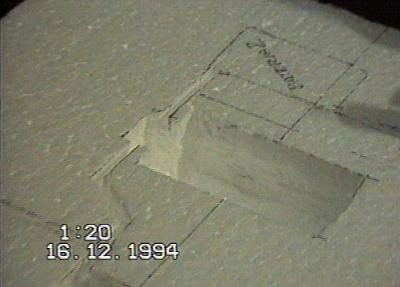

Preparación del poliuretano expandido: marcas de la ubicación de cada módulo. El material es de alta densidad para su resistencia mecánica y mucho mejor calidad. |
||||
|
Idem, un poco mas de cerca.
|
|
||
|

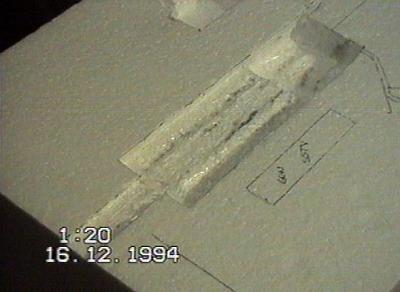

Los compartimientos para la electrónica fueron 'abiertos' por cercanía de fuentes de calor: grandes volúmenes con un pequeño quemador de butano y la terminación final con un soldador (sin tocar!) y mucha paciencia. Este compartimiento es para recibir la baliza. |
||||
|
Uno de los compartimientos para baterias.
|
|
||
|
Vista general de los cortes - casi terminado... |
||||
|

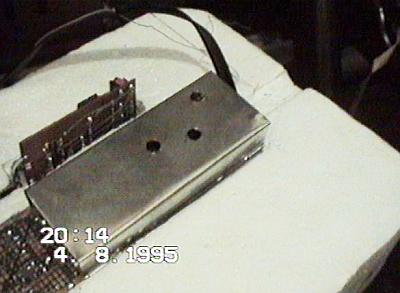

La baliza (con blindaje), con la salida para la antena. Arriba de la baliza, el generador de imágenes de SSTV.
|
|
||
|
El peso excesivo - aún luego de cortar el espacio para los módulos - nos obligó de cortar el exterior del bloque lo más posible. |
||||
|

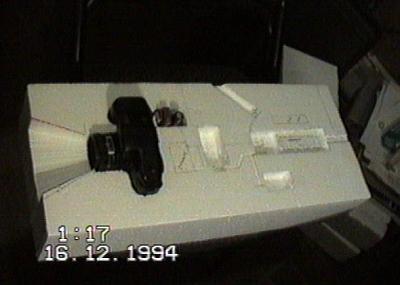

Hasta 'adaptamos' la forma exterior para ajusarse - en este caso a la cámara - a los módulos.
|
|
||
|

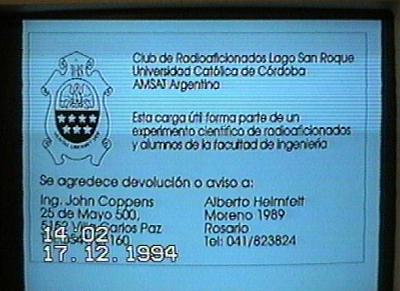

Finalmente diseñamos un cartel para invitar a quienes encontrarían la carga, a devolverla lo antes posible |
||||
