Základním parametrem koaxiálního kabelu je jeho impedance. Ta vyplývá z geonetrických rozměrů kabelu (poměru průměrů vnitřního vodiče a stínění a dále z použitého dielektrika). Příslušny vzoreček pro výpočet je
Z | impedance v ohmech |
E | Dielektrická konstanta |
D | vnitřní průměr stínění (vnějšiho vodiče) |
d | průměr vnitřníh vodiče |
Některé parametry notoricky známych i méně známých typů koaxiálních kabelů použitelných v radioamatérském provozu jsou uvedeny v následující tabulce. Je třeba si uvědomit, že zejména hodnoty útlumu jsou orientační a mohou se v závislosti na výrobci měnit a také to že platí pro nové kabely. Používáním se hodnoty zhoršují a to jednak z důvodu mechanického namáhání a jednak přirozeným stárnutím. Dále se mírně zvyšuje útlum se zvyšující se teplotou.
Kabel | Výrobce | vf | pF/m | Z Ohm |
max U [KV] |
útlum 10m 144 MHz |
útlum 10m 432 MHz |
útlum 10m 1296 MHz |
vněší průměr [mm] |
dielektr. | jádro | stínění | stínění průměr [mm] |
Plášť | Tepl. rozsah |
poznámka |
3770 | JSC | 0,66 | 50 | 10,3 | PE | RG-213 | ||||||||||
8214 | Belden | 0,78 | 50 | 10,3 | PE-F | Cu | Cu | RG-8U | ||||||||
9258 | Belden | 0,82 | 50 | 1,33 | 2,65 | 5,6 | 10,3 | PE-FF | RG-8X | |||||||
9862 | Belden | 0,84 | 93 | PE | Cu | |||||||||||
9913 | Belden | 0,84 | 50 | 0,49 | 0,9 | 10,3 | PE | |||||||||
9913F | Belden | 0,84 | 50 | 10.3 | PE-FF | |||||||||||
Aircell-5 | SSB | 0,82 | 50 | 1,18 | 2,095 | 3,783 | 5 | PE-F | OFC | 2 x Cu | Aircell-7 | SSB | 0,83 | 50 | 0,79 | 1,41 | 2,61 | 7 | PE-F | OFC | 2 x Cu |
Aircom+ | SSB | 0,83 | 50 | 0,46 | 0,84 | 1,56 | 10,3 | PE-cell | Cu | Cu | ||||||
CXN3461 | GORE | 0,85 | 50 | 2 | PTFE | |||||||||||
CXN3462 | GORE | 0,69 | 50 | 1,5 | FEP | |||||||||||
CXN3472 | GORE | 0,85 | 95 | 2,5 | PTFE | |||||||||||
CXN3473 | GORE | 0,85 | 95 | 3,5 | PTFE | |||||||||||
CXN3474 | GORE | 0,85 | 75 | 6,1 | PTFE | |||||||||||
CXN3475 | GORE | 0,85 | 75 | 3,3 | PTFE | |||||||||||
CXN3476 | GORE | 0,85 | 50 | 1,3 | PTFE | |||||||||||
Ecoflex 10 | SSB | 0,86 | 50 | 0,49 | 0,89 | 1,65 | 10,2 | PE-F | Cu | Cu | ||||||
Ecoflex 10 plus | SSB | 0,86 | 50 | 0,49 | 0,89 | 1,65 | 10,2 | PE-F | AlCu | |||||||
Ecoflex 15 | SSB | 0,86 | 50 | 0,34 | 0,61 | 1,14 | 14,6 | PE-F | Cu | Cu | ||||||
H100 | Belden | 0,85 | 50 | 0,49 | 0,88 | 1,6 | 9,8 | PE-cell | ||||||||

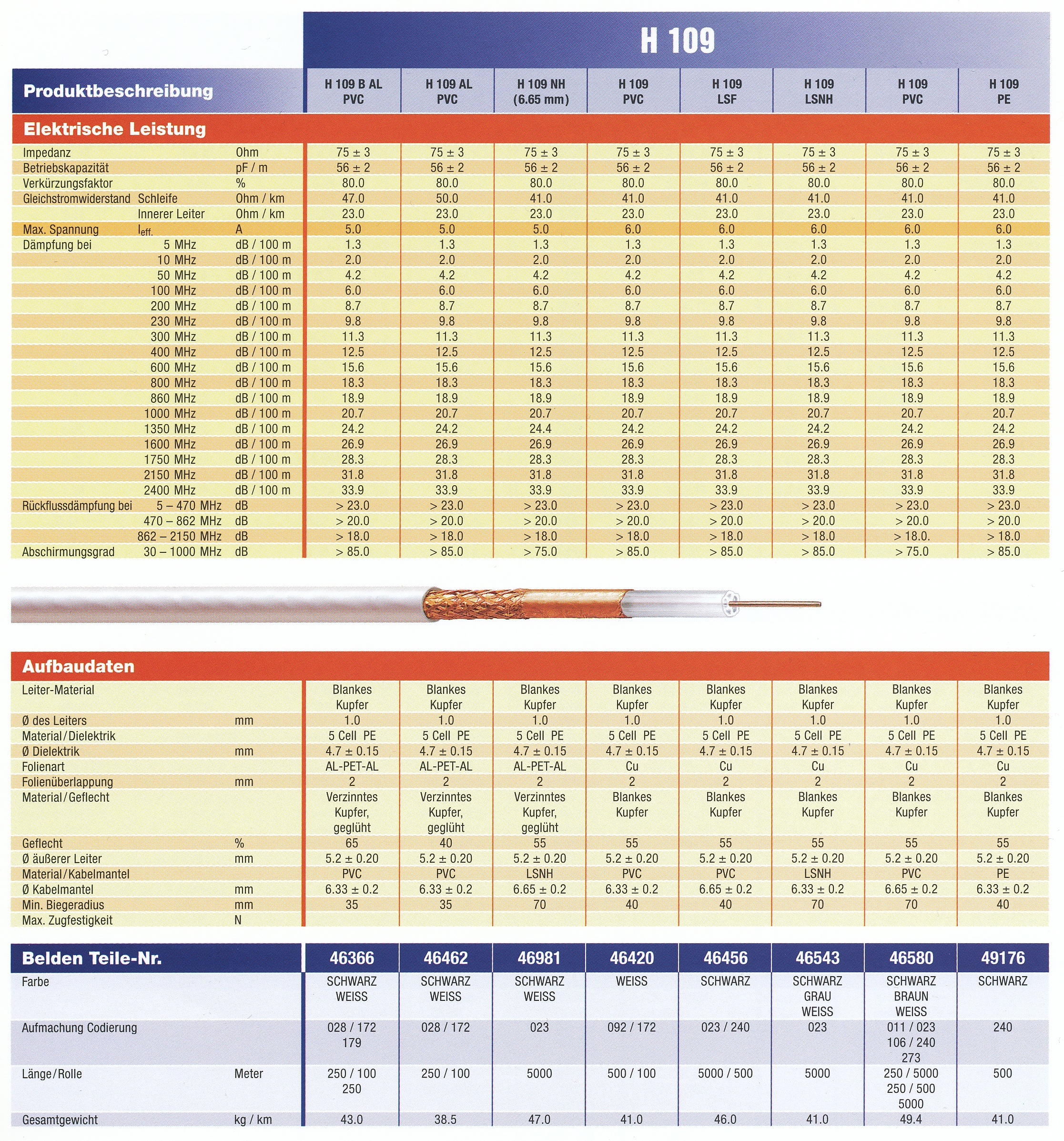

H109 | Belden | 0,80 | 75 | 5,2 | PE-cell | závislá na variantě | ||||||||||

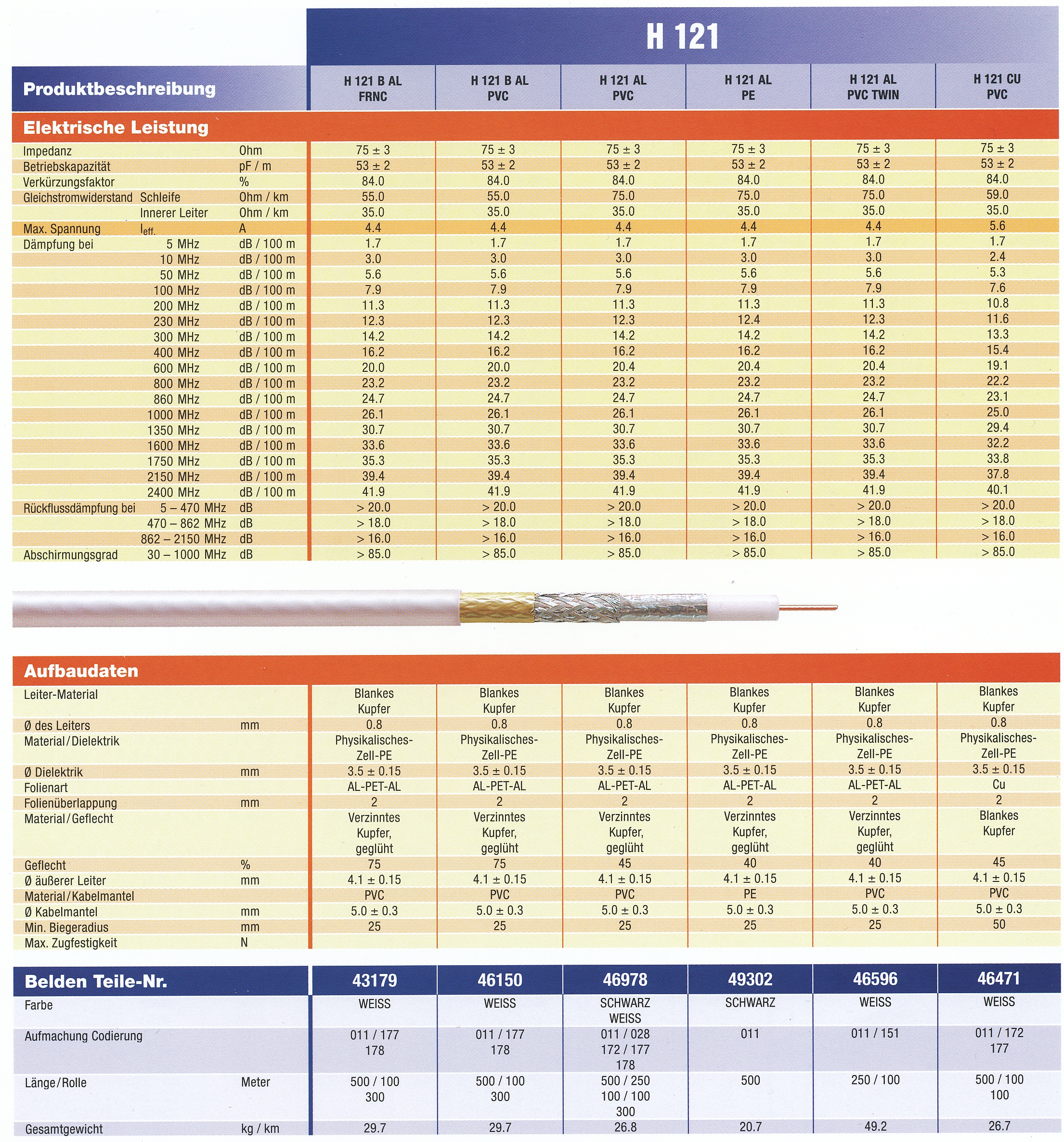

H121 | Belden | 0,84 | 75 | 4,1 | PE-cell | závislá na variantě | ||||||||||
H125 Al PVC | Belden | 0,84 | 75 | 6,8 | PE-FF | |||||||||||
H125 Al LSNH | Belden | 0,84 | 75 | 6,8 | PE-FF | |||||||||||

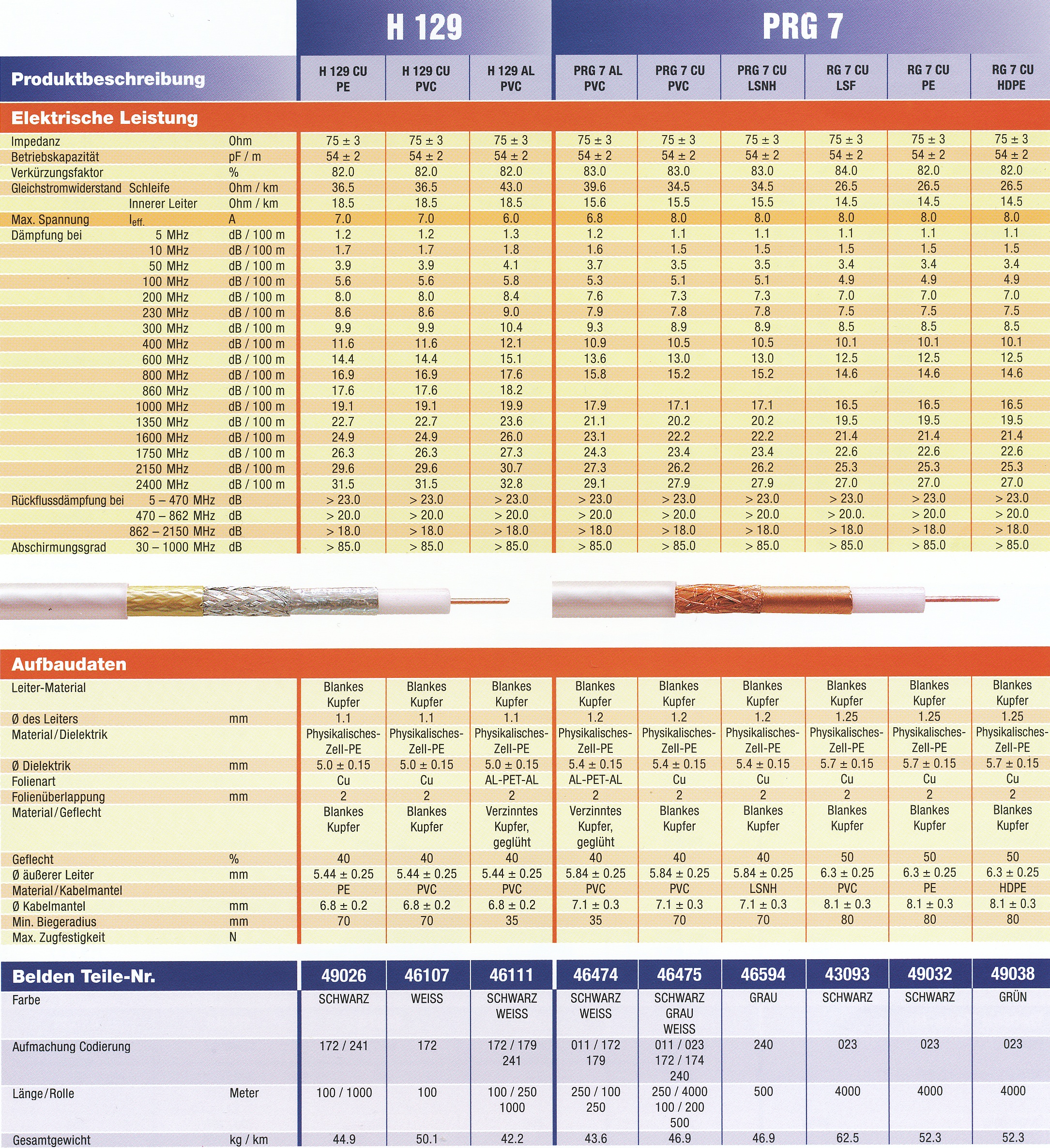

H129 | Belden | 0,82 | 75 | 5,44 | PE-FF | závislá na variantě | ||||||||||
H155 LSNH | Belden | 0,8 | 84 | 50 | 1,12 | 1,98 | 3,5 | 5,4 | PE-FF | Cu 19x0,28 | Al+Cu | -30 / +80°C | ||||
H155 PVC | Belden | 0,81 | 82 | 50 | 1,12 | 1,98 | 3,5 | 5,4 | PE-FF | Cu 19x0,28 | Al+Cu | -30 / +80°C | ||||
H500 | Belden | 0,81 | 50 | 0,56 | 0,92 | 1,74 | 9,8 | PE-FF | ||||||||
H1000 PE | Belden | 0,83 | 50 | 0,48 | 0,85 | 1,57 | 10,3 | PE-FF | ||||||||
H2000 Flex | Belden | 0,83 | 80 | 50 | 0,4 | 0,84 | 1,5 | 10,3 | PE-FF | Cu 2,62 | 7,17 | - 30°/+70°C | ||||
H2005 | Belden | 0,85 | 76 | 50 | 1,1 | 1,91 | 3,3 | 5 | PE-FF | Cu 1,13 | 2xAl+AlMg | |||||
H2007 FRNC | Belden | 0,83 | 75 | 50 | 0,76 | 1,36 | 2,49 | 7,3 | PE-cell | Cu 19x0,37 | 2 x Cu | -30/+70°C | ||||
H2007 PVC | Belden | 0,83 | 75 | 50 | 0,76 | 1,36 | 2,49 | 7,3 | PE-cell | Cu 19x0,37 | 2 x Cu | -30/+80°C | ||||
H2010 FRNC | Belden | 0,83 | 78 | 50 | 0,485 | 0,68 | 1,64 | 10,3 | PE-FF | Cu 7x1 | 2 x Cu | -55/+85°C | UV-resistent | |||
H2010 PVC | Belden | 0,83 | 78 | 50 | 0,485 | 0,68 | 1,64 | 10,2 | PE-FF | Cu 7x1 | 2 x Cu | -55/+85°C | UV-resistent | |||
KH120D | 0,80 | 75 | 8,2 | PE-FF | CuAl | |||||||||||
LCF14-50J | RFS | 0,83 | 50 | 0,55 | 0,9 | 1,8 | 10 | Foam | AlCu 2,4 | Cu | 7,5 | PE 10 | 1/4" CELLFLEX | |||
LCF38-50J | RFS | 0,88 | 50 | 0,38 | 0,65 | 1,3 | 11,2 | Foam | 3/8" CELLFLEX | |||||||
LCF12-50J | RFS | 0,88 | 50 | 0,3 | 0,56 | 1 | 15,8 | Foam | 1/2" CELLFLEX | |||||||
LCF58-50J | RFS | 0,88 | 50 | Foam | ||||||||||||
LDF1-50 | Andrew | 0,86 | 50 | 8,6 | PE-F | |||||||||||
LDF4-50A | Andrew | 0,88 | 50 | 0,26 | 0,45 | 0,83 | 15,8 | PE-F | ||||||||
LMR-195 | TMS | 0,83 | 50 | 1,42 | 2,5 | 4,4 | 4,95 | PE-FF | Cu+Al - náhrada za RG58 | |||||||
LMR-200 | TMS | 0,83 | 50 | 1,28 | 2,23 | 3,93 | 4,95 | PE-FF | ||||||||
LMR-300 | TMS | 0,85 | 50 | 0,77 | 1,355 | 2,4 | 7,62 | PE-FF | Cu 1,78 | Al+Cu | -40/+85°C | |||||
LMR-400 | TMS | 0,85 | 50 | 0,49 | 0,87 | 1,553 | 10,29 | PE-FF | CuAl 2,74 | Al+Cu | 7,38 + 8,13 | |||||
LMR-500 | TMS | 0,85 | 50 | 0,39 | 0,7 | 1,25 | 12,7 | PE-FF | CuAl 3,61 | Al+Cu | 9,55+10,29 | -40/+85°C | ||||
LMR-600 | TMS | 0,86 | 50 | 0,31 | 0,55 | 1 | 14,99 | PE-FF | Cu+Al | |||||||
PRG7 CU PVC | Belden | 0,83 | 75 | 7,1 | PE-FF | |||||||||||
RG-4 | gen. | 50 | 1,9 | PE | Cu | PVC1 | -40/+80°C | |||||||||
RG-5 | gen. | 52,5 | 3 | PE | Cu | PVC1 | -40/+80°C | |||||||||
RG-5A | gen. | 50 | 3 | PE | PVC2 | -40/+80°C | ||||||||||
RG-5B | gen. | 50 | 3 | PE | PVC2A | -40/+80°C | ||||||||||
RG-6 | gen. | 0,84 | 76 | 2,7 | 1,01 | 1,92 | 3,55 | 8,4 | PE | PVC2 | -40/+80°C | |||||
RG-6A | gen. | 0,84 | 75 | 2,7 | 1,01 | 1,92 | 3,55 | 8,4 | PE | PVC2A | -40/+80°C | |||||
RG-7 | gen. | 95 | 1 | PE-cell | PVC1 | -40/+80°C | ||||||||||
RG-8 | gen. | 0,66 | 52 | 4 | 0,81 | 1,48 | 2,79 | 10,3 | PE-F | Cu | PVC1 | -40/+80°C | ||||
RG-8A | gen. | 0,66 | 52 | 4 | 0,81 | 1,48 | 2,79 | 10,3 | PE-F | Cu | PVC2A | -40/+80°C | ||||
RG-8X | gen. | 0,84 | 50 | 1,46 | 2,64 | 4,9 | PE-HD | |||||||||
RG-9 | gen. | 0,66 | 51 | 4 | 10,66 | PE | PVC2 | -40/+80°C | ||||||||
RG-9A | gen. | 0,66 | 51 | 4 | 10,66 | PE | PVC2 | -40/+80°C | ||||||||
RG-9B | gen. | 0,66 | 50 | 5 | 10,66 | PE | PVC2 | -40/+80°C | ||||||||
RG-11 | gen. | 0,75 | 75 | 4 | 1,75 | 3 | 10,3 | Cu | PVC1 | -40/+80°C | ||||||
RG-11A | gen. | 0,75 | 75 | 4 | 1,75 | 3 | 10,3 | Cu | PVC2A | -40/+80°C | ||||||
RG-11 AU | gen. | 0,66 | 75 | 10,3 | PE | |||||||||||
RG-12 | gen. | 75 | 4 | 10,3 | PE | PVC2 | -40/+80°C | |||||||||
RG-12A | gen. | 75 | 5 | PE | PVC2A | -40/+80°C | ||||||||||
RG-13 | gen. | 74 | 4 | PE | 2xCu | PVC1 | -40/+80°C | |||||||||
RG-13A | gen. | 74 | 5 | PE | 2xCu | PVC2A | -40/+80°C | |||||||||
RG-14 | gen. | 52 | 5,5 | PE | 2xCu | PVC2 | -40/+80°C | |||||||||
RG-14A | gen. | 52 | 7 | PE | 2xCu | PVC2A | -40/+80°C | |||||||||
RG-22 BU | gen. | 0,66 | 95 | 1 | 10,7 | PE | výběhový typ | |||||||||
RG-24 | gen. | 0,66 | 125 | 3 | 24 | PE | Cu | 2xCu | výběhový typ | |||||||
RG-34 | gen. | 0,66 | 71 | 5,2 | 15,9 | PE | ||||||||||
RG-34A | gen. | 0,66 | 75 | 6,5 | 16 | PE | ||||||||||
RG-35 | gen. | 0,66 | 71 | 10 | 23,6 | PE | ||||||||||
RG-55 | gen. | 0,66 | 53,5 | 1,9 | 1,85 | 3,4 | 6 | 5,4 | PE | PE3 | -55/+80°C | |||||
RG-55A | gen. | 0,66 | 50 | 1,9 | 1,85 | 3,4 | 6 | 5,4 | PE | PVC2A | -40/+80°C | |||||
RG-55B | gen. | 0,66 | 53,5 | 1,9 | 1,85 | 3,4 | 6 | 5,4 | PE | PVC2A | -55/+80°C | |||||
RG-58 CU | gen. | 0,66 | 50 | 1,9 | 2 | 4 | 9 | 5 | PE | Cu pocínovaný | ||||||
RG-59 | gen. | 0,82 | 75 | 2,3 | 1,32 | 2,36 | 4,31 | 6,1 | PE | |||||||
RG-62 | gen. | 0,82-0,84 | 93 | 0,75 | 6,1 | PE-FF | ||||||||||
RG-63 BU | gen. | 0,84 | 125 | 0,75 | 10,3 | PE-cell | ||||||||||
RG-114 AU | gen. | 0,84-0,88 | 185 | 1 | 10,3 | PE-cell | ||||||||||
RG-140 U | gen. | 0,695 | 75 | 2,3 | 6 | PTFE | ||||||||||
RG-141 | gen. | 0,70 | 50 | 1,9 | 4,83 | PTFE | CuAg | |||||||||
RG-142 B/U | gen. | 0,70 | 50 | 1,9 | 1,5 | 2,68 | 4,85 | 4,95 | PTFE | CuAg | ||||||
RG-174 U | gen. | 0,66 | 50 | 1,5 | 3,4 | 6 | 11 | 2,8 | PE | Cu pocínovaný | ||||||
RG-178 | gen. | 0,69 | 50 | 1 | 1,8 | PTFE | CuAg | |||||||||
RG-179 | gen. | 0,70 | 75 | 1,2 | 2,5 | PTFE | ||||||||||
RG-179 A/B | gen. | 0,70 | 75 | 1.2 | 2,5 | PTFE | ||||||||||
RG-180 | gen. | 0,69 | 93 | 1,5 | 3,58 | PTFE | CuAg | |||||||||
RG-180 A/B/U | gen. | 0,69 | 95 | 1,5 | 3,58 | PTFE | CuAg | |||||||||
RG-188 AU | gen. | 0,70 | 50 | 1,2 | 3,2 | 5,8 | 10,3 | 2,7 | PTFE | CuAg | ||||||
RG-195 | gen. | 0,70 | 95 | 1,5 | 3,58 | PTFE | ||||||||||
RG-196 AU | gen. | 0,70 | 50 | 1 | 4,3 | 1,9 | PTFE | |||||||||
RG-213 U | gen. | 0,66 | 50 | 5 | 0,82 | 1,5 | 2,6 | 10,3 | PE | Cu | Cu | |||||
RG-213 US-100 | gen. | 0,66 | 50 | 5 | 0,6 | 1,01 | 2,11 | 10,3 | PE | Cu | ||||||
RG-214 US | gen. | 0,66 | 50 | 5 | 0,76 | 1,47 | 2,78 | 10,8 | PE | CuAg | ||||||
RG-217 | gen. | 0,66 | 50 | 7 | 0,56 | 1,05 | 2,05 | 13,8 | PE | |||||||
RG-218 | gen. | 0,66 | 50 | 11 | 0,33 | 0,65 | 1,35 | 22,1 | PE | |||||||
RG-220 U | gen. | 0,66 | 50 | 14 | 0,26 | 0,52 | 1,12 | 28,5 | ||||||||
RG-223 U | gen. | 0,66 | 50 | 1,9 | 1,85 | 3,4 | 6 | 5,4 | PE | CuAg | ||||||
RG-231 AU | gen. | 50 | 5* | PE-F | ||||||||||||
RG-251 | gen. | 75 | 8,5* | PS | Cu | Al | PE3A | -55/+80°C | ||||||||
RG-252 | gen. | 50 | 1 | PE | Cu | Al | PE3A | -55/+80°C | ||||||||
RG-302 U | gen. | 0.70 | 75 | 2,3 | 5,23 | PTFE | CuAg | |||||||||
RG-306 AU | gen. | 75 | 5,7 | 5.1 | PE-F | |||||||||||
RG-316 U | gen. | 0,70-0,79 | 50 | 1,2 | 3,2 | 5,54 | 9,8 | 2,5 | PTFE | CuAg | ||||||
RG-393 | gen. | 0,70 | 50 | 5 | 0,81 | 1,47 | 2,76 | 10 | PTFE | CuAg | ||||||
RG-397 | gen. | 50 | 5 | PTFE-cell | -55/+200°C | |||||||||||
RG-400 | gen. | 0,695 | 50 | 1,9 | 1,73 | 3,07 | 5,54 | PTFE | -55/+200°C | CuAg | ||||||
RG-400 | GORE | 0,75 | 50 | 3,5 | PTFE | |||||||||||
RG-401 | gen. | 50 | 3 | PTFE | -55/+90°C | |||||||||||
RG-402 | gen. | 50 | 2,5 | PTFE | -55/+100°C | |||||||||||
RG-403 | gen. | 50 | 1 | PTFE | -55/+200°C | |||||||||||
RG-404 | gen. | 50 | 2 | PTFE | -55/+200°C | |||||||||||
RG-405 | gen. | 0,695 | 50 | 1,5 | PTFE | -55/+100°C | Semi-Rigid | |||||||||
RLA10 | gen. | 0,85 | 50 | 10,3 | PE-cell | |||||||||||
RLF10 | gen. | 0,85 | 50 | 10,3 | PE-FF | |||||||||||
STM680-141/25 | King | 25 | 3,58 | PTFE | CuAg | Cu | Semi-Rigid | |||||||||
STM680-141/35 | King | 35 | 3,58 | PTFE | CuAg | Cu | Semi-Rigid | |||||||||

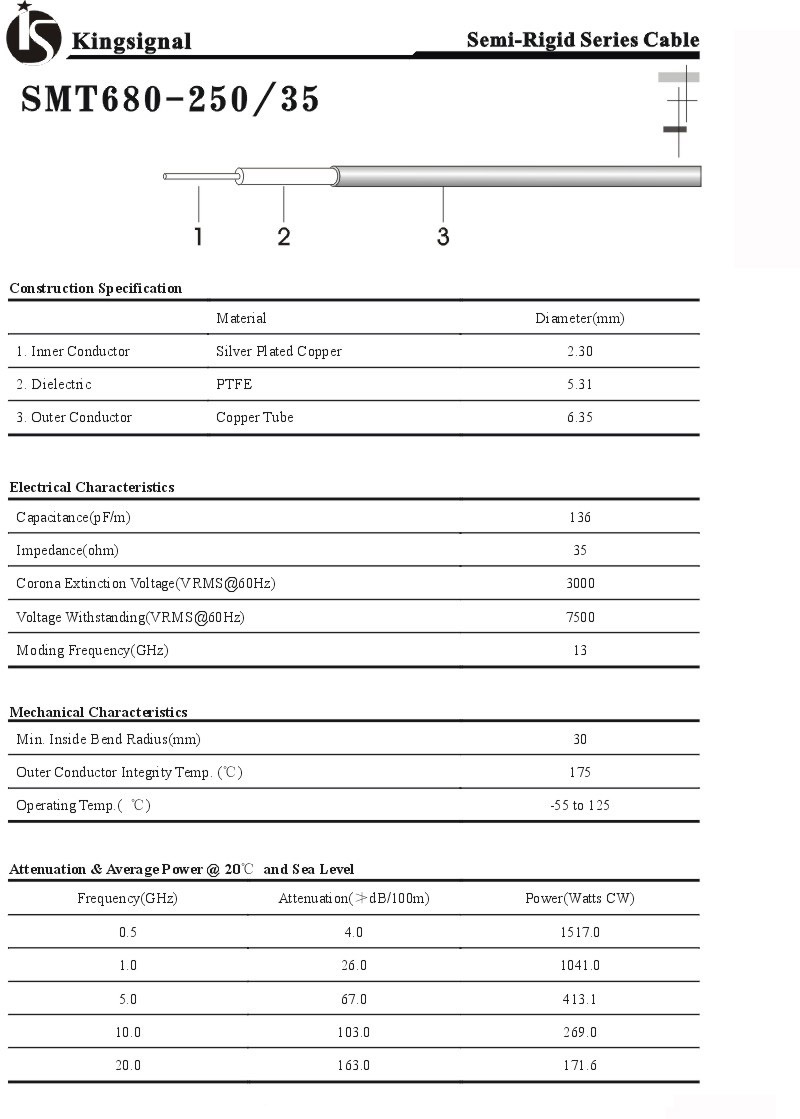

STM680-250/35 | King | 35 | 6,35 | PTFE | CuAg | Cu | Semi-Rigid | |||||||||

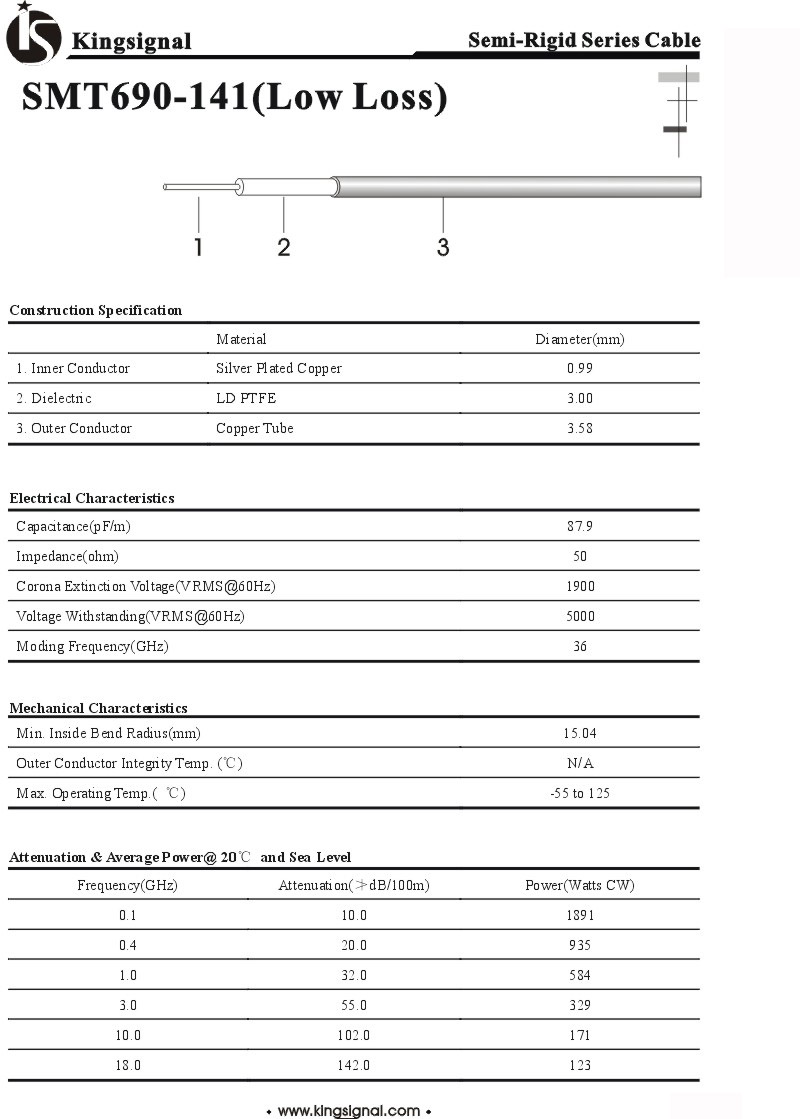

STM690-141 | King | 50 | 3,58 | PTFE | CuAg | Cu | Semi-Rigid | |||||||||
VCCOD 75-4,8 | Kablo | 0,81 | 75 | 7 | PE-F | RG-6 | ||||||||||
VCCOY 75-3,7 | Kablo | 0,81 | 75 | 6 | PE-F | RG-59 | ||||||||||
VCCOY 75-4,8 | Kablo | 0,81 | 75 | 7 | PE-F | RG-6 | ||||||||||
VCCOY 75-7,25 | Kablo | 0,81 | 75 | 10,3 | PE-F | RG-11 | ||||||||||
VCEOY 50-1,5 | Kablo | 0,66 | 50 | 2,8 | PE | |||||||||||
VCEOY 50-2,95 | Kablo | 0,66 | 50 | 5,0 | PE | |||||||||||
VCEOY 50-17,3 | Kablo | 0,66 | 50 | 22,0 | PE | |||||||||||
VCEOY 75-3,7 | Kablo | 0,66 | 75 | 6 | PE | RG-59 | ||||||||||
VCEOY 75-4,8 | Kablo | 0,66 | 75 | 7 | PE | RG-6 | ||||||||||
VCEOY 75-7,25 | Kablo | 0,66 | 75 | 10,3 | PE | RG-11 | ||||||||||
VCEOY 75-17,3 | Kablo | 0,66 | 75 | 22 | PE | RG-35 | ||||||||||
VFK 39 | Kablo | 0,67 | 75 | 0,85 | 1,6 | 3,1 | 10,3 | PE | ||||||||
VFPK 250 | Kablo | 0,67 | 75 | 1,6 | 2,85 | 5,2 | 6 | PE | ||||||||
VFPK 390 | Kablo | 0,67 | 75 | 0,85 | 1,6 | 3,1 | 10,3 | PE | ||||||||
VLEOY 75-3,7 | Kablo | 0,66 | 75 | 6 | PE | RG-59 | ||||||||||
VLEOY 75-7,25 | Kablo | 0,66 | 75 | 10,3 | PE | RG-11 |
poznánmky - vysvětlivky
vf | velocity factor (= zkracovací koeficient) |
ve sloupci "Kabel" | |
FRNC | halogenfrei, FRNC = Flame retardant non conterminating |
LSNH | Low Smoke No Halogen |
ve sloupci "max U" | |
* | = max peak |
ve sloupci "dielektrikum-material" | |
PE | Polyetylen |
PE-F | Pěnový polyetylen |
PE-FF | Pěnový polyetylen (fyzikální pěna) |
PE-HD | Vysokohustotní polyetylen |
PE-cell | Polyetylen se vduzchovými komůrkami |
PTFE | Polytetrafluoroethylen (Teflon) |
PTFE-cell | Polytetrafluoroethylen (Teflon)se vduzchovými komůrkami |
Foam | Pěna (asi PE-F) |
ve sloupci "jádro" a "stínění" | |
Al | hliník |
AlCu | poměděný hliník |
Cu | měd |
CuAg | postříbřená měd |
CuAl | pohliníkovaná měd |
CuSn | pocínovaná měd |
OFC | oxygen-free copper (bezkyslíková měď) |
výrobce | |
gen. | generický název -mnoho výrobců |
JSC | JSC WIRE & CABLE |
King | Shenzhen Kingsignal Cable Tech. Co., ltd. China |
Kablo | Kablo Bratislava |
RFS | Radio Frequency Systems |
SSB | SSB-Electronic GmbH, Germany |
TMS | Times Microwave Systems |
Tabulka "nového" značení kabelů Kablo Bratislava
1. písmeno | - určení | |||
V | vysokofrekvenční | |||
2. pismeno | - materiál a konstrukce jádra | |||
A | postříbřený CU - drát | |||
B | lanko z postříbřených CU - drátů | |||
C | CU - drát | |||
L | Cu - lanko | |||
3. pismeno | - dielektrikum | |||
C | plný polyetylen (PE) | |||
E | pěnový polyetylen | |||
F | plný FEP | |||
X | spec PE | nebylo obsaženo v původní normě | ||
4. pismeno | - stínění | |||
B | dvojité opletení postřbřenými mědénými drátky | |||
D | dvojité opletení měděnými drátky | |||
J | AlPET folie + opletení pocínovanými měděnými drátky min 50% | |||
K | AlPETAl folie + opletení pocínovanými měděnými drátky + AlPET folie | |||
L | AlPETAl folie + opletení pocínovanými měděnými drátky | údaj nejistý | ||
O | opletení měděnými drátky min 91% | |||
U | Cu folie + opletení měděnými drátky min 61% | |||
Z | podélně svařená Cu folie | |||
5. pismeno | - plášť | |||
Y | měkčené PVC (bílé, šedé, zelné nebo i černé) | |||
M | mrazuvdorný do -40°C | |||
E | polyetylen (zpravidla černý) | |||
6. pismeno | - (za pomlčkou- nepovinné) | |||
R | splňuje požadavky na nešíření ohně a požadavky na produkty hoření | |||
1. skupina | číslic - impedance | |||
2. skupina | číslic - vnější průměr |
