Универсален програматор за EEPROM & Microcontrolers !

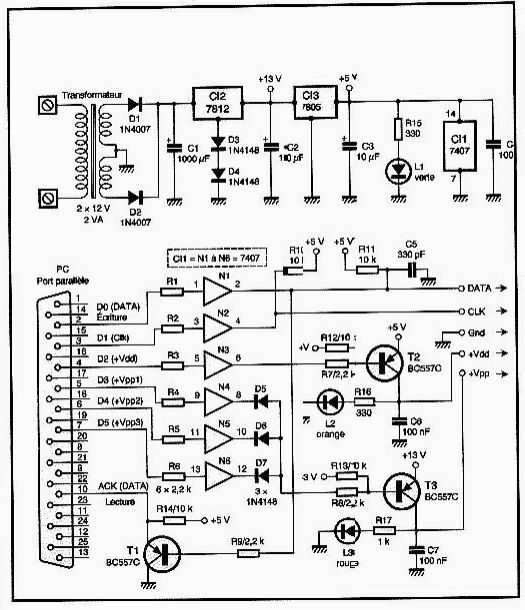

Историята на този програматор започна от едно подарено списание "ELECTRONIQUE PRATIQUE" :-) , т.е. "ПРАКТИЧЕСКА ЕЛЕКТРОНИКА" от LZ2TT при една от забежките ми по Ловеч ! Другото пък беше подкокоросването от едно приятелче да намеря лесно но практично изпълнение на универсален програматор - нещо на принципа за две пари машинка Hi ! Та тогава се сетих за тази схема и понеже и сам се канех от сто години да си скалъпя нещо за зор-заман се хванах та изпоизрисувах със Sprint-Layout v 4.0 платка наподобяваща оригинала. Само дето попромених малко схемата понеже трафчето ми беше с вторична намотка без среден извод с U ~15V

та турих един мини -грец за изправяне. Иначе всичко е ОК и особенно това че изходите са буферирани и ако се сбърка нещо то 7407 е за жълти стотинки така че не се скъпете да и подложите 14 краково цокълче. Хвърлете накриво по едно оче по схемата & картинките и ако прецените че Ви върши работа то прилагам и програмката IC-Prog 1.05 на руски. Останалото е парче текстолит, трафче, 6 цокълчета за IC + десетина чарка и още хамалогия с доза магарешки, по-скоро радиолюбителски инат !

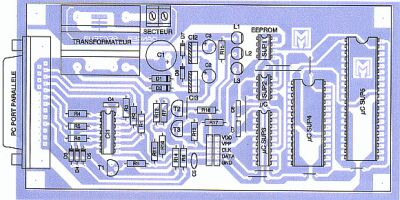

Това е платката която разчертах за мои си нужди като е във файл programator.lay за Sprint-Layout 4.0 а и разположението на детайлите мисля е по-ясно и от бял ден и за тези които за пръв път виждат платка !
