(2)TU-874 組み立て後編


前編の、プリント板組み立てと違い、ケースに組み込む作業は、得意/不得意があるとおもいます。自分でケース加工してラグ板配線することを思えば、こうしたキットのケース組み立ては天国みたいな作業なんですが、、

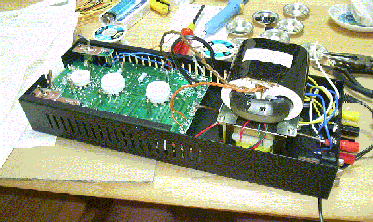

  1. 出力トランスを取り付けたところ

    2. opt
    ＮＦＢのシールド配線は注意する必要があります。
    とくに、今回（＝その時点だけ、特に）ＫＴ-８８が一本しか無いので、片方音が出たり/出なかったりが、ここらへんの単純配線で間違わないように、何度も見直しました。

  2. 電源トランスを取り付けたところ

    3. pwt
    見てのとおり３９，８００円のキットにもかかわらず、Ｒトランスです。
    交流点灯なので、ヒータの配線の撚りと、シールド線の引き回しに注意します。

  3. 出来上がり


    4. 横から見たところ。ＬＥＤが真空管の足元を、赤く照明しています。

    side
    正面から見たところ。手前の一本のヒータが点灯していないのです。

    front

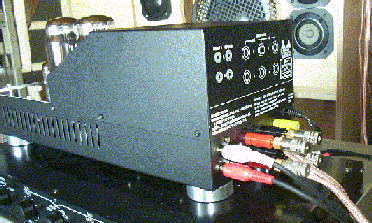

    後ろから見たところ

    back

  4. 当然方チャンネルしか音が出なかったのだが、、


    5. 一本は、ヒーターの導通が無かったのだから、当然点灯せず、音も出なかったのだが、、
    突然音（歪んだ）が出るようになって、３０分後ハム音が強くなったなと思ったら、、、

    burn
    目の前で真空が抜けて、ヒータが「シュバシュバッ」という音を立てて、白い光を放って上からメルトダウンしました。これを一部始終見たのは始めててした。

    -天国を見た気がしました-


    ビデオにとっておけばよかった。

  5. SUNEI TECHNO(SUNTEC KT-88)

    6. suntech
    すぐに大須の「海外通商」へＫＴ８８を買いに走りました。
    ペアで、中国管（曙光電子？SUNTEC等）が１万２千円、ロシア管（ソブテック）が１万９千円と、秋葉原や通信販売から比べると高めです。
    6CA7/EL34や、6LGCも考えましたが、SUNTECのKT88ペアにしました。
    ちなみに、曙光電子？とおもわれるエレキット付属のものと同一の管もありましたが、ペアで売られていたので、一本換えるというのは止めました。
    エレキットで補修パーツにしているのは、一本ですが７千円と、今となっては高いです。

    suntech
    家に帰りついて、差し替えたときには夕方になりましたが、おかげで良い雰囲気で音が出始めました。


管を換えるときに、もう一度配線とかを説明書と見合わせたのだけれど、
  1. 説明書の発光ダイオードの絵が間違っている
    長い足が「アノード」という文章は合っているんだけれど、絵が間違っているので、絵を見て刺した人は、点灯しないはず。
  2. 回路図の電解コンデンサー（Ｃ８？）の極性が逆
    基板のシルク印刷は合っているので、それに従っていれば極性は合っている。
がありました。
真空管のハズレ（足が悪かった？）を引いたのは、運が無かったとおもいます。
これさえなければ、売値で１０万円クラスのFETアンプに負けなかった（球が切れてて、組み立てに余裕が無かった）とおもいます。最初から部品を選んで組み立てれば、かなり良いものに化ける素養があります。
たしかに低価格でも、３００Ｂ/２Ａ３とは違った、はっきりした音の傾向を持ちますので、存在価値があります。三栄無線やトライオードにも、是非また販売してもらいたいものだとおもいます。
能率の良いスピーカに繋ぐと、残留ハムがあることに気がつくので、今一度配線を 見直したいところです。ヒータなど、撚り線で直接ソケットに配線したほうがいいかもしれません。
上記を除けば、安いとかを抜きにして、ＫＴ８８らしい、はっきりした安定した音がします。それだけでも、十分に驚くべき性能です。

BLUE TRAIN
８時間くらい、いろいろなＣＤで鳴らしっぱなしにしてから聞いてみて、あらためてＫＴ８８の人気というのがわかりました。ジャズ向きです。
３００Ｂのようにポールチェンバースのベースまでは聴けませんが、肝心のコルトレーンのサックスは、「こういう音だ」というブルノートの録音そのままにこのＫＴ８８は聴かせます。

(1)ＴＵ-８７４キット前編へ

ＴＵ-８７４の直流点灯化へ


念のためエレキットに切れた球を送ったところ、部品交換に応じていただけました。
代わりに送っていただいた球（おそらく曙光電子系）と、購入したSUNTECと聴き比べると、キットオリジナルのほうが、ソースを選ばない（SUNTECは、立ち上がりが良いが艶がないのでJAZZ向け）ので、オリジナルを常用球にしました。
