上記自作品は、写真の写りはいいのですが、そのシャンパンゴールドのもとは、タバコのヤニだったりする、オリジナルに負けないくらいの大変古いものです。。
これにも問題があって、方チャンネル音が出ないのと微小なノイズが出ている点です。
このクラスでは、単にS/Nといったスペックよりも最終的に音質まで満足できれば、いじった甲斐があります。

概要

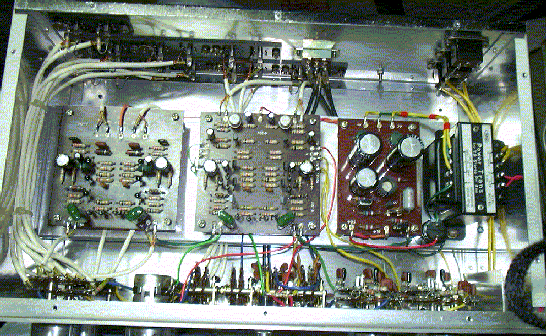

右から、電源、フラットアンプ、イコライザーです。
プリの出力レベルをLow/Highに切り替えられるのですが、そのスイッチのセンターで断線していました。これが音が出なかった要因で、ひとまず解決しました。
音は、今のプリアンプに比べると帯域が狭くてカマボコ型かもしれませんが、レコードを聴く分には、中押しのある真空管だった＃７に負けない音作りだとおもいました。
オリジナルがどうなっているかは知りません。

イコライザ、フィルタ切り替えスイッチ


上記４つの切り替えスイッチのうち、左から２番目の

1. col.
   RIAAで統一される前のコロンビアが出していたＬＰの特性
2. RIAA
   いわゆる今のＬＰの特性
3. OLD78
   SPレコードの特性
に切り替えられるイコライザであることが、この機種の特徴です。 右２つのLPF/HPFのカットオフもレコード時代ならの周波数です。
おそらくオリジナル（このアンプでは省略されている）では、左のテープモニタのスイッチで、ヘッドアンプの回路に繋がったのだとおもいます。初期の頃のテープデッキは、出力が小さくて、その増幅部分をプリアンプが受け持って、早送りに出る「キュルキュル」音でツイータを飛ばさないようにカットする機構までついていたもの（ONKYO P-303）がありました。

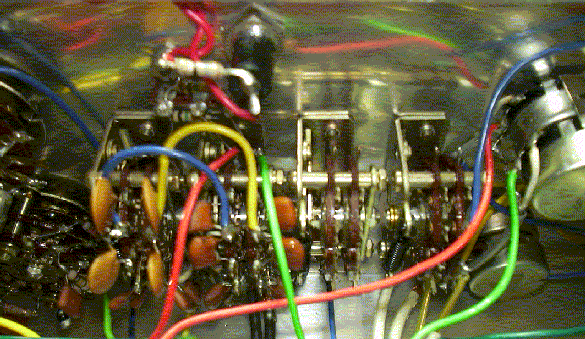

前記の切り替えスイッチを裏からみたのが上記の写真で、今では手に入らない機構品です。

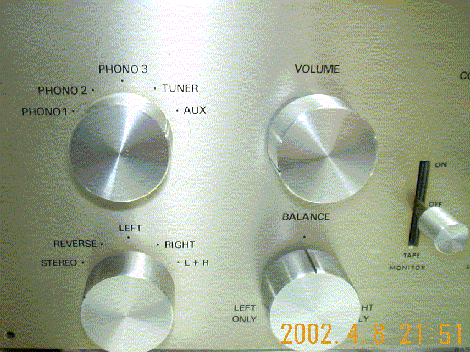

セレクタ、ボリューム、バランス


PHONO入力が３つあります。
他は今のアンプと似たようなものです。

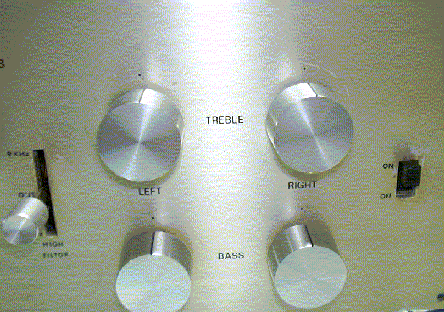

左右独立トーンコントロール


トーンコントロールは、あまり使わないほうなので、この左右独立というのは、すごい贅沢に見えます。２連ボリューム/スイッチが高いからだけだったりして、、

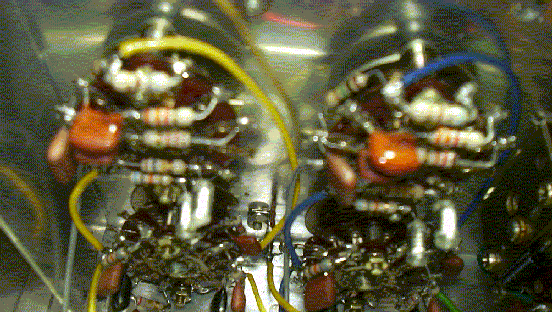

これが上記トーンコントロールの裏側で、ボリュームではなくてスイッチで、プラスマイナスそれぞれ４ステップまで調整できます。
