プッシュプル・デュアル
ウーファ２個を背中合わせに
「低域は重要だ」とおもうので、この際、これまでになく（バックロード、バスレフなど）徹底した機構を使って、究極の結論を引き出すことを考えつきました。というのも、安く１６Ω４本の２０ｃｍウーファがみつかった（だけ）からですが。
バーチカルツインとは違う
ウーファを２個というと、今ならバーチカルツインなど、トールボーイの箱に、縦に２個ウーファがつくのが普通。しかし、今回作ったのは、そうではなく、表の１個の裏（箱の中）に、背中合わせの同一ユニットを入れて、逆相で接続したもの。表のユニットが、コーン紙を前に出そうというときには、中のユニットが後ろにコーン紙を押して、その空気圧で、前のユニットが前に出すのを手伝うというもの。背中合わせの同一ユニットというのがポイント。磁気のキャンセルなど、低歪化を手伝う面もある。製品では、デンオンのSC-E727Rがある。バーチカルツインのように、全体の効率は上がらないが、リニアリティは、他の方法など比較にならないほど向上する（はず）。個人で20cmのユニット使って作った人は、世の中広しといえども、まだ数えるほどしかいないはず。
正相の表のユニット
まずは表のユニットを取り付ける。これは普通の光景。
-

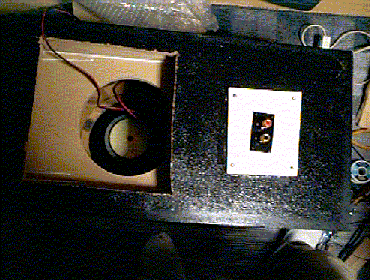

中のユニットを取り付ける前
前のユニットのマグネットの後ろに、中のユニットのバッフルがある。と書くと簡単だが、そのように加工するのに手が傷とマメだらけになった。
-

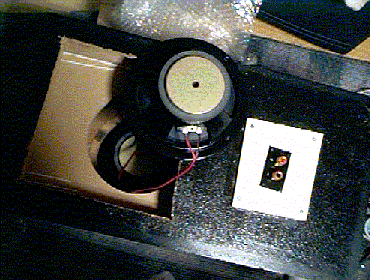

中のユニットは逆相に

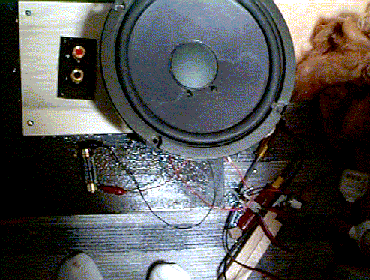

逆相といっても、たかがプラスとマイナスを反対に配線するだけなのだが、これが本当にコーン紙の動きに合うか、念のため、乾電池でコーン紙の動きを確認したくなるのが人情。
ほれ、このとおりの配線になっているじゃないかと念を押す。

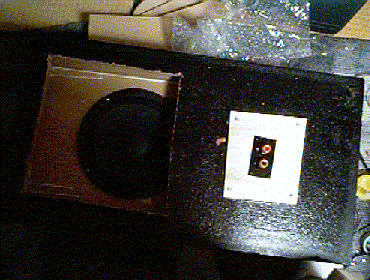

日の目を見ない中のユニット
中のユニットを取り付けたところ。このユニットは、これ以降、明るい世界とは隔離されて、ただひたすら表のユニットの補助として働く役目を務める。

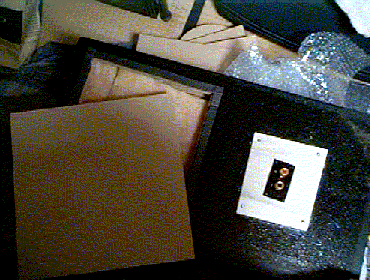

裏の板を締める
中のユニットの保守用に、背面の板は固定せず、隙間テープを使って木ネジ止めにした。

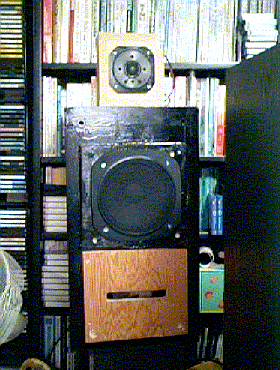

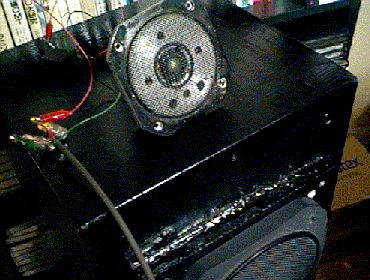

ツイータを足す
ウーファだけでも（基音だけ）リアリティがあるので聴けるが、はやりツイータが欲しいところ。NS-500についていたベリリウム（毒性があるので廃番）のツイータを入れて、2.2μF,4.4μF,6.8μFと、カットオフを変えて入れてみたけれど、どれも合わず。
プッシュプル・デュアル（一般名称か？）は、２個使っても効率が上がるわけではないので、PAとかのプロユースもなく、ユニット２個分お金払っても１個しか見えていないので、コンスーマにも向かないけれど、リニアリティは確実に向上した。
というのも、そもそもこの１６Ω２０ｃｍウーファ自体、単品ではぱっとしないPAのユニットである。丈夫さがとりえの、音楽鑑賞向きではないウーファなのにもかかわらず、２個背中合わせに箱に入れただけで、アルティックの大口径みたいに、ウーファだけでも楽器が鳴っている感じになった。
凝った機構とは裏腹の、素直な音の出方がするので、２ウェィに使うハードドームツイータとは合わない。とはいえ持ち合わせが無いから困った。
