Modifica Rotore Antenna AR33

di IV3GFN - Giuseppe (Pino) Steffè

Ovvero: come ti trasformo un AR33 in un CD45

Un interessante articolo di I2ACC sulla rivista Radiokit Elettronica del mese di Ottobre 2005 mi fece ricordare d'avere in cantina un rotore dello stesso modello che avevo smontato dal tetto quando mi trasferii da Trieste. Ricordavo d'averlo accantonato perchè non girava più ed era bloccato. Nel frattempo cedetti il control box (del CD45) ad un amico che ne aveva bisogno e per tredici anni il tutto giaque dimenticato in uno scatolone.

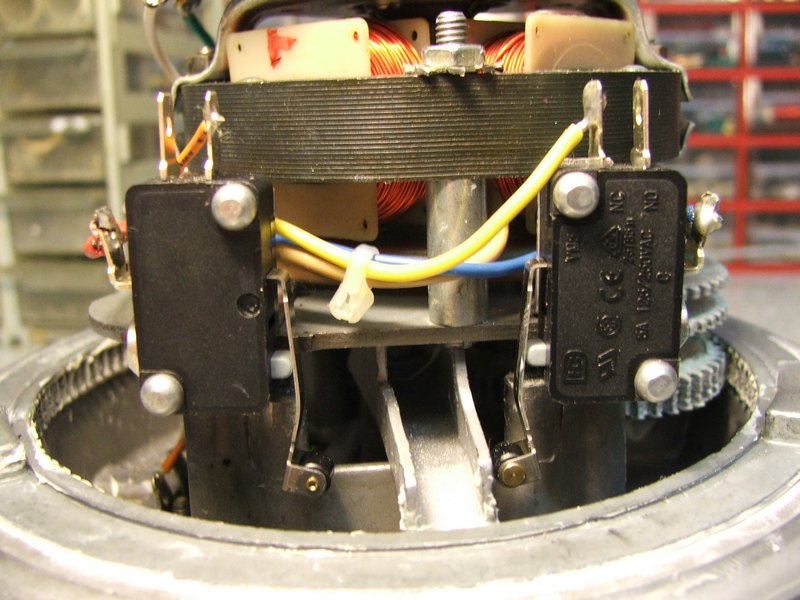

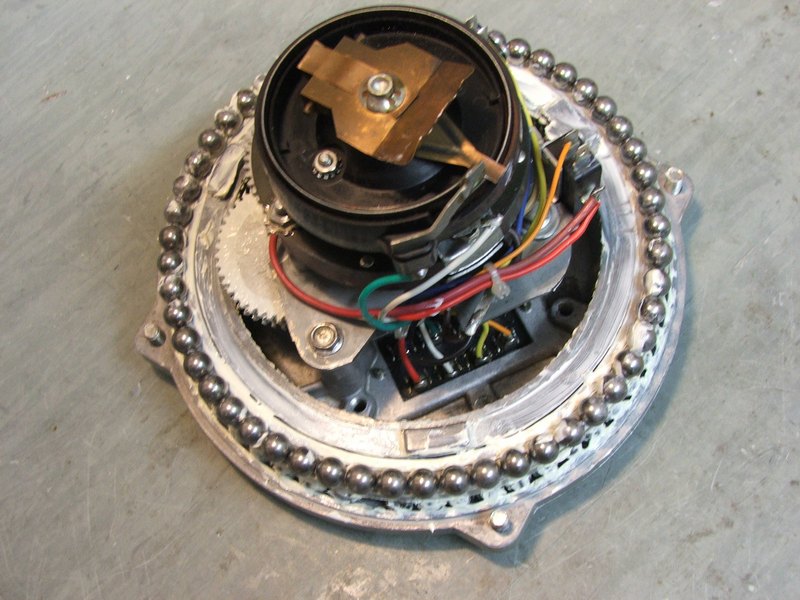

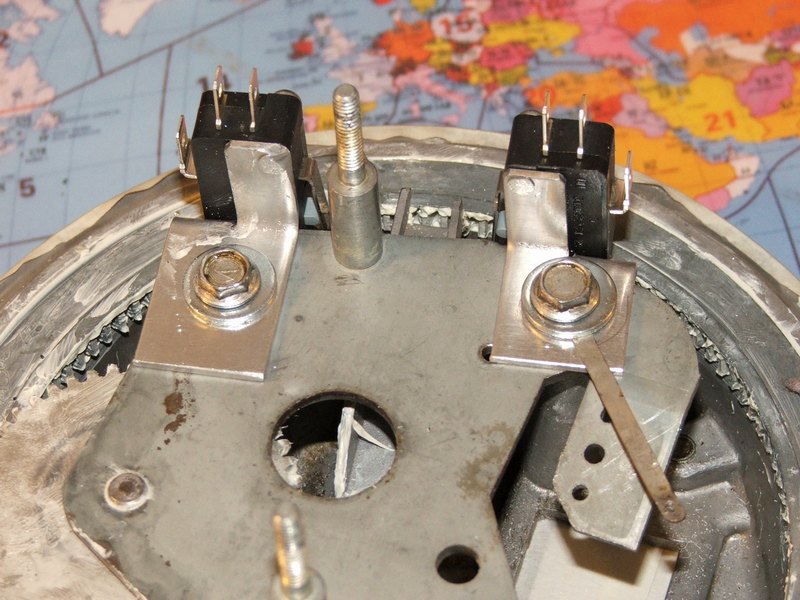

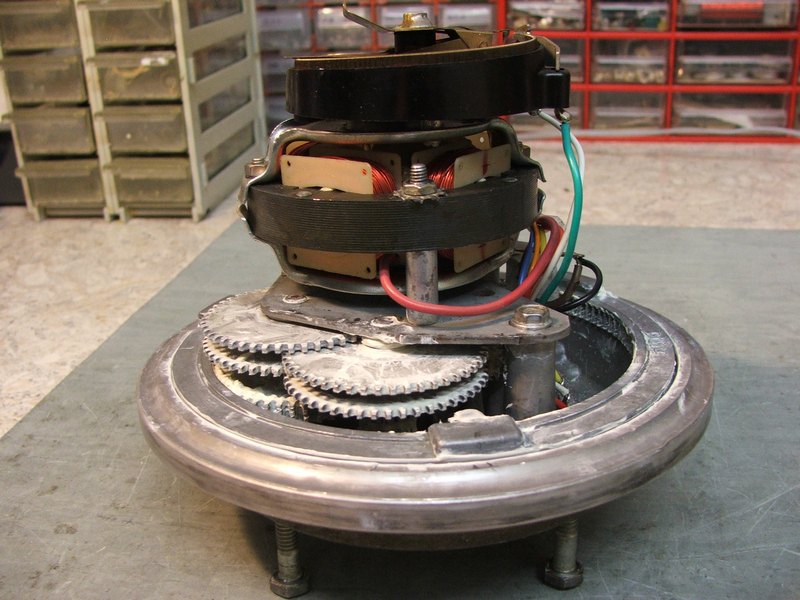

Quando lo smontai scoprii la causa del guasto: il "ball retainer", che tiene equidistanti le sei sfere per ogni lato, si era spezzato e le sfere si erano spostate tutte da un lato provocando lo scavalcamento della leva di fine corsa; fortuna volle che nessun danno fosse riportato dalla resistenza variabile da 500 ohm che già anni prima avevo sostiuito al posto di quella originale da 1000 ohm, questo per renderlo compatibile con il control box del CD45. Come si può vedere dalle foto, ho montato i microswitch di fine corsa e 100 sfere da 3/8 costate 10 Euro. Si riempie quasi tutta la sede lasciando libero lo spazio sufficiente per permettere il corretto rotolamento del tutto. Per tenere in sede le sfere ho usato un grasso al litio sufficientemente viscoso. Per i dettagli rimando all' articolo di cui sopra.

Download Manuale CD45 - (PDF 1860 KB)
