Grimenton VLF
trasmittente
17,2 Khz
http://en.wikipedia.org/wiki/VLF_transmitter_Grimeton
http://www.alexander.n.se/
Radiostation Grimeton SAQ
http://alexander.n.se/radiostationen/
Il trasmettitore Grimeton VLF è un VLF impianto
di trasmissione a Grimeton vicino a Varberg , Svezia .
E' l'unico realizzabile trasmettitore macchina in tutto il mondo ed è
classificato come Patrimonio Mondiale dell'Umanità .
Il trasmettitore è stato costruito nel 1922-1924 [ 1 ] , per funzionare
a 17,2 kHz, anche se è progettato per le frequenze intorno a 40 kHz.L'elemento
radiante è un aereo filo appeso su sei 127-metri di altezza in acciaio
autoportanti piloni , che sono a terra.
Il trasmettitore Grimeton VLF posizione è utilizzato anche per le
trasmissioni ad onde corte, FM e TV broadcasting . A tal fine, un metro
alta 260 stallati albero struttura in acciaio è stata costruita nel 1966
accanto all'edificio contenente il trasmettitore 40 kHz.
Nel 1945 il trasmettitore Grimeton VLF il gemello stazione Nadawcza
Radiostacja Transatlantycka Babice in Babice , la Polonia è stata
distrutta. Fino al 1950, il trasmettitore Grimeton VLF è stato usato per
la telegrafia transatlantica radio Radio Centrale a Long Island, New
York , USA. Dal 1960 fino al 1996, ha trasmesso l'ordine
di sottomarini nella marina svedese .
Nel 1968 un secondo trasmettitore è stata installata che utilizza
l'antenna stessa macchina ma con trasmettitore a transistor e tubo di
tecnologia. Il trasmettitore macchina diventano obsolete nel 1996 e andò
fuori servizio. Tuttavia, poiché era ancora in buone condizioni è stato
dichiarato monumento nazionale e può essere visitata durante l'estate.
Il 2 luglio 2004, il trasmettitore Grimeton VLF è stata
dichiarata Patrimonio Culturale Mondiale dal sito dell'UNESCO . Continua
ad essere utilizzato in occasioni speciali come Alexanderson Giorno per
trasmettere messaggi Morse a 17,2 kHz. Il suo nominativo è SAQ. Il
trasmettitore dal 1960 è ancora utilizzato dalla marina svedese. Dal
momento che utilizza la stessa antenna del trasmettitore macchina, un
funzionamento simultaneo di entrambi i trasmettitori, che richiederebbe
costosi filtri di frequenza , non è possibile. Pertanto le trasmissioni
speciali da quella del trasmettitore della macchina sono molto rari.
Trasmissioni recente SAQ sono state effettuate 4 luglio, 24 ottobre e 24
Dic 2010, e il 4 gennaio, 14 aprile e il 3 luglio 2011. La trasmissione
da SAQ alle 08:00 UTC alla vigilia di Natale (24 dicembre) si ripete
ogni anno.
I l convertitore di seguito è stato costruito per utilizzare con il mio
FT817, ma funzionerà con la maggior parte dei ricevitori SW. Il
circuito è costituito da un filtro passa-basso (vedi starter giallo in
basso) caricamento, in un mixer doppio bilanciato SBL1 collegato "alla
rovescia" con la porta IF come ingresso principale RF, un oscillatore al
quarzo 12 MHz locale, un 2N2904 IF pre-amp alimentando l'uscita a
12.0172MHz (12MHz + 17.2kHz) nel FT817 in modalità CW. Naturalmente la
scelta del cristallo dipende da ciò che è nella casella posta
indesiderata. Il convertitore
funziona ragionevolmente bene da pochi kHz fino a circa 100 kHz.L'antenna
era il mio filo di solito casuale giù nel giardino sintonizzato contro
il terreno riscaldamento centralizzato. Vedrete che non sono in PCB
grandi - nidi ratti sono più il mio stile! Ciò
dimostra che un circuito può essere gettato insieme in fretta e si mise
al lavoro con risultati pienamente accettabili. Appena
prima delle 8 SAQ RST559 era con me, mentre MSF sul 60kHz era RST599 +. Non
identificati segnali dati in tutto erano RST589 20kHz. I
segnali iniziali erano solo "VVV de SAQ", per poi seguire un breve
messaggio in CW che ho copiato. Ho
inviato loro una e-mail report con una registrazione MP3 dei segnali
come li ho ascoltati e da allora ho ricevuto una bella cartolina QSL da
loro che è ora sulla parete della mia baracca. mio
circuito, lungi dal ottimizzato come è stato progettato e costruito in
soli 20 minuti, è mostrato sotto. Ciò
è mostrato solo per le idee e si sono probabilmente in grado di fare
qualcosa di molto meglio con più cura. Reception
sarebbe stato possibile senza l'IF preamplificatore troppo. Per
l'uso su 136kHz o nella banda LF NDB, ridurre i valori dei valori di
filtro passa-basso. Vedere
questo link per un calcolatore
on-line il valore LC LPF da
WA4DSY. lasso
di tempo il video sulla sinistra è di OK1VEN e gli mostra la costruzione
del convertitore.
http://sites.google.com/site/g3xbmqrp/Home/saq
La vigilia di Natale 2006 ho voluto provare a
copiare il VLF segnali del codice Morse da SAQ in Grimeton nel
sud della Svezia.
Queste trasmissioni speciali CW commemorativa accadere ogni
pochi mesi.
Questo è un breve riassunto di questo tentativo.
Trasmissioni CW su VLF sono rari oggi come maggior parte delle
stazioni rimanenti VLF utilizzare modalità dati.
Una versione bread boarded
SAQ è stato costruito tra il 1922 e il 1924.
Il trasmettitore 200kW era, ed è ancora, insolito in quanto è
costituito da un generatore di corrente alternata (alternatore).
L'antenna
si compone di sei 127m antenna torri poste a intervalli di 380 m
con il 46m incrociato le braccia portando le otto fili antenna
di rame.
Il 1 Dicembre, 1924 sua prima trasmissione con il nominativo SAQ
su 16,1 kHz, ma questo è stato poi cambiato in 17.2kHz su quale
frequenza opera occasionalmente oggi.
Oggi la stessa stazione e le antenne sono conservati come sito
Patrimonio Mondiale dell'UNESCO circa 80 anni dopo.
Una versione più ordinato della basetta a
sinistra è mostrato a destra dopo che era stato inscatolato.
http://www.sm7ucz.se/Aktiv_antenn/Active_antenna.htm
|
SBL1 COME RIPORTATO SOTTO
PROGETTO FINITO DELL' AUTORE
|
 |
|
HOME MADE PCB CONVERTITORE
12Khz
 |

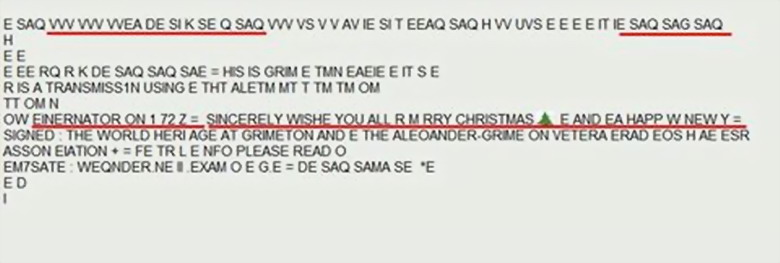

Il primi ascolti del segnale 501.306
|
IL mio primo record
di ascolto utilizzando una canna da pesca del 472khz
B eacon
17,2 kHz
SAQ
Anche quest'anno 2016 Natale ho partecipato ascolto sui 17,2 khz con la canna da pesca
utilizzata per le mie trasmissione sui 137khz 472khz ci regala la sua
trasmissione sulle onde lunghe.
http://njdtechnologies.net/110216/
Avanti Relè
per U3S
Avanti Record
Menu 472-50
Vai in alto
|
IK1HGI INFORMA
sperimentazione
coloro operatori su auto costruzione Grazie 73 Antonio& Buona Visione
|
|
