Nuovo Trasformatore LF / MF

Testato 01 Settembre 2017

LF amp


Dopo le vacanze estivi ho iniziato a capire meglio per la mia canna da pesca di poter collegare con le corde di sostegno, in alto dove si muove molto di pił.

http://www.hanssummers.com/

 http://www.472khz.org/

  Oggi i primi test 05 Settembre  2017 le prime prove effettuate con con il nuovo trasformatore 20 mW EIPR con un amplificatore realizzato per le bande MF / LF, per capire con la propagazione scarsa in questo periodo ancora non e buona, sono riuscito ha farmi ascoltare utilizzando anch'essa una la canna da pesca gia sperimentata nei ultimi mesi con il mio il penultimo trasformato da 25 watt EIRP. si raggiunge  la potenza in torno 0,4 mW la volevo  sperimentare sempre utilizzando la potenza 200 mW, questo la cosa che mi piace di sperimentare

  Schema Gioco pratica

Circuito PA

LPF

  Schema Gioco pratica

Un consiglio alcuni info su ottenuti per le mio prove di sperimentazione per cui sta a voi la scelta di provare e capire la differenza di come aumentare la potenza.

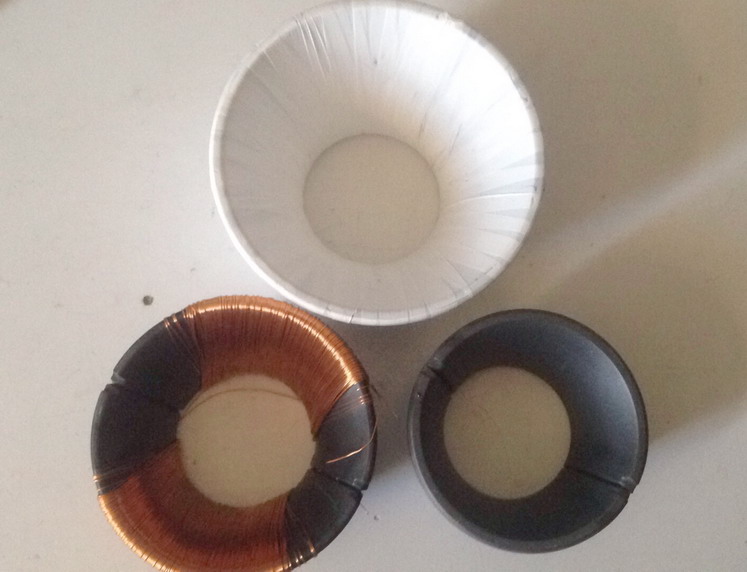

Gioco TV ferrite tornitale Alta tensione

LF amp

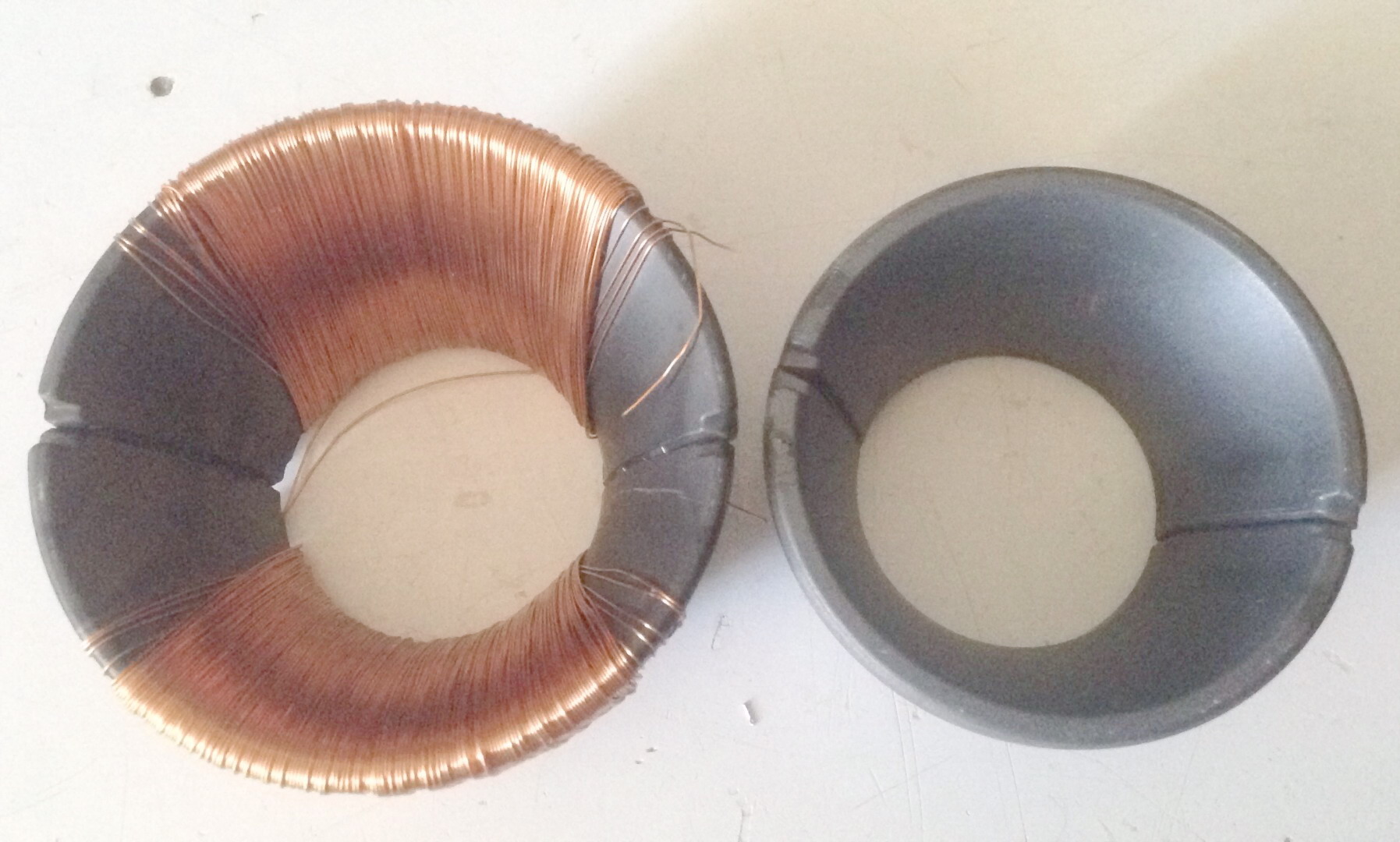

Gioco TV ferrite tornitale, Ų 9,5 (Dia.) X 4,75 millimetri Alt.

LF amp

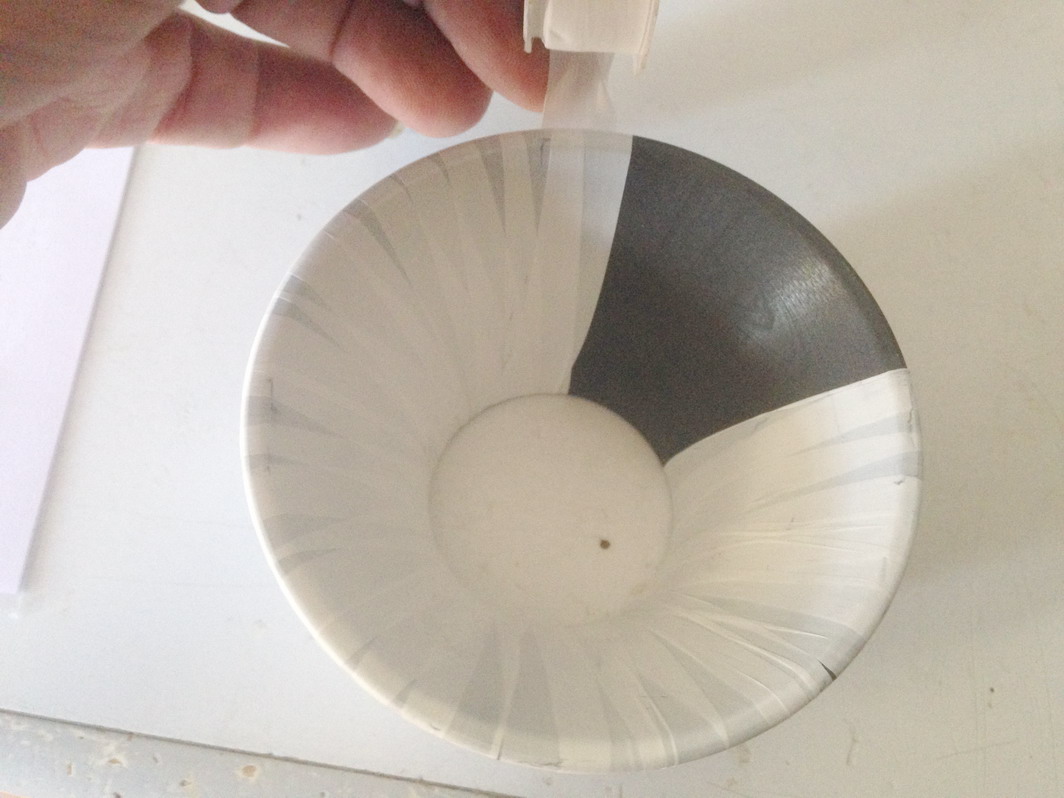

Utilizzato nastro idraulico

Utilizzato nastro idraulico

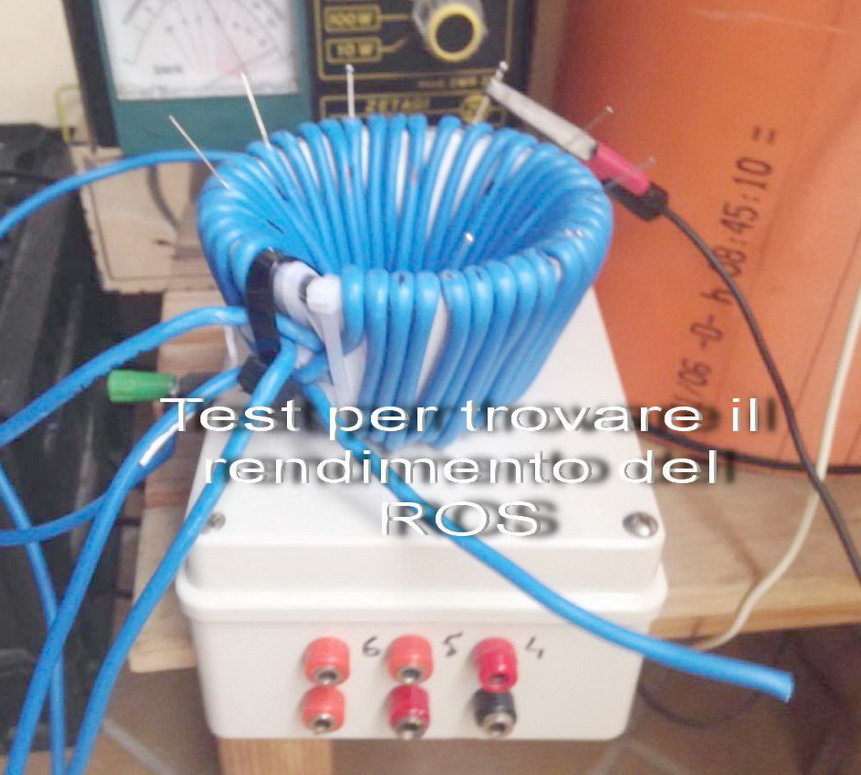

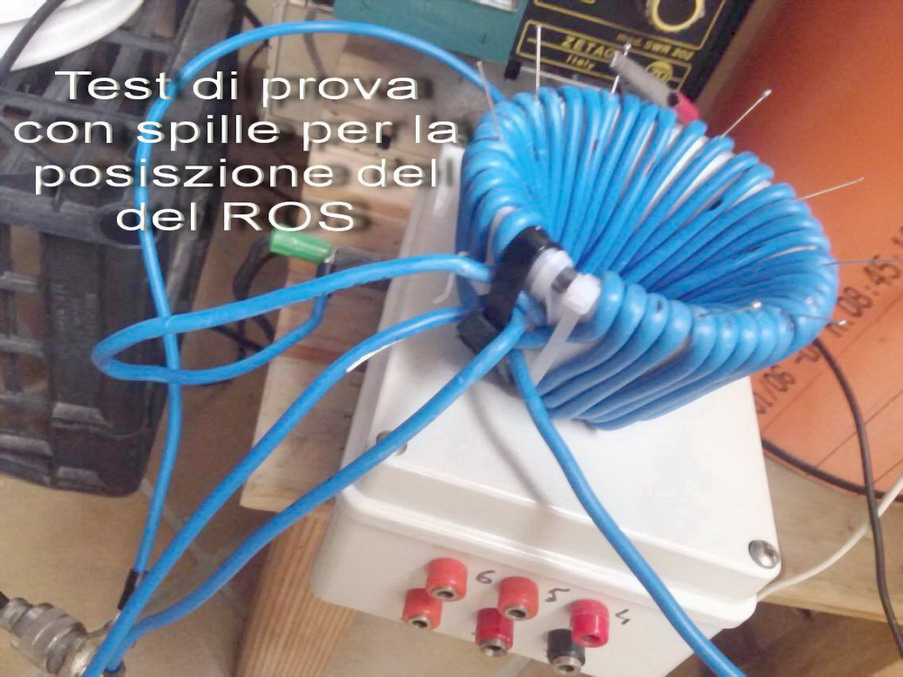

Le posizione con spille del ROS

Le posizione con spille del ROS

Le posizione con spille del ROS

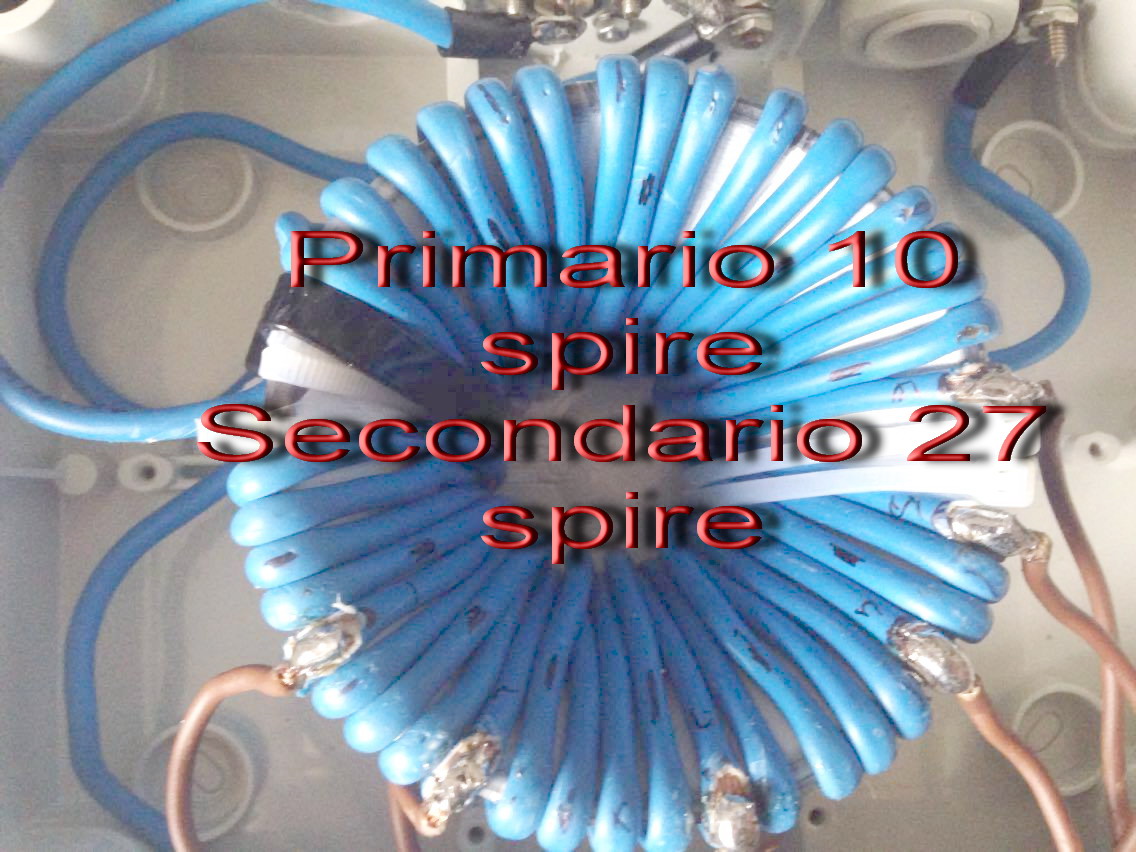

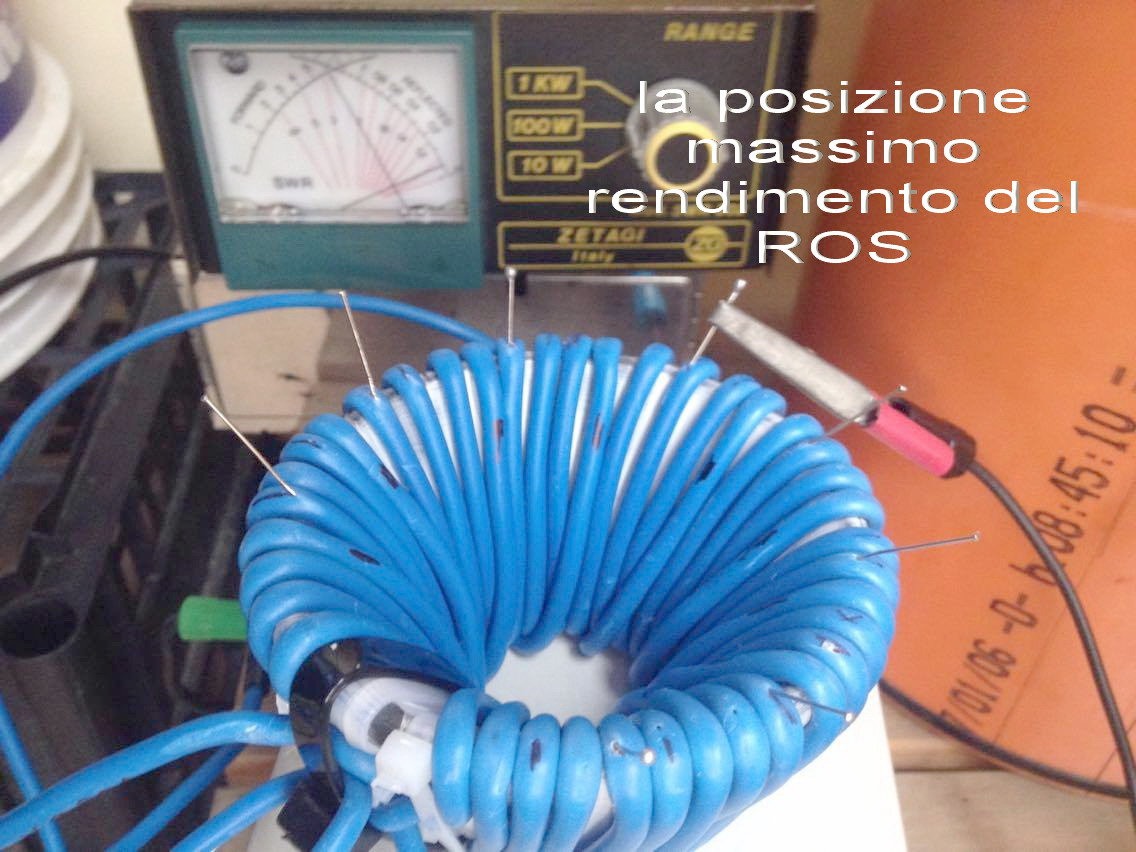

Trovato le posizione finale

I mie gioelli di lavoro MF LF

Variometro le posizione di controllo MF LF

Potenza di 1 Watt EIRP

Led indica quando posso toccare per controlli ON-OFF


Test di tensione lavoro 13,5+ volt


Test di tensione lavoro 20+ volt



La primi risultati dopo i primi test con  Gioco Trasformatori di tensione TV


2017-09-21 22:16   IK1HGI   0.475691   -21   0   JN45jj   0.2   DK7FC/P   JN49ik   449   359
 2017-09-21 22:16   IK1HGI   0.475688   -27   0   JN45jj   0.2   F4DTL/5   JN18fp   601   309
 2017-09-21 22:16   IK1HGI   0.475689   -25   0   JN45jj   0.2   DL1GCD/1   JN48ar   375   352
 2017-09-21 22:08   IK1HGI   0.475688   -23   0   JN45jj   0.2   DL2IC   JO30br   625   343
 2017-09-21 22:08   IK1HGI   0.475691   -22   0   JN45jj   0.2   DK7FC/P   JN49ik   449   359
 2017-09-21 22:08   IK1HGI   0.475688   -19   0   JN45jj   0.2   PA3ABK/2   JO21it   774   339
 2017-09-21 22:08   IK1HGI   0.475688   -15   0   JN45jj   0.2   F6CNI   JN19qb   577   317
 2017-09-21 22:08   IK1HGI   0.475688   -21   0   JN45jj   0.2   F59706   JN07th   590   294
 2017-09-21 22:00   IK1HGI   0.475691   -21   0   JN45jj   0.2   DK7FC/P   JN49ik   449   359
 2017-09-21 22:00   IK1HGI   0.475688   -26   0   JN45jj   0.2   HF7A   JO91oq   1036   44
 2017-09-21 22:00   IK1HGI   0.475688   -22   0   JN45jj   0.2   PA3ABK/2   JO21it   774   339
 2017-09-21 22:00   IK1HGI   0.475690   -26   0   JN45jj   0.2   PA3GFE   JO21rk   715   341
 2017-09-21 22:00   IK1HGI   0.475691   -22   0   JN45jj   0.2   DK7FC   JN49ik   449   359
 2017-09-21 22:00   IK1HGI   0.475688   -21   0   JN45jj   0.2   DL2IC   JO30br   625   343
 2017-09-21 22:00   IK1HGI   0.475688   -26   0   JN45jj   0.2   DL1GCD/1   JN48ar   375   352
 2017-09-21 22:00   IK1HGI   0.475688   -21   0   JN45jj   0.2   F59706   JN07th   590   294
 2017-09-21 22:00   IK1HGI   0.475690   -23   0   JN45jj   0.2   DK2DB   JN48fw   395   356
 2017-09-21 21:56   IK1HGI   0.475689   -28   0   JN45jj   0.2   PA3GFE   JO21rk   715   341
 2017-09-21 21:56   IK1HGI   0.475688   -9   0   JN45jj   0.2   F6CNI   JN19qb   577   317
 2017-09-21 21:56   IK1HGI   0.475688   -20   0   JN45jj   0.2   F59706   JN07th   590   294
 2017-09-21 21:56   IK1HGI   0.475688   -27   0   JN45jj   0.2   DL1GCD/1   JN48ar   375   352



http://spots.microwavers.es/index.php

RECORD IN WSPR SUI 474,200 Khz

data 05 Ottobre 2017

2017-10-05 19:36 IK1HGI 0.475690 -22 0 JN45jj +23 0.200 LA3EQ JO28xj 1458 906

RECORD IN WSPR SUI 474,200 Khz

data 05 Ottobre 2017

2017-10-05 22:00 IK1HGI 0.475690 -22 0 JN45jj +23 0.200 EI8JK IO51do 1522 946




Timestamp       Call    MHz  SNR Drift Grid Pwr Reporter RGrid km az
2017-10-05 20:24   IK1HGI   0.475690   -27   0   JN45jj   0.2   DC5AL-R   JO31lk   685   349
 2017-10-05 20:24   IK1HGI   0.475690   -13   0   JN45jj   0.2   DK7FC/P   JN49ik   449   359
 2017-10-05 20:24   IK1HGI   0.475692   -24   0   JN45jj   0.2   GW3UCJ   IO81cr   1161   312
 2017-10-05 20:18   IK1HGI   0.475690   -13   0   JN45jj   0.2   F6CNI   JN19qb   577   317
 2017-10-05 20:18   IK1HGI   0.475694   -16   0   JN45jj   0.2   DL4RAJ   JN68kj   455   41
 2017-10-05 20:18   IK1HGI   0.475690   -12   0   JN45jj   0.2   DK7FC/P   JN49ik   449   359
 2017-10-05 20:18   IK1HGI   0.475690   -26   0   JN45jj   0.2   DL1GCD/1   JN48ar   375   352
 2017-10-05 20:18   IK1HGI   0.475689   -9   0   JN45jj   0.2   DH5RAE   JN68qv   521   40
 2017-10-05 20:18   IK1HGI   0.475691   -25   0   JN45jj   0.2   G4ZFQ   IO90ir   954   312
 2017-10-05 20:18   IK1HGI   0.475689   -24   0   JN45jj   0.2   DF6MK   JN68ik   450   40
 2017-10-05 20:18   IK1HGI   0.475690   -24   0   JN45jj   0.2   IW4DXW   JN64bw   266   100
 2017-10-05 20:18   IK1HGI   0.475690   -13   0   JN45jj   0.2   IK6BAK   JN63kr   373   118
 2017-10-05 20:18   IK1HGI   0.475690   -15   0   JN45jj   0.2   DK7FC/P   JN49ik   449   359
 2017-10-05 20:12   IK1HGI   0.475690   -8   0   JN45jj   0.2   F6CNI   JN19qb   577   317
 2017-10-05 20:12   IK1HGI   0.475689   -19   0   JN45jj   0.2   DF6MK   JN68ik   450   40
 2017-10-05 20:12   IK1HGI   0.475690   -18   1   JN45jj   0.2   DK7FC/P   JN49ik   449   359
 2017-10-05 20:12   IK1HGI   0.475692   -28   0   JN45jj   0.2   GW3UCJ   IO81cr   1161   312
 2017-10-05 20:12   IK1HGI   0.475690   -21   0   JN45jj   0.2   DK7FC/P   JN49ik   449   359
 2017-10-05 20:12   IK1HGI   0.475690   -22   0   JN45jj   0.2   DL1GCD/1   JN48ar   375   352
 2017-10-05 20:12   IK1HGI   0.475690   -14   0   JN45jj   0.2   IK6BAK   JN63kr   373   118
 2017-10-05 20:12   IK1HGI   0.475691   -23   0   JN45jj   0.2   PA2W   JO22lf   810   341
 2017-10-05 20:06   IK1HGI   0.475692   -22   1   JN45jj   0.2   DL6TY   JO44lo   1024   1
 2017-10-05 20:06   IK1HGI   0.475690   -19   0   JN45jj   0.2   DK7FC/P   JN49ik   449   359
 2017-10-05 20:06   IK1HGI   0.475689   -21   0   JN45jj   0.2   DF6MK   JN68ik   450   40
 2017-10-05 20:06   IK1HGI   0.475690   -13   0   JN45jj   0.2   F6CNI   JN19qb   577   317
 2017-10-05 20:06   IK1HGI   0.475690   -23   0   JN45jj   0.2   DK7FC/P   JN49ik   449   359
 2017-10-05 20:06   IK1HGI   0.475689   -26   0   JN45jj   0.2   DH5RAE   JN68qv   521   40
 2017-10-05 20:06   IK1HGI   0.475694   -13   0   JN45jj   0.2   DL4RAJ   JN68kj   455   41
 2017-10-05 20:06   IK1HGI   0.475690   -23   0   JN45jj   0.2   LA3EQ   JO28xj   1458   353
 2017-10-05 20:06   IK1HGI   0.475691   -23   0   JN45jj   0.2   PA2W   JO22lf   810   341
 2017-10-05 20:06   IK1HGI   0.475690   -22   0   JN45jj   0.2   IK6BAK   JN63kr   373   118
 2017-10-05 20:00   IK1HGI   0.475691   -19   0   JN45jj   0.2   PA2W   JO22lf   810   341
