Le prime prove 136 Khz
IL
10 Giugno 2017, Successivamente mie stato detto da Riccardo di utilizzare altro tipo di integrato, fare un piccolo modulatore ha consigliato, di usare un 4070 XNOR per poter modula con il EbNaut.
Per generato un segnale LF un oscillatore ci
permettere una frequenza esatta del modulo GPS tipo
NEO-8M, e NEO-7M, si realizza la
configurazione del GPS, scaricare il programma

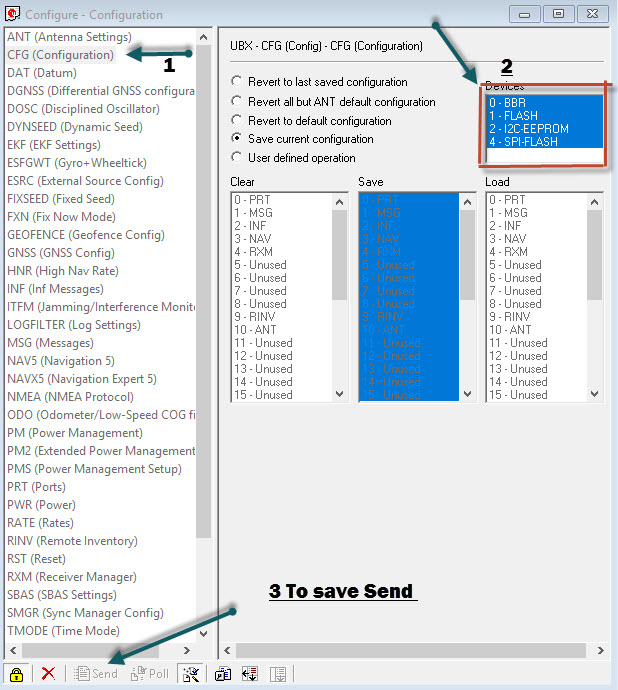

U-Center V8.xx La funzione del programmare riferimento sul menu TP5 indicare la frequenza di lavoro del GPS direttamente sulla frequenza 137.500 x 2 = 275.00 frequenza di trasmissione del modulo Buffer. Configurazione View, TP5 (Time pulse) Configurazione CFG
Coassiale utilizzato è RG178 (teflon e non RG174
RG316 non utilizzare cavi buoni del tipo RG178 cavo (non
teflon). Una rapida ricerca su eBay trovare un sacco di cavi e di adattatori. Fate
attenzione con connettori SMA, da collegare sul pannello dietro due tipi
SMA E PL per
l'estremità femmina da connettori con la funzionano rapide di
lavoro. Bisogna tenersi conto le di modifiche fatte da me e stato consigliato da Riccardo di come poter utilizzare il GPS Buffer e il Modulatore le impostazioni di trasmettitore BPSK 136khz.

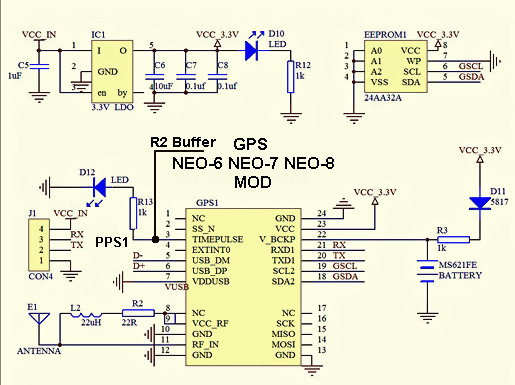

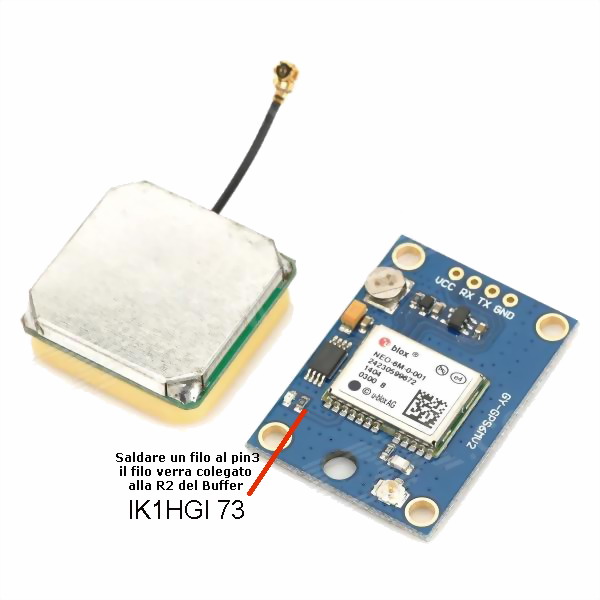

https://www.u-blox.com/en/product-resources?f[0]=property_file_product_filter%3A2673 La modifica del GPS collegare un filo
tra la resistenza al PIN 3 vedi

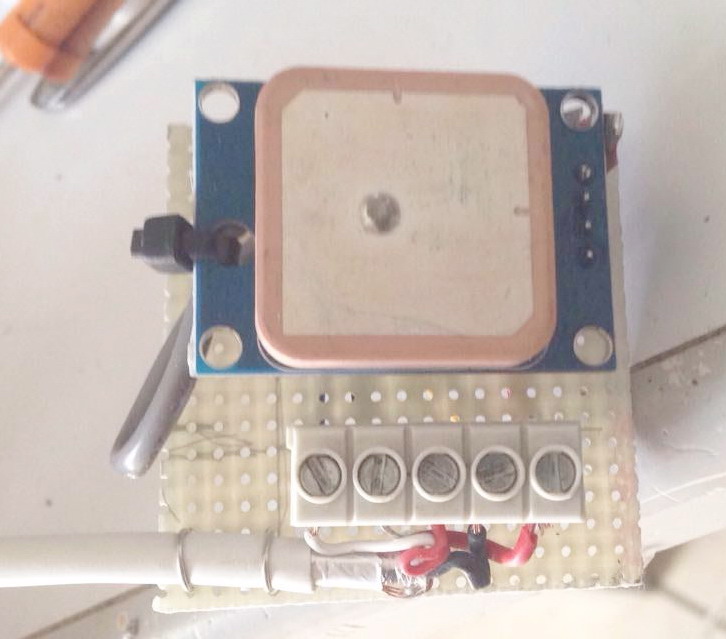

schema, Le fasi di modifica al GPS dei tipo
Fase Keying segnale Shaper, fase segnale
modulatore deve essere applicato dentro

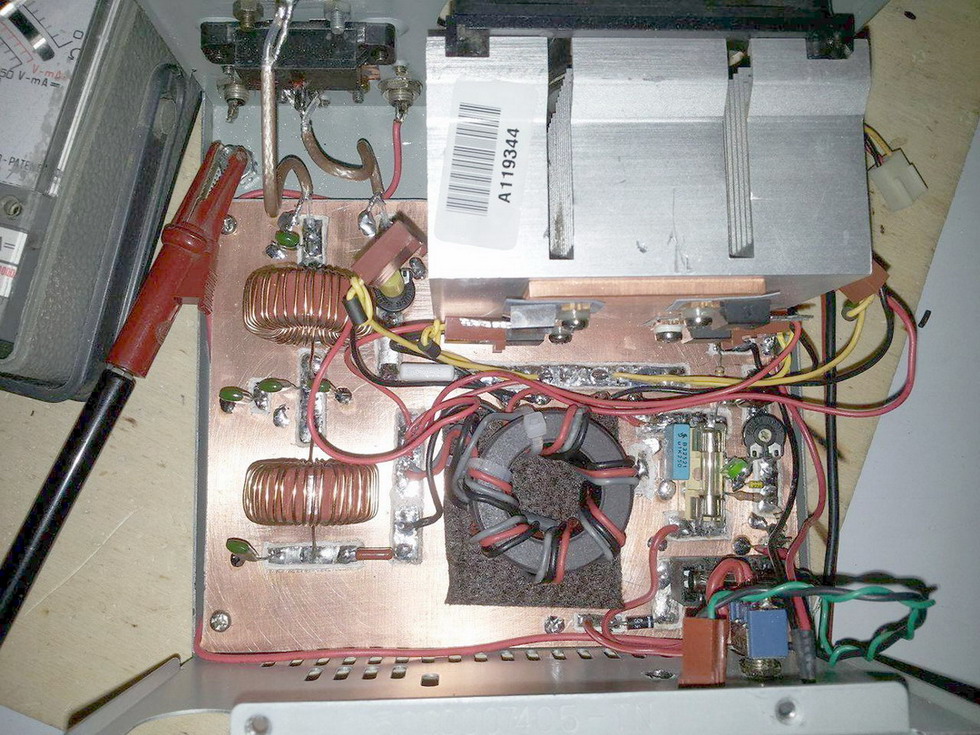

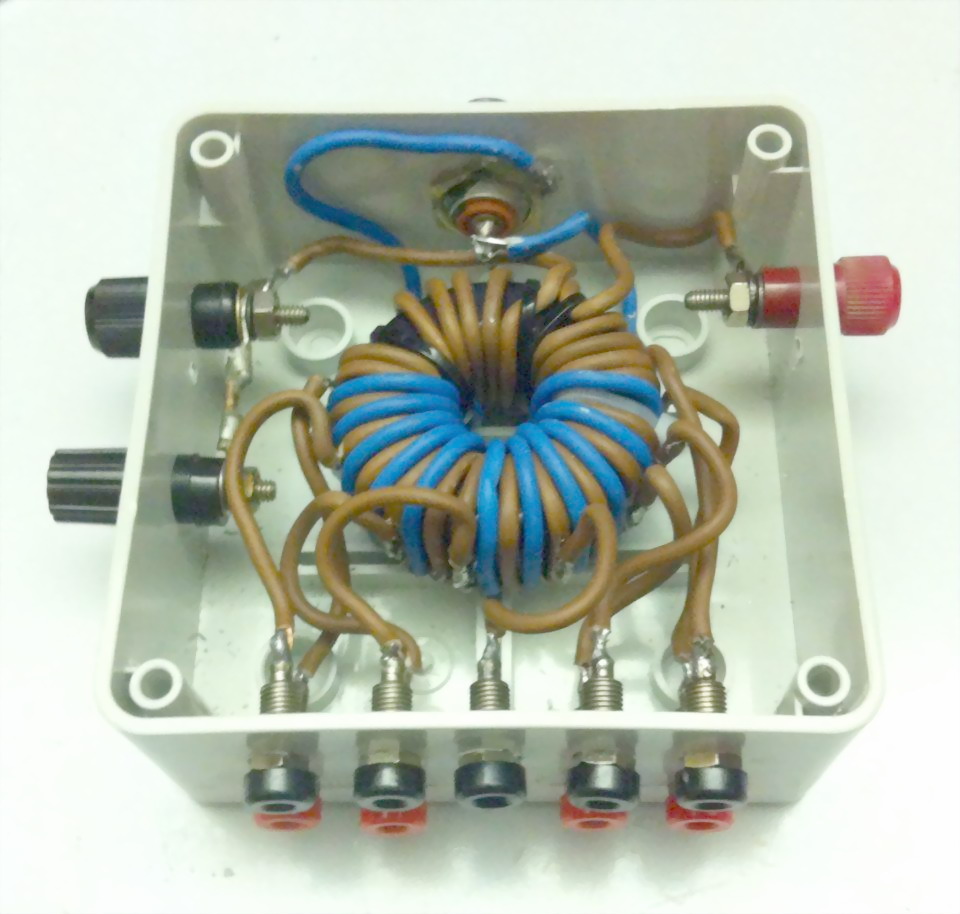

Amplificatore by G0RMF le prime prova

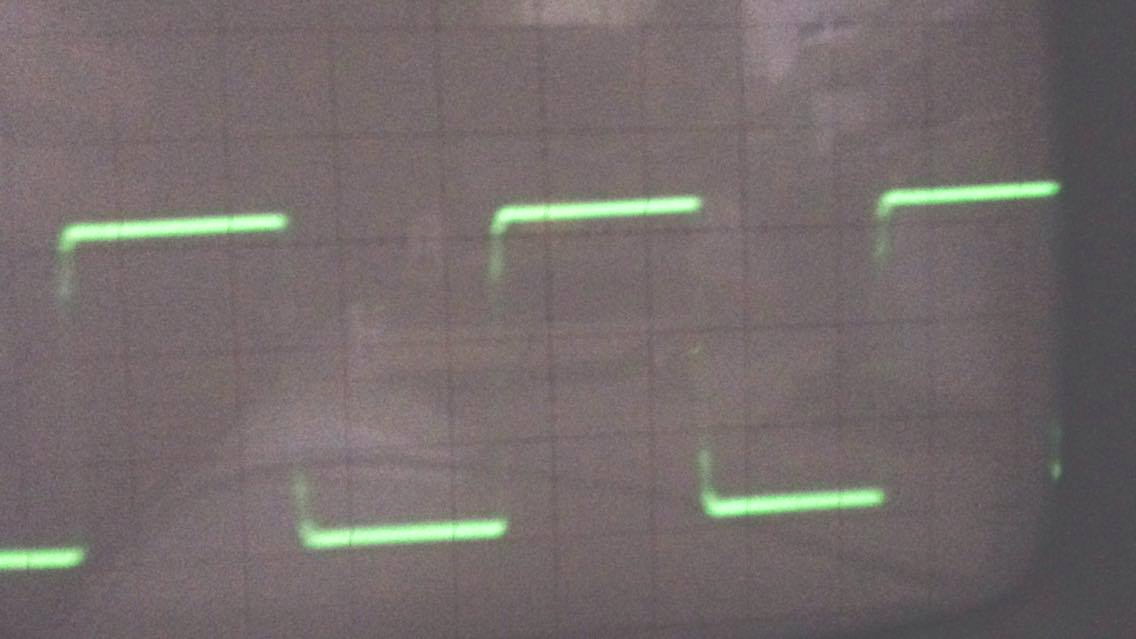

effettuate con 50 W utilizzando EbNaut Questa onda quadra le fase di
modulazione

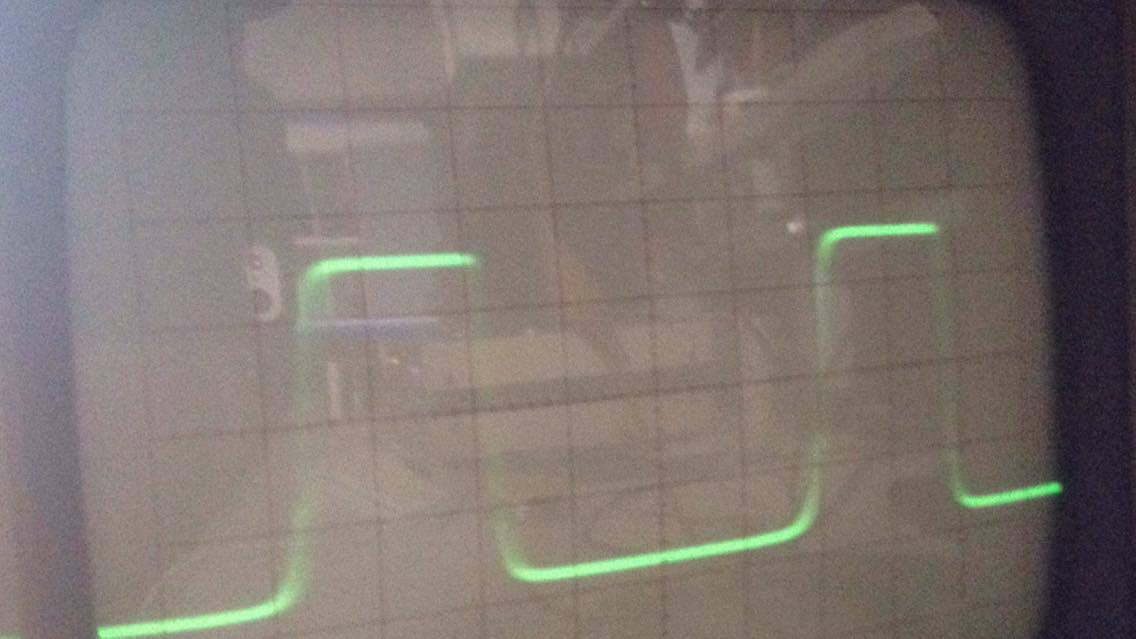

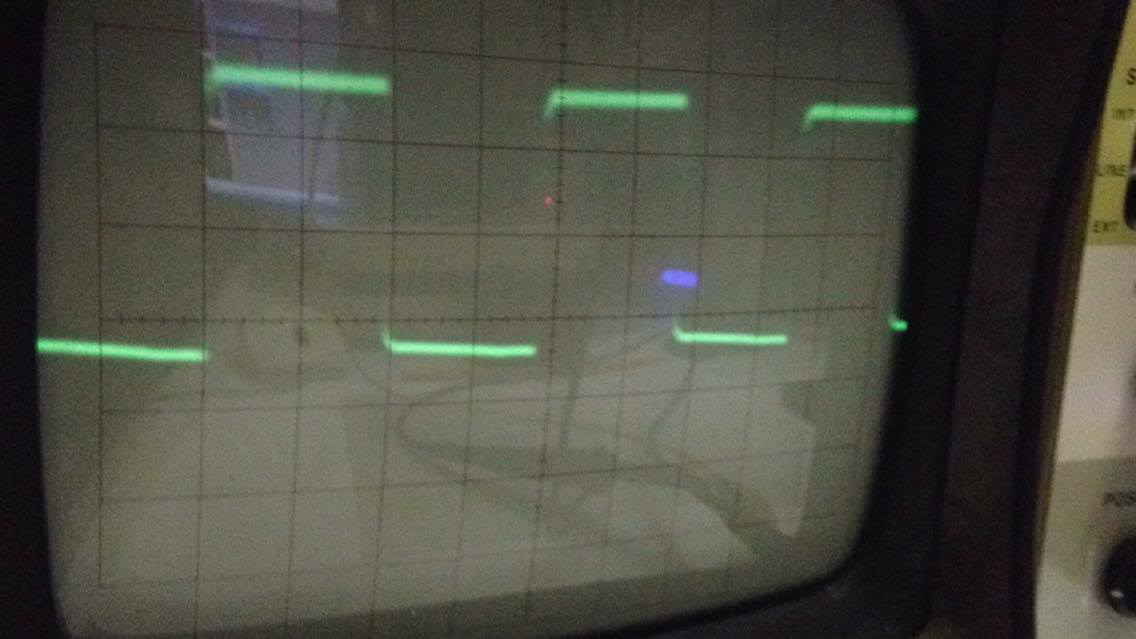

segnale ottimo Le fasi di modulazione BPSK

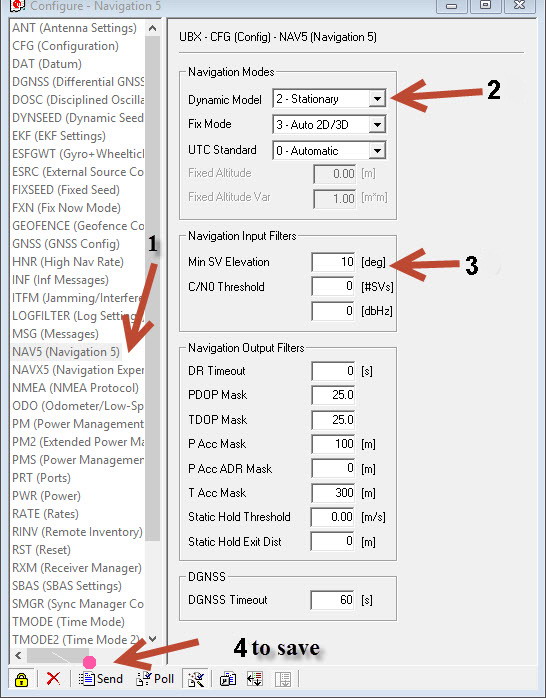

Questi sono i prime prove con queste test GPS I circuiti - Buffer e modulatore deve essere applicato dell' Amplificatore by G0RMF. I circuiti sono stati progettati per l'uso del programma EbNaut-TX, DDS-ctrl, si utilizza un segnale di codifica di fase livello logico 0 / 1, con l'aiuto dalla porta seriale com1 ho altre porte di servizio, indicati del programma EbNab-TX quel ora si voglia usare questo tipo di modulatore richiede anche un supporto fisso a 136.000 khz dal GPS, le impostazione della frequenza si utilizza il programma U-Center per le impostazioni dei parametri: TP5, NAV5, CFG save, La configurazione di usare un convertitore per porta USB ci permette di portare una tensione 3,3+volt sul GPS SB-2-0 TTL USB-2-0 TTL UART e una tensione +5V utilizzando porta porta USB TP5: configura la frequenza x 2 NAV5: configurazione parametri

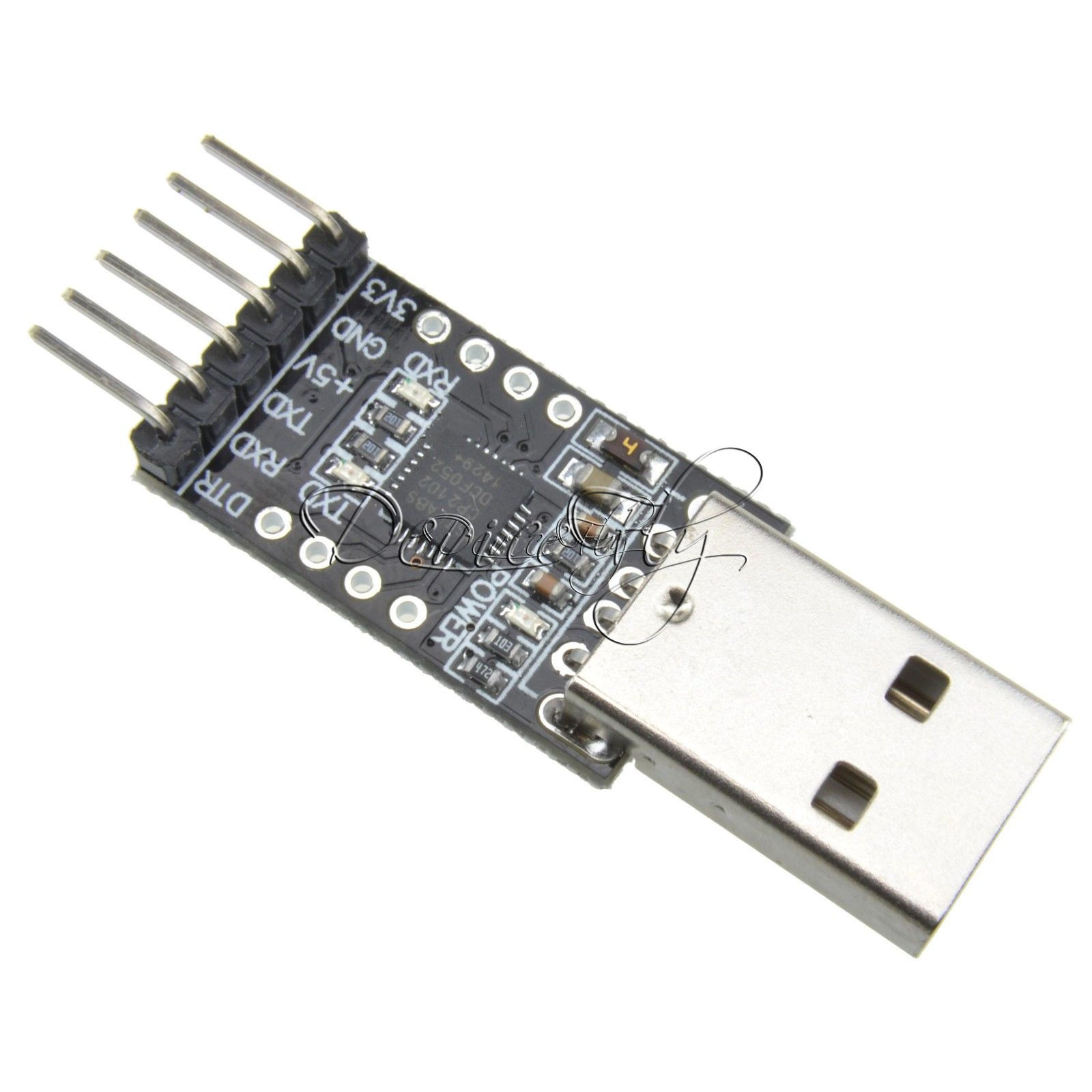

La configurazione: La frequenza e molto stabile grazie hai satelliti ci permette un buon controllo sul GPS ATTENZIONE sul GPS richiede 3,3 Volt, sul Buffer e previsto l Buffer +12 volt visualizza schema, l'uscita del Buffer usare un cavo di ottima qualità RG174 per la (RF) Radio Frequenza, la potenza irradia intorno sui 500mw per poter pilotare amplificatore. USB-2-0 TTL UART Ublox NEO-7M ho NEO-8M GPS Module
● VCC: collega a 3.3V / 5V
GPS NEO-6M http://www.ebay.it/itm/Ublox-NEO-6M-GPS-Module-antenna-Flight
http://wiki.sunfounder.cc/index.php?title=Ublox_NEO-6M_GPS_Module ________________________________________________________________________________ Alcuni informazione consiglio Autore: Jacek SQ5BPF Vlfrx di Paul Nicholson sono uno degli strumenti di scelta quando si eseguono il monitoraggio e l'analisi VLF. Questo articolo mostra un esempio di una semplice configurazione utilizzata per il monitoraggio VLF e la decodifica dell'ebnaut. La frequenza di campionamento della scheda audio viene compensata utilizzando una sorgente di segnale 1PPS da un ricevitore GPS. Una descrizione di un semplice amplificatore di distribuzione 1PPS è qui https://klubnl.pl/wpr/en/index.php/artykuly/proste-zrodlo-sygnalu-1pps/ ______________________________________________________________________________ Tutto il sistema della modifica dell'Amplificatore e stata idea di Riccardo di trasmettere con il programma EbNaut, le mie capacita ho solo assembrato i lavori da lui indicati da poter utilizzare tutto il sistema, Grazie tutto merito Riccardo IW4DXW Vai in alto
|
