transverter
alta dinamica 144 -28 MHz |

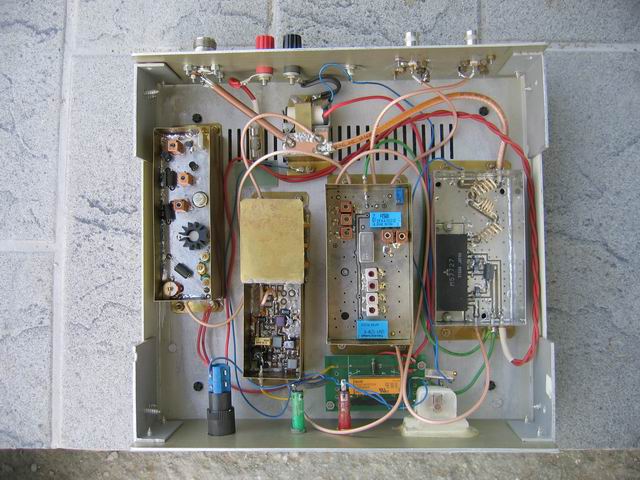

photo gallery
Cliccare sulla foto per vedere la massima grandezza con
la miglior qualità
Click
on a picture to view it full size with full quality
La
mia costruzione è stata pubblicata su:
Radio Rivista - agosto 2006
introduzione
(di I0FTG Giuseppe Gristina)
Nel
primo numero del 1993 la "nostra" Radio Rivista pubblica il mio primo
lavoro riguardante il transverter in oggetto.
Quanto riportato nella prima parte di quell'articolo sono in effetti le
"specifiche tecniche di base", lo schema a blocchi funzionale e le
soluzioni proposte per raggiungere l'obbiettivo.
Sono passati quattro anni ed in questo periodo sono maturate modifiche che ne
hanno migliorato le prestazioni.
Sono stati sviluppati i relativi circuiti stampati utilizzando dove è possibile
utilizzare componentistica di tipo SMD.
Poche modifiche sono state portate allo schema a blocchi (driver TX dentro il
modulo 4), mentre gli schemi elettrici dei singoli blocchi presentano diverse
versioni:
· il front-end presenta tre nuove configurazioni da adottare secondo l'impiego.
·
l'oscillatore locale presenta alcune modifiche e sono in studio altre due
configurazioni per migliorare le caratteristiche di stabilità termica e di
rumore di banda laterale.
·
il modulo 4 oltre a contenere lo stadio driver della sezione TX, ha dei nuovi
filtri passa banda che migliorano l'attenuazione della frequenza immagine e la
pulizia spettrale del segnale trasmesso, inoltre il diplexer IF è stato
sostituito adottando una configurazione a impedenza costante ed è stato
eliminato lo stadio amplificatore a valle.
·
il finale presenta tre configurazioni dipendenti dalla potenza d'uscita.
informazioni in più da
parte di i1kfh
Questo
transverter è stato progettato da I0FTG Giuseppe Gristina. Si possono trovare a
riguardo informazioni su Radio Rivista 01/93, 11/98, 04/93 e 08/06. E’ stato costruito da
parecchi OM, soprattutto nel decennio 1990/2000, ed è tuttora usato da chi
vuole qualcosa in più grazie alle sue ottime caratteristiche.
La difficoltà che io ho incontrato nella costruzione era data dal fatto che in
giro ho trovato parecchia documentazione che a prima vista sembrava uguale, ma
ad un attento esame non era così. Sono state progettate diverse versioni e
riuscire a capire quali usare per me non è stato molto facile.
Quindi quello che io presento in questo sito è il trasnsverter
che ho costruito, presentando solo i moduli da me utilizzati e
tralasciando tutte le varie versioni che nel tempo sono state ideate.
Utili informazioni in più si possono trovare anche su www.qsl.net/iz4beh
descrizione dei circuiti
front-end
oscillatore
locale 116 MHz
mixer,
filtri passa banda, dpx, drive e comm. R/T
amplificatore
finale
servizi
|
