descrizione dell'oscillatore
locale a 116 MHz (di I0FTG Giuseppe Gristina)
Il
circuito stampato dell’oscillatore locale è stato sviluppato per l’utilizzo
di componenti SMD.
Le dimensioni sono rimaste identiche alla precedente versione utilizzando di
conseguenza lo stesso contenitore in banda stagnata.
Lo schema elettrico riporta alcune modifiche che permettono di ridurre la
corrente nei due dispositivi di potenza, una ulteriore modifica è stata
effettuata per sostituire il finale 2N5109 con un 2N4427.
Il BF173, ormai obsoleto
da anni, può essere sostituito con un BF199 o con un BF224.
La potenza d’uscita è di circa + 27.5 dBm (< 0.5 W).
Il progetto comprenderà un filtro passa basso in uscita per la pulizia
spettrale necessaria.
informazioni in
più da parte di i1kfh
Io

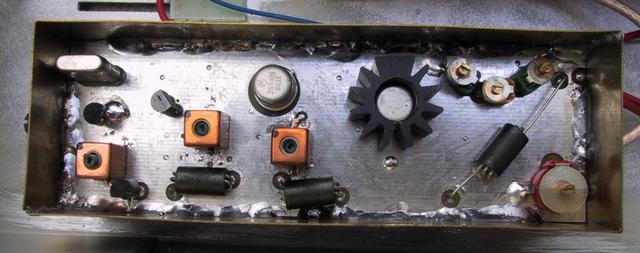

ho usato il circuito stampato che fornito direttamente I0FTG. Consiglio prima di
tutto di studiare bene la foto
1 e la foto
2 , per
individuare i componenti che devono essere saldati sulle due facce dello
stampato. Io non avendo avuto nessuna fotografia a disposizione ho faticato un
po’ all’inizio, saldando alcuni componenti dalla parte sbagliata!
Il quarzo a 116 Mhz lo ho acquistato presso la ditta ADB Elettronica. Ruotare il
nucleo della bobina BV5061 sul drain del fet J310 in modo che il quarzo oscilli
alla perfezione: provare più volte a spegnere e a riaccendere il dispositivo
per esserne sicuri.
Il transistor BF173 è stato sostituito con un BF199.
L1, L2, L3 sono tutte bobine in aria avvolte con del filo di rame smaltato da
0.7 mm. L1 ha 6 spire su un diametro di 4.5 mm., L2 ha 9 spire su un diametro di
4.5 mm. ed L3 ha 8 spire su un diametro di 7 mm.
Il transistor finale 2N4427 deve essere equipaggiato di una aletta di
raffreddamento perché scalda parecchio.
Nella mia costruzione ho adottato un mixer Minicircuits RAY-1 che ha un livello
di OL di 23 dBm. L'oscillatore locale deve quindi sviluppare +23dBm con
alimentazione a 13.8 volt.
Il dispositivo lo ho racchiuso in un contenitore di ottone autocostruito della
stessa dimensione del circuito stampato.
schemi
schema

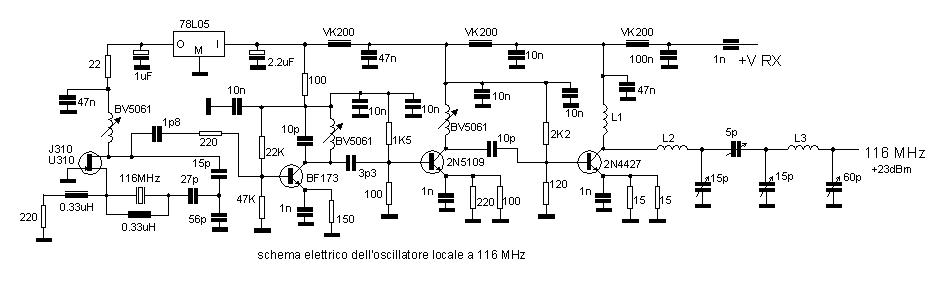

elettrico dell'oscillatore locale

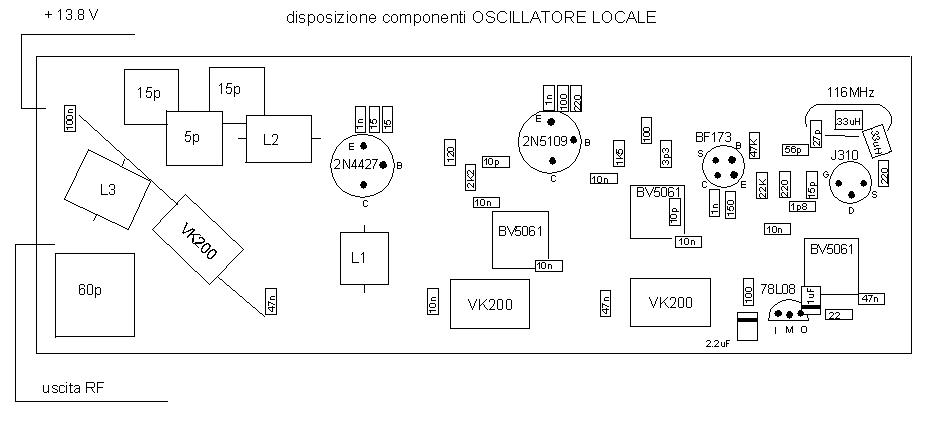

disposizione componenti dell'oscillatore locale
|
