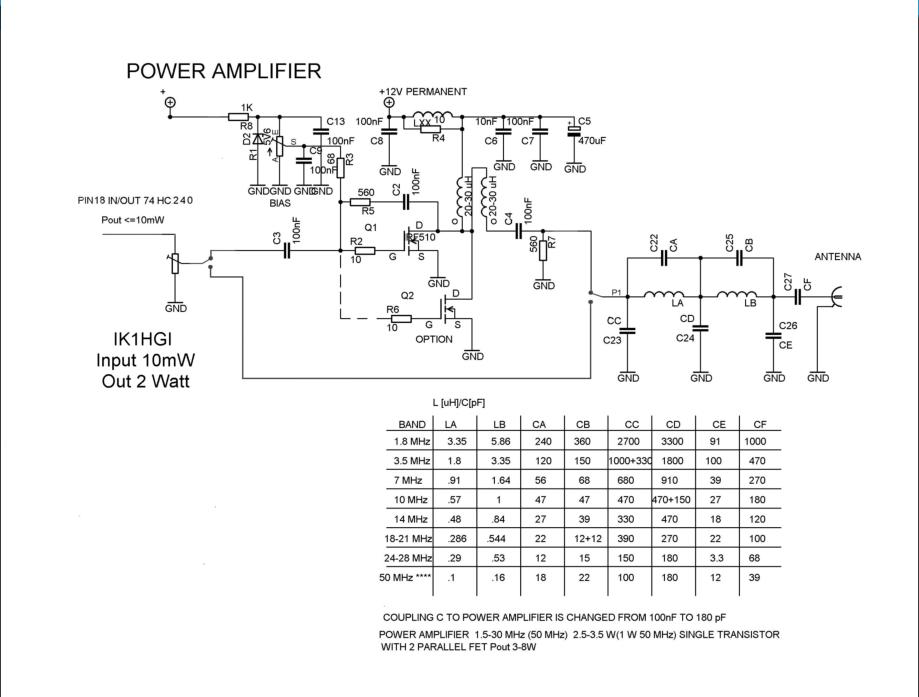

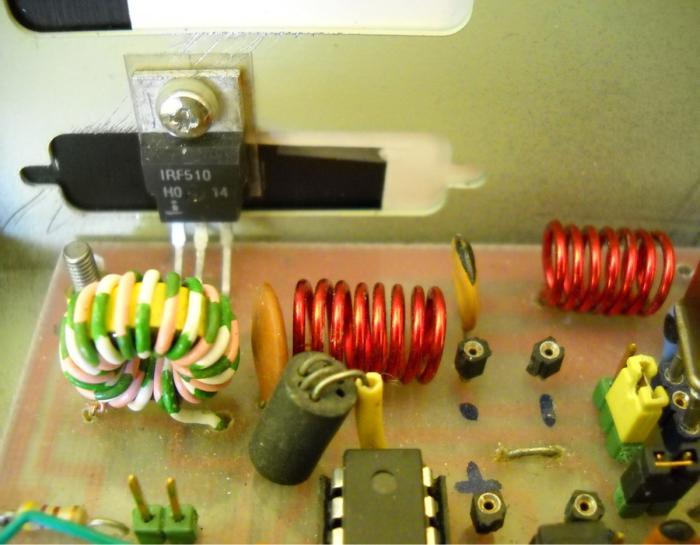

Lo stadio amplificatore di altri schemi sembrano tutti abbastanza simili, un Transistori Mosfet 510,   in particolare una maggiore capacità di garantire il raffreddamento dei transistors di potenza, il di  dissipatore di calore in modo che non si bruciano, i transistor di potenza RF piuttosto costoso, quindi il metodo di prova e di non cercalo di brucialre, mettendo anche una piccola ventola da PC.  Un 'idea delle dimensioni del dissipatore di calore fare riferimento ad un dissipatore di una PCU del   PC qui l'interesse a sviluppare un home.  Per il 0,5 mWatt sopra sostiene calore clip-star lavello.   Per il transistor è di 7,5 watt di sotto di essa avvitato di calore ad anello piatto lavandino (?).   Dal 20 watt un dissipatore di calore a coste è opportuno che sulla parte esterna del corpo appropriate.   Tra dissipatore e transistor, un sottile Grasso termico applicato. IL trasformatore contrassegnata T1 è costituita da avvolgere per il primario e secondario su due pezzi   di filo lungo 25cm cinca, a formare 21 spira, il filo del tipo ricoperto in plastica dei impianti elettrici  del 0,8 mm sul Toroide (Giallo+griggio) 44-6 elevato numero di giri sul Toroide.   Gli atti di induttanza relativamente alta come l'RF resistenza di blocco, mentre il flusso attraverso   V12+ senza ostacoli atraverso la bobina L1 - L2 che costituisce, assieme a C22,C23,C24,C25,C26,C27,    il filtro passa basso, si costruisce una bobina in aria, avvolgere 8spire/La - 7spire/Lb del filo di rame   smaltato di 0.8 mm di diametro. come si vede la foto, il filtro passo passo e composto come sopra dei   condensatori C22,C23,C24,C25,C26,C27, ciò che colpisce ancora è lo schermo direttamente dopo il   Transistor collettore. E 'per evitare che il  campo magnetico al trasfomatore T1 è costruito, retroattivamente al transistor   di ingresso e La/Lb. Ciò porterebbe a una oscillazione incontrollata del finale di indesiderato feedback.   Il problema diventa anche facilitati dal La e Lb sono perpendicolari tra loro  per indurre qualsiasi   tensione che scorre la R.F. Tutte le Amplificatore deve essere installato in una custodia che soprattutto rispetto ai oscillatore R.F a tenuta. Vedi anche Meccanica Struttura. La parte del finale e composto con Mosfet IRF510 andiamo a vedere clicca
Indietro home page 10 Metri  Ho attivato un beacon 1 Maggio 2007   nel sito di Trecate Frequenza 28322,50 Mhz, il beacon permanente a tempo pieno operativo  23h24.  Il beacon mi trasmette il codice morse ella velocità WPM 15, ho adattata con una antenna  verticale  della 27Mhz (dal 1 Maggio 2007), la trasmissione in pieno ritmo, si trova per il  momento sul balcone al 3 piano  nella direzione  NORD/EST, le prove fatte nei primi tempi  con la ricezione da mio fratello Giuseppe IK1BPL ad una  distanza di 9 Km e arrivato con un  segnale di del RPT 1/5 al mezzo al rumore mio fratello e riuscito in assenza di propagazione  una tratta di 9km !! Grazie, IK1BPL Giuseppe  PCB Schemi Amplificatore IRF 510 Un QRP da 100mW 1 watt © Antonio Musumeci IK1HGI Home By 2011 http://www.genesisradio.com.au/Q5/ Io pensavo che il QRP fosse già un modo “estremo” di fare radio, ma poi ho scoperto che   esiste anche il QRPP! Ci credereste che c’è chi ha fatto QSO tra Stati Uniti ed Australia   con 5mW (cinque milliwatt!!!) ed un dipolo? Ebbene il collegamento è avvenuto tra   WB4ANQ  e VK6DI.                     Modi diversi ed estremi…di intendere la radio  Gli schemi sono forniti solo a scopo di studio e vieta ogni utilizzo per scopi commerciali. L’ autori non prende responsabità per eventuali errori o danni causati da cattivo utilizzo dei progetto descritto. Chi non riuscisse a trovare  Oscillatore ibrido 28,322 Mhz  questo negozio ESCO.IT si può trovare
