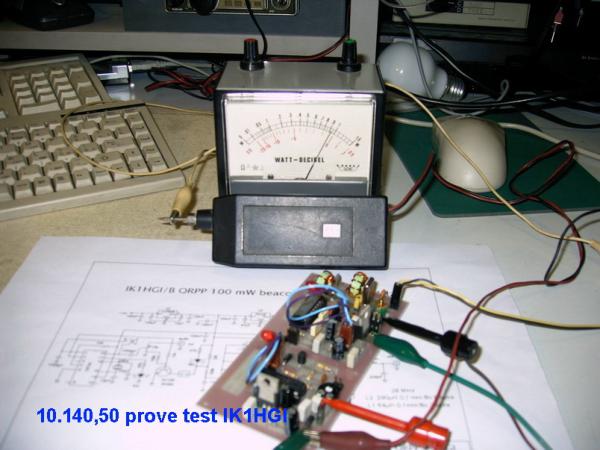

Questa pagina mostra un TX QRP QRSS, lavora a 10.142,05 Mhz della rete del Beacon dell'italiano 10.140 Mhz                Le informazioni del Beacon:  Indicatore di posizione: JN45IK Altezza: del mio palazzo al  5° piano 18m di altezza Power watt: solo 100mWatt Antenna: Dipolo a forma di  V  invertito - NNW<>SSE Frequenza: 10.140,05 megahertz ( in circa ) Beacon OUT:  ik1hgi/b jn45ik   ik1hgi/b jn45ik

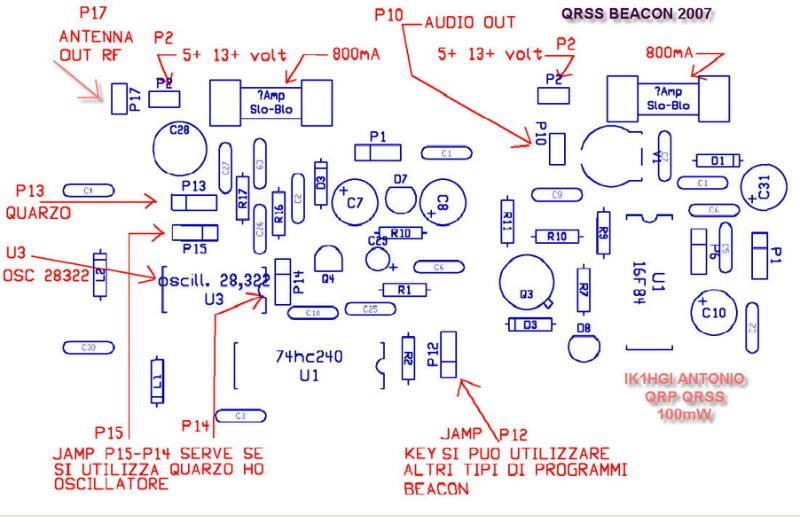

Nella lista si nota un l'asterisco e da considerare che non trovate l'oscillatore per  i 30m, ha la possibilità  di acquisire sul  P4 un QUARZO da 30m inserire tutti  i  componenti includere P2 -P3  lo spostamento del Jampes per uso del quarzo, se  avete la possibilità di un dell'oscillatore non vengono utilizzati. Potete utilizzare  un quarzo sarà possibile una variazione dello 0,5% circa rispetto alla frequenza di  taglio, per cui di utilizzare il quarzo fondamentale sulla frequenza 10.140 se la  risonanza e spostata si avviene con l'apposito L3 e C sono collegati in parallelo  l'effetto al condensatore lo spostamento di pochi Hz, pF l'induttanza ha l'effetto  con la possibilità di trovare il valore esatto da 47µH in giù, il P3 e QUARZO  inserire tutti  i componenti includere P14-P15 e postate il Jampes per uso del  quarzo, se avete la possibilità  dell'oscillatore non avvingono utilizzati.
Specifica di QRSS-QRPp: PER I 10 MHz   L1=100nH  L2=390nH                       C3=100nF  C4=330pF e L3=? =C5=100pF su un toroide T50-2 rosso sono 4 spire da 0,8 L1=100nH su un toroide T50-2 rosso sono 9 spire da 0,8 L2=390nH Al riferimento al Toroide T50-2 andare QUI-->> http://toroids.info/T50-2.php Come calcolare un filtro passo passo rendere meglio in uscita: http://www.biagiobarberino.it/download/Bobcal2.zip http://www.biagiobarberino.it/download/amitor.zip Come rendere meglio i filtri di uscita: http://www.biagiobarberino.it/bobine.htm BOBINE AD UN SOLO STRATO La bobina presenta un’induttanza (espressa in Henry e sottomultipli - “L”), una reattanza al passaggio della corrente alternata (espressa in Ohm - “X” ), una resistenza al passaggio della corrente continua (“R” - in Ohm), un determinato fattore di merito. ( vai al sito )

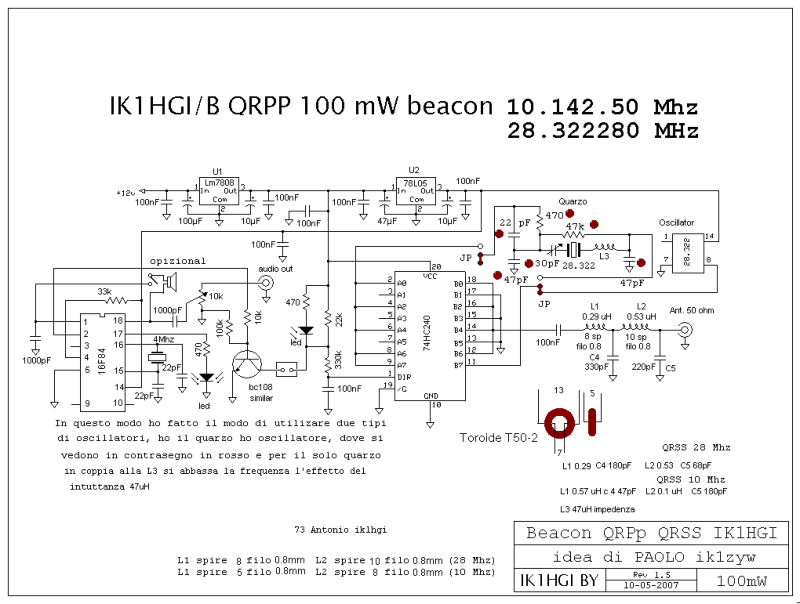

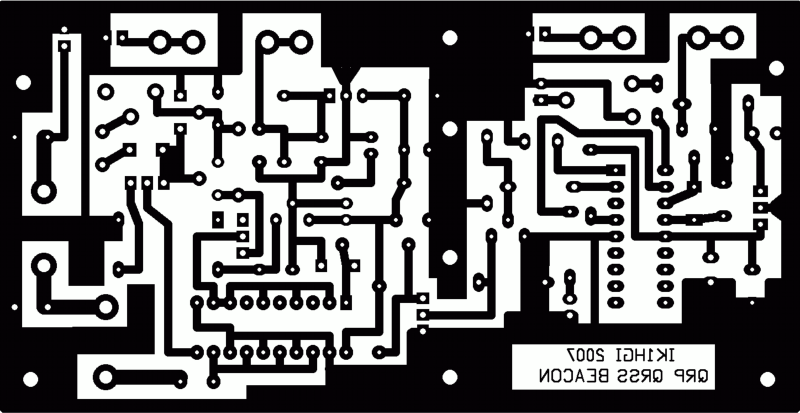

PCB Schemi Beacon 30 metri Un QRP da 100mW  più Beacon
© Antonio Musumeci IK1HGI Home By 2011
Gli schemi sono forniti solo a scopo di studio e vieta ogni utilizzo per scopi commerciali. L’ autori non prende responsabità per eventuali errori o danni causati da cattivo utilizzo dei progetto descritto.
