Buonasera a tutti, ho testato questa antenna per vedere se funziona come descritto nel manuale. L'autore, EA4CYQ, usa un sistema direzionale per la ricerca i satelliti, dato le mie capacità fisiche personali. Usa un sistema da fissare a un palo fisso per vedere se funziona solo al 60%, ottimo per le sonde Pallone e accettabile per i sistemi beacon.
Il mio primo tentativo è
stato quello di costruirne uno con un tubo di alluminio da 6 mm. Sono stato
abbastanza fortunato da ricevere i segnali ricevuti dai satelliti
Russi. Dalle pagine che ho descritte,
EA4CYQ, sono rimasto deluso dal CJU disattivato, si incastrava nell'acqua nella scatola e perdeva i segnali.
Ne ho costruito un'altro questo
pomeriggio nuovo con filo di rame 3 mm vediamo da provare se riceve.
L'ho fatto solo
per chi sa come fare il montaggio! È importante trovare del
filo di rame
3 mm
tagliare due pezzi della misura totale 68, con pazienza
sagomare a
rettangolo come descritto dall'autore , tutto questo e solo da sperimentare
se riceve!!!
Formula che ho calcolato la lunghezza 300 /435 =68
e fatto il rettangolo
Come ottenere un adattatore di impedenza.
Da realizzare questo sistema
EGGBEATER
Eggbeater-Ant-Revisited-English.pdf
Frequenza 435 : Luce
299762 = Cm 68.9
Formula per usare adattamento di fase tra i due dipoli.
Length ( UHF CJU-HGI)
[(300 / F(in MHz) / 4] x Vf coax.1 x Vf coax.2 ]
[(300 / 435) / 4] x
0,4356 = 0,0751m → 7,51 cm ..
Risultati ottenuti
Disegno ok per la nuova CJU-HGI rispettare
le misure al centro della bacchetti di rame

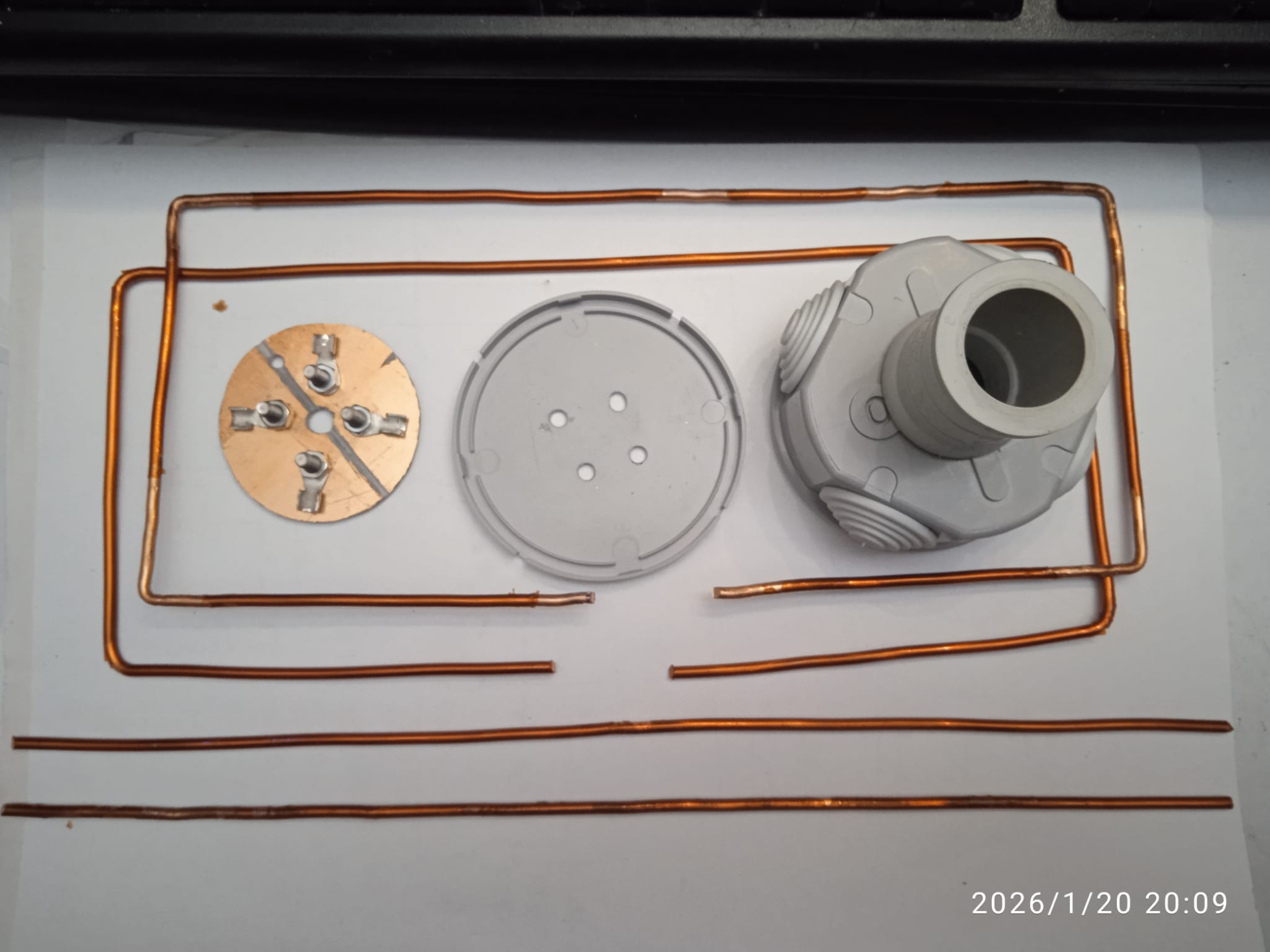

Pezzi da utilizzare per la costruzione
Disegno originale la mia idea modificato con due dipoli già e
funzionante

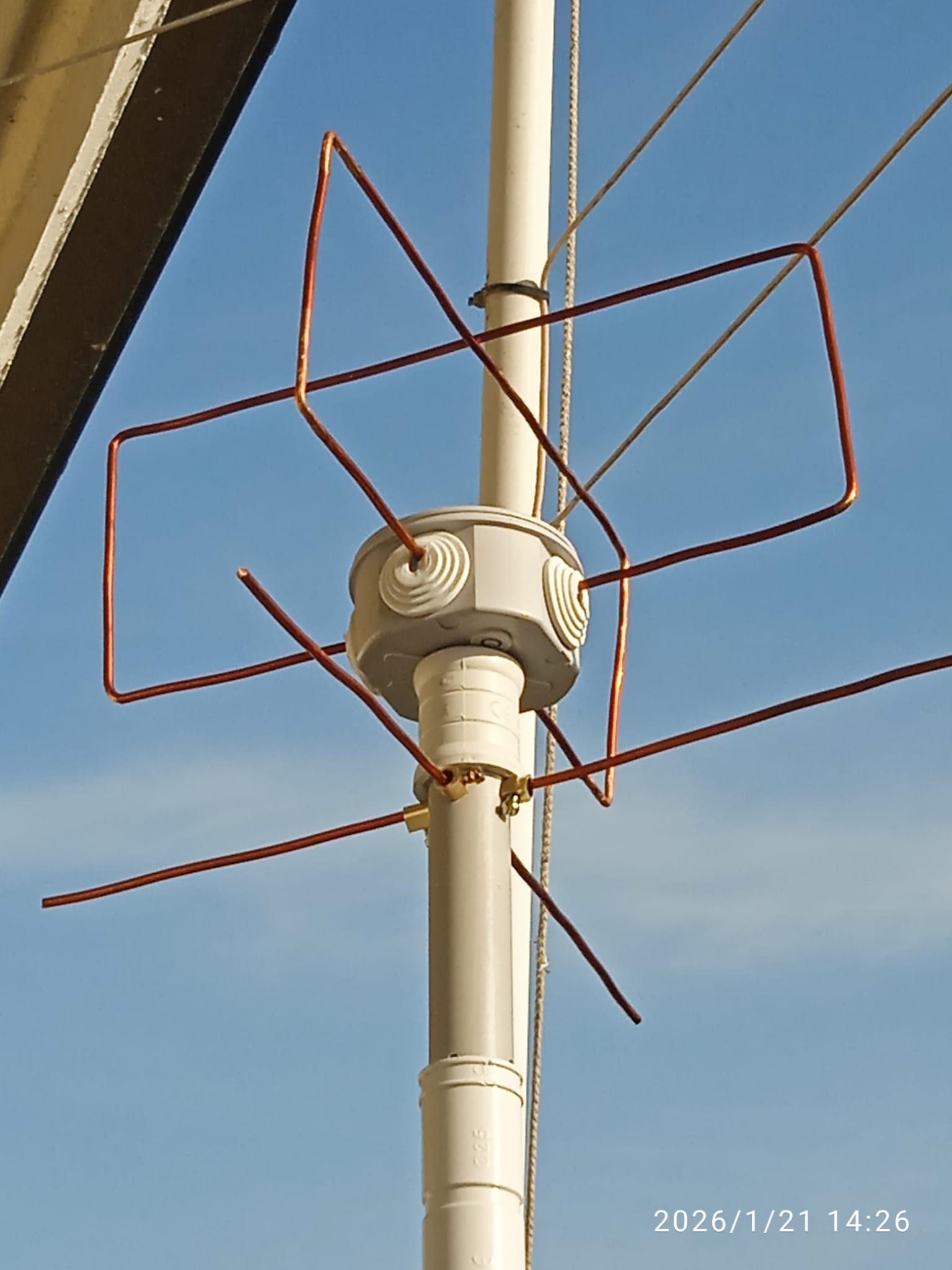

sta lavorando sul balcone ma piove
;
______________________Un Pallone sonda _____________________
Nominativo: IW2HUZ
Nome: IW2HUZ/B
Frequenza: 432.444 MHz
Antenna: Dipolo
Potenza: 5W

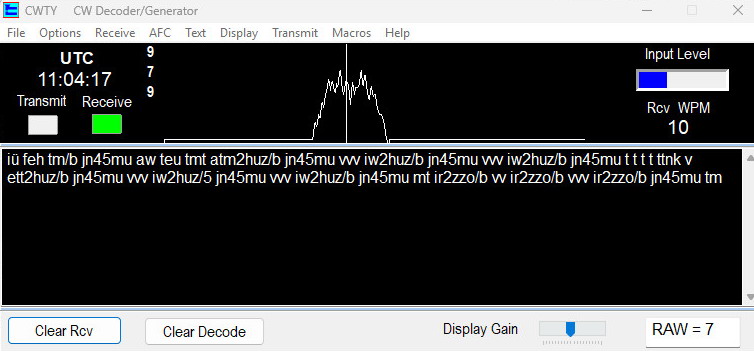

____________Ricevuto Beacon come Test ____________
Pezzi da utilizzare per la costruzione ANTENNA CJU-HGI 70CM
Ciao a tutti e buon divertimento
73 ik1hgi Tony ANTENNA CJU-HGI 70CM
______________________________________________
Scatola 7x4
Fare un foto del 22
prolunga da invitale nel buco 22
collegare
dei capicorda

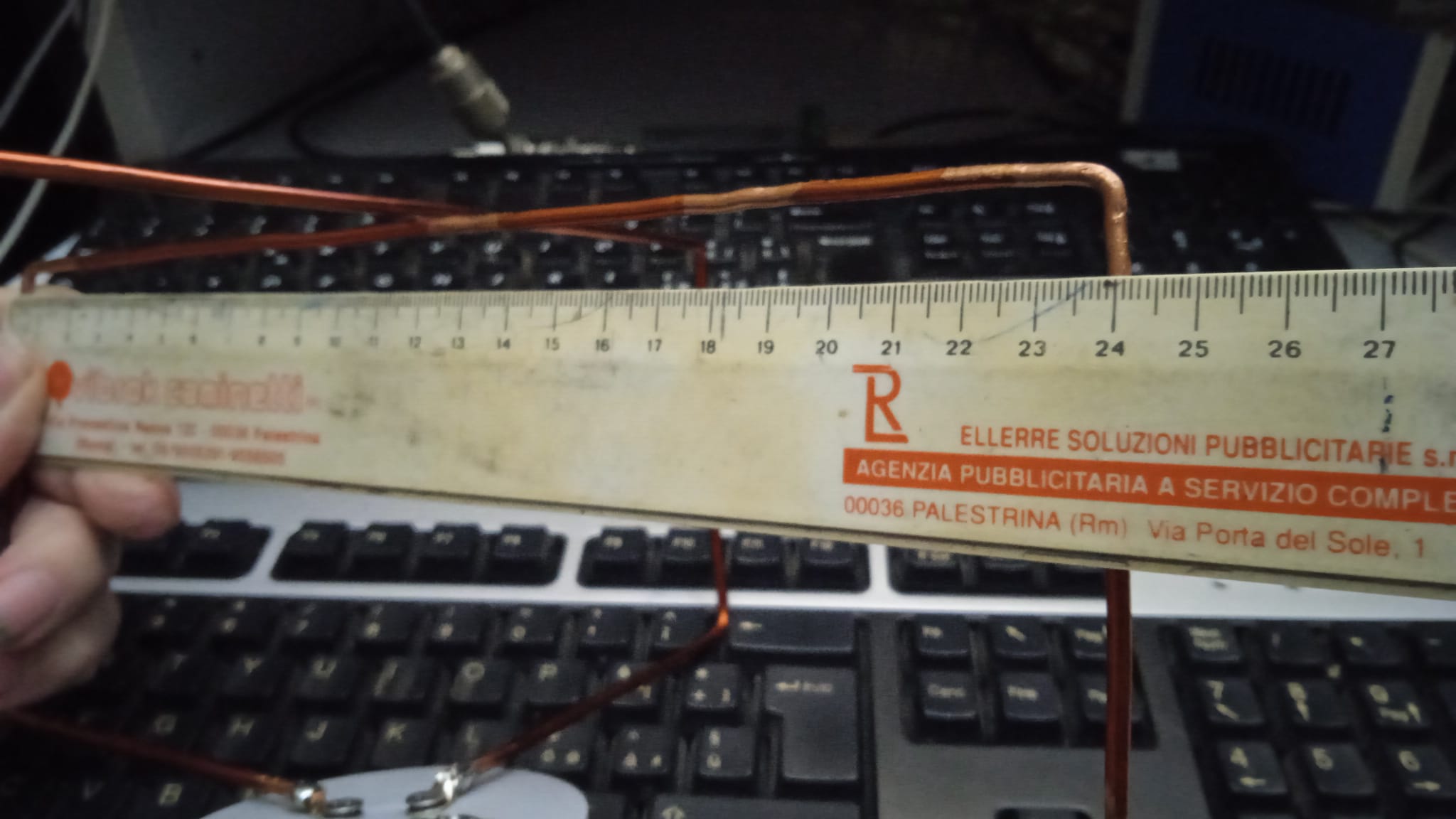

sagomare 24 al
centro filo

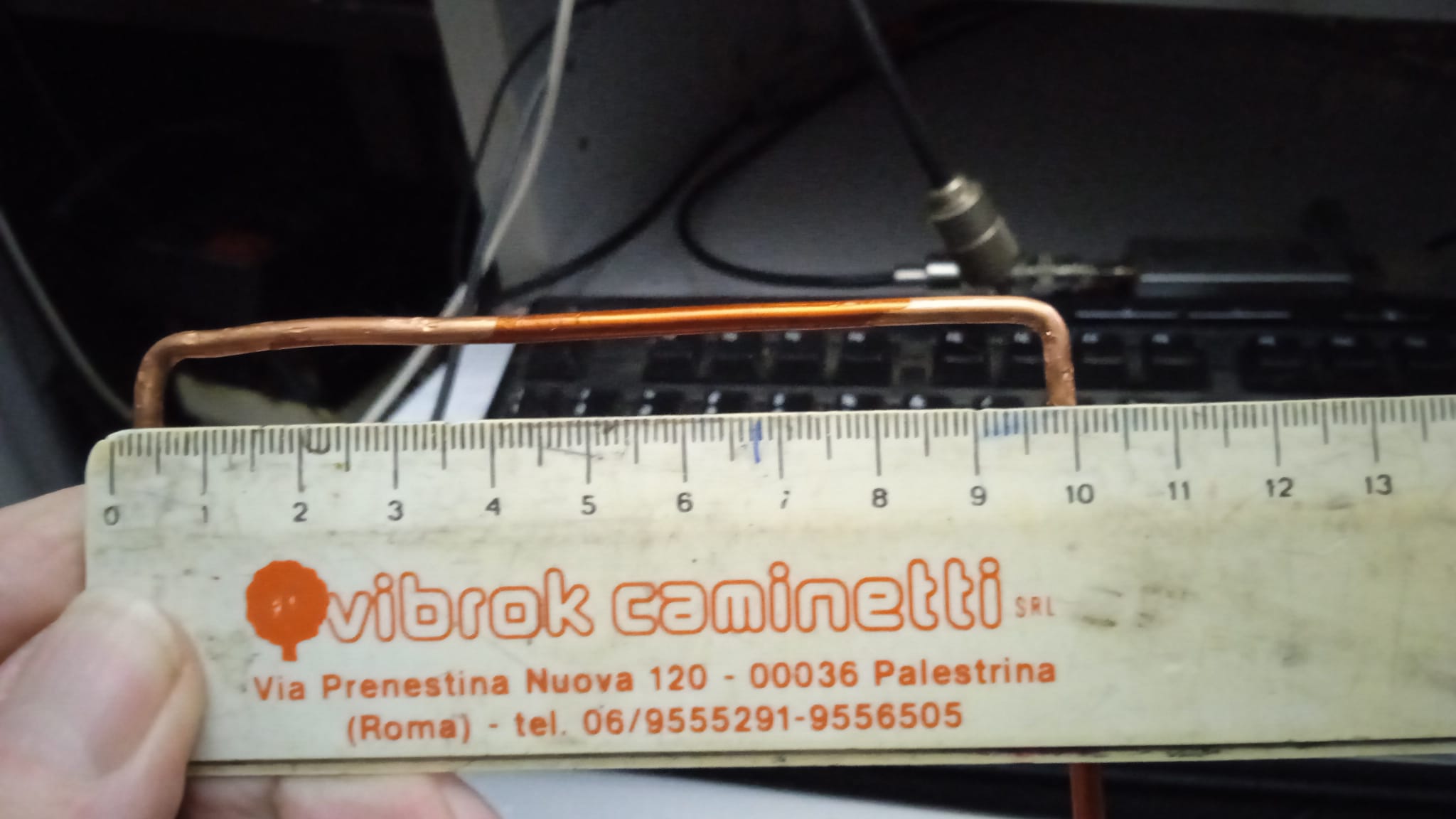

sagomare 10 al centro filo
qui e un esempio come collegare ma tutto
dentro scatola
ecco come e stato inserito dentro

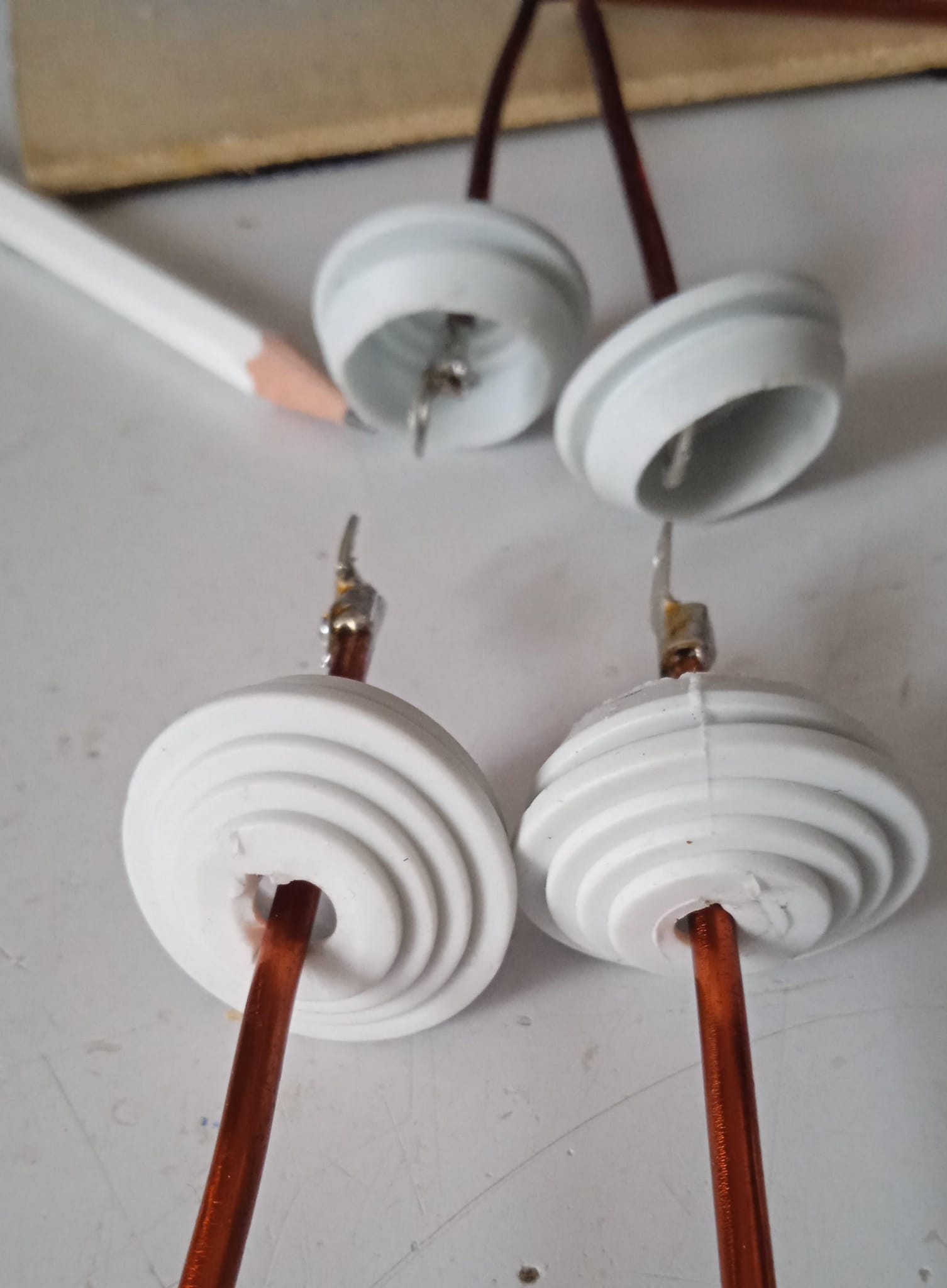

gommini tagliare
al centro e entrare il rame

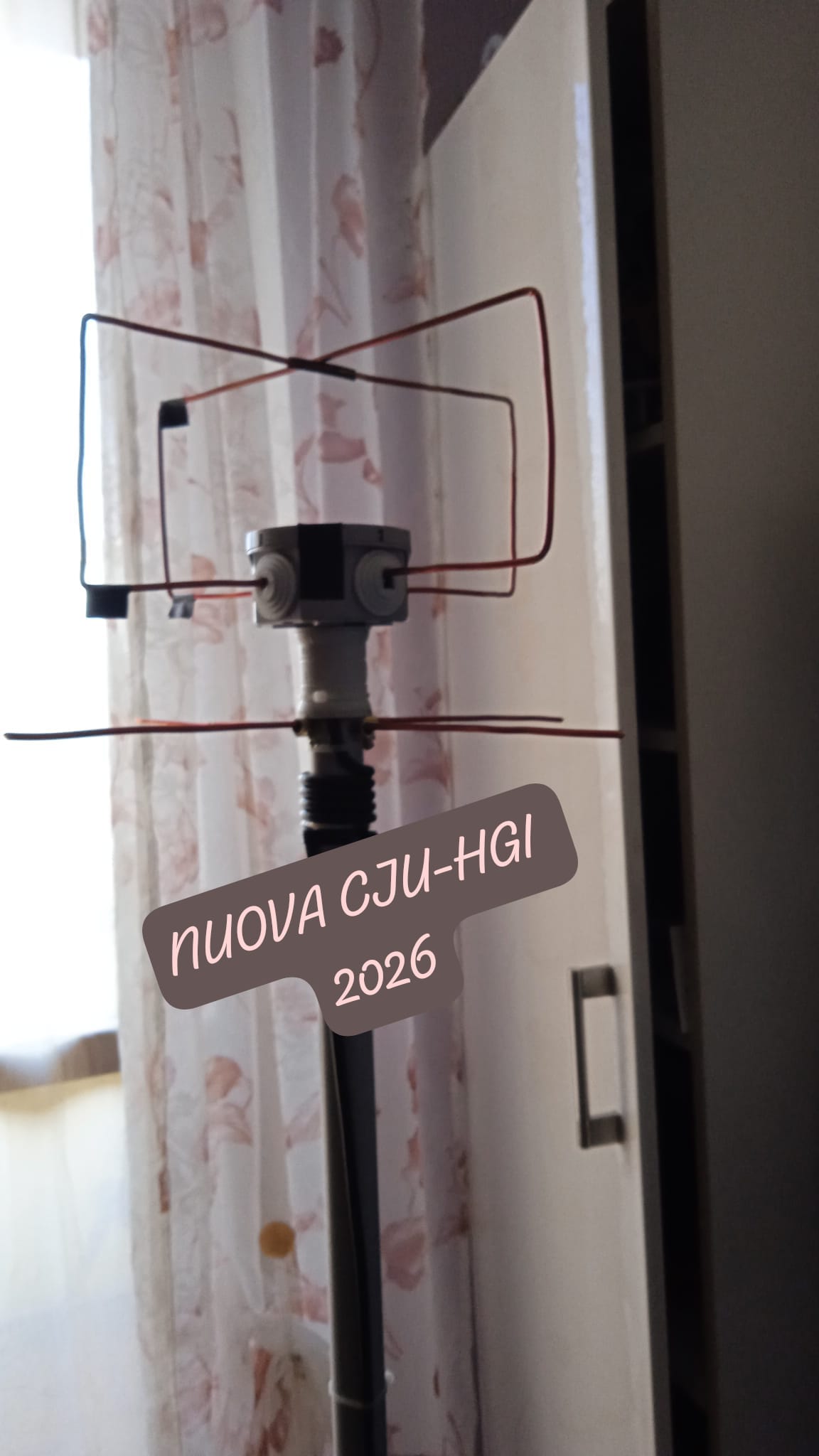

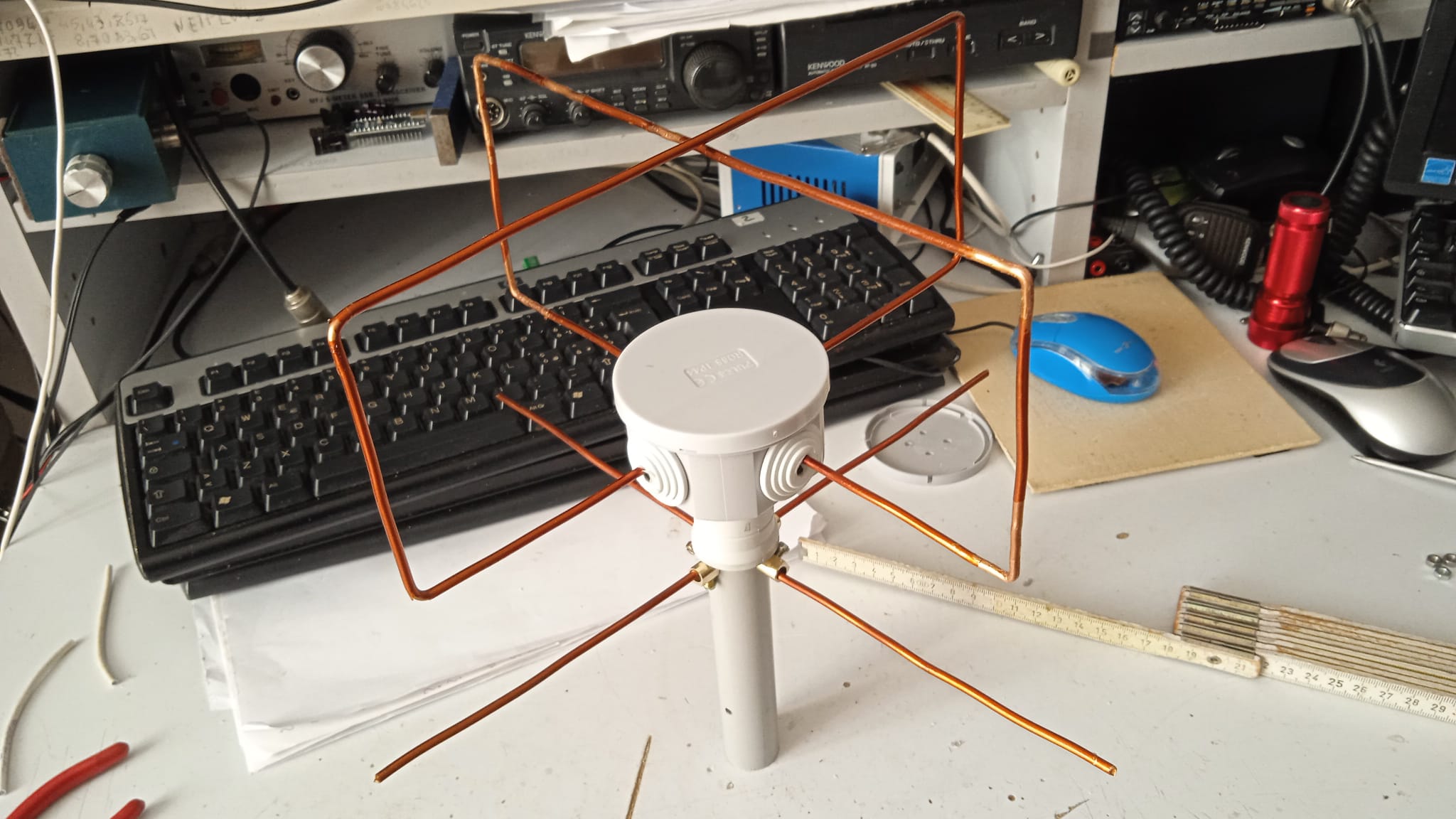

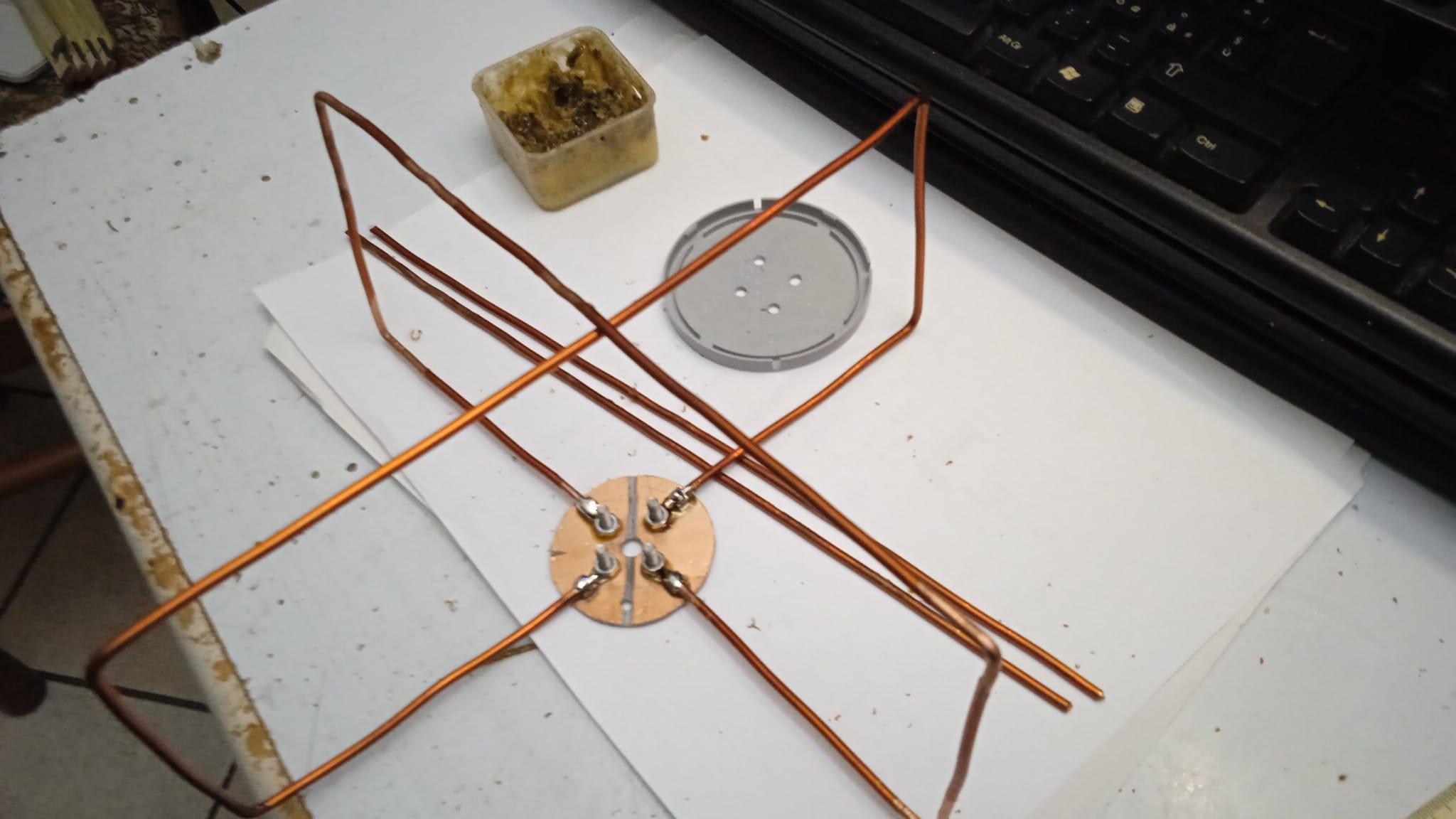

antenna già finita
ok Test
dal dipolo hai dipoli di riflesso 6 cm
una distanza 5,5 mm non si toccano
dal dipolo hai dipoli di riflesso 6,5
cm
una distanza 5,5 mm non si toccano
Tagliate fresare per 8 cm
Tagliare fresare lungo 8 cm
Dipolo mettere una guaina
Tagliare fresare lungo 8 cm

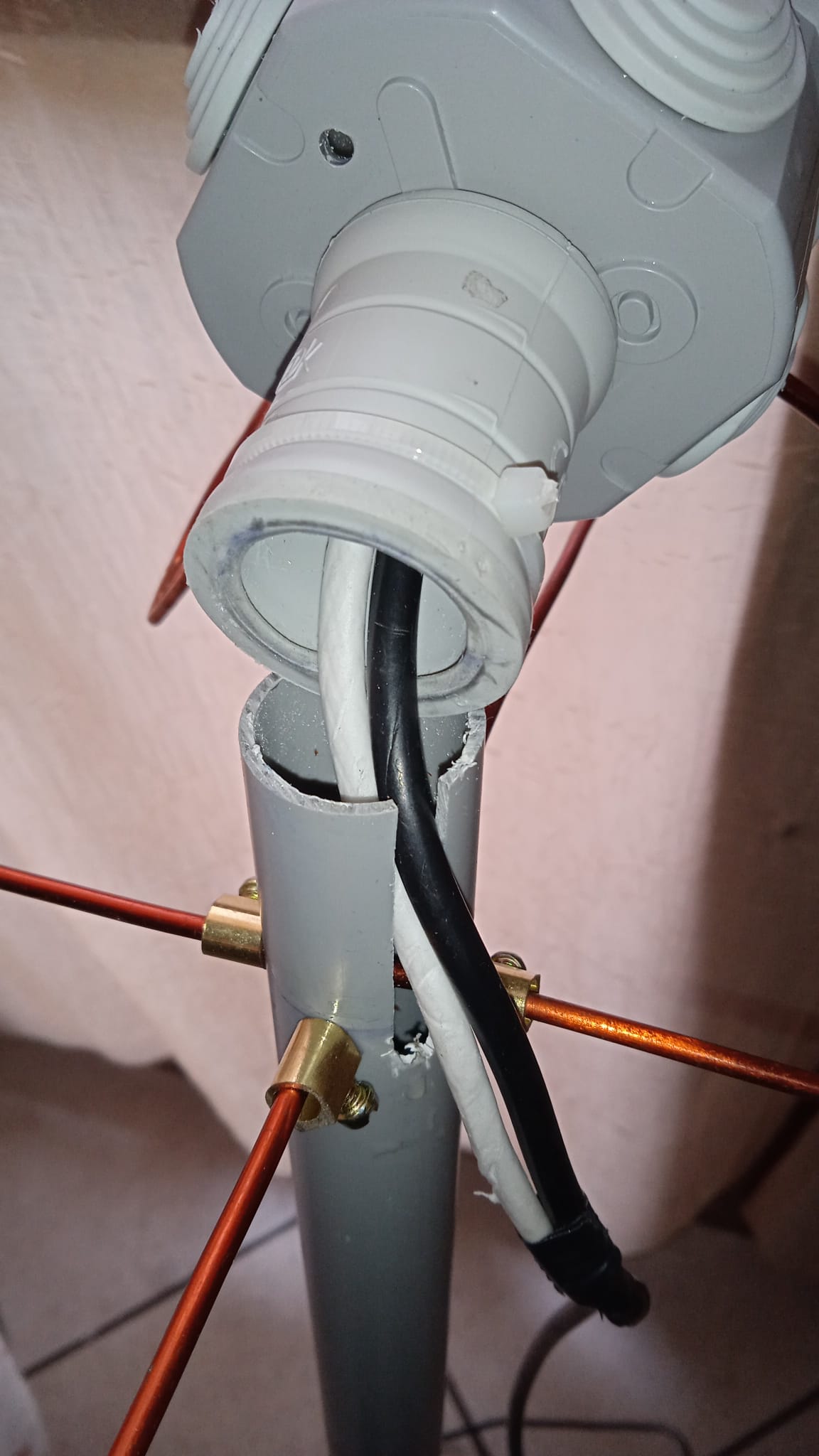

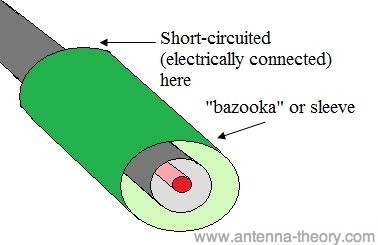

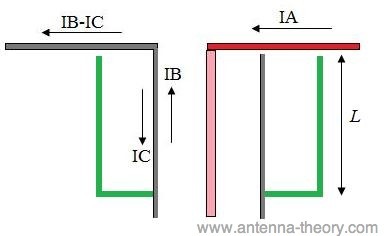

Uscita cavo GR58-STUB
Finale incastrato
questa e un sistema differente ma da
provare esperimentare
come si realizza caco centrale e filo
______________________Un buon beacon sui 70 cm _____________________
Qui un test come ho ricevuto con la nuova CJU-HGI sotto
_____________Due beacon stesso autore _____________
Antenna QFH Super - Nuova Antenna 70cm
Antenna QFH Super - Nuova Antenna 70cm
Antenna Turnstyle 70cm -
Riconoscimento QSL
__________________________________________________________________________________________
Anno 2026 Gennaio
|
CONCLUSIONE Non mi rimane altro che
augurarvi buon lavoro saluti Antonio ik1hgi |
|
