13cm Ricevitore Comtech

Dopo tanti prove di ricezione sul ponte 2,4 Ghz non avevo tanta soddisfazione, ho cercato su internet ma tutti dico la loro idea, in vece fra i due Comtech Tx RX 2,4 Ghz non avevo nulla da dire, il croma fra i due moduli erano perfetti come segnale, l'idea di ricavare il solo modulo, di fare una prova della band-base da tempo realizzato un

Ricezione per 1.2 Ghz. con il gruppo FS916.

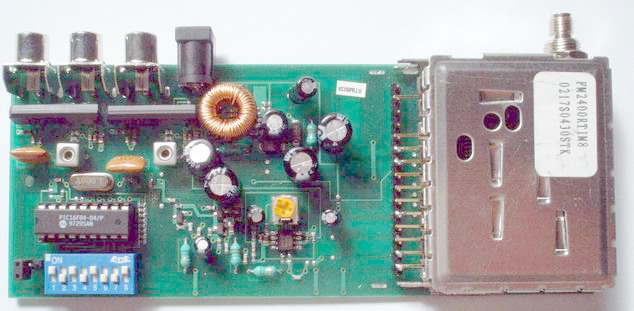

Ricevitore Comtech prima fase

http://homepage.ntlworld.com/23cmModsTX/23TX.htm

http://gbppr.dyndns.org/DFM2400RTIM8-03A.pdf

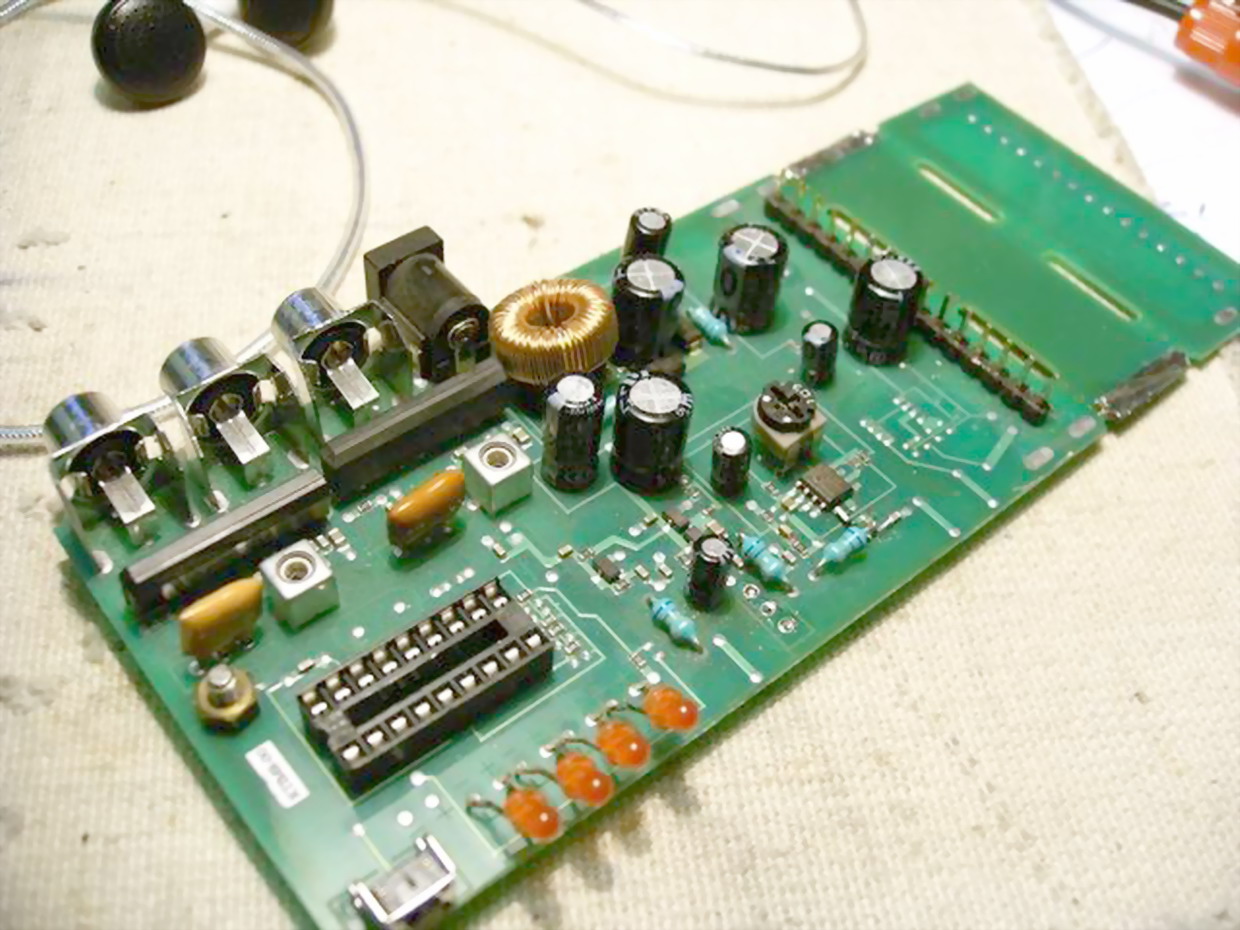

Ricevitore Comtech seconda fase

http://comtech.hampubs.com/

http://ve6atv.sbszoo.com/equipment/hw.htm

IL progetto del modulatore della Comtech per ricezione i 2,4 Ghz, l'audio è 5,5 ed 6,0 non potevo ricevere il segnale in frequenza esatta del sistema attuale sui 6,5 ho rilevato il modo di ritoccare la sintonia della media frequenza audio, con una distorsione del 80% avendo ricavato l'audio, con un forte rumore di fondo nella modulazione audio ed video era quasi incomprensibile, la sintonia non era buono non riuscivo a vedere il ponte 2,4 con tanti puntini come spiega l'autore di rifare la modifica del ricevitore

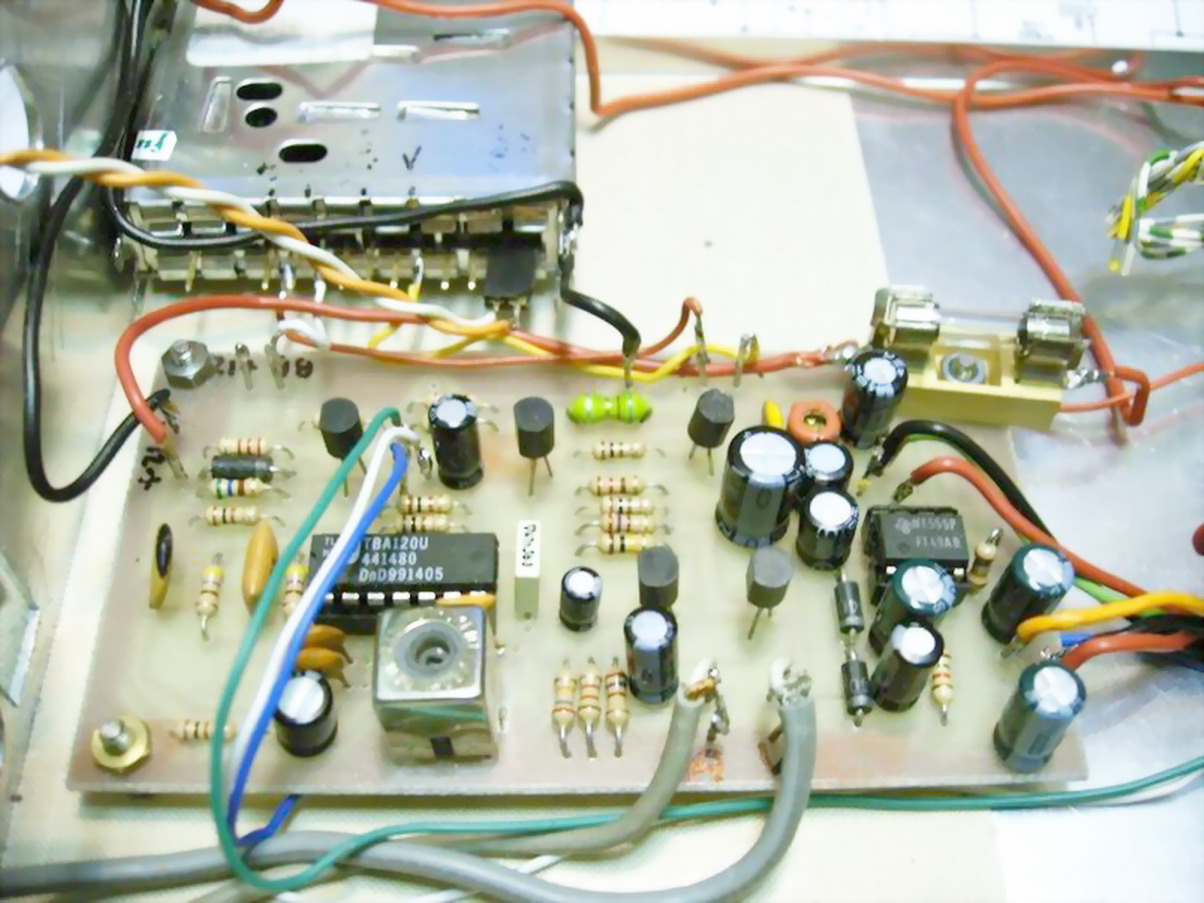

Prove di sperimentazione della basetta banda base ok

Come si vede sul monito BW il Beacon del ponte che riceve con l'antenna cerchietti 24-mhz locatore JN45IK

Il prospetto del fatto ho utilizzato con buoni risultati in quando la ricezione e molto più stabile del livello del croma video, l'audio si comporta molto bene con il filtro fsn 6,5 che non avviene la distorsione che la qualità ottimo, per il circuito vai sul ricevitore RXHGI.

Ho realizzato una antenna ha cerchietti che già nel passato su una parabola di un metro, i due cerchietti ha le caratteristiche visive su questa pagine 24-mhz

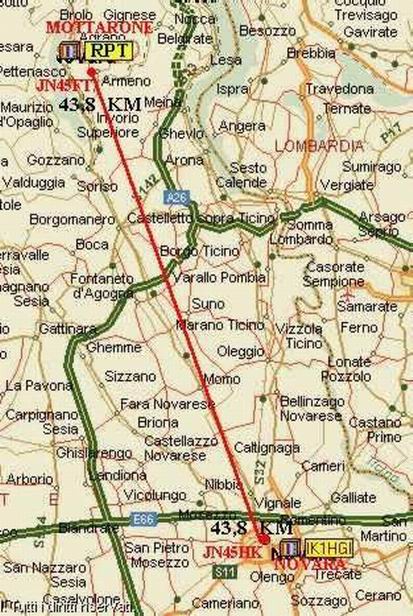

La mano indica l'antenna a stilo lunga 15cm la ricezione e ottimale la distanza che riceve il segnale dal ponte località Mottarone 45 km Loc.JN45FV riceve di Trecate Loc. JN45IK, un edificio secondo piano dal mio balcone.

Come si vede l'antenna nella posizione del lamierino in alto

e la direzione verso il ponte, la località Mottarone 45 km Loc. JN45FV riceve nella località di Trecate Loc. JN45IK

http://www.hamtvstore.com/html/23cm_atv_receiver.html

FREQUENCY COVERAGE 1.24 to 1.375Ghz
(0.5 Mhz steps)
TUNING CIRCUIT PLL chip controlled by PIC
IF BANDWIDTH 27Mhz
POWER SUPPLY 12~15VDC 500mA
POWER CONNECTOR 2.1mm DC Jack
AUDIO OUTPUT 6Mhz and 6.5Mhz
AERIAL CONNECTION SMA 75 ohm
VIDEO AND AUDIO CONNECTIONS Phono

Modules COMTECH LCD

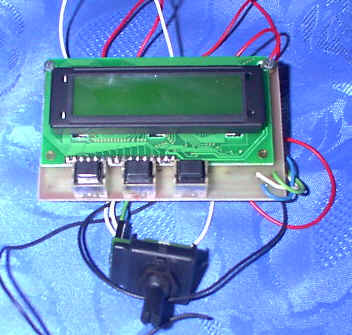

Ho messo qualche link da poter capire come si possa avere un LCD per la sintonia in Ricezione alcuni suggerimenti in questo sito troverete anche il programma da inserire dentro alla pic 16F84 con alcuni suggerimenti dell'autore F6CSX

http://f6csx.free.fr/ATV/comtech/comtech.bmp

Lo sterzo è fatto con un PIC 16F84, con la frequenza di visualizzazione su display LCD 1 linea di 16 caratteri, si prega di notare ci sono due tipi di schermo LCD: la vera linea 1 di 16 caratteri la cui indirizzi sono adiacenti e di coloro che sono organizzati in due blocchi di 8 caratteri.

Il programma utilizzato è diverso. Se viene visualizzato un display di soli 8 caratteri è che non avete il diritto di programma.

- Due pulsanti possono aumentare o diminuire la frequenza, come un passo che si può scegliere tra 125, 250, 500 kHz, 1 MHz a 10 MHz (terzo tasto).

- Il quarto pulsante viene utilizzata per memorizzare la frequenza sulle attuali VFO.

- Il quinto pulsante permette di selezionare VFO A o B VFO

Il software è scritto e compilato con PICBASIC Pic Basic Pro (PBP), file sono i file di origine, i file sono yyy.HEX già compilato e utilizzato direttamente dal programmatore

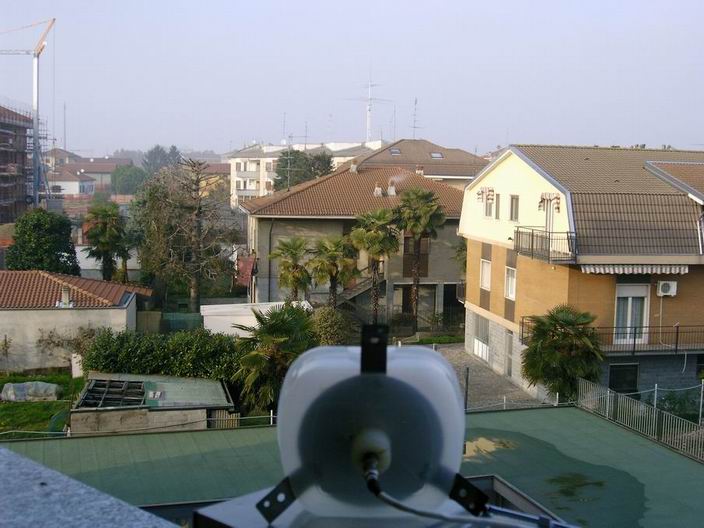

In questa foto si vede la distanza, sulla foto affianco la posizione come si vede l'antenna

Bande ATV

BANDA 1,2 Ghz

1240-1245 Mhz

1267-1270 Mhz solo satellite terra/spazio

1270-1298 Mhz

BANDA 2,4 Ghz

2300-2440 Mhz

2440-2450 Mhz solo satellite

BANDA 5 Ghz

5650-5670 Mhz         secondario - satellite

5760-5770 Mhz         primario

5830-5850 Mhz         secondario -satellite/terra

BANDA 10 Ghz

10300-10500 Mhz

Altre BANDE ATV

24-24,05 Ghz             esclusivo

47-47,20 Ghz             esclusivo

75,50-76 Ghz             primario

119,98-120,02 Ghz     secondario

142-144 Ghz              esclusivo

144-149 Ghz              secondario

241-248 Ghz              secondario

248-250 Ghz              esclusivo

Amateur TeleVision

http://www.radiopics.com/ATV/ATV.htm

A 50MHz PLL a 2700 MHz con la SP5055, TSA 5055

http://www.dl1mfk.de/Projekte/SHF/PLL/SP5055/

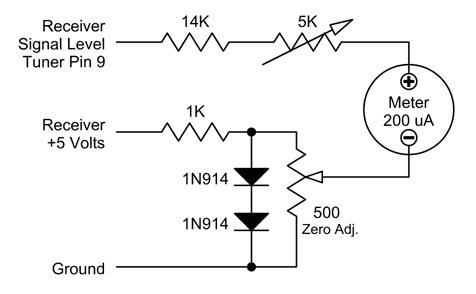

Qui si può installa anche un piccolo strumento S-meter

Oppure ricavare la sintonia sarà possibile migliorare le prestazioni del Ricevitore per i 2.445 MHz sostituendo il programma in origine della sintonia, con la nuova versione che ha realizzato Salvatore iw2kgh, in pratica dove è possibile visualizzare la frequenza operativa si visualizza sul Display LCD 2x16 la frequenza desiderata, con questo sistema ha possibilista di memorizzare più canali, o frequenze.
