Parabola 1 metro x
5,8Ghz e sui 10ghz per ATV
|
Parabola per
5,8 Ghz
sperimentazione
Cerchietti per
5.8Ghz su una parabola a primo fuoco da un 1 metro circolare, acquistata in fiera per realizzare il mio primo sogno di ricevere i 2.4 Ghz, su una parabola di grandi dimensione, per poter ricevere un buon guadagno di
8db,
ho ripreso di poter installa i cerchietti per 5,8g, le prove sono state fatte sul mio balcone per cui ho la direzione del ponte del
BEACON
5.8G, locatore JN30VF.
Nella mia zona dove abito,
ho la possibilità di vedere tutti i ponte installati qui al Nord
faccio un piccolo riassunto Varese, Verbania, Mottarone,
Torino, Bergamo, Cuneo, i radioamatori nella Zona di
Cuneo hanno realizzato un ponte con un beacon per 5.8ghz
il segnale che ricevo ottimo, sempre sul balcone, il mio
Convertitore che và in banda 1.2 /
5.8 Ghz, dopo ho fatto le prove con una parabola offset da
40 cm con i
Cerchietti ho avuto grande successo nel ricevere il beacon. |
click |
|
 |

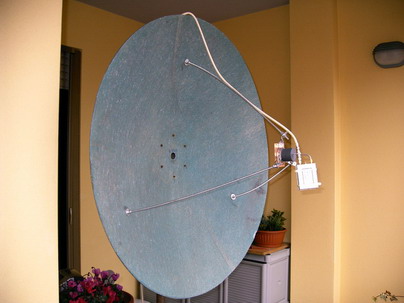

Cerchietti al centro alla Parabola
La ricezione del primo tentativo
con i Cerchietti 5.8gin una parabola offset, ho
utilizzato anche questo tipo di soluzione, con una parabola
da 100 cm, quella usata per meteo sat foto sopra, le
misure per i cerchietti sono reali del mio primo prototipo,
solo il vantaggio di poter utilizzare al centro, per poter
conoscere la distanza e il rapporto del diametro di una
parabola per il suo fuoco potrete ricavare il rapporto DxD:F
(Diametro x Diametro : Focale) dobbiamo sapere prima la sua
profondità della (BOMBATURA) della parabola, utilizziamo una
riga depositiamo fra le due estremità del bordo della
parabola è misuriamo al centro, supponiamo che avete al
centro la misura di 13,5 cm, come il mio caso |
|
Parabola 100 cm
Conoscendo il diametro della parabola potremmo calcolare il fuoco sarà anche quello che ci permetterà di determinare il valore di dal mio caso 13,5 cm, perciò il calcolo avviene ricavata con la seguente formala :
IL rapporto la misurare fra al centro della parabola, al centro dei cerchietti, vedi disegno, fattore di FUOCO la lunghezza e pari di 46,3 cm esatti.
IL valore non possiamo arrotondare a 46,5 cm, perché
la profondità della parabola influisce sul guadagno e anche il rumore, rimane che il rapporto D/F dentro il limite da noi indicato cioè otteniamo sempre alto rendimento e bassa cifra di rumore..
Questa formula può risultare utile quando si ha disposizione una parabola, e non conosciamo la profondità e il fuoco, nota che il
Diametro D, la Profondità
del Fuoco F le misure sono state fatte in centimetri. |
la parabola e messa a terra
capo volta e prese le misure di dietro dal buco oppure
mettere una barra e prendere le misure al centro

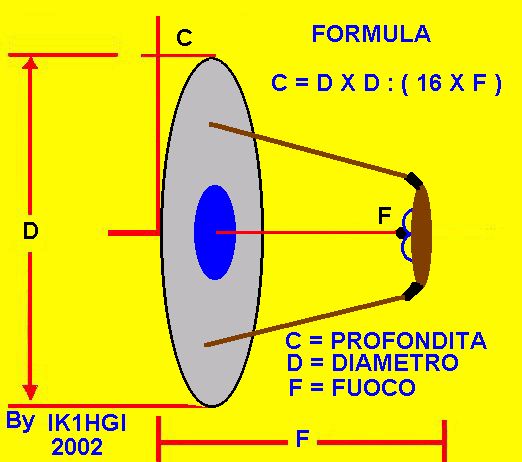

Formula D x D : (C
x F16 = )
Parabola da 100
Diametro (D x D) 100 X 100 =10.000
Profondità
C13,5 x F16 =216
Diametro 10.000 : 216 = (46,29629629) 46,3 |
|
|
|
|
Parabola
|
DB
|
DB
|
|
Diametro in metri |
Guadagno spaziarle
minimo |
Guadagno
spaziarle massimo |
|
1metri |
38,5dB |
40.2dB |
|
1,20m |
40,0dB |
41,8dB |
|
1,40m |
41,4dB |
43,1dB |
|
1,50m |
42,0dB |
43,7dB |
|
1,60m |
42,5dB |
44,3dB |
|
1,70m |
43,1dB |
44,8dB |
|
1,80m |
43,5dB |
45,3dB |
|
1,90m |
44,0dB |
45,8dB |
|
2,00m |
44,5dB |
46,2dB |
|
2,20m |
45,3dB |
47,1dB |
|
2,40m |
46,5dB |
47,8dB |
|
2,50m |
46,5dB |
48,1dB |
|
|
Tabella (1)
Guadagno
click |
Guadagno di una parabola
Il Guadagno in potenza di una parabola in teoria si ricava con la seguente formula:
G = Pi x (D x Mhz : 300) x n
G=Guadagno
Pi= pi-grego 3,14
D= Diametro della parabola
Mgz= Frequenza di Ricezione
n= Rendimento
La frequenza di ricezione sulla banda 2,445 Mgz per calcolare il guadagno si considera la frequenza pari a Ghz 2,445 x 100 = 244,500 : 300 = 815 x 815 = 664,225
Poiché conosciamo il valore di (Pi) al quadrato cioè 9,8596 possiamo eseguire con successo operazione:
Pi=3,14 x 3,14 = 9,8596 x 664,225
6,548999281x0.50=3,274496405 vedi tabella (1)
315x 315 = 9,8596 x 664,225
6,548999281 x 0.75 2,454955872
vedi tabella
(1)
G = minimo al numero 3,274 0,50 = db 35,1
G = massimo al numero 2,454 0,75 = dB 33,9
Da questa tabella potete ricavare il guadagno in potenza conoscendo il valore dei dB conoscendo il
guadagno in potenza in rapporto al diametro ed alla frequenza di lavoro.
|
|
 |

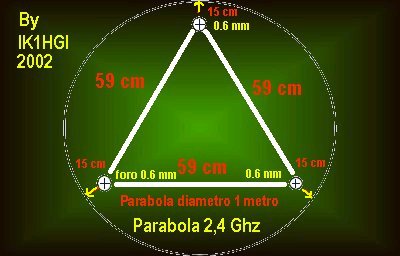

Misure da realizzare sulla parabola
Una volta stabilito le misure calcolate la distanza,
da sistemare i cerchietti al centro. Ricavare 3 barre filettate del 0.6 mm, trovare il punto esatto,
 |
|

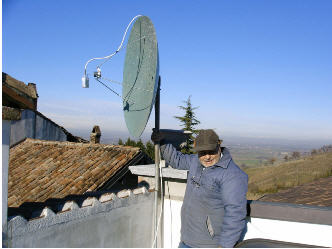

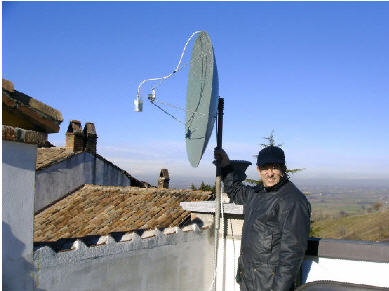

IK1HGI fase di ricezione con
la parabola 1 metro per 5,8g e sui test 10ghz |
IW2CXP fase di ricezione con
la parabola
1 metro per 5,8g e sui test 10 ghz |
|

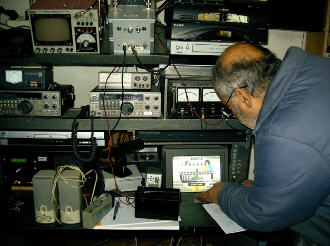

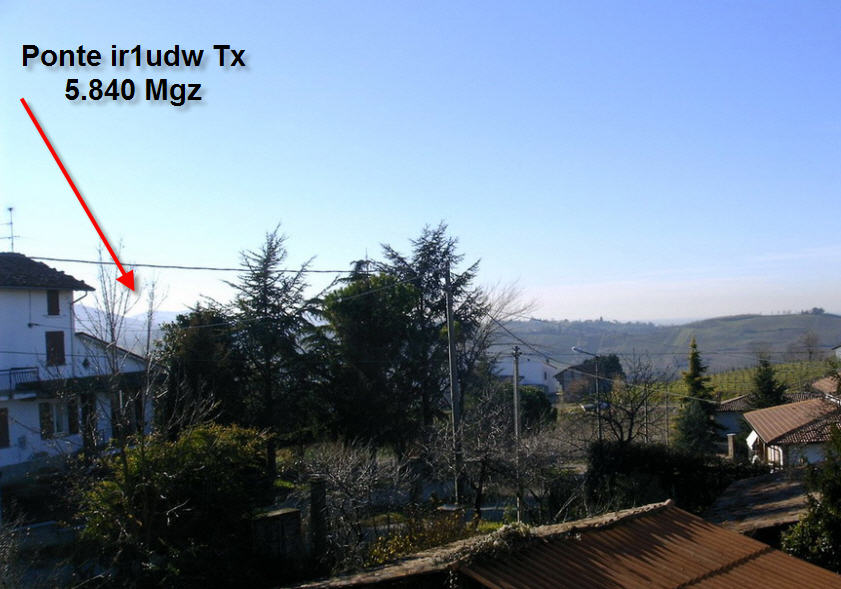

IW2CXP fase di ricezione del
ponte 5.840 Mhz |

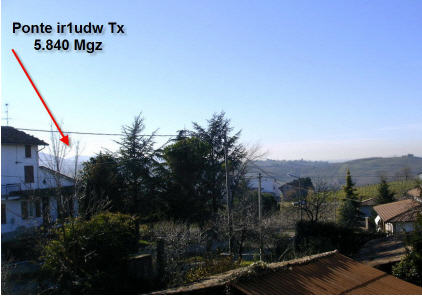

La posizione del ponte ad una
distanza di 100 Km |

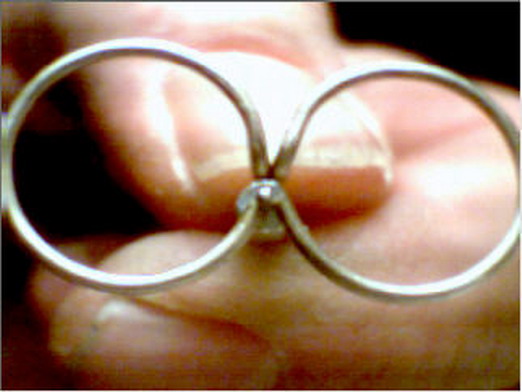

Cerchietti come
realizzare e il materiale
Riflettore e
basato di
alluminio della lunghezza 7,5 x 6,5 spessore 1 mm,
filo del diametro 1,0 ho 1,2 mm a secondo
quello che avete io ho utilizzato del filo argentato 1,2mm.
La
circonferenza interno 14 mm il utilizzando due tubi di rame
del 14, sopporto e del tipo di Teflon
o altro materiale isolante del diametro 40mm che equivalente
del diametro del LNB, la lunghezza ho ricavato di 50mm, le
3 barra sono filettate del 6mm
della lunghezza 60cm |
 |
|

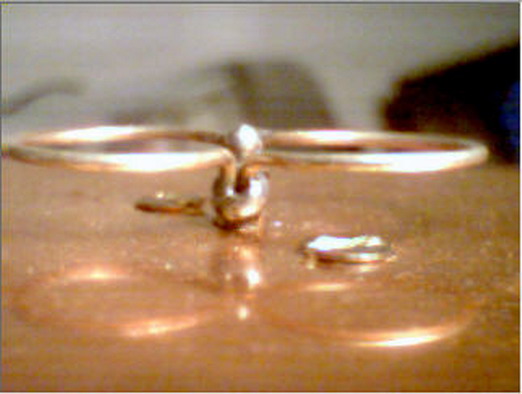

Cerchietti
in posizione
in verticale |
Disposizione riferimento
La
Ricezione 2.450 Ghz
in posizione
verticale
|
|
Parabola con cerchietti 5,8ghz
|

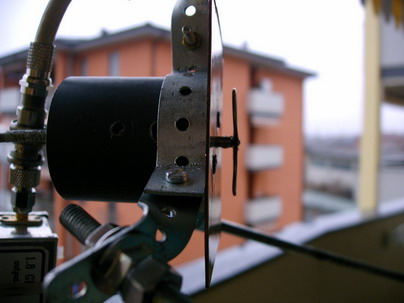

Distanza riferimento
dipolo
Ricezione
5.8 Ghz in posizione verticale riferimento al
riflettore della dimensione 7,5 x 6,8 cm
fra riflettore ed i due cerchietti la distanza 5,5 mm al filo centrale del
dipolo
|
|
Parabola 60cm con Barattolo |
Cerchietti
Larghezza circolare 90,8
cm
Lunghezza profondità 130 mm
Spessore 0,8 mm
Antenna 4,0 mm (rispettate anche il dato)
Barra filettata del tipo "F" altro medito per realizzare
l' antenna
a barattolo con vari formule.
|
|
Parabola off set con Cerchietti |
Parabola
Fra le caratteristiche
dei cerchietti cambia il modo come volete realizzare il tipo di lavoro, fate in modo
di rispettare i cm, mm,
73 Buon lavoro
da
Antonio IK1HGI
e Mario IW2CXP
|
|
|
