Allgemein:
- für 433.92MHz-Wetterstationen wie WS7078, WS7059, WS7078, WS7095, WS7390,
WS9032,
WS9115, WS8010, WS3500 usw.
- bei einigen Wetterstationen austauschbar gegen TX2 u. TX3
- Temperatur -29.9 bis +69.9 Grad, Auflösung 0.1 Grad C
- Luftfeuchte 20% bis 99% rH, Auflösung 1%
- Sendeleistung 0.5 mW
- Reichweite ca. 25m im Freien
- Adresse wird bei jedem längeren Batteriewechsel neu bestimmt (7-Bit)
- es werden 2 Datendoppelpakete im Abstand von ca. 1.5 sec gesendet:
1x Datendoppelpaket wie TX2/TX3 mit Kennung als Temperatursensor und
1x Datendoppelpaket mit der Kennung als Luftfeuchtesensor
(1 Datendoppelpaket besteht aus 2 gleichen Pakete mit einer Pause von 28ms)
- alle 60-61s werden 2 Datendoppelpakete hintereinander übertragen
(2s nach Einlegen der Batterie 1. D.-Paket, dann bis zur 15. Minuten ca.
alle 11-14s, ab
der 16. Minute alle 60-61s)
- Stromversorgung 2x Mignon (AA/LR6)
- eine Möglichkeit (wie beim TX2/3) ein anderes Datenprotokoll per Jumper
auszuwählen besteht nicht
- Maße: 110 x 40 x 20 mm (Schutzhaube: Durchmesser 57mm x 120 mm Höhe)
(alle Angaben ohne Gewähr)

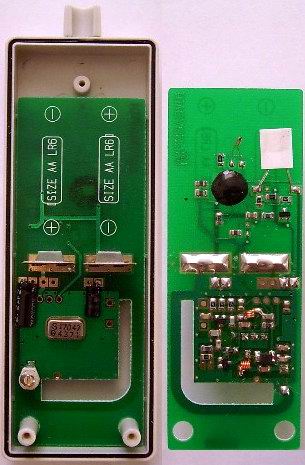

Bild1: TX4 - alte Ausführung, mit separater
Temperatur-Perle
sowie Feuchtesensor |
Bild2: neuer TX4 mit Sensirion-Chip (Temperatur+Luftfeuchte) |
Der neue TX4 ist mit einem Sensor-Chip SHTxx ausgestattet, der
die Temperatur und die rel. Luftfeuchte misst. Beide Sensoren werden über einen 14-Bit-AD-Wandler ausgewertet. Der Sensor ist
kalibriert und hat ein 2-Wire-Interface. Die Genauigkeit des Sensors liegt
zwischen +/-3% (SHT11) und +/-2% (SHT15) RH% sowie +/-0.4 (SHT11) und +/-0.3 (SHT15) K @ 25 °C. Die Genauigkeit des TX4 sollte
sich also rapide verbessert haben, vor allem im Bereich, der im Vergleich zur
alten Version doch sehr ungenauen Messwerte, der rel. Luftfeuchtigkeit. Des
weiteren
besteht bei diesem Sensor wieder die Möglichkeit per Jumper verschiedene
Datenprotokolle auszuwählen.
|
