Ladegerät für 12V mit Linearregler


Das ist eine einfache Ladeschaltung für den IPAQ. Angeschlossen an eine 12V-Solar- Anlage, kann der IPAQ damit kostenlos geladen werden, ebenso gut ist es hiermit möglich den IPAQ im Auto zu Laden. Als Spannungsregler kommt ein 2A Festspannungsregler zum Einsatz (0.82 € bei Conrad). Um den IPAQ besonders zu schützen, befindet sich am Ausgang des 78S05 eine Sicherung in Verbindung mit einer 5.6V Z-Diode. Das bewirkt, falls bei einem Defekt des 78S05 die Ausgangsspannung höher als 5V ist, dass die Sicherung durchbrennt und den IPAQ vor größerem Schaden bewahrt.

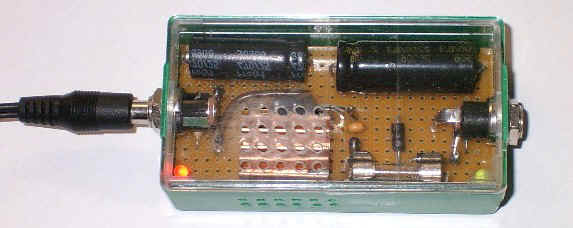

Am Ausgang und am Eingang befindet sich jeweils eine LED um den Betriebszustand anzuzeigen. Der Kühlkörper für den 78S05 ist zu klein und auch die Wahl des Gehäuses war nicht ganz glücklich, zu sehen an den, durch die Wärme verzogenen, Lüftungsbohrungen im Klarsichtdeckel nach mehrfacher Benutzung. Das ist aber kein Problem mehr für mich, da das Ladegerät durch das Schaltreglerladegerät ersetzt wird.



Ladegerät für 12V mit Schaltregler 34063

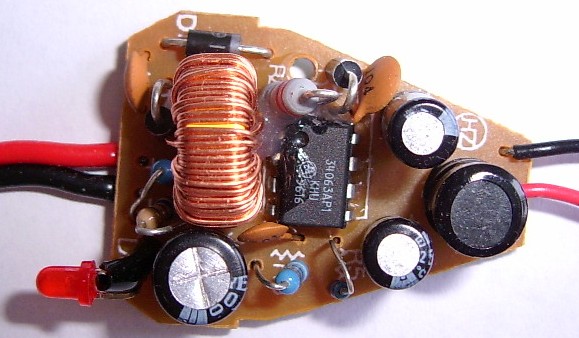

Der Schaltregler zum Laden des Compaq-IPAQ stammt aus einem ausgedienten Nokia-Autoladegerät (Datenblatt (MC)34063). Des weiteren wurden auf dem Flohmarkt diverse Autoladegeräte für andere Handys gefunden mit einem SP34063, sowie IR3M03A von SHARP und 2360AD von JRC. Was bei dem ersten nicht verwunderlich ist, auch die beiden anderen IC's weisen die gleiche Beschaltung und Parametern wie beim 34063 auf, und wurden in der Schaltung getestet.

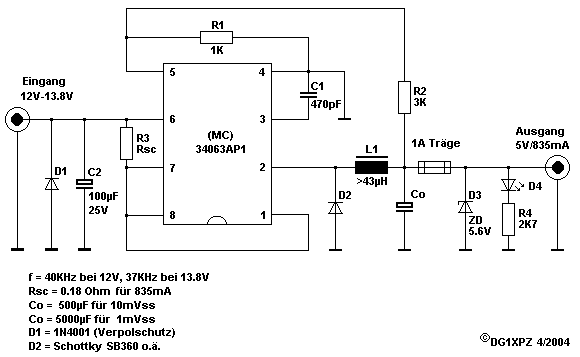

Der 34063 ist ein universeller Step-Up/Step-Down/Inverter-IC und in der Lage, Ausgangsströme bis 1.5A zu liefern. Die Schaltung wurde für einen Ausgangsstrom von max. 835mA bei 5V konzipiert. Für 1A muss für Rsc ein Wert von 0.15 Ohm verwendet werden.

Die unbelastete Ausgangsspannung liegt, bei einer Eingangsspannung von 12V, bei 5.07V. Bei einem Laststrom von 835mA geht die Ausgangsspannung auf 5.04V zurück, dabei fließt ein Eingangsstrom von 460mA. Die Ausgangsspannung bleibt bis zu einer Eingangsspannung von 8.5V konstant auf 5.03V.

Die Wirkungsgrad liegt hierbei bei 76%. Das hört sich erst mal nicht gut an, aber wenn man den Schaltregler mit dem Linearregler vergleicht sieht das schon ganz anders aus:

Der Schaltregler hat eine Eingangsleistung von 5.52 Watt (12V/460mA). Der 5V-Linearregler hat eine Eingangsleistung von 10.7 Watt (12V/890mA) wobei er davon 5.8 Watt "verbraten" muss (die Differenz von 12V zu 5V bei 835mA in Wärme umsetzen). Damit liegt der Wirkungsgrad des Linearreglers bei 42%, bei fast doppeltem Leistungsverbrauch. Das sollte man bei Portable-Betrieb beachten. Die Batterie oder der Akkupack hält also mit einem Schaltregler (in diesem Beispiel) doppelt so lange!




Für die Schaltung wurde ein Universalleiterplatte verwendet. Die Frontplatte steht auf dem Kopf.

Auf der rechten Seite, unter der Eingangsbuchse, befindet sich eine Halterung für eine Reserve-Sicherung.




Wichtig! Der Autor übernimmt keinerlei Haftung für irgendwelche Schäden auf Grund dieser Anleitungen!
