Wetterstation FT2 mit Funksensor AS2

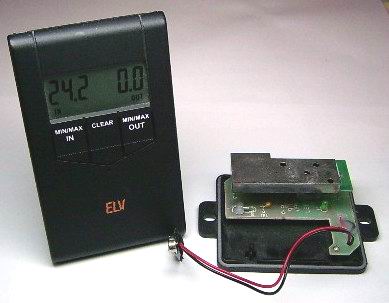

Funk-Außensensor AS2
(links die Wetterstation FT2)


Allgemein:

  • Temperatur (vermutlich) -19.9 bis 69.9 Grad, Auflösung 0.1 Grad, +/-??Grad
  • Sender HFS521
  • Sendefrequenz 433.92 MHz
  • Maße (B/H/T): 69 x 97 x 34 mm
  • Stromversorgung 9V-Blockbatterie
  • dieser Sensor meldet sich als Außensensor 2
  • Reichweite ca. 30 m im Freien
  • Protokoll WS7000 V1.1, außer Sendezeiten identisch mit WS7000-18 (Temperatur-Sensor), kann mit PC-Wettersensor-Empfänger von ELV ausgewertet werden. Ob eine Auswertung mit WS7000 o.ä. auf Grund der abweichenden Sendezeiten möglich ist, kann ich nicht sagen.
  • 2 bis 5 min nach Einlegen der Batterie werden die Temperatur-Daten das Erste mal übertragen, danach alle 640 Sekunden
  • es werden jeweils 3 gleiche Daten-Rahmen im Abstand von 14ms übertragen

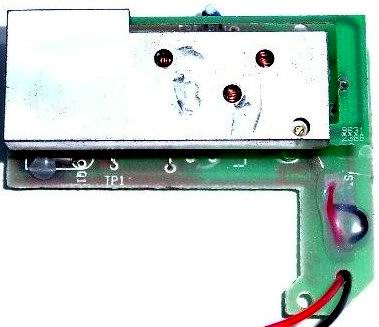

Innenansicht AS2

Innenansicht AS2

Besten Dank an DH1BUZ für die kurzzeitige Überlassung der Wetterstation!
