MAX232-Ersatzschaltung


Diese Schaltung kann natürlich nicht einen MAX232 mit allen Parametern ersetzen, aber für diverse Anwendungen ist diese Schaltung ausreichend und vor allem stromsparend.

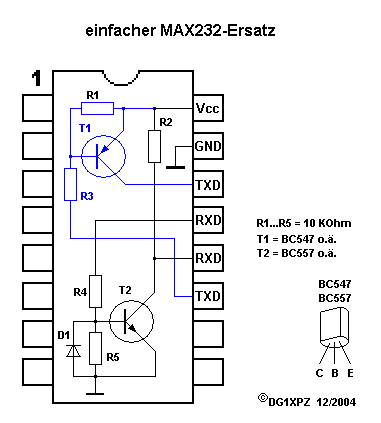

Im Zuge der Stromreduzierung im "Display-Atmel", prüfte ich den Ersatz des MAX232 (6 mA) durch eine Transistorschaltung. Da ich mir die Möglichkeit nicht nehmen wollte, bei späterem Bedarf wieder einen MAX232 zu verwenden, änderte ich nicht das Layout der Atmel-Platine, sondern entwickelte die Leiterplatte der Ersatzschaltung so, das sie in den Steckplatz des MAX232 gesteckt werden konnte. Da die Bauhöhe im "Display-Atmel" sehr begrenzt ist, setzte ich die Transistoren unter die Platine und verwendete spezielle kleine Widerstände (1.9mm x 3.2mm) auf der Oberseite (Lötaugen nach oben). Die Schaltung sieht wie folgt aus:

Ursprünglich hätte für diesen Einsatz (ELV-Wettersensor-Empfänger am "Display-Atmel") eine reine Empfangsschaltung ausgereicht (schwarzer Stromkreis), da sich aber abzeichnete, dass genügend Platz auf der Platine ist, wurde gleich eine Sendeschaltung (blauer Stromkreis) mit untergebracht. Die Verbindung von R1 u. T1 zu Vcc wurde aber aus Stromspargründen nicht hergestellt und kann bei späterem Bedarf mit einer Drahtbrücke versehen werden.
  Ergebnis war, dass anstatt der Verwendung des MAX232 mit 6 mA, die Ersatzschaltung nur noch 0.01 mA  im Ruhezustand verbrauchte!
