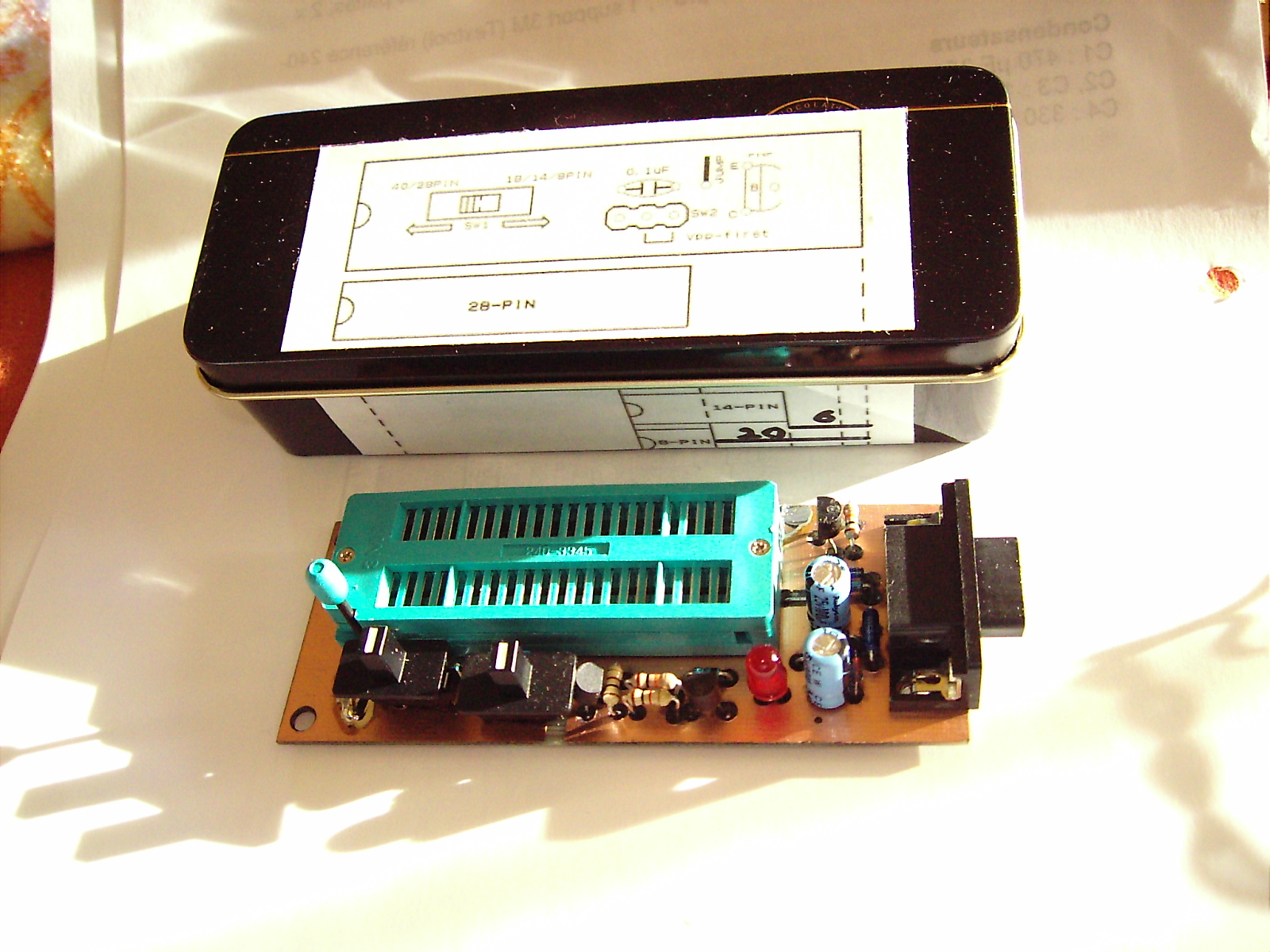

Hier ist mein neuer Multi-Programmer abgebildet, ohne externe Stromversorgung, hatte aber glücklicherweise keine Probleme.

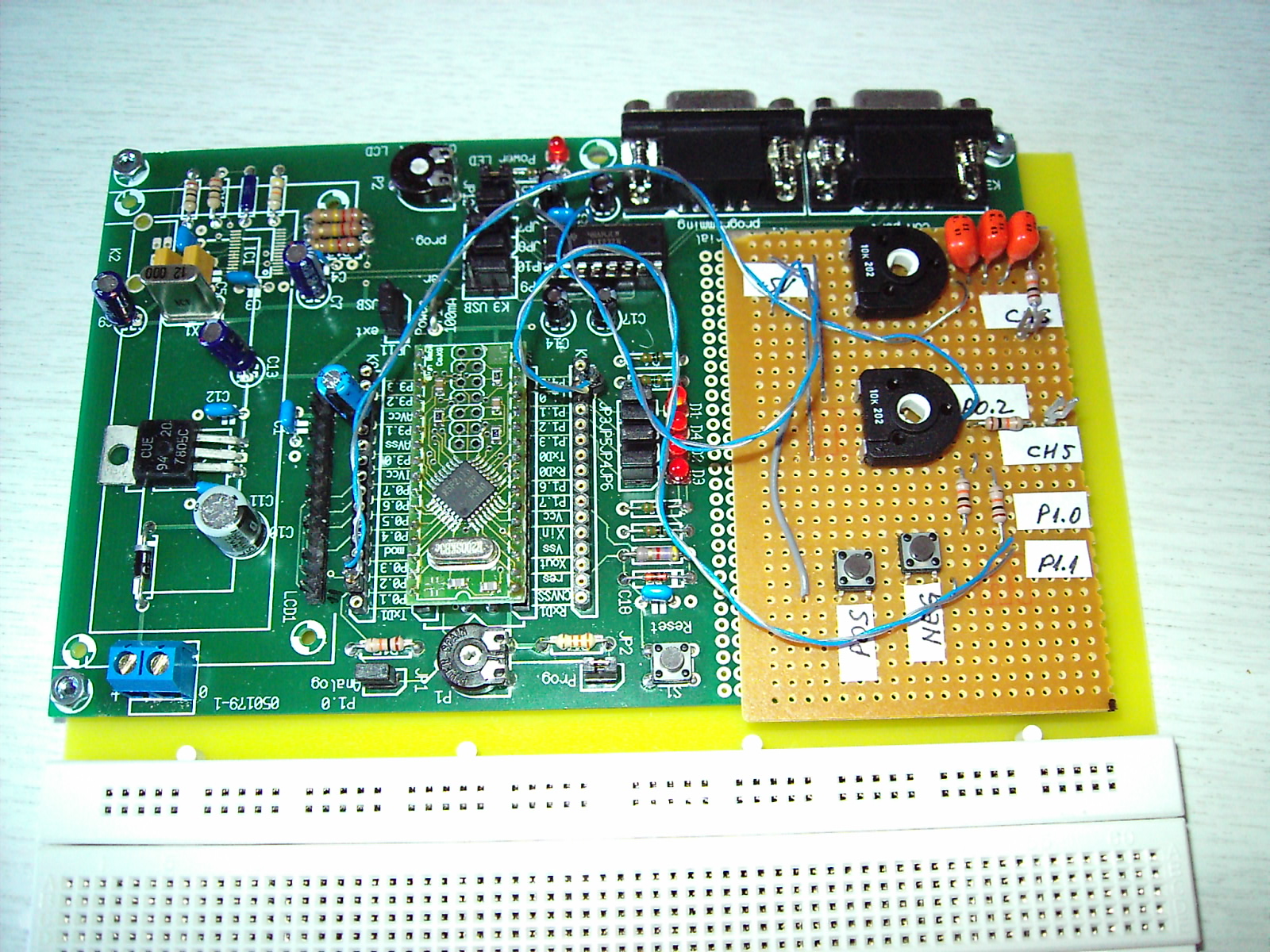

Wer satt von 16F84 & Co hat, kann ruhig anfangen mit dem RC8/13 von Renesas zu experimentieren. Elektor bringt seit November 2005 regelmäßig Beiträge dazu. Man hat auch ein Forum eingerichtet, eine Service-Seite steht auch zur Verfügung. Ich habe auf den Boards viele Beispiele laufen lassen, hier unten mit einer Zusatzplatine fürs Oszilloskop.

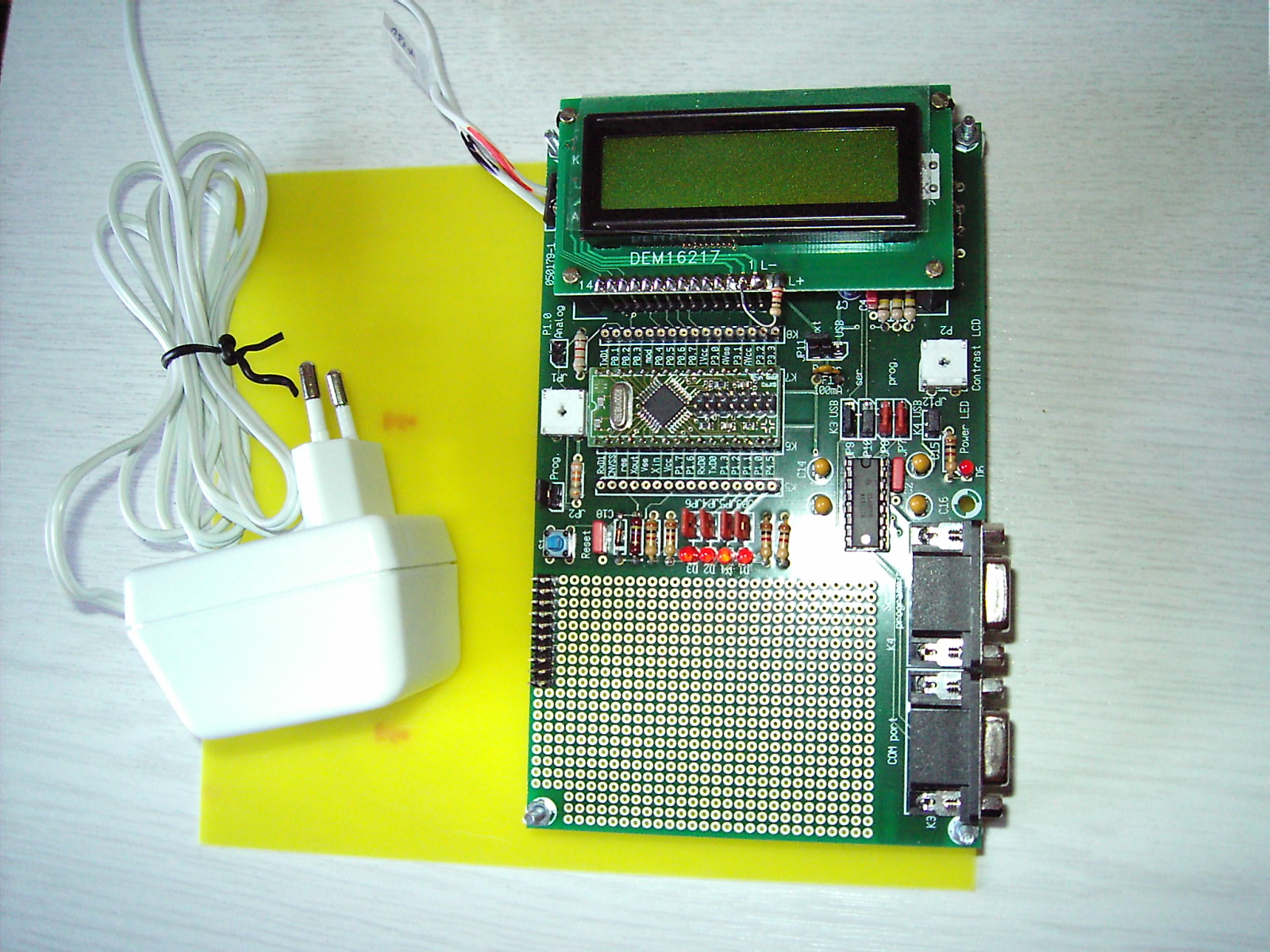

Hier sieht man wie das LCD-Display eingebaut ist, für Projekte wie Voltmeter, Thermometer etc. ganz nützlich. Dieser Board hat auch USB-Anschluß, obwohl ich recht gut auch über den COM-Port flashen kann.

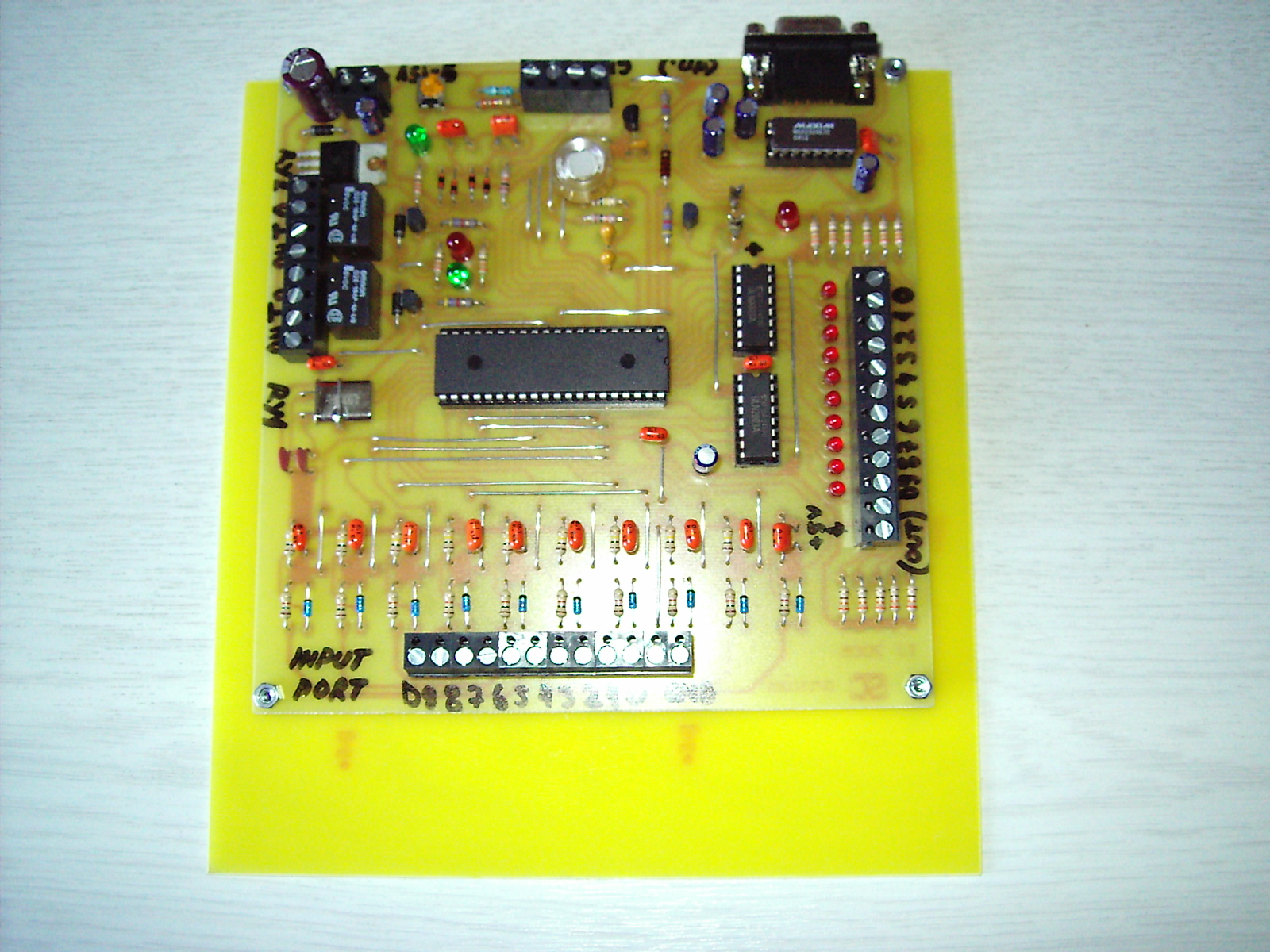

Ich wollte ein "ferngesteuertes" Treibhaus in Miniatur bauen, dazu brauche ich eine Controller-Karte die unten im Bild zu sehen ist. Die Idee war, die Heizung, das Pflanzen-Gießen und die Beleuchtung so zu steuern, dass die Pflanzen optimal wachsen und das noch ohne Mitarbeiter. Ein Netzwerk übers Internet sollte evtl. gebaut werden. Ich glaube mit dem VPN-Client kann man auf dem COM-Port des zweiten Rechners übers Internet zugreifen, die Daten auswerten, evtl. Entscheidungen treffen und Befehle senden. Das Ganze scheint aber komplizierter zu sein, als ich mir vorgestellt habe... Die Controller-Karte funktioniert aber prima! Das Herz des I/O Controllers ist ein 16F877A.
- 10 Bit digital Input Port (0-16V)
- 0-5V und 0-25V analog inputs
- Temperatur- und lichtempfindlicher Sensoren (+/- 1°C Empfindlichkeit)
- high current 10 Bit digital Output-Ports
- "closed loop"; Steuerung für 2 Relais
- Serial Interface 2400 Bit/Sek.
- programmierbare Timers und Buzzer
- eine Liste mit den aufgenommenen Daten und Zeiten kann erstellt werden
- Graph-Plotter
- Logic Controll

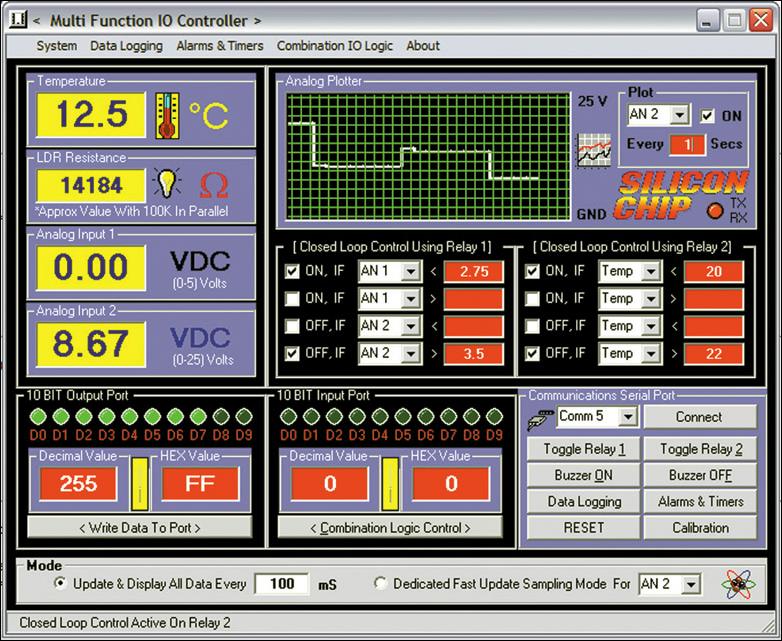

Und so sieht die Software aus:
