电台天线 没有天线就没有无线电通讯.不论用什么样的电台,天线必不可少,自己动手架设电台时,首先就是架天线.天线成为广大爱好者施展才能的一个广阔天地. | 电台史话 电台知识 电台用语 电台呼号 电台法规 电台软件 电台网站 返回主页 电台活动 |
|
( 徐中庸 ) |
多频段短波八木天线资料及图纸 |
|
| 一种性能优良的2m波段天线无线电爱好者在制作2m波段天线时，由于频率高、波长短，天线尺寸的公差要求比短波天线严格得多，再加上缺乏相应的测试仪表，使得天线的使用效果大打折扣。这里向大家推荐一种效果好、造价低、制作简易、几乎不需要调整的2m波段天线--半波折合振子天线。这种天线的辐射角度极低，几乎与地面平行(见图1)。所有能量几乎都集中在我们需要的方向上，效果优于常见的J型天线及5/8λ垂直地网天线(见图2)。 1材料：Φ8铜管(可从制冷材料商店购得)31～3．2m；Φ25～Φ35mm塑料绝缘管15m左右，首选强度高、耐老化的玻璃钢管，笔者用的是报废的玻璃钢天线(建筑材料中的PVC管也可以，只是寿命短一些)；50-5同轴电缆1～2m；M型高频插座一个；优质防水自粘胶带、AB胶少许。 2制作：按图3尺寸弯出天线形状。从A点开始，最好借助弯管器弯出上下两个半圆，当弯至B点 时用钢锯把多余铜管截掉。用大功率烙铁把同轴电缆焊接在C、D两点，电缆芯线接C点，电缆网线接D点，电缆的另一端接M型高频插座，用防水胶带把天线与绝缘管捆扎在一起。注意在天线有开口的一侧与绝缘管捆扎，不能把绝缘管放在两根铜管中间，且A、B两点一定要在同一直线上。最后用A、B胶封固焊点和电缆头，这项工作一定要做好。经验证明，天线的许多故障是由于电缆进水造成腐蚀而形成的。这样，天线的制作就完成了。 3有条件的爱好者可用驻波表测一下驻波比，在145MHz的频率上，应小于15，一般在13左右，带宽约为几个兆赫，恰好覆盖2m业余波段，如有偏差可微调馈电点(C、D)的位置，上下移动几个毫米，若无改善就要检查天线尺寸是否正确、电缆连接是否有误。架设时应注意，天线下端的绝缘管捆绑在室外的支架上，支架的高度低于天线的最下端；周围的金属物体应距离天线4m以上。我们的这根天线历经一年多的使用，性能稳定，曾与玻璃钢的专业天线(4m长)做过比较，主观认为收听弱信号时的效果基本相同。许多爱好者使用了这种天线，一致反映效果很好。 | ||
长线天线 (Long Wire Antenna) 长线天线又称为L型天线,自有无线电以来就开始使用.不过,都是用于接收 而不用在发射.将其长度配合使用波长的1/4波长,配合天线耦合器使用是非常 实用的.在HF的移动运用时使用起来十分方便.若一条长线天线能与天线耦合器 适当地组合使用时,则应可接收整个波段.
 |
 |

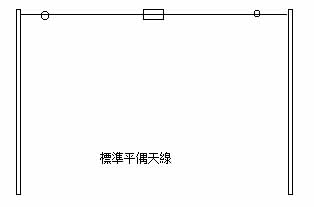

上图两种天线都是偶极天线 (Dipole Antenna) 又称为1/2波长偶极天线(Doublet Antenna),是用两根长度相等、总长度约等于0.95×波长/2电线架设的天线,是DX远距离通信的常用天线,设计天线时可选用普通2～3mm²多芯或单芯铜电线就可制作,不一定要用到类似VHF或UHF中所用的铝管,铜线或 塑料被覆的绝缘绞线,只要性能不要太差的电线,都可以使用,不过,最好是尽量选用具伸张性的导线....此种天线的输入阻抗为50～75欧姆,可工作到21MHz以上,即使在很窄的地方也可以申展开来 ,例如,7MHz时为20m,3.5MHz时为40m,如果家里的庭院不够大的话,还真容不下呢!
 这是垂直地网天线,简称GP天线.其形式就是将偶极天线垂直,下半部就象是章鱼的脚, 四处分布.脚的部分被称为辐射脚(Radial),如果是全尺寸的话,在7MHz时为10m,3.5 MHz时为20m,用这种长度的天线,再加上分布四处的脚,其尺寸就不小了.这种尺寸的 HF天线,在HAM中倒真不容易看到. 若在天线的本体上加上一个线圈(称为负载线圈),即可缩短天线的全长.甚至可以在辐射脚上加上线圈,如此,可产生电气性的1/4波长共振,而天线更可缩小为原来 的1/2到1/5,辐射脚也可由原来的4根减小到只有1支脚,这种天线又称为L型GP天线, 深受楼房住家HAM欢迎! |
 这是 六波段垂直天线DIAMOND CP-6(3.5MHz;7MHz;14MHz;21MHz;28MHz;29MHz;50MHz), 天线长度是4.6米,架设高度78米. 用上去感觉还可以,各波段的驻波都可调到最好,而且一条天线就可 工作在六个波段,不用占多少地方,这也是许多HAM主要选择这类天线的原因.缺点就是天线长度的长度不够增益太少,效率不高(它是四分之一波长的缩短性天线).现在有R70000效率比它高(是二分之一波长的),可是天线长度达七米多,如果加上三兆的振子就有十几米!架设起来真高得可怕啊! |

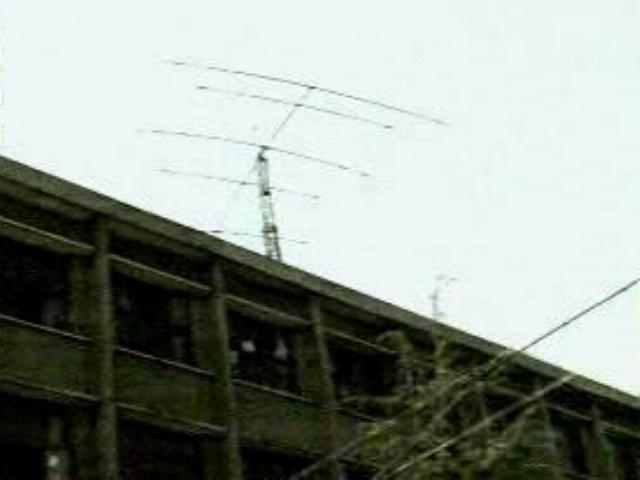

这是架设在贵州军体校的短波多频段转动八木天线(日本制造)
