建设一个超级大台——BY5CD之上路湾计划（四） 走向多人多机 BA5CW

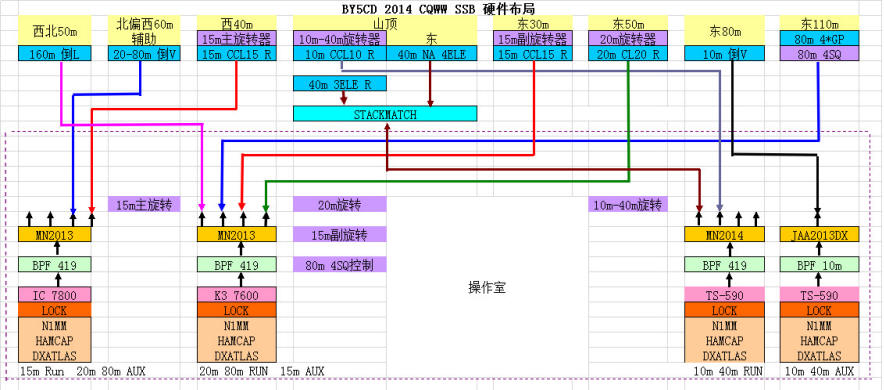

2014 CQWW SSB 多人双机，具体比赛情况请见——2014年比赛记录（下），虽然这次比赛是M2，但台站的设置是一个CQWW多人多机台的雏形， 室内外硬件的配置都在朝一个适合于MM比赛的方向努力，完善主叫天线和辅助天线系统是今后的主要任务。

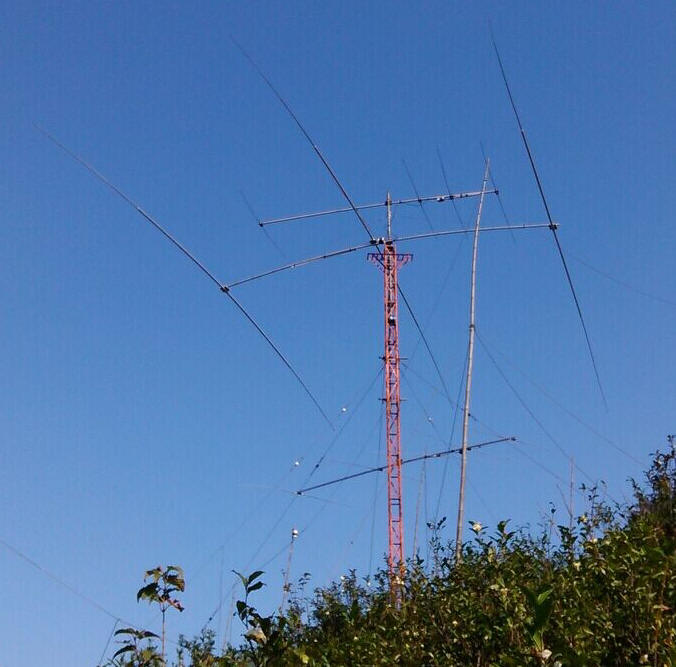

DIY 40m 三单元全尺寸八木 2014的CQWW SSB比赛，经过一年的努力，终于把40m全尺寸三单元八木架了上去 （参考：BY5CD的40m天线设计），居然还是4个人把这副巨大的八木搞上了14米高的塔，我曾经无数次劝BD5CHU放弃，幸亏是他的执着，否则就无缘用上这一副自己亲手设计的大八木了。代价还是有的，原来准备这次比赛把所有计划中的天线基本架设完毕，最终两个高波段的堆叠虽然已经上塔，但没有接堆叠控制器，只能用 最上面位置的天线。15m的辅助成功架设，只在比赛中调整了一下天线的起始位置，10m辅助八木也已经安装完躺在山上了，只差一口气就可以用了 ，无论如何我们开始辅助台可以用同波段八木天线的时代了，虽然只有区区一条。
二楼是电台室，一楼是休息室 10m、20m和80m辅助仍然采用原来的10m和20/80倒V，40m辅助的倒V由于馈线故障也没能用上。新计划的固定朝南天线为了节省时间，定为4条DIY的倒V，最后也因为时间关系放弃了。80m主叫天线的SSB和CW调整段居然被松鼠要破了振子，增加了天线安装工作量。计划到下月的CW比赛时，可以完成20m和10m的辅助八木，最后解决东山头上的40m 4SQ天线，这样辅助天线基本也齐备了，只有朝南专用的倒V天线还是临时凑合一下的。

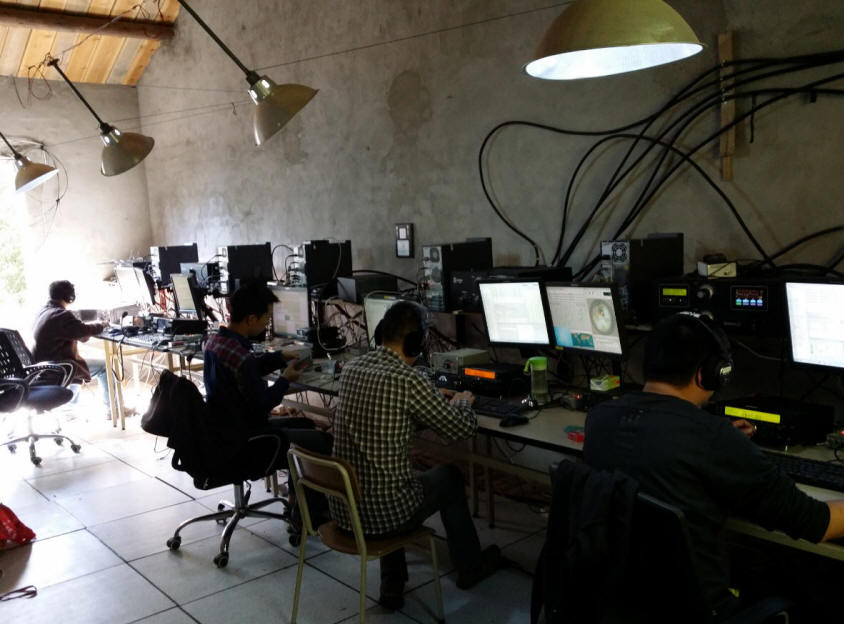

6个操作位分为三组布置，还缺一台功放，一个电台 由于电源线感应了雷电，损坏了好几台计算机、路由器、旋转器以及QS1R SDR。这次比赛更换了所有的计算机，给计算机装系统和必要的应用软件 花了很多时间，而且由于win7自动升级的问题影响了比赛，作为一个教训，引起注意。为了设置一个MM M2 MS通用的比赛操作位，我们接了六套计算机、6个互锁装置，6个开关电源，6个脚踏开关，5台功放，4套集成BPF+一套单波段BPF，下月的CW比赛争取配齐硬件，目前有10m-40m主力旋转控制器存在非线性指示误差，缺两套集成BPF，有一台JAA自动功放未送回，JAA手动功放的波段开关还需要处理。今后可以做到带上电台、自动键和耳机就能参加比赛。
6个机位进行M2比赛，有两个机位可以空余，作为备用

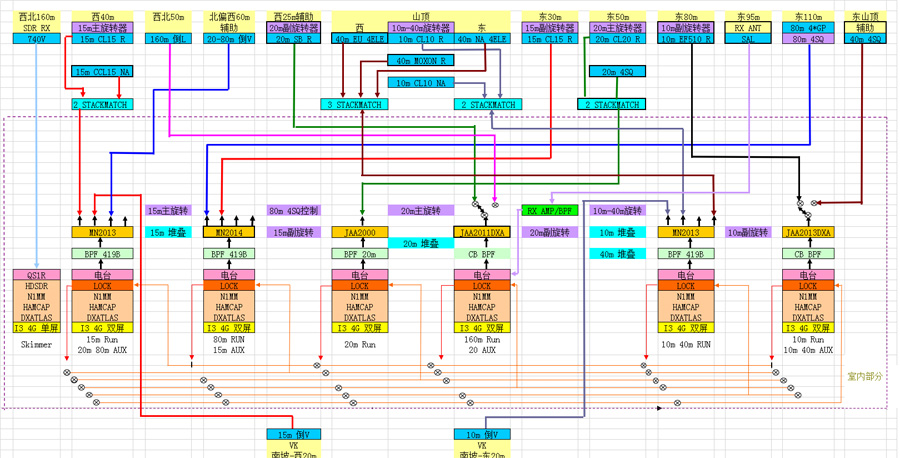

在CQWW SSB的时候，就已经做好了下面的MM台设置计划，这将是一个相对完整的MM硬件配置，在CW比赛中有SKIMMER做辅助，可以比较好地处理灰线时刻辅助台不足的问题，在SSB比赛中，需要增加更多的SDR以便于做人工辅助。
2014 CQWW CW 原来的计划，实际比上图简化了很多 2014 CQWW CW 多人多机，详情请看2014年比赛记录（下），文中介绍的紧凑型多人多机比赛台设计思路。我们终于完成了一次比较像样的M/M比赛，比赛结果基本满意，破纪录加创CQWW BY最高分，虽然有遗憾，但仍然在及格线之上。 这次比赛沿用了上个月的天线配置，本来准备接上15m和10m的堆叠控制，维修好上次已经发现的欧洲方向电线八木的问题，增加一副10m辅助天线，把40m倒V辅助天线的馈线接上，20m三单元辅助天线和南坡电台室附近的4副倒V天线推迟到明年处理。
40m天线损失惨重 但是天线建设的磨难又一次开始了，进入冬天，山上的气候条件越来越差，上次比赛后40m三单元全尺寸天线左右方向歪掉了，也就是说天线的抱箍不够紧，为了处理这个故障，花了比赛日的一个早上的时间，影响的同塔10m天线参加比赛。上一次已经架设好的15m堆叠，下面新加的天线也由于抱箍问题， 松掉一个并折断另一个，天线掉在了地上，15m堆叠就没法使用了。原计划中的重点10m辅助天线也因为风大和人手少，两天费了九牛二虎之力没有立起来，40m的主叫和辅助的故障仍旧没有排除。主要工作都受挫，看来仅靠比赛 日的两三天去建设硬件非但很难完成任务，而且质量也不能保证。这次更离谱的是，在比赛结束前三个小时的时候，40m全尺寸三单元八木在狂风中折断了自己的旋转立杆，连同顶上的10m主力天线一起掉了下来，同时也压坏了两个方向40m电线八木的三条振子，所有 状态回到了2013年底的原点，明年要重复一次2014年的工作了。室内部分也有损失，上次用得好好的3MN2014版功放出现了故障，一台2013版功放烧了保险丝，还有一台JAA自动功放一直在维修中，不知道什么时候能正常使用起来。

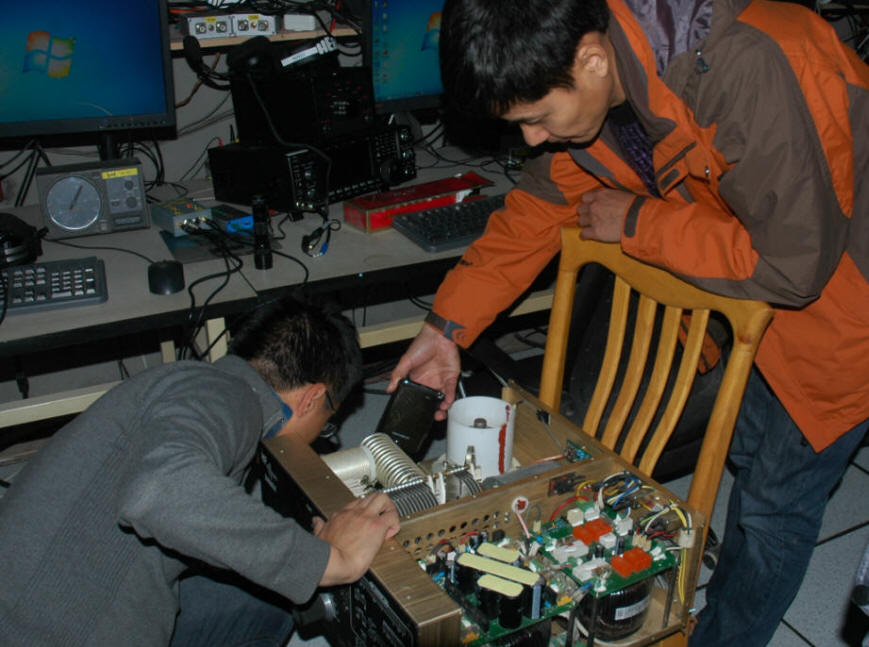

功放的可靠性是个问题 痛定思痛，我们还是要整理一下今后的建设思路，室内建设上主要是保障功放的到位，如果两台功放能即使维修回来，6个机位没有问题，临时再借BG5CLC的2000版3MN功放和我自己的1KFA作为备份即可。争取统一使用SDR做收发信机，这样可以不需要每次都花一个晚上的时间去调试软硬件， 同时需要买6台带发射的SDR，通常SDR都是QRP电台，为了推动功放，还需要买6台便宜的50-100W的功放，为降低成本，可以没有低通滤波器。另外有一台电脑不能启动，另一台电脑串口有问题，需要更换。用了SDR之后，屏幕空间就会成为瓶颈，所以20m、160m机位上的电脑要改成双屏。QS1R修复以后，仍然做一个单独的skimmer+RBN服务器使用。 室内的布线也要重新考虑，一方面是电力线路的分配，另一方面是馈管进入室内后的布局，有可能的话还要加上互锁控制总线。
2015年硬件布局规划(初稿) 室外部分要吸取2014年的教训，尽可能不用那付全尺寸三单元40m八木，天线太重了，2014出现的大部分问题都跟它相关，而实际计算结果，倒V线八木仍然可以担纲主力，我们也许需要一副轻便的MOXON以兼顾更多的方向，在主力天线定位为线八木的前提上，我们不需要单独朝南的天线了，所以对于40m来讲，重点是维修好两个固定方向的四单元倒V八木，解决40m倒V辅助天线的馈线故障 ，塔上换一副轻型40m八木。把掉在第上的15米下堆叠天线可靠安装回去，10m主力天线和堆叠当然也是上半年的重点。下半年架设好10m和20m的辅助八木，把40m的辅助天线改成4SQ。由于前面的工作量已经不小了，所以20m的建设需要简化，20m第二主叫天线可以考虑用4SQ，朝南的主叫天线缩减为15-10两条， 目前两条馈线已经布置好，先用简单倒V对付，以后可以改成轻型八木。接收天线以实验为主，试验SAL的效果，这个可以放到下半年的比赛后再考虑。 |
