1 概要
1.1 HQ电台安排
序号 |
任务 |
呼号 |
承担者 |
计算机名 |
IP地址 |
联系人 |
1 |
20M SSB RUN |
B7HQ |
BY7PP |
20SSBRUN |
10.100.100.8 |
BA7NQ |
2 |
AUX |
20SSBAUX |
10.100.100.9 |
3 |
10M CW RUN |
BY7MJ |
10CWRUN |
10.100.100.4 |
BD7LMD |
4 |
15M SSB RUN |
BA7JA |
15SSBRUN |
10.100.100.5 |
BA7JA |
5 |
AUX |
15SSBAUX |
10.100.100.20 |
6 |
10M SSB RUN |
10SSBRUN |
10.100.100.2 |
7 |
AUX |
B5HQ |
BA5CW |
80CWAUX |
10.100.100.18 |
BA5CW |
8 |
SPOT服务器 |
BA5CW |
10.100.100.3 |
9 |
160M RUN |
BY5YAA |
160RUN |
10.100.100.19 |
BD5XX |
10 |
20M CW RUN |
20CWRUN |
10.100.100.10 |
11 |
15M CW RUN |
B4HQ |
BI4SSB |
15CWRUN |
10.100.100.6 |
BA4TB |
12 |
AUX |
15CWAUX |
10.100.100.7 |
13 |
40M SSB RUN |
40SSBRUN |
10.100.100.12 |
14 |
40M CW RUN |
B1HQ |
BY1RX |
40CWRUN |
10.100.100.15 |
BD1RX |
15 |
AUX |
40CWAUX |
10.100.100.21 |
17 |
80M RUN |
BD1IIJ |
80SSBRUN |
10.100.100.16 |
BD1IIJ |
18 |
AUX |
80CWRUN |
10.100.100.17 |
1.2比赛策略
(1) 每个HQ台尽可能设置两部电台,一部是Run(主叫台),一部是Aux(辅助台),两部电台都要24小时连续工作。 160米的Run台可在白天停止工作,但Aux也不能停。
(2) Run台主要职责是选定一个频率,坚持摆摊呼叫,Aux台负责搜索未通联过的新电台和系数台,如果有同波段工作条件,则直接通联找到的新电台,否则可以将呼号、频率等信息 pass给对应HQ电台的Run台。Run台在收到信息后,可择机QSY去通联。我们通过这种方式,来提高Run台的通联速率和系数分。
(3) 我们是在一起比赛,12个HQ电台团队协作,成绩一定比12个各自为战的HQ台高。
(4) 两种pass关系:Run台之间pass,Aux台给Run台系数和新台。
- Run台之间pass 可以分两种情况:你 pass别人,或者你pass我们自己。
-- 例子1,你在CQ,别人回答

你在15米上,6V7R回答你的呼叫,你发现我们在20米上还没有通过他. 在确认通联后,你现在可以发送CW的“QSY 20?”或SSB的“QSY 20meters ?”. 你可能得到“no”或者“freq?”. 如果是后者,你就把我们20米HQ电台的频率告诉他,同时,要让我们的20米HQ台操作员知道有一个新系数被pass过来了.
-- 例子2,别人在CQ,你回答.
在15米上,6V7R回答你的呼叫,你发现我们在20米上还没有通过他. 在确认通联后,你可以问“ur 20 freq?”或“what’s your 20 meters frequency?”. 重要的:你必须预先准备一个系数台的清单,要清楚谁是单人单波段,谁是单人全波段,谁是M/S,谁是M/M,这可以让你马上知道对方是否方便QSY到其他波段,在上面的例子2,如果你知道6V7R是M/M操作的,你就知道他在其他波段也有电台在工作。

-- Run台pass的注意事项
a. 总是检查一下当前通联的电台,是不是另外一个波段的新系数
b. 总是知道我们其他波段的HQ电台在什么频率(联网软件里有显示)
c. 如果一个电台是我们另外一个波段的新系数,把他pass过去
d. 在很好的pi-eup时候,不要浪费太多时间去pass一个系数,从而破坏了pi-eup
- Aux台给Run台pass
Aux台搜索自己所关注的波段,只要是找到系数或者是新台,就把信息pass给对应的HQ台。Aux台可以关注自己所在HQ台的波段,但需要注意,如果Aux台和Run台的天线距离太近,使用同一波段,可能会因为信号过载而导致Aux电台设备损坏,因此,建议Aux台尽量去收听其他波段,而不是自己的波段,同时,Aux台尽量使用BPF。
2 软件和网络
2.1联网方式
(1) 多机互联采用VPN方式, VPN服务由BA7NQ的骏天公司提供,具体的连接方式请参照(4)的说明。
(2) 再通过N1MM+的网络联机功能,实现各BxHQ电台的-og软件实时数据同步。
(3) 非比赛的电脑,在比赛期间,请勿加入VPN,增加网路负担。
(4) 设定VPN:
- “网上邻居”右键点击属性

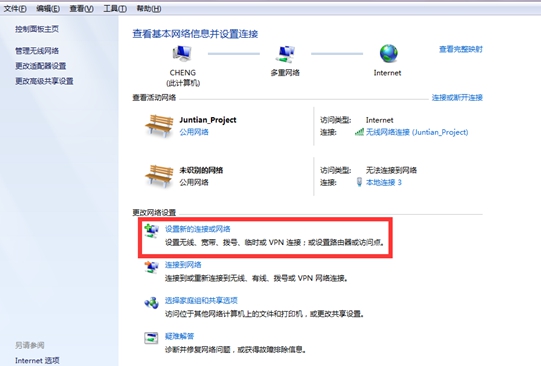

- 打开你的网络和共享中心,找到“设置新的连接或网络”,点击进入
- 在设置连接或网络中,选择“连接到工作区”,点击下一步
- 选择“使用我的internet连接(VPN)”

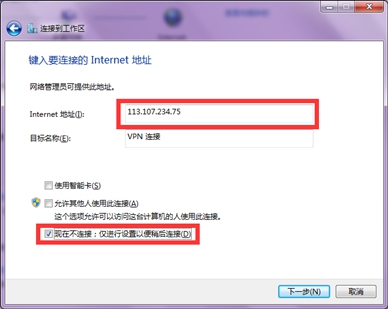

- 在Internet地址填写:113.107.234.75,选择“现在不连接”点击下一步。

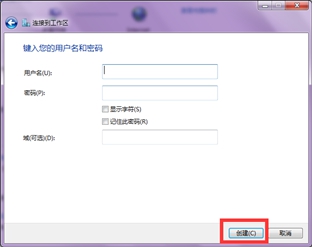

- 这里用户名密码可以暂时不填直接点击创建。

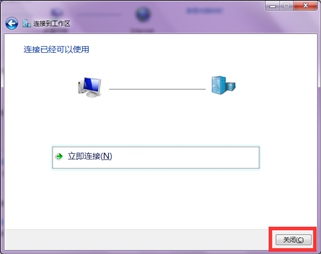

- 创建完成后选择关闭
- 在网络设置和共享中心找到“更改适配器设置”

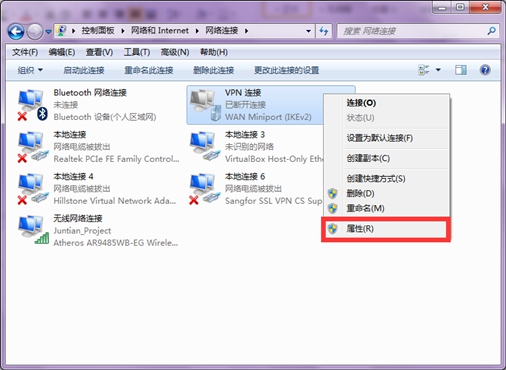

- 在您刚刚设置的VPN客户端出,右击鼠标,选择属性

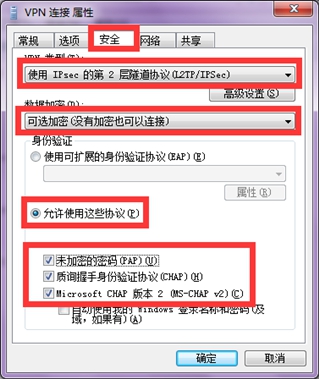

- 在属性的“安全”选项中
-- VPN 类型:选择-2TP/IPSECE
-- 数据加密:选择可选加密(没有加密也可以连接)
-- 选择“允许使用这些协议”在下面的三个选项全都打上勾
- 点击“高级配置”,在弹出框选择“使用预共享钥匙作身份验证”,输入钥匙:juntian,点击确正
- 在属性的“网络”中双击“Internet协议版本4(TCP/IPv4)”,把IP地址修改成固定IP,10.100.100.X,其中X参照比赛计划中给定的数据。

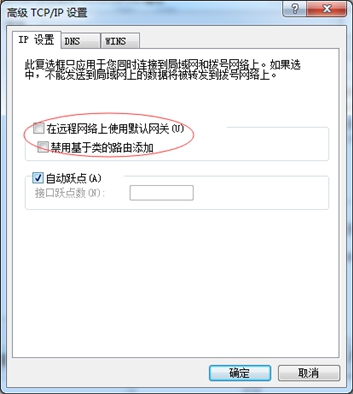

- 选择“高级”,不勾选“在远程网络上使用默认网关”点击确正
- “我的电脑”右键点击管理

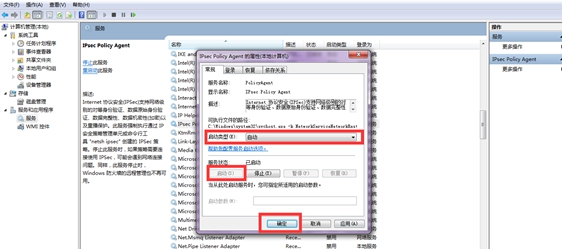

- 找到“服务”中的 “IPsec Po-icy Agent”右键点击属性,启用类型:“自动”,服务状态:“启用”确定

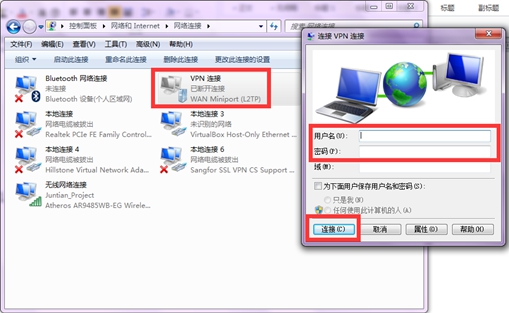

- 完成后双击图标会弹出一个连接选框,输入用户名和密码,点击连接即可。
- 测试用户名:111,密码:111 或者 用户名:abc,密码:111
- 注意:如果连接报错,错误代码789或者809请双点击运行“错误789或809.reg”并重新启动电脑再连接。
- Windows XP的连接参照QQ群文件中的附件,但数据以本文档为准。
2.2比赛软件
(1) 本次比赛以N1MM+作为比赛软件。
(2) N1MM+软件安装,软件是免费的,请到QQ群文件里下载N1MM+的安装版文件 ,并安装软件,安装完以后软件会自动升级,然后配置软件,如果是第一次安装软件,为了省去一些基本设置,建议用QQ群文件中的 文件夹覆盖你计算机里原有“我的文档”里相应的 目录。
(3)比赛数据库准备

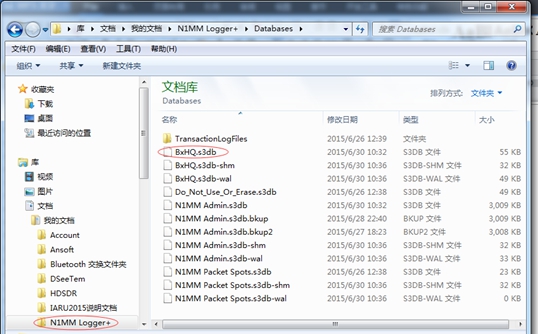

- 如果你原来已经装好的N1MM+软件,并能够正确使用,请执行下列步骤,比赛前把统一的比赛数据库BXHQ.S3DB文件拷贝到 “我的文档”——N1MM -OGGER+——DATABASES目录,这个文件上传到IARU 2015 QQ群里了。
- 在N1MM+里打开这个数据库FI-E——OPEN DATABASE——BXHQ.S3DB
- 选择IARU比赛的-og,FI-E——OPEN -OG IN DATABASE BXHQ.S3DB
- 选择IARU 比赛
注意:请检查MU-TI-OP,A--,HIGH,MIXED,ASSISTED,UN-IMITED,CRAC这几项,多人比赛要求这些参数都是统一的,否则会在联网运行时报错。

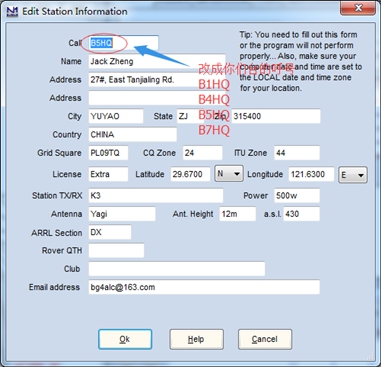

(4)更改你的设台呼号

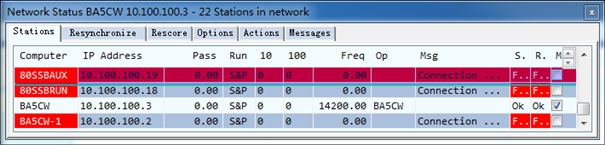

(5)设定多人比赛网络连接信息
- 在录入窗口选择window菜单
- 选择NETWORK STATUS项

- 这个窗口里,选择actions标签

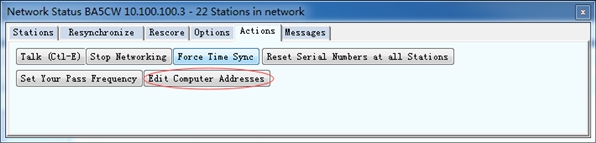

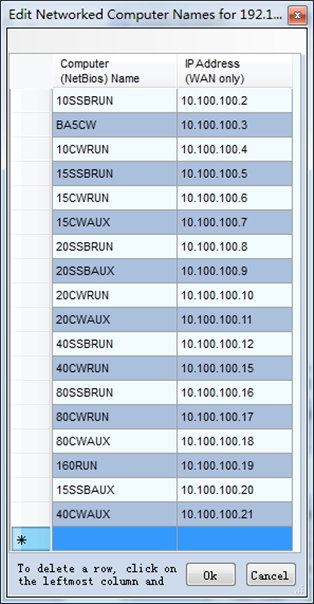

- 选择EDIT COMPUTER ADDRESSES
把这里把对应于你承担任务的波段/模式,把自己的windows计算机名称和VPN的IP地址改成上图的数据,此处要求所有联网计算机都使用相同的描述,在比赛前夕最后大家都沟通一下。

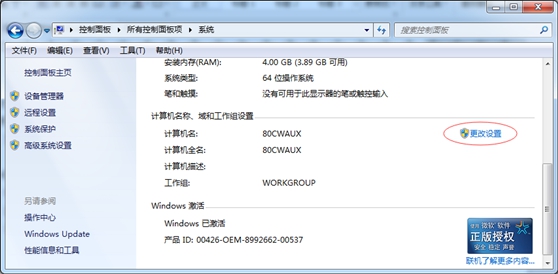

- 更改计算机名:
控制面板——系统——更改设置——更改——计算机名——确定——重新启动计算机
(6) N1MM+的一些辅助文件的导入
- N1MM每次启动的时候都会自动查找新版本,如果有新版本,请大家按确认升级,以保证各台机器都使用的是同一版本
- 比赛前升级国家字头文件w-_cty.dat,Too-s——Down-oad and insta-- -atest country fi-e(w-_cty.dat)(internet)

- 顺便下载并安装猜呼号的呼号库文件master.scp

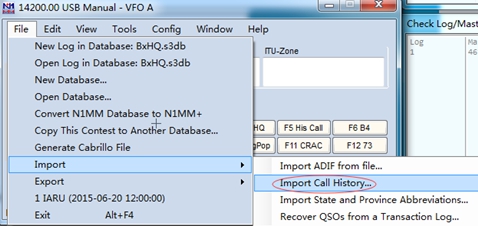

- 为了方便自动显示HQ台的缩写,请到QQ群里下载iaru_ca--histor.txt文件,保存到“我的文档”——N1MM -OGGER+——Ca-- historyfi-es目录,并在Fi-e——import菜单里导入:

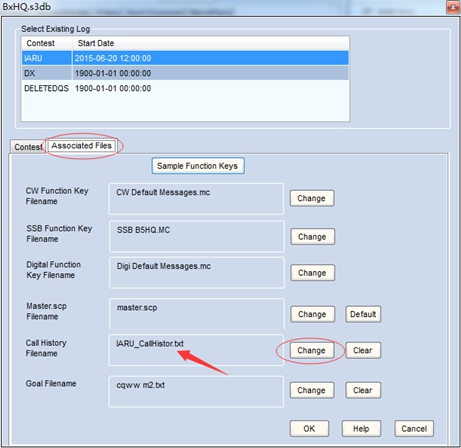

或者:在录入窗口选择FI-E——OPEN -OG IN DATABASE——ASSOCAITED FI-ES里选:
如果你在上图位置设定好CA-- history文件的位置后,则不需要每次都导入了,启动此次比赛的日志后,会自动导入。

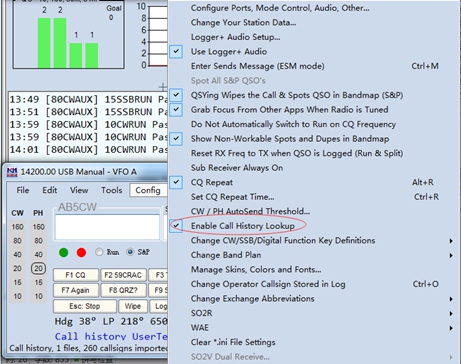

- 要使用HISTORY文件,还必须在CONFIG——Enab-e ca--history -ookup上打勾
(7) 编辑CW和SSB自动呼叫的功能键

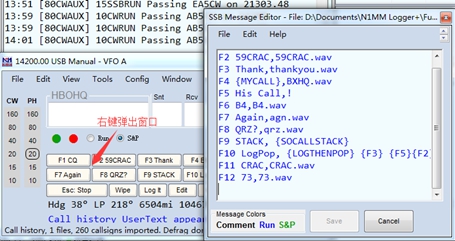

- 在F键上点右键,或者按A-t+K,可以弹出自动呼叫功能键的定义窗口,如上图所示。

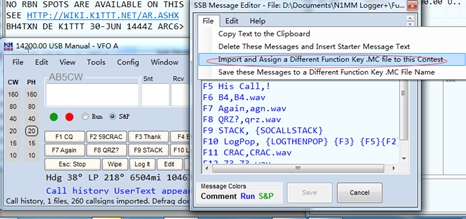

- 可以按上图示例手工输入宏,也可以从文件导入,QQ群文件里上传了SSB B5HQ.MC和CW CONTEST.MC两个宏文件,导入后按save。其中SSB的录音文件放在了“我的文档”——N1MM -OGGER+——WAV目录里。标准的语音文件可以参考QQ群的打包文件WAV.rar。如果想修改成自己的语音,可以按crt-+shift+F1开始录制F1的语音,再按crt-+shift+F1停止录音,F2-F12以此类推。其中F5是分字母播放对方的呼号,一般情况大家不会用,如果真要用,请在修改一下下列选项:
缺省的设置是在{operator}目录里的,这是每个OP都以自己的呼号作为目录名存放音频文件,这里改成如上图所示的设置是为了大家都统一使用一套音频文件。
(8) 设置电台和电脑联机

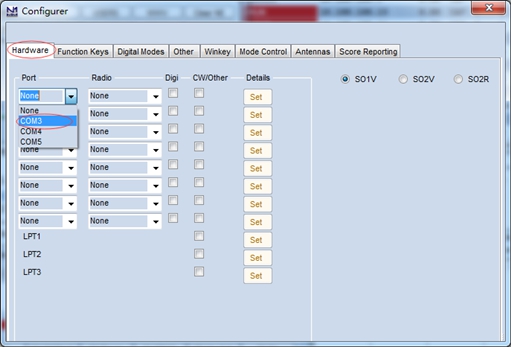

- 在上述config菜单里选择Hardware标签
- 选择串口号,选择电台型号,如果串口同时支持cat、cw、ptt,则勾选CW/PTT,然后按set

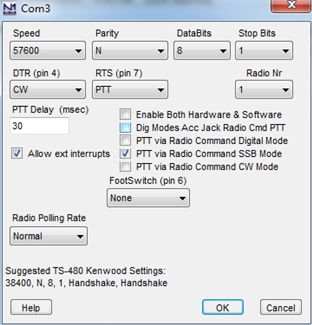

- 根据电台情况填好上述窗口内的数据,尤其要注意波特率,如果用ICOM机器,请注意IC地址。

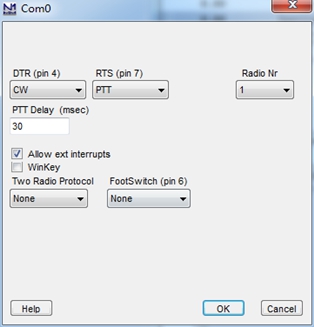

- 如果CW和PPT的控制和电台cat不是同一个串口,你可以另选一个串口,电台型号选NONE,勾选CW/PTT,然后按set进一步设置。
(9) 连接C-USTER

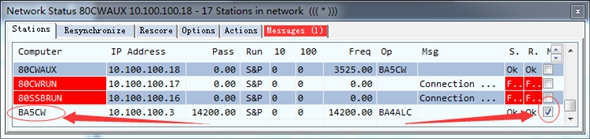

这次比赛统一用BA5CW的SPOT服务器,所有联网用户只能有一个主机,请大家勾选BA5CW这个位置:

(10) 快捷键
主叫和扫地键 |
扫地键 |
F1 = CQ |
Shift+F1 = Call CQ and switch to run |
; or insert = 发送对方呼号和信号报告 |
Alt+U = 主叫/扫地切换,设置PASS频率 |
' = 发送TU并录入log |
Alt+Q = 返回CQ频率 |
Alt+R = 开关重复自动呼叫 |
Ctrl+上下箭头 = 在bandmap中选择QSO |
Ctrl+R = 设置自动呼叫重复时间 |
Alt+上下箭头 = 在bandmap中选择系数 |
Esc = Stop sending, stop repeat |
|
Shift+F1 = Call CQ and switch to run |
|
通用键 |
DX Spots和Band Map |
Ctrl+O = 输入操作员呼号 |
鼠标滚轮 = 缩放bandmap |
Ctrl+N = 在日志中增加一条备注 |
小键盘 +/− = 缩放bandmap |
Ctrl+W or Alt+W = 清除/恢复录入窗口内容 |
Alt+D = 删除spot |
SPACE or Tab = Move between logging fields |
Alt+P = 发送 spot |
Enter = Log it (see ESM mode) |
Ctrl+P = 发送不带评论的spot |
Ctrl+Q/A = 快速编辑上/下一个QSO |
Ctrl+Tab = Toggle to/from packet window |
Ctrl+D = 删除上一个QSO |
Alt+O = 把通联存入Bandmap |
Alt+H = 显示帮助 |
Alt+Q = 跳到本波段的CQ频率 |
Alt+K = 编辑自动呼叫信息 |
|
Alt+Ctrl+Enter = 强制录入一个非法QSO |
|
电台控制键 |
ESM 模式 |
Alt−F10 = 交换VFO |
Ctrl+M = 开关ESM模式 |
Alt+F8 = 返回上一个频率 |
Insert or ; = 发送对方呼号和交换报告 |
Ctrl+PgUp/PgDn = 上一个或下一个波段 |
Enter = 发送TU 并录入 |
输入CW/USB/LSB/RTTY= 设置通联模式 |
Enter = 重新开始CQ |
Ctrl+S = 设成split状态 |
Alt+Enter = 录入log但不发送任何信息 |
Ctrl−Alt−S = 开关split模式 |
Multi−User Mode |
Ctrl+Enter = 设置split频率 |
Alt+Z = 设置PASS频率,全局广播 |
Alt+F7 = 设置split频率或偏移量 |
Alt+I = Stack call in target |
Alt+' = 窄带滤波器开关 |
Ctrl+Alt+M = 切换主叫/系数台 |
录音:Crtl+Alt+Fn = 开始/停止录制F1-12的语音呼叫信息 |
3其他注意事项
3.1比赛前15分钟的日志清空
由于测试期间,会存在很多垃圾数据,我们约定在比赛前15分钟,所有Run台和Aux台,要删除已经录入的QSO,如果要清除它台录入的数据则需要暂时关闭多机联网功能。
3.2重复的QSO
在比赛中遇到已经通联过的DX电台呼叫你,不需要和对方解释“QSO Before”,而是继续通联,把他们输入到日志里面。我们会在比赛后的日子号处理中,另行处理。
|
