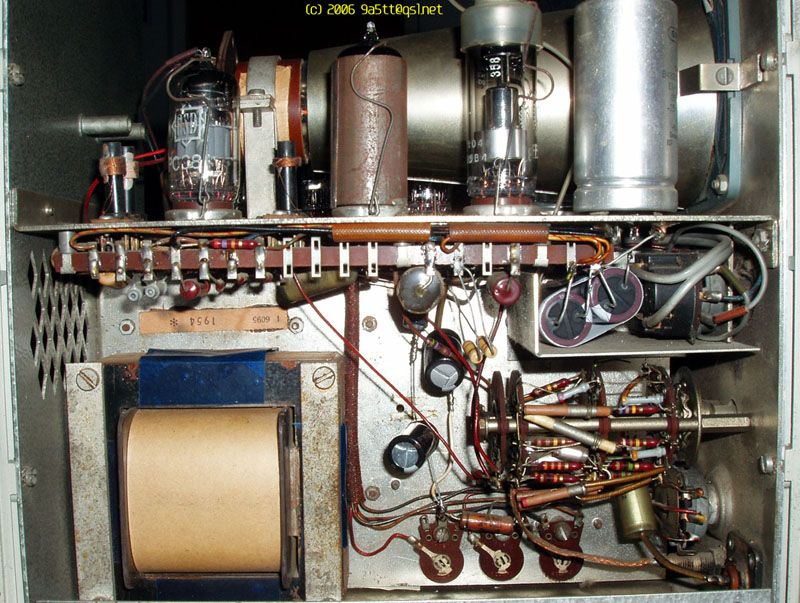

Restauriranje osciloskopa Grundig W4/7 Prvi dio - Drugi dio - Treći dio Prije zamjene elektrolita očistio sam temeljito svu prašinu iz unutrašnjosti instrumenta. Prvo sam izvadio sve elektronske cijevi van. Kist i usisavač su bili od velike pomoći. Pažljivo sam obrisao svu nataloženu prljavštinu sa cijevi. Mogle su raditi i s tom prljavštinom gore, ali ovako je ljepše. Najlakše ih je očistiti poput naočala, mekanom krpom i uz malo hukanja. Ako dobijete želju obrisati i dio s oznakom, to ćete vrlo lako i učiniti u prvom potezu. NEMOJTE brisati po oznaci. Ovaj model osciloskopa sadrži sljedećih 6 elektronskih cijevi i ekran: ECC85 EF184 PCC88 PCF80 PCF80 EY86 DG7-32 Vratio sam sve cijevi nakon zamjene elektrolita na njihova mjesta. U međuvremenu su se skinuta dugmad s prednje ploče instrumenta namakala u blagoj otopini sapunice i tople vode. Nakon kupanja, ispiranja i sušenja izgledala su poput novih. Istom otopinom sapunice sam pažljivo oprao vanjsku stranu kućišta i priključni kabel. Nakon sastavljanja šasija izgleda gotovo identično kao i prije. Kontakt-sprejem sam preprskao sve preklopnike i potenciometre. Pričekao sam da se sve dobro osuši prije spajanja na mrežu. Usljedilo je prvo uključenje. Nikakvih problema, sve cijevi se griju. Sve u redu, pojavila se i crta na ekranu, ovaj put ravna, bez vitlanja. Spojio sam ga na izvor signala, provrtio komande. Sve radi. Jedinstveni sjaj elektronskih cijevi Sinusni signal 1kHz 1Vpp (lijevo) i izobličenje istoga signala na izlazu mog audio pojačala (desno) Gotovo! Prije i poslije restauracije Nakon sastavljanja instrument je zasjao novim sjajem. Ukupni trošak: novi elektrolitski kondenzatori, dvjestotinjak kuna (20€) i nekoliko slobodnih popodneva. Prvi dio - Drugi dio - Treći dio Slike (C) 2006 Tomislav Kordaso, 9A5TT
