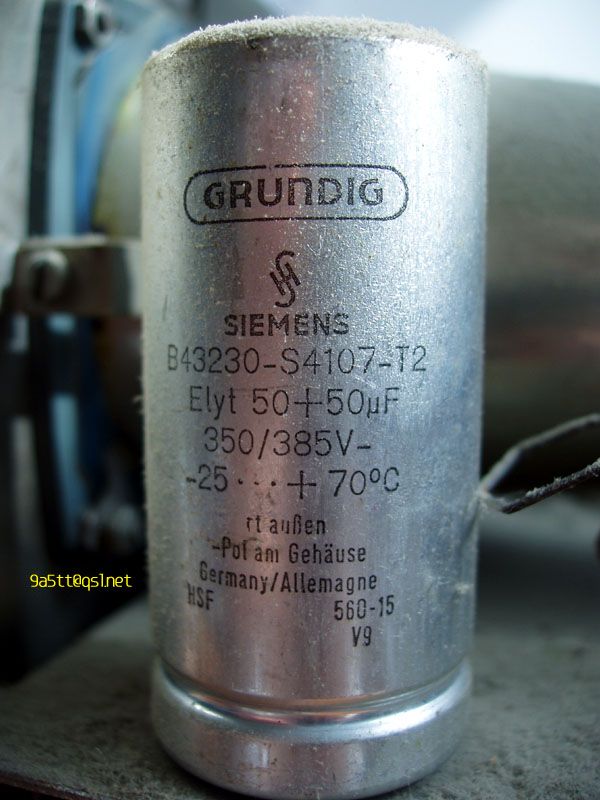

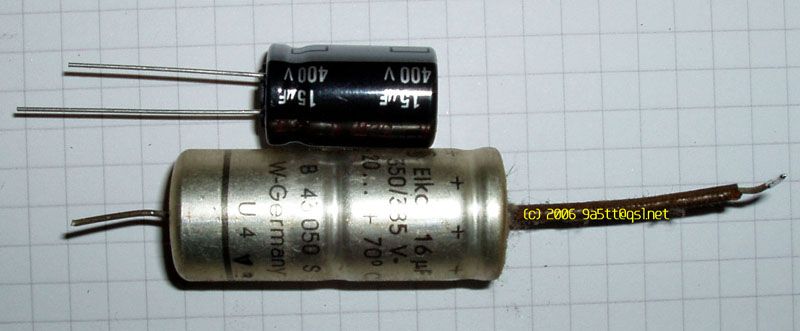

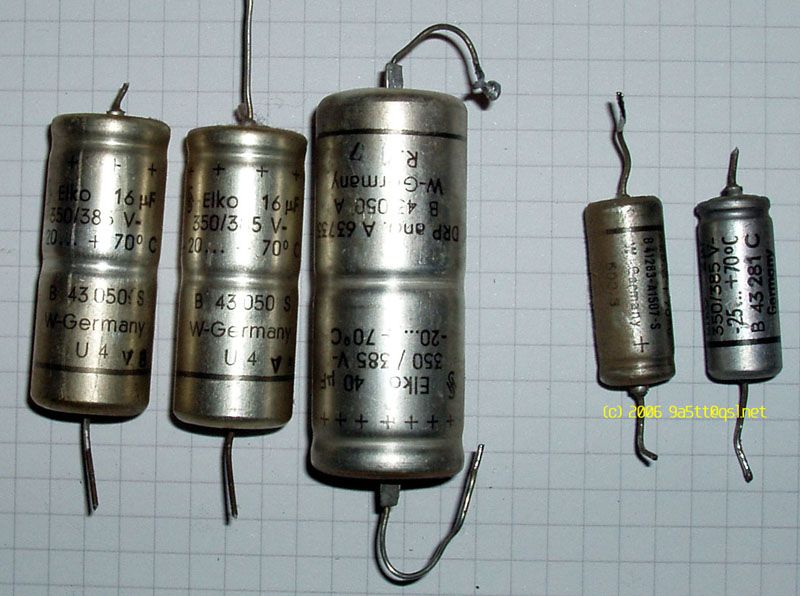

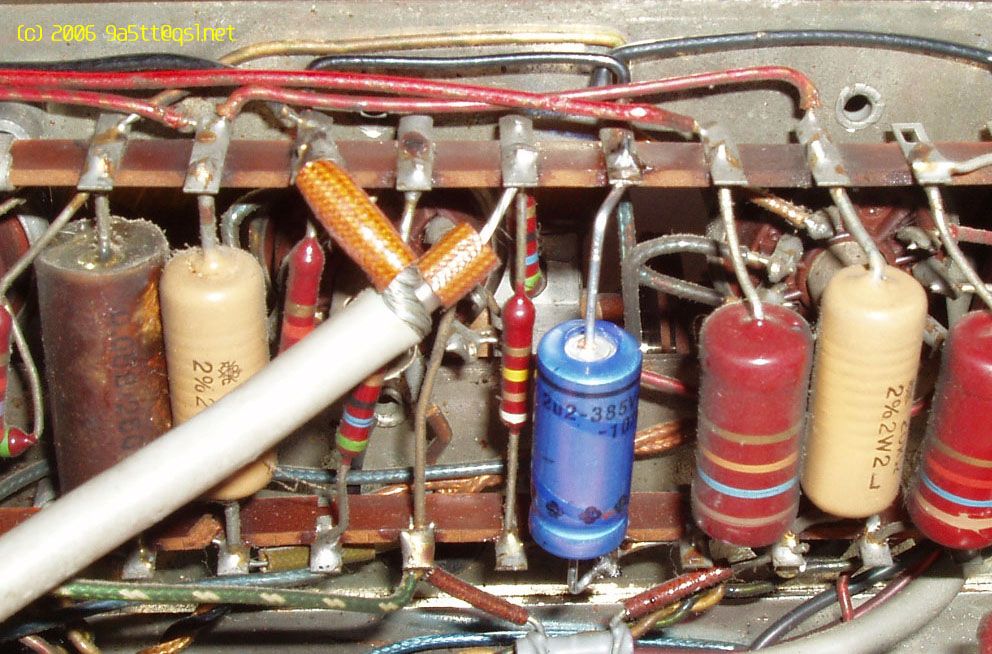

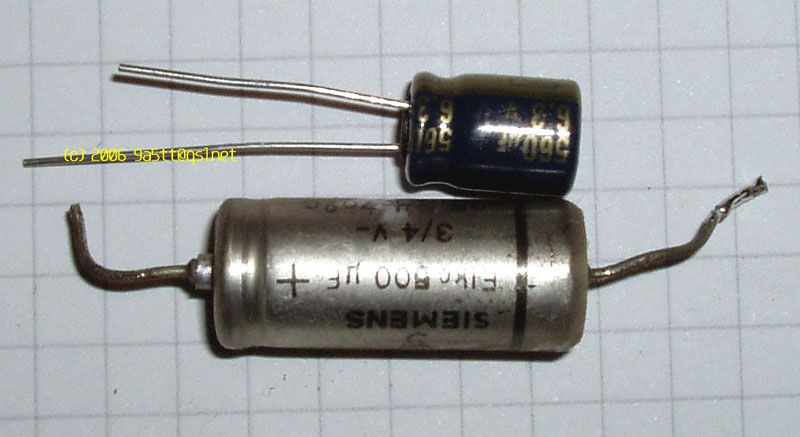

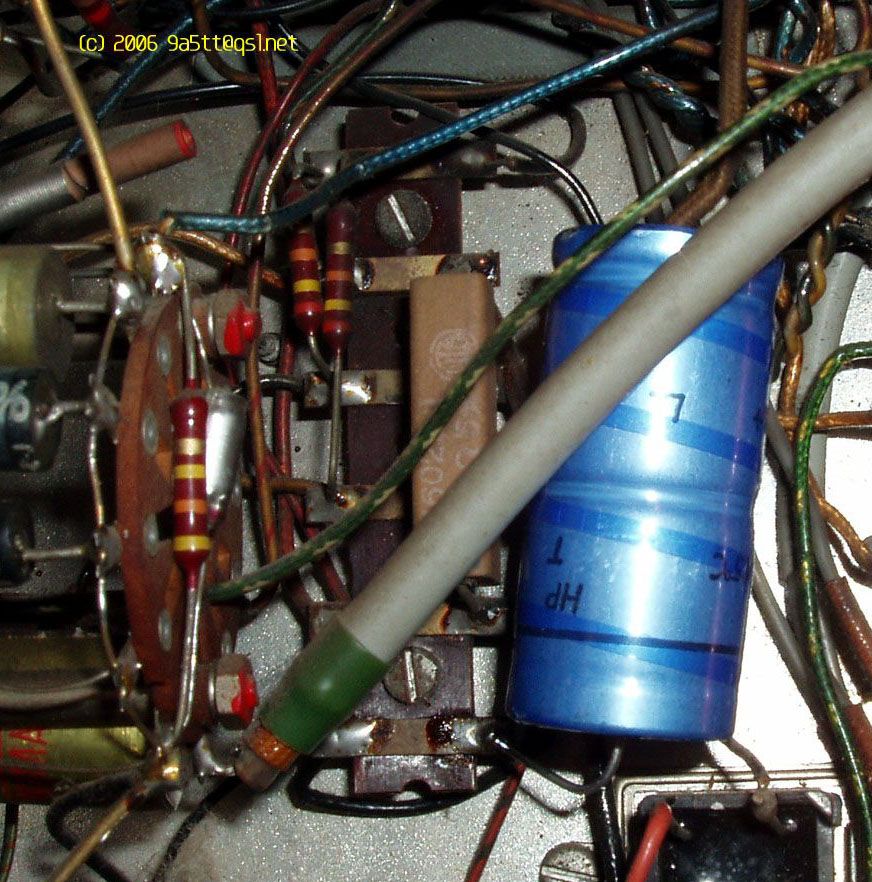

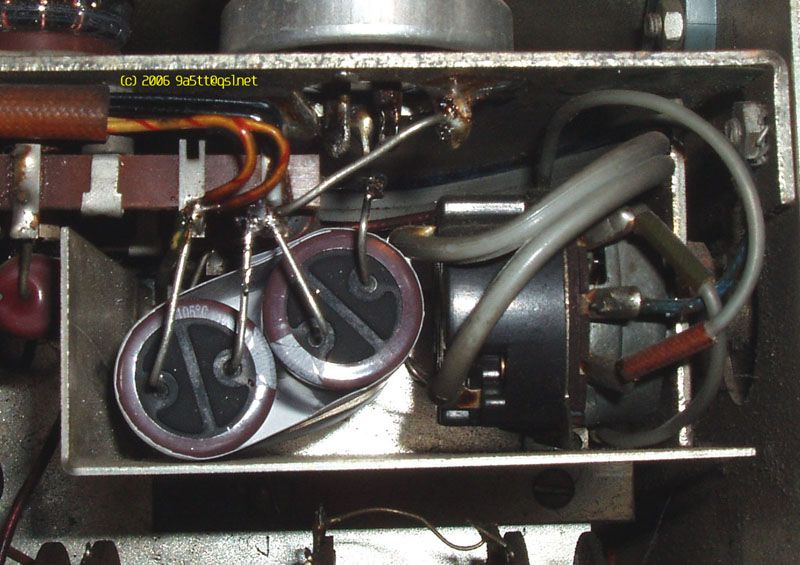

Restauriranje osciloskopa Grundig W4/7 Prvi dio - Drugi dio - Treći dio Nakon identificiranja problema usljedila je potraga za zamjenskim elektrolitima. Standardne vrijednosti u kojima se elektroliti danas proizvode su drugačije nego prije. Meni su bili potrebni: 50+50μF/385V - 2 komada 40μF/385V 16μF/385V - 2 komada 2.2μF/385V 500μF/4V Uspio sam pronaći slične vrijednosti kondenzatora i to Low ESR izvedbe, predviđene za rad na temperaturama do 105C. Novi kondenzatori, spremni za ugradnju: 47μF/400V - 4 komada 47μF/385V 15μF/400V - 2 komada 2.2μF/385V 560μF/6.3V Svaki kondenzator sam skidao posebno i odmah na njegovo mjesto lemio drugi. Tim načinom rada se izbjegavaju moguće greške. Kod skidanja postojećih komponenti s lemne letve daleko lakše je odsjeći izvod komponente nego odlemljivati cijelu lemnu ušicu. Odlučio sam zadržati postojeće odspojene elektrolite 50+50μF/385V na njihovom mjestu zbog izgleda šasije. Usporedba veličina novih i starih kondenzatora. Sumnjam da će novi izdržati 40 godina poput starih :-) Stare elektrolite sam spremio jer predstavljaju zanimljivi eksponat. Prvi dio - Drugi dio - Treći dio Slike (C) 2006 Tomislav Kordaso, 9A5TT
