Introductie tot APRS met UI-View.

Systeemvereisten UI-View :
Ik gebruik een pentium I, 100 MHz, 32 MB RAM met Win95 en de 32bit versie en dat draait vlot en zeer stabiel. Het programma maakt ook statistieken en houdt bij hoelang het reeds in werking is en mijn PC draait regelmatig meer dan een maand continue zonder vast te lopen. Wanneer iemand vanuit internet veel stations doorstuurt naar RF of bij het inschakelen van functies zoals continue sorteren van stationslijst merk ik dat de PC het moeilijk krijgt. Mijn PC werkt wel als digipeater wat veel meer dataverkeer teweeg brengt tussen de PC en de TNC.
Een pentium 100 is dus wel aan de lichte kant maar goed bruikbaar en er werken trouwens nog vele radiamateurs met een 486.
Tussen de 16bit en 32bit versie heb ik niet veel verschil in snelheid gemerkt.

UI-View versies en updates :
UI-View bestaat in twee elementaire versies, nl een 16-bit en een 32-bit versie. Dit zijn volledig gescheiden programma's en kunnen zelfs gelijktijdig draaien op dezelfde pc.
Voor de 16-bit versie hoeft men niet te registreren.
Voor de 32-bit vraagt Roger Barker (G4IDE) een éénmalige registratiekost van 10 pond. Het programma en de support via de UI-View reflector zijn dit bedrag zeker waard.
De 32bit versie heeft extra mogelijkheden, vooral dan naar de internet-connnectie toe.
Vroeger kon men eender welke versie (vanaf V1.40) updaten tot versie 1.84 . Voor latere updates moet men minimum versie 1.80 hebben. Dit om de omvang van de update-files te beperken en er eigenlijk geen reden is om met de oude versie te werken.

APRS via radio :
In Belgie, Nederland, Engeland en andere Europese landen is de afgesproken frequentie 144.800 MHz.
Daarnaast is er op 70 cm ook activiteit maar dan op diverse frequenties en is de dekking veel kleiner. In Nederland is de afgesproken frequentie 430.5125 MHz en in de UK 433.800 MHz.
Ook wordt er in Europa op 29.250 MHz aan APRS gedaan in FM, 1200 Bd en in de UK zijn er ook proeven gedaan op 50.990 MHz maar ook hier is geen vaste freq afgesproken.
In de USA zijn er andere 6 Mtr-frequenties in gebruik :
FM @ 1200 baud AX.25: 53.530 MHz
PSK31: 50.290+2500 hz PSK31 audio
USB @ 1200 baud AX.25: 50.450 MHz (no regular activity)
(Info afkomstig van Ev Tupis, W2EV)

Omdat er in de USA op 10 mtr niet in FM-packet mag uitgezonden worden gebruikt men daar 28.128 MHz, USB, 300 Bd bakennet waarbij een kort baken uitgezonden wordt dat enkel de call en de locator bevat. Een echte voorstander hiervan is Ev Tupis, W2EV.
Er wordt ook geëxperimenteerd met een combinatie van PSK31 en APRS.
Verder wordt er ook gewerkt rond 14.105 , 10.150 en 7.035 MHz telkens in LSB en 300 baud.
Meer info hierover op de volgende url :

http://go.to/BEACONet
http://pa3eug.webhop.org/beaconet

Digipeater :
De digipeater-functie zit standaard ingebouwd in UI-View. Het zorgt ervoor dat gegevens die ontvangen worden terug worden uitgezonden. Wie dus in de buurt (15 a 30 Km ) van een digipeater woont kan dus 'meekijken' met die digipeater en zijn signaal wordt ook uitgezonden door die digipeater waardoor men niet steeds een goede antenne-opstelling nodig heeft.
Ook kan een signaal doorgegeven worden van de ene digi naar de andere waardoor verafgelegen bakens kunnen ontvangen worden en kan ook jouw baken ontvangen worden door verafgelegen stations van zodra zij de dichtsbijgelegen digi kunnen ontvangen. Zo is er een digi in Antwerpen (ON0APR) en Oostende (ON0RCO) en zijn er een aantal individuele radio-amateurs die hun opstelling gebruiken als digipeater.
Er zijn ook digipeaters die de signalen afkomstig van 2 mtr doorgeven naar 70 cm en of 10 mtr en vise versa.

Weerstations via UI-View :
Via UI-View kan men ook weerstations ontvangen. Ze zijn op de kaart te herkennen aan het blauwe ronde symbool met daarin de letters WX.
Klikt men op het symbool dan krijgt men in eerste instantie een overzicht van de plaatselijk gemeten meteorologische waarden zoals min- en max temp, windsnelheid- en richting, barometer en pluviometer.
Ze bestaan uit een UI-View station gekoppeld aan een automatisch weerstation. Zie ook verder bij extra software.
In UI-View kan men ook een lijst opvragen van de ontvangen weerstations.

APRS via internet :
APRS-stations kunnen ook via internet bekeken worden. Dit gebeurt via een I-gate.
Een I-gate is een amateurstation dat via de ether bakens ontvangt en deze via internet doorstuurt naar een aprs-server. Door te connecteren met deze aprs-server zie je via internet wat hij ontvangt. In de UK hebben alle officiele I-gates een MB7xxx call. Omgekeerd kan hij ook een deel van het internet-verkeer doorsturen via zijn zender zodat je verafgelegen stations kan zien en eventueel bereiken.
I-gate stations zijn bij de nieuwere versies van UI-View ook in het blauw omkaderd.

Live APRS pages :
Op sommige sites zijn ook real-time kaarten te zien van de stations die ergens in een bepaalde regio ontvangen worden.
Zo ook op de site van G4IDE, auteur van UI-View ( http://www.ui-view.com/ ) en op www.aprsuk.net

www.findu.com
De auteur van dit programma is Steve Dimse, K4HG - k4hg@tapr.org
Het is geen programma dat draait op de eigen PC maar een site/server waar men APRS-verkeer kan controleren.
Men geeft de volgende url op : http://map.findu.com/call

(Waarin call de callsign is van het station dat men wil checken)

Men krijgt dan drie kaarten te zien waarop het betreffende station zijn positie duidelijk op wordt gemaakt. Ook krijgt men te zien wanneer het baken laatst ontvangen werd, de bakentekst, evnt het pad en de dichtsbijgelegen stations.
Verder is er ook een link naar de qrz database voor het betreffende station.
Meer info op www.findu.com

Ui-View via internet:
In Ui-View kan men ook TCP/IP selecteren als bron ipv een modem.
Hiervoor moet men de pc verbinden met een internetserver die APRS-data doorstuurd. Elke server heeft een adress maar ook één of meerdere poorten.
Via deze poorten kan men selecteren welke data men wil ontvangen.

Voorbeelden van serveradressen : poortnrs
- calgary.canaprs.net:10151
- ahubeast.net:2023
- aprs.net.au ( nationale APRS server voor Australie ).
10151 Main Port 35 min history
10152 Main Port no history
1313 Linkport for other APRS Servers
1314 Message port for other APRS Servers
1315 UDP Port
14501 httport which supplies Server status information
14502 ipwatchport

- VK2CZR - vk2czr.shacknet.nu
- VK3SB - aprs.cloud.net.au

(Deze server-adressen zijn nogal onderhevig aan veranderingen)

UI-View via ISS :
Men kan UI-View ook gebruiken om stations te bekijken doorgestraald door het ISS (International Space Station) en zelf een baken uitzenden naar het ISS.
Eerst en vooral is er een verschil tussen de ontvangs- en zendfrequentie.
De ontvangstfrequentie (downlink ) is 145.800 MHz terwijl de zendfrequentie (uplink) 145.990 MHz is.
Je moet dit dus kunnen instellen op je transceiver, meestal via de 2 VFO's.

Informatie afkomstig uit de UI-View reflector :

Frequencies in use :
The following frequencies are currently used for ARISS general QSO's

Voice and Packet Downlink: 145.80 (Worldwide)
Voice Uplink: 144.49 for Regions 2 and 3 (The Americas, and the Pacific)
Voice Uplink: 145.20 for Region 1 (Europe, Central Asia and Africa)
Packet Uplink: 145.99 (Worldwide)

Instelling UI-View :
- Je hoeft het ISS niet te connecteren zoals een packetnode of BBS.
- Je vult niks in bij latutude en longitude in Station Setup.
- Bij Beacon comment plaats je je locator tussen grote haakjes [JO11VA] gevolgd door je bakentekst.
- Bij Unproto address plaats men CQ, NOCALL.
- UI-View Tag : not checked.
- Bakeninterval kiest men om de 2 min.
- Men kan UI-View automatisch laten opstarten en afsluiten via de scheduler wanneer men vb op voorhand de pass-tijden kent van het ISS.

Hiervoor kan men verschillende programma's gebruiken maar een modern programma met automatische update van de keppler-gegevens en satelliet-lijst is SATGATE.

Gelijktijdig met UI-View of afzonderlijk kan men ook UISS32 draaien.
Dit programma is geschreven door ON1DHT en te vinden op : http//users.skynet.be/on1dht .
Het geeft een beter overzicht van de ontvangen bakens en berichten afkomstig van het ISS.

Toestellen voor APRS :
Alle FM-toestellen kunnen in principe gebruikt worden als ze maar kunnen verbonden worden met een TNC/MODEM of geluidskaart en een PTT-ingang hebben. Er zijn echter een paar toestellen met ingebouwde modem of APRS-faciliteiten.

ALINCO DR-135 :

Ik heb geen persoonlijke ervaring met dit toestel maar er heeft een test hierover gestaan in RAM nr 232 ( juni 2001 ). Het kan voorzien worden van een ingebouwde modem ( 1K2 / 9K6 ) die voor APRS via een seriele poort kan geconfigureerd worden. De GPS wordt aangesloten via aan stekkertje op het front. In de handleiding zou men karig zijn met info over APRS. De kostprijs van deze TRX ligt rond de 425 Euro en het modem kost zo'n 146 Euro ( juni 2001 ). Voor zover ik weet zendt hij enkel een positie-baken uit met instelbare interval en wordt er niks getoond op het display. Wel is het mogelijk op het toestel een GPS aan te sluiten en met een laptop te werken waarop UI-View draait. Voor UI-View gebruikt men dan dezelfde instellingen als een TH-D7 met shared comm poort. Info hierover is te vinden op de volgende site : http://n2yqt.tourge.net/alinco.php#ui
Iemand die Ervaring heeft met dit toestel in APRS is Jim W9XXX.
Hier een uittreksel uit zijn ervaringen met deze Alinco als digipeater ( 30/10/2001) :
After many hours of testing and reconfiguring:
1. Buffer will hold 327 characters in 1 frame.

2. It will only digi 1 frame. No matter how many are recieved while waiting for airtime.

3. It will not transmit when SOFTDCD is set to on. This was tested on 2 diferent computers with the com port configured in every way possible. also with the Squelch set in all settings and even with a dummy load instead of an antenna.

4. I tested it in many different areas in the midwest USA. Using another packet system to view the traffic.

5. The manual for the Radio and TNC are wrong on many items. also the DISP command does not display all commands.
If anyone would like a config file just Email me at w9xxx@yahoo.com .
If anyone needs more just post or email.
73, Jim W9XXX
Ontvangen via de UI-View reflector ( ui-view@yahoogroups.com ).

Alinco DR-135 en UI-View :
Het voordeel van deze transceiver in combinatie met Ui-View is dat je geen aparte input
nodig hebt voor de gps. Je sluit de gps aan op de TRX en via de seriele poort van
de trx ga je naar de pc. In UI-View stel je shared com-poort in. Op moderne laptops
waar een seriele poort ontbreekt kan je een USB naar serieel convertor gebruiken maar
niet alle adapters werken. In UI-View kan je ook gebruik maken van de volgende commandfile :

[SETUP]
;DON'T alter anything in this section unless you
;are sure you know what you are doing!
COMMAND_PROMPT=cmd:
COMMAND_CHARACTER_CODE=3
ESCAPE_CHARACTER_CODE=
CONV_COMMAND=CONV
MYCALL_COMMAND="MYCALL "
UNPROTO_COMMAND="UNPROTO "
NO_BEACON_COMMAND=BEACON EVERY 0

[INIT_COMMANDS]
ECHO OFF
AWLEN 8
BEACON EVERY 0

MON ON
MCOM ON
CONOK OFF
LTMON 10
LOC E 0
GBAUD 4800
GPSTEXT $GPRMC
LTMHEAD ON

[EXIT_COMMANDS]
LOC E 3
UNPROTO APRS VIA RELAY,WIDE,WIDE
FLOW OFF
LTMHEAD OFF
LPATH GPSLK VIA RELAY,WIDE,WIDE
AUTOLF OFF

( afkomstig van de UI-View reflector )

Ook op deze websites kan je info vinden aangaande het gebruik van de Alinco voor aprs :
http://n2yqt.tourge.net/alinco.php
http://www.alinco.com/usa.html

TM-D700 :
Dit is een mobiele dualbander (2mtr/70cm) met een ingebouwde modem (1K2 / 9K6 ).
Het toestel beschikt over een ruim apart display dat de info over de stations laat zien.De bakenteksten worden wel afgesneden op 27 characters.
Er is een geheugen voor 40 APRS-stations met meer info, aansluiting voor GPS en diverse instelmogelijkheden.
Het toestel stuurt de ontvangen coördinaten van de stations ook door naar de GPS zodat je op het display van de GPS de locatie van de stations kan zien .
Minimum 500 geheugenplaatsen voor de waypoints is zeker aan te raden.
Mijn GPS-instellingen :
NMEA / NMEA
NMEA 0183 2.0
4800 Baud

Mijn D700 instellingen :
GPS unit NMEA (menu 3-2)
Waypoints 9 digits NMEA (menu 3-3)

Een GPS is echter niet noodzakelijk. In het toestel zijn ook vijf geheugenplaatsen voorzien om coördinaten op te slaan.

De D700 kan ook als stand-alone digipeater gebruikt worden.
In APRS gebeurt het soms dat de TNC afsluit en heropstart. De oorzaak hiervan is mij niet bekend.
Met de D700 kan men ook berichten verzenden en ontvangen. Er worden max 10 berichten bewaard.
Men kan de D700 ook gebruiken als TRX met Modem en er dus een computer op aansluiten waarop een APRS-programma draait.
Ook hier heeft men dan het voordeel dat de gps via de D700 zijn data doorgeeft
naar UI-View ( shared commport ).

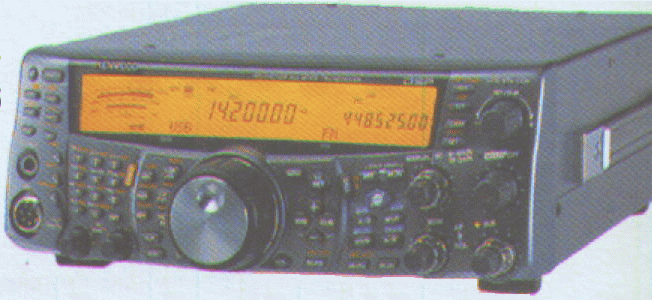

TS-2000 :


Dit is een HF/VHF/UHFmultiband basistoestel dat een ingebouwde TNC heeft.
Een korte impressie van de TS-2000 opgevangen op de UI-View reflector :

The built-in TNC in the TS-2000 is primarily intended for use as a watch for the local DX-cluster with the sub-receiver on VHF/UHF while DXing with the main-transceiver of the radio on the HF-bands.But it works fine in APRS too.

The TNC seems to be the same as in the TH-D7, that means no built-in digipeater function.
The KISS-mode is implemented, how far I can't say.But when you run UI-View in KISS-mode and switch the radio to KISS as well you have access to all digipeater functions of the program.
73 de Reinhard, DK1IO

Instelling TS-2000 voor UI-View :

Don't use a cmd file. Use KISS it works fine.

I have my comms speed (menu 56) set to 9600

I use the Sub-Txcvr for UI-View (Packet is set up for the sub on the TS-2000 by default).
The only thing you need to do on the TS-2000 is set the correct frequency (144.800 for we Europeans but I think you guys in the US use 144.390) and set menu 55 (packet operation) to 'ON'.

In UI-View go to Setup - Comms Setup and set :
Baud Rate: 9600
Parity: None
Data Bits: 8
Stop Bits: 1
Com Port: (I use com 1)

Note if you use 4800 baud in menu 56 you have to have 2 stop bits (Page 112 of TS-2000 manual)

Host Mode: KISS
(Handshaking will be Greyed out)

Select Setup alongside KISS and click TNC2 in the easy setup, then OK everything.

Thats it !

73 Laurie G6ISY, (UI-View reflector 2 jan 2003)
Of bezoek ook eens : http://ve2.ele.etsmtl.ca/ve2wmg/ts2000.html


TH-D7 :
Dit is een portabel toestel van Kenwood met een ingebouwde TNC en aansluitingen voor een GPS en PC.
Het toestel kan stand-alone gebruikt worden voor APRS en het volgen van een DX-cluster.
Er bestaan verschillende software-versies van dit toestel. De eerste versie kon geen DAMA-packet aan en in APRS kan de TNC soms resetten, volgens sommigen als gevolg van te grote data-frames.
De TH-D7 kan niet stand-alone als digipeater werken.


PK-12 TNC met GPS :
Deze TNC's bezitten de mogelijkheid om een APRS-baken uit te zenden zonder gebruik te maken van een computer. Ook kan men deze TNC in combinatie met een pc gebruiken en via een kleine schakeling ( HSP-switch ) kan men een GPS op dezelfde seriele poort van de TNC aansluiten waarmee de communicatie met de pc verloopt. Zo heeft men op de pc geen tweede seriele poort nodig voor de GPS


Tini-Track met GPS :
Dit is eveneens een soort programmeerbare TNC ( PIC ) in zeer kleine behuizing (DB9) met een aansluiting voor een GPS.
Er wordt dus enkel een baken uitgezonden en geen info ontvangen.Via de PC worden eerst je gegevens geladen in de TNC waarna hij stand-alone gebruikt kan worden.
Recentere firmware van de TNC kan gedownload worden zodat men de PIC up to date kan houden. De Tini-Track met de nieuwste firmware heeft de mogelijkheid om zijn bakentijd automatisch aan te passen aan de snelheid waarmee je je verplaatst en ook de audiokwaliteit zou verbetert zijn omdat er vroeger problemen waren met de herkenning van bakens afkomstig van een Tini-Track.
Nieuwere versies kunnen gedownload worden op de volgende site :

http://www.nordlink.org/eng/tf.htm

UI-View via de geluidskaart :
De link tussen de pc en de transceiver kan gelegd worden op diverse manieren.
Meest voor de hand liggend is een TNC al dan niet ingebouwd in een toestel.
Een andere manier is het gebruik maken van de geluidskaart. Deze zet de packet-
signalen ( die eigenlijk niet meer zijn dan toontjes ) om in digitale informatie
voor de ontvangst en omgekeerd zet de geluidskaart de digitale info om in de juiste
geluidstoontjes bij het zenden. De ptt van de transceiver moet dan wel nog gestuurd
worden. Dit kan via de vox of via de seriele of parallelle poort van de pc.
De link tussen UI-View en de geluidskaart gebeurt via een extra programma dat gelijktijdig
draait. Deze manier van werken vraagt wel om een zwaardere pc. Een pentium 100 MHz
is hiervoor te traag en ook de drivers van de geluidskaart zijn belangrijk. Programma's die hiervoor geschikt zijn zijn :
- AGWPE
- MixW
- BPQ
- Flexnet


Kaarten :
Kaarten voor UI-View kunnen zelf gemaakt worden dmv een route-programma of ingescand worden.
Vereiste is echter dat de grafische coordinaten van de twee hoeken van de kaart ( linksboven en rechtsonder ) gekend zijn.
Een route-programma dat ook die coordinaten weergeeft is dus ideaal maar niet elk programma heeft die mogelijkheid.
UI-View kan ook de coordinaten van de hoeken berekenen aan de hand van gekende punten in de buurt van die hoeken.

UI-View (16bit ) werkt met BMP en GIF formaat.
UI-View32 herkend BMP, GIF, PNG, JPG en EMF.


Route2000 Benelux :
Ik beschik over Route2000 Benelux en via dit programma kan je kaarten kopieren in BMP-formaat maar het heeft niet de mogelijkheden om die coordinaten te bepalen dus moet je achteraf nog met de GPS op stap of de coordinaten schatten aan de hand van een andere kaart.
Bruikbaar dus om lokale mappen aan te maken maar niet ideaal.


Street Atlas (SA) :
Voor het aanmaken van Amerikaanse kaarten kan men gebruik maken van Street Atlas en Uiview32 heeft zelfs de mogelijkheid om simultaan een ideale kaart aan te maken terwijl UI-View draait.
Wat mogelijk is met SA vertelt Stephen H. Smith , wa8lmf :

Street Atlas is a completely scalable VECTOR-based map system that contains (at tries to!) every single street in the United States. It is updated every year with a complete new release.

The current releases consist of two CD-ROMs. One contains the installer and program. The other contains the vector database of street segments and a set of index files that can locate nearly any address in the US down to the correct side of the correct block segment of a street.
It can also move the map to the center of specified postal ("ZIP") codes, or the center of an area served by a specific telephone area code and central office (i.e. the first 3 digits of U.S. 7-digit local phone numbers).

This data which is about 600 megabytes can either be used directly from the CD-ROM, or "extracted" with a separate provided utility(Extractor.EXE) to your hard disk.
Depending on the amount of space you wish to tie up, you can extract anything from a single metropolitan area or U.S. county all the way to the entire U.S.
For example, I currently have all of the state of California on my laptop's hard disk, occupying about 50MB. If I leave the state on a cross-country trip, I have to insert the CD again.
The extractor can also extract selected subsets of data for use in a Palm Pilot PDA running a separately-purchased program "Solus" .
The map display is variable over 18 levels of zoom or "mag".
A simple Mercator map of the entire world appears at Mag 1, the whole continental US at mag 4 and street detail covering only about 3 city blocks across the entire screen at mag 18.
The map display (center lat/long and zoom level) are controllable by external programs which can also pass files of draw objects to SA to be displayed.
APRS+SA exploits this capability to smoothly zoom from a regional view of numerous stations simultaneously, all the way down to the individual block that a single station is on (instead of having to depend on a huge number of separate bitmaps for each view). [ Of course it only works in the U.S. You "fall off the edge of the earth" -- absolutely no detail the moment you drive into Mexico or Canada. ]

SA also includes a GPS handler that will plot your course of travel as a series of green arrows on the map and automatically scroll so that your current position is showing on-screen.
The program works with any NMEA-0183 GPS with serial data out, and many proprietary formats (Trimble, Garmin, Delorme, Rockwell, etc).
You can plot a route ahead of time, and the GPS handler will actually talk, using the MS Agent text-to-speech converter.
It will warn you of upcoming freeway exits, turns at the next corner, etc as you drive. If you accidentally make a wrong turn and get off course, SA can do an immediate re-calculation and route you back to your intended course.

All in all, an absolutely amazing value in reference data software. It normally sells for about $50 U.S, or about $150 bundled with Delorme's "Earthmate" GPS receiver.
It's sister product "TopoUSA!" is a set of seven CD-ROMS 9 or one DVD that create 3-dimensional relief maps of the entire U.S. with a resolution of about 5 meters for about $100 U.S.
TopoUSA provides tools that can draw cross-section profiles of lines drawn between two points on the map -- useful for radio people wondering if a VHF/UHF line-of-sight path exists between two points.
It has the same system of variable magnification and has the same GPS driver as Street Atlas -- in fact the database of roads in the two products is identical.

Stephen H. Smith wa8lmf@aol.com


WebUpdateWX1b1:
Dit programma kan ook copies van het UI-View scherm copieren naar een ander bestand om dan verder gebruikt te worden als real-time update voor een website of iets dergelijks.
Ook kan het programma de US radar beelden van het NWS downloaden en automatisch de inf-file aanmaken.
Het programma is te vinden op :

http://karpfamily.net/My%20Software.htm


Kant en klare kaarten :
Op diverse internetsites van HAM's kan men kaarten bij de vleet vinden en sommige radioamateurs zijn zelfs zo vriendelijk om kaarten voor jou aan te maken op aanvraag.
Een bezoekje aan de website van ON6AA is zeker de moeite waard en je zal er zeker je gading vinden.

www.qsl.net/ON6AA/


Verder wordt er ook nog geëxperimenteerd met Garmin Map Source Maps en Route66.


Sites met kaarten :

www.qsl.net/on6aa/

http://groups.yahoo.com/group/radiomaps>

http://groups.yahoo.com/group/radiomap2>

http://groups.yahoo.com/group/radiomap3>

http://welcome.to/mb7usk>

http://www.ui-view.com/maps/usamaps.htm

http://members.aol.com/wa8lmf/aprs

http://www.k9soa.net/

Bijkomende programma's voor UI-View :

Tegelijkertijd met UI-View kan men nog andere programma's draaien die extra mogelijkheden toevoegen aan UI-View.



AFilter :
Een programma dat slecht een deel van de internetstations doorlaat tot UI-View / WinAPRS. Dit kan interressant zijn om een selectie te maken uit de overvloed aan aprs-stations, doorgestuurd door sommige internet aprs-servers.
Het is te vinden op :
http://welcome.to/uiview of
http://www.wa6oft.com/


AGWPE :
AGWPE, geschreven door SV4AGW, is een koppeling tussen een programma en een modem.
Het programma hoeft zich niet meer te bekommeren op welke poort de modem zit of wat
voor type modem aan die poort hangt. AGWPE zorgt hiervoor. Ook kunnen verschillende
modems gelijktijdig doorgelinkt worden naar hetzelfde programma.
AGWPE bestond dus lang voor Windows en UI-View maar is nu het bekendst omdat het ook
mogelijk maakt om een geluidskaart als modem te laten werken. AGWPE zet de tonen
om in digitale informatie , leesbaar voor het programma en omgekeerd bij zenden.
Om de zender in te schakelen ( PTT ) gebruikt men meestal de seriele poort.


DF-PLOT :
Dit is een add-on voor direction finding ( vossejacht ).
Ook geschreven door PD0RHM en te vinden op :
http://home.kabelfoon.nl/~cvangorp


DOS APRS MAP Server voor UI-View32 :

Uit de UI-View reflector ( 26 jan 2003 ) :

I have written a DOS APRS map server for UI-View32. As its name implies,
it allows you to use DOS APRS maps.
It will work with UI-View32 V1.80 and later.

It works very much like PmapServer, except that the maps are nothing
like as pretty. However, for areas for which good DOS APRS maps exist,
it will hopefully be useful, and it might encourage users to start
making some more maps! The maps look as good, or as bad, as they do in
DOS APRS.

I have included with the server the maps that WB4APR distributes with
DOS APRS, he gave his permission for me to do that.

Because no-one ever reads those 'interesting' little README boxes when
they install software, here's the bit that should help with the
inevitable "I've installed it, but I can't find it!" comments -

"When you have installed DosMapServer, the next time you start
UI-View32, there will be a map in the 'Select A Map' list called 'DOS
APRS Map Server'. Selecting this map will start DosMapServer."

When you use the server for the first time, the help opens - Please read
it, particularly the bits about the options it adds to the UI-View32 Map
menu, and the navigation section.

The download is just over 1MB in size, and the server has not yet been
very well tested, so if you struggle with downloads, then I would
suggest waiting until you see reports from other users. (If you have no
interest in using DOS APRS maps, then there's no point in downloading it
at all!)

The URL for the download is :

http://www.ui-view.com/uiview32/dmsrv110.exe

It's a self-extracting installer. Run it, and it takes you into an
installation dialogue.

Thanks to Roger Barker ( G4IDE )

FreeWX :
Dit programma verzorgt de link tussen UI-View en een automatisch weerstation.
Net zoals VWS ( Virtual Weather Station ) en Weather-display.


Infokiosk :
Dit is een programma dat reageert op een aantal komando's die ingevult dienen te worden door de gebruiker ervan.
Uit de UI-View reflector ( 28 jan 2003 ) :

Hi All

I've made some enhancements to InfoKiosk see below

V2.2 to V2.3

Features :
-Infokiosk beacon text can now be changed from the default "Msg ?INFO to CALLSIGN for commands"
-InfoKiosk minimises on start-up
-Quick set-up button gets lat, lon and callsign from UI-View32

BTW: For those that never heard of InfoKiosk.
It's a Tiny Web Pages style add'on for UI-View32

73 - Andy, M0CYP

MixW :
Dit is een programma dat je geluidskaart laat werken als een TNC in KISS-mode.

MovementAlarm :
Zie UI-HeightTrack verder op deze pagina.


PMAP :
"PMAP" is Precision Mapping from UnderTow Software.
By purchasing a development licence from UnderTow, I was able to obtain the necessary development tools to write a server to access the PMAP map data.
There is nothing equivalent to it for the UK.
( From Roger Barker, G4IDE )

From the UI-View reflector ( 25 jan 2003 ) :
Perhaps this will help someone new to UI-View that wants to use PMAP.

First things first:
go to http://www.packetradio.org.uk/ where you'll see the following :

- UI-View32 V1.80 Downloads
-(UI-View32 cannot be used without a registration.)
(If you are in the USA, and want to use UI-View32 with Precision
Mapping, then please see the UI-View32 and Precision Mapping page
for information about what you need to download.)

Click on the text above to go to the UI-View32 and Precision
Mapping page and then download the upmfull180.exe following
instructions there for multi-floppy disk or single file download.
This download includes both UI-View32 and PMAPSERVER, the program for
interfacing between UI-View32 and Precision Map version 5.0.

You will also want the UI-View32 V1.86/Pmap update upmup186.exe (4.25MB).
This is a single file, self-extracting installer.
It can be used to update UI-View32 V1.80 or later.

The following is the procedure to be used to install and implement
Precision Maps Version 5.0 and PMAPSERVER when used with UI-View32.

1)When you install PMAP5.0 Traveler from the CD you'll buy from
Undertow Software) and PMAPSERVER (that is part of UI-View32 V1.80
that you downloaded from the website) you will need to go through the
registration process for each program and get a Product Code that is
unique to the PC you are installing them on. The numbers will be
formatted as XXXX-XXXX. If you need to move the programs to another
PC later you will have to go through this entire process again
selecting "Transfer My Existing Registration to a New
Computer" in step 2.a below.

The registration programs will ask for a product serial number.
You won't have it. You will have to go to RegisterMyApps to get
this crucial piece of information.

2)Go to www.registermyapp.com and register each of the programs :

- select the option "Register My New Software Now" which
will take you to the next page where you will enter the Product
Code from step 1 above.

- click "Register Me" which will take you to the next page
where you'll fill in your registration information and click on
"Register Now"

- You will receive your coveted product serial number.

- Although they will send you an email with this information,
I highly recommend that you print out the last registration page
containing the "3 important pieces of information" before
leaving the website.

3)Return to each program's registration process and enter the
serial number at the appropriate time.

4)Enjoy the fruits of your labor and these great programs.

Thanks to AA5QX


Traffic :
Dit programma telt het aantal stations die ontvangen werden.
Het verschijnt op de map als een object en wordt vermeld in de bakentekst.


UI-Drafts:
Een spel ( drafts ) dat gespeeld wordt via radio tussen twee stations.


UI-Height for UI-View32 :
Registreerd de hoogte gemeten door de GPS en meegezonden met het APRS-signaal. Geschreven door M0CYP.

Hi All

I've written what is best described as a height database which is fed from the height information transmitted by GPS's across APRS.
This information can then be used to plot terrain information on top of your UI-View32 maps. See info page
http://www.apritch.myby.co.uk/uiheight.htm>

Download is only 14k (V1.2.0 Beta) and is in the addon section of my website

http://www.apritch.myby.co.uk/uiview.htm#addon

73 - Andy, M0CYP

(UI-View reflector, 27 dec 2002)

Sinds 8 januari is er echter een nieuwere versie die ook een andere naam heeft.

Hi All

UI-HeightTrack is now available from my website

http://www.apritch.myby.co.uk/uiview.htm#addon

This is the improved UI-Height and now includes the following features

0> App now called UI-HeightTrack
1> Movement Alarm
2> Realtime Tracking for specific stations
3> Realtime Log Viewing for specific stations
4> Historical plotting of line tracks and height points based on the database file
5> Maintain Database features
6> Database can optionally be only added to for specific stations only
7> Viewing of height information can be for specific stations or all
8> Altitude graph

If you used UI-Height please delete uiheight.dat before installing this over the top

73 - Andy, M0CYP


UI-Path :
Geeft het path ( digipeaters ) aan dat een signaal volgt alvorens het jou
bereikt of een ander station.

Uit de UI-View reflector ( 29 jan 2003 ) :

Hi All

UI-Path32 works with AGW, UI-View, UI-View32 or a straight internet
connection

Latest version up on my website I've made the following changes since 4.9.0:

Features :

- Digi coverage can now be saved as an overlay file for use in UI-View
- Realtime plot will now show multiple paths. This means you can now see
the spread of multiple paths from a given station within about 2/3 seconds
time frame.
- Live export of data to your website enable and put a link to
uipathlive.htm
- Output to UI-View32 now enabled for every communication type except
UI-View (16bit)
- Revamped station list you can now resize the grid columns
- Setup from UI-View32 added to aide the set-up process
- UI-Path32 now starts-up minimised

Thanks to Andy, M0CYP.



UI-Point32 :
Dit programma laat toe om Microsoft Mappoint te gebruiken om kaarten aan te maken maar ook om een copy (print screen) te maken van de huidige kaart en deze op te slaan in een file die dan afzonderlijk kan bekeken worden op een andere computer of kan doorgestuurd worden naar een website.
UI-Point kan ook mobiele stations volgen en automatish de beste kaart ervoor selecteren.


UI-Store and Forward :
Je kan hiermee een tekst versturen via een tussenstation ( dat dit prog draait )
naar een bestemmeling die niet actief hoeft te zijn. Het tussenstation zal
pas je bericht doorsturen van zodra hij een baken ontvangen heeft van de bestemmeling.

Auteur : Andy, M0CYP.

Te downloaden op de volgende site : http://www.apritch.myby.co.uk/uiview.htm#addon


VicinityAlarm :
Een bijkomstig programma in opbouw door PD0RHM.
Het programma geeft een alarm wanneer een mobiel station
binnen een in te stellen straal rond jouw locatie komt of
er een nieuw station op je map verschijnt
Meer info : http://home.kabelfoon.nl/~cvangorp


VWS :
Virtual Weather Station is een programma dat meteo-gegevens afkomstig van een automatish weerstation, gekoppeld aan die pc, omzet in een file die gelezen kan worden door UI-View en uitgezonden wordt.
Zo'n stations zijn op de kaart te herkennen aan het blauwe logo met daarin "WX".

Het programma is te vinden op www.weatherconnect.com


Webupdate :

Webupdate is een programma dat de volgende functies uitvoerd :

- Het kan een file updaten naar een website.
Vb een snapshot of een screenprint op een website upgraden.

- Het kan radarfoto's van Amerikaanse , Canadese of Australische weerstations
op geregelde tijdstippen downloaden en creert de INF file.

- Het kan ook andere soorten files downloaden van het internet.

Het is freeware en is te vinden op de volgende site :

WebUpdate


Weather-Display :

Verzorgt de softwarelink tussen een automatisch weerstation en UI-View.


Powerpoint presentatie :
Op de volgende sites zijn er powerpoint presentaties te vinden van UI-View.

http://www.qsl.net/k9orp/nwsilxppt.htm

http://www.jxnarc.org/aprs/index.htm




Nuttige Programma's :

Hieronder versta ik programma's die niet gelijktijdig met UI-View hoeven te werken maar interressant kunnen zijn voor UI-View gebruikers.


Irfanview :
Het is een programma dat afbeeldingen kan inlezen in diverse beeldformaten en ook kan saven en converteren naar diverse andere beeld-formaten.
Het is freeware.

Mappoint :
Dit is een route-programma van Microsoft waarover mij weinig bekend is. Het kost zo'n 240$.
Via een extra programma (UI-Point32) kan men het ook gebruiken voor UI-View32 en krijgt men kaarten waarop men kan inzoomen tot op straatniveau.
Meer info op de volgende site :

http://ve2.ele.etsmtl.ca/ve2wmg/uipoint.html

Maptool :
Een programma geschreven door PD0RHM, Chris voor het aanmaken van kaarten. Het is te vinden op :

http://home.kabelfoon.nl/~cvangorp


UI-View en PMAP util :
Bill, KC9XG, has written a nice utility program for aiding the in the installation of the States files for Pmaps. If you run Pmaps and UI-View32, it would be a good program to have. And it's FREE! You can go to :

www.aprsfire.net

and down at the bottom of the page, there is a link to the file.


UI-Paintbox :

What does it do?:

UI-PaintBox allows you to highlight areas of interest on your map for all to
see. The following are the details of this add'on

Features :

1> Software allows you to draw regular and non regular shapes in UI-View32.

2> The software has load and save facilities to store drawings you have created.

3> The software utilises APRS Area Objects and APRS Multiline Protocol objects.

4> Objects are Transmitted over the Air and are viewable by a variety of APRS
programs.

73 - Andy, M0CYP

See :
UI-Paint


UISS32 :
Programma geschreven door ON1DHT voor wie packet/aprs wil bedrijven via het ISS.
Zie ook "UI-View en ISS" of bezoek :

http//users.skynet.be/on1dht



APRS specificaties :

Voor wie geinterresseerd is in de specificaties waaraan
geldige APRS-signalen moeten voldoen.

Visit :
aprs specs

specs in bookmarket version

APRS reflectors :

Reflectors zijn een knooppunt waar vragen ivm een bepaald onderwerp
naar gestuurd worden.
De vraag komt bij alle leden terecht en alle antwoorden erop worden
ook doorgestuurd naar de leden van die reflector.
Lid worden is gratis en gebeurt door een email te sturen.

Zo is er natuurlijk een reflector van UI-View.
Aansluiten kan door een mail te sturen naar het volgende adres :

ui-view-subscribe@yahoogroups.com

Er is een reflector over HF-aprs :

hf-aprs-subscribe@yahoogroups.com

^ back to top ^
