穴あけ


まったくピタリ同じである必然性はないので、先の一台を見て、物理的な無理が出ない限り（蓋が閉まらないとか）目分量で加工していきます。


シャーシがアルミ１ｔと柔らかいので、２時間で開け終わりました。ここで楽(薄いアルミ)をした分だけ、シャーシが柔らかいということを忘れずに！裏蓋とボンネットをきちんと締めた状態で、はじめて満足に強度が出るケースだということを忘れてはいけません。シャーシだけの時は。両端を持って丁寧に動かさないと、張り詰めた配線が外れるか、機構を壊します。

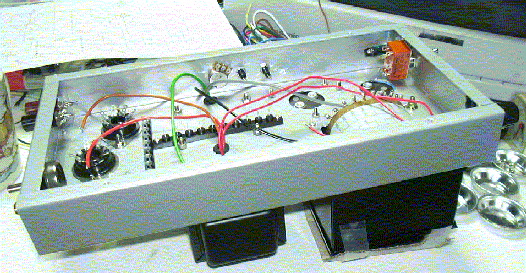

機構組み立て


トランスをつけると動かせなくなるので、この状態から一気に配線します。

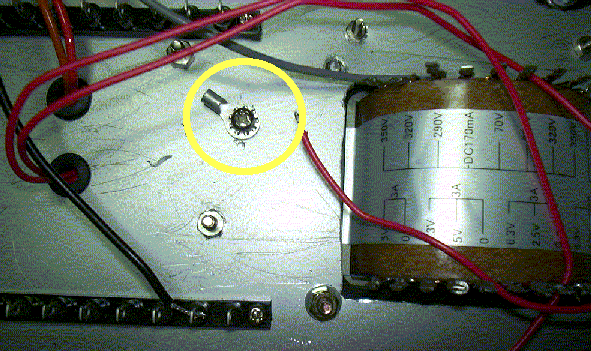

アースのひとつめのポイントが上記の黄色い○です。ここは、トランスの０Ｖ、ヒータの片側、Ｃ電源整流コンデンサーのマイナス側、前段のアース母線を、支線を作らず最短距離で一点アースします。必然的にケースの中央になります。シャーシ側と、たまごラグに歯が食い込むように２枚の菊ワッシャを入れます。
ここは

絶対にシャーシに電流が流れるようなことをしてはいけない

ところです。 アースのポイントの２つめは、Ｂ電源の整流コンデンサーのマイナス側です。電流が多いので、ここをアースに通すと、へんなインピーダンスができてハムが止まらなくなります。最短かつ支線を作らず電源トランスのＢ電源の巻き線の０Ｖに戻すしかありません。
ケースバイケースなのは、出力トランスの２次側のアースですが、それを前段にもっていくか、ここに繋ぐかですが、今回の場合、それもここに落としました。

ヒータの配線


これでヒータが点灯します。この状態で一日点灯させて置く人もいるそうです。
今回は、アンプの年齢を揃えるため、前に作ったアンプに新しい球を刺して、そこから抜いたのをこれに刺すので、かまわず続けました。

Ｂ電源配線


ここで通電すると、負荷がないので４００Ｖ前後出ます。
ちなみに交流３００Ｖ、直流７００Ｖくらいでお亡くなりになるので要注意です。
近頃売っているトランスは高いタップしかなくて、選べないのは難点です。

Ｃ電源配線


ケースの淵ギリギリ（アース母線の下）のがＣ電源です。マイナスなので、アース母線側に電解コンデンサーのプラスが繋がります。

６ＳＬ７ソケットまわり


真中が６ＳＬ７のソケットです。ＳＲＰＰは部品が少なくて、すっきりしています。

６ＳＬ７ソケットまわり


左と右がＥＬ３４のソケットです。固定バイアスの３極管接続なので、ほとんど部品がありません。

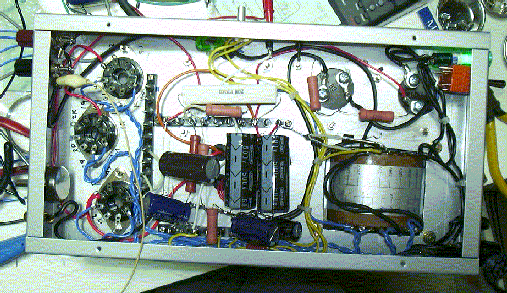

よくまぁ根気良く２台組み立てたものです。
モノラル構成だと、

1. 楽器の分離が良い
   クロストークというのは静的な特性で、電源が物理的に２つに分かれていると、動的な特性（片チャンネルで大電流が流れても、もう一方には、まったく影響がない）がよくなり、それまで聴こえなかった楽器が聞こえてきます。
2. ドカンという音の立ち上がりの良い
   電源がそれぞれのチャンネルにあるので、全体では倍の容量であり、電流の追従が良いです。
