もう一台作ってステレオにするには、もうすこし定数や発熱を煮詰めなければいけません。

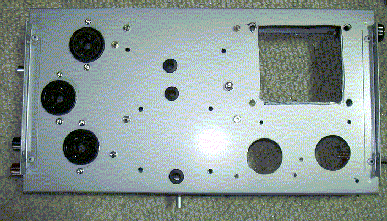

トランスを付けると動かせなくなるので、小物をすべて先に取り付けました。
ソケットは３つともＧＴです。シャシが軟いので、放熱の穴は開けませんでした。

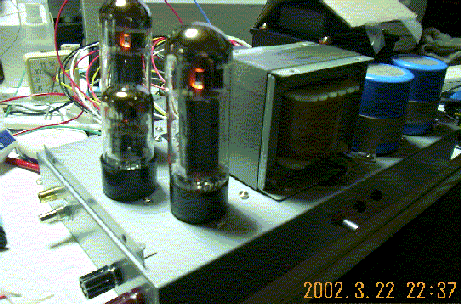

トランス類を取り付けると、表向き完成したように見えます。

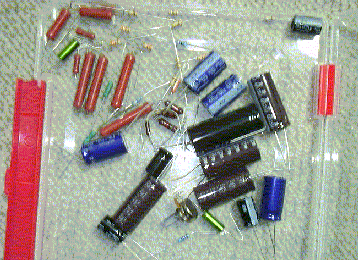

取り付けるＣＲ類は、これで２台分です。
やけに抵抗が多いのが、今回の特徴です。
間違えないように、ソケットのピンに目印を書き込みます。こうしておくと、あとの改修も楽です。
ＯＰＴ、チョークの線が邪魔になるので、先につけます。。

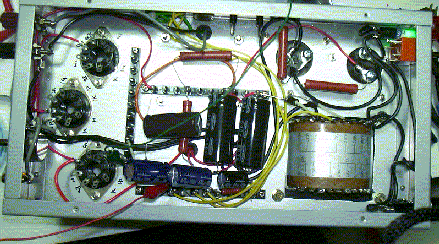

真中がＢ電源、手前（下）がＣ電源で、その配線の終わったところです。
回路図を鏡に映したような（上下いっしょで、左右が反転）配線です。
黄色の線が、Ｃ電源の電圧調整用の引き回しです。
ボンネットを閉めた状態でもバイアス調整できるように、ボリュームノブと、テスター棒を刺す穴がサイドに２つついています。ひとつはＣ電源電圧、もう一つは、正面左のＥＬ３４のカソード抵抗１Ωの電圧（＝電流）です。
ソケットまわりは、ほとんど何もつけることがありません。
平成14年3月24日 de jp3exe ex je2egz, only for life.。
