Rosmetro CB per 630 Khz di IK1HGI Schemi di SWR molto semplice wattmetro
Ciao a tutti sono Antonio ik1hgi, sto Utilizzando un trasmettitore Ultimate 3, ho realizzato dei filtri per la banda 630 metr, con una potenza lo stadio finale utliza 3 BS 170 eroga ben 200 mW IRF510 che eroga circa 1 Watt, finalmente dopo anni ho realizzare il Trasmettitore da 1 watt, Ultimate 3 per questa banda, dei 472 khz ufficiale, le mie prove di trasmissione, ho trovato per alcuni info su 472khz in nostro amico OM HB9ASB ha ottenuto con la potenza di 50watt sul KIT Ultimate 3 una modifica da 1watt al sito HB9ASB
Ecco altro SWR per la banda 630 metri

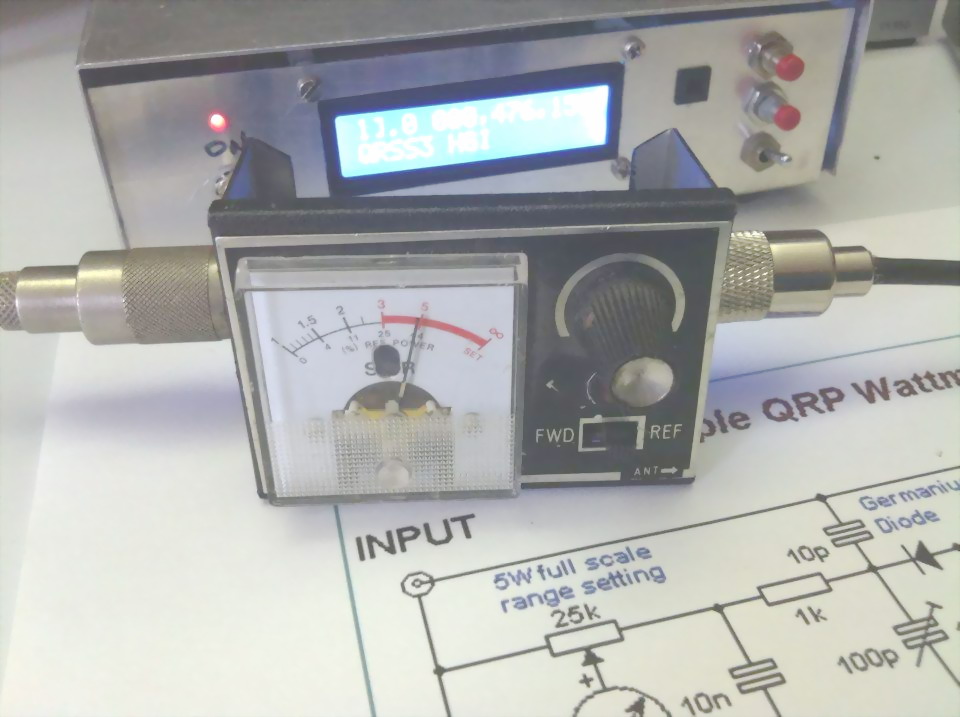

Questo documento descrive un semplice
Wattmetro no Rosmetro adatto per medie e lunghe onde
bande 472kHz).
Questo wattmetro non utilizza Rosmetro e
semplice solo di vedere la potenza che il
trasmettitore possa vedere del trasmettitore
quanta potenza eroga sul Ultimate 3 ed
meglio di vedere sul wattmetro, in questa
frase ho costruito basandomi sullo
schematica di base sviluppato e pubblicato

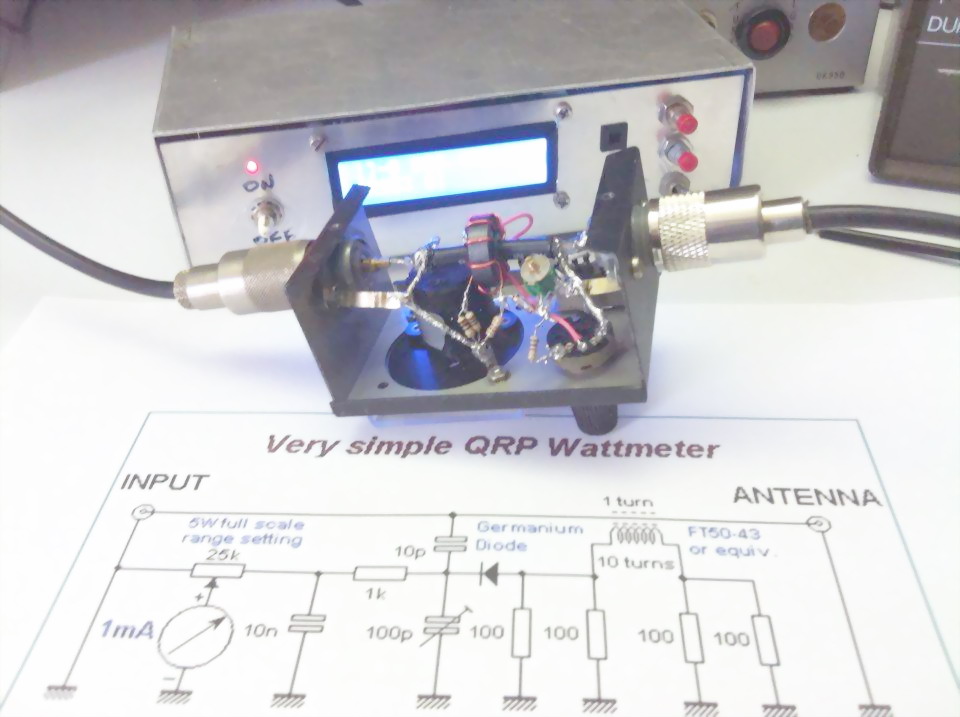

in Internet da parte SP5DDJ. Utilizzando una
parte dei componenti dello strumento di
precisione della banda CB e il suo

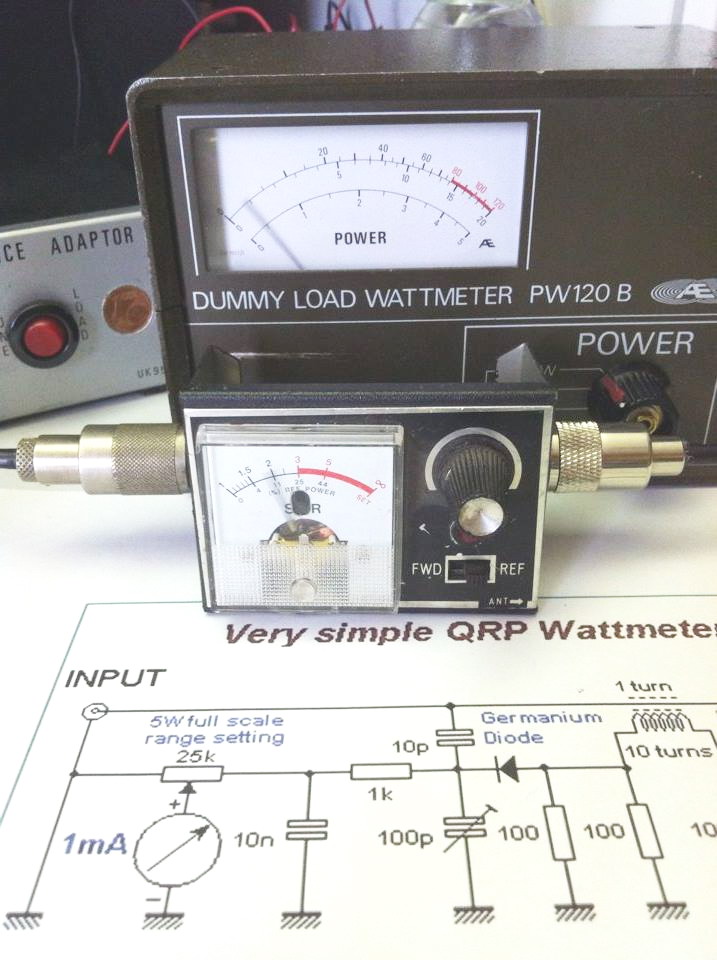

contenitore ho verificato lo strumento e
molto preciso, mi ha permesso di misurare la
potenza RF, da una minimo di 100mW fino a
5W, impedenza di ingresso è di 50 ohm in

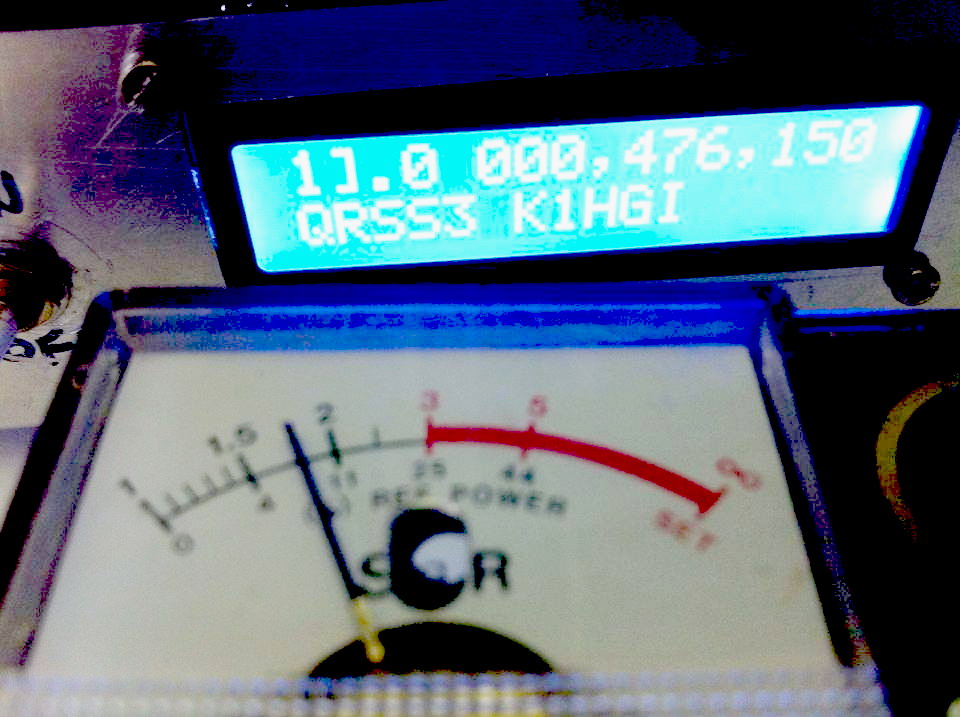

uscita, utilizzando la RF del Ultimato dei
200mW ho ottenuto il segnale buono, vedendo
sul carico fittizio il segnale buono e
funziona.

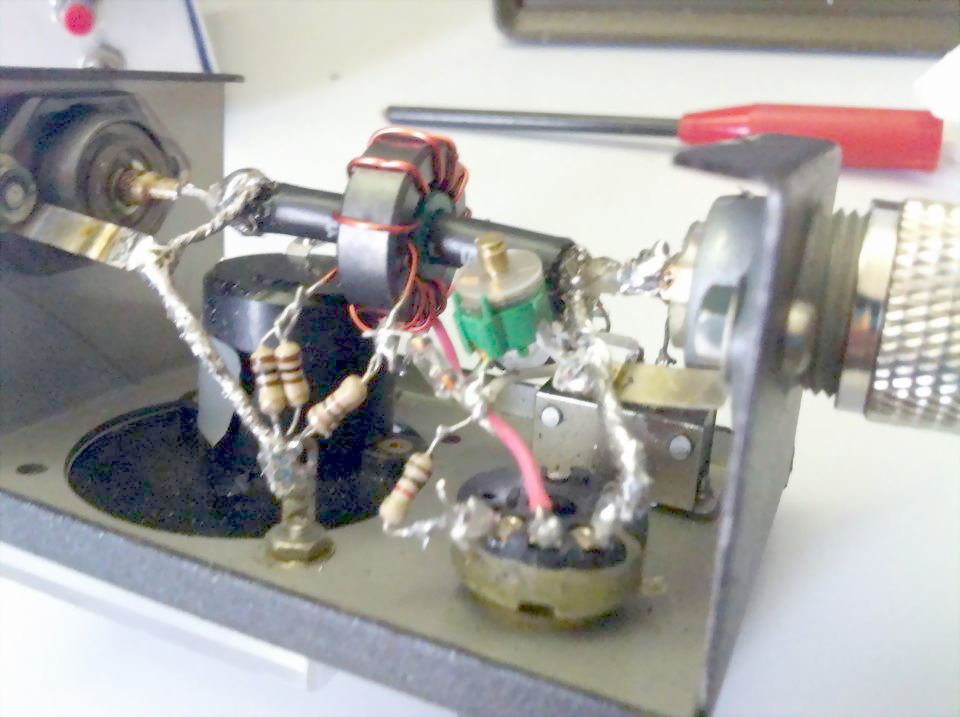

Il Ferroxcube
FT50-43
con 10 Tuls
del filo del 0,8mm

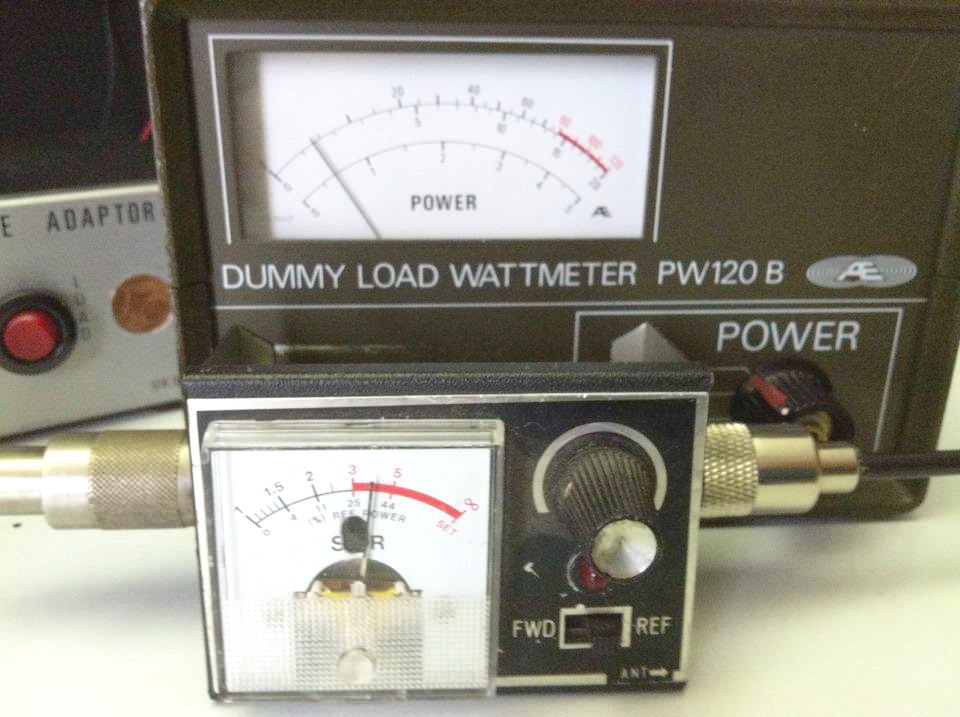

Per le scale di calibrazione. utilizzando il
compensatore di riferimento sulla RF di
ritoccare di pochi mw la lancetta dello
strumentino della CB

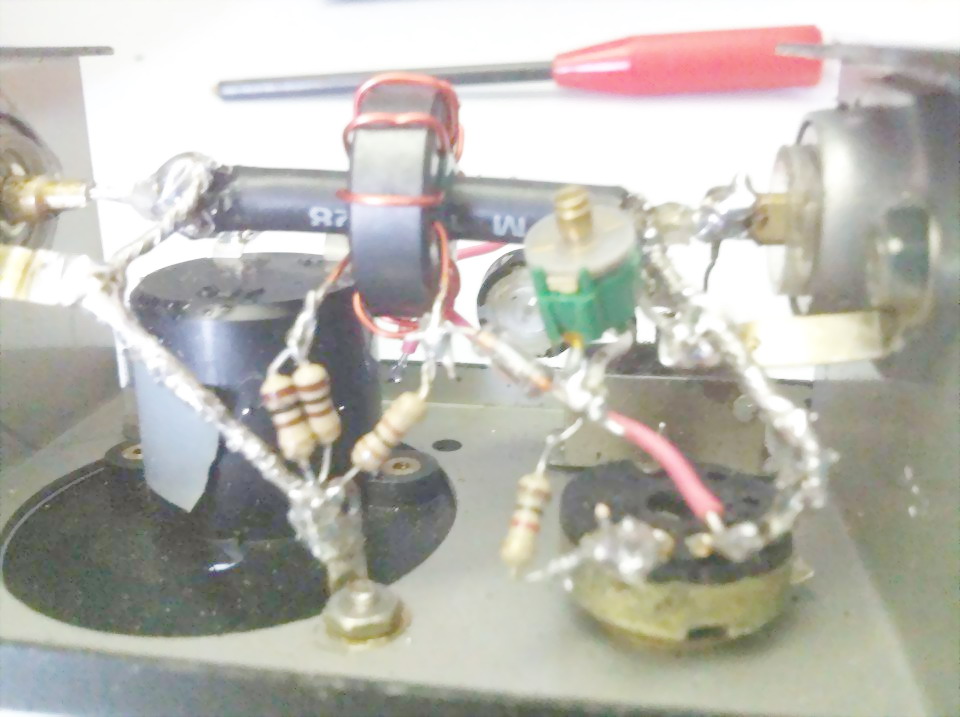

Il Ferroxcube
FT50-43
questo
nucleo ha un diametro
esterno del A = 12,7 mm, un diametro interno
B = 7,5 mm e è largo C = 4.9 mm. E
'importante utilizzare un nucleo con un alto
Una L e
un alto μ per ottenere abbastanza induttanza
con 10 Tuls. Ogni
nucleo simile funzionerà.
http://webshed.org/wiki/FT50-43_and_FT50-26

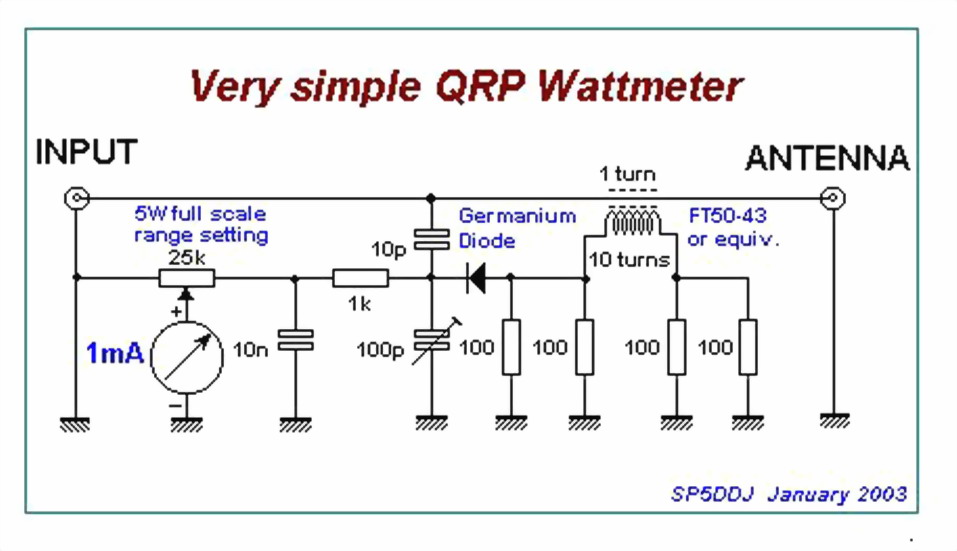

Lo schema completo è disponibile qui al sito
Autore:
Per regolare il Compensatore, si deve collegare il
trasmettitore con poca potenza solo uso QRP, un carico fittizio 50 Ω tramite questo
Wattmetri. In primo luogo
regolare la potenza di uscita ad un valore basso, idealmente 100 mW,
accendere il trasmettitore. Il
misuratore "la potenza" dovrebbe indicare zero o qualche watt, se
ora
regolare il trimmer dovete leggere la lettura abbinare sullo strumento, la
potenza di uscita applicata al carico fittizio dovrebbe leggere 100 mW
questo e un esempio).
