Variometro per i 472-479Khz


http://www.gw3uep.ukfsn.org/

Targa di riconoscimento



Adesso come si realizza un Variometro con alcuni suggerimenti trovati sul web, perņ auto costruzione e piccolo Variometro all'interno dell'antenna e come avere un accordatore tipo Magnum, per accordare l'antenna in sintonia al TX, sostanza il variometro č un autotrasformatore, composto da un'induttanza variabile, e collegate rispettivamente l' antenna e la massa, variando trova impedenza della risonanza.

______________________________________________________________

Il Variometro

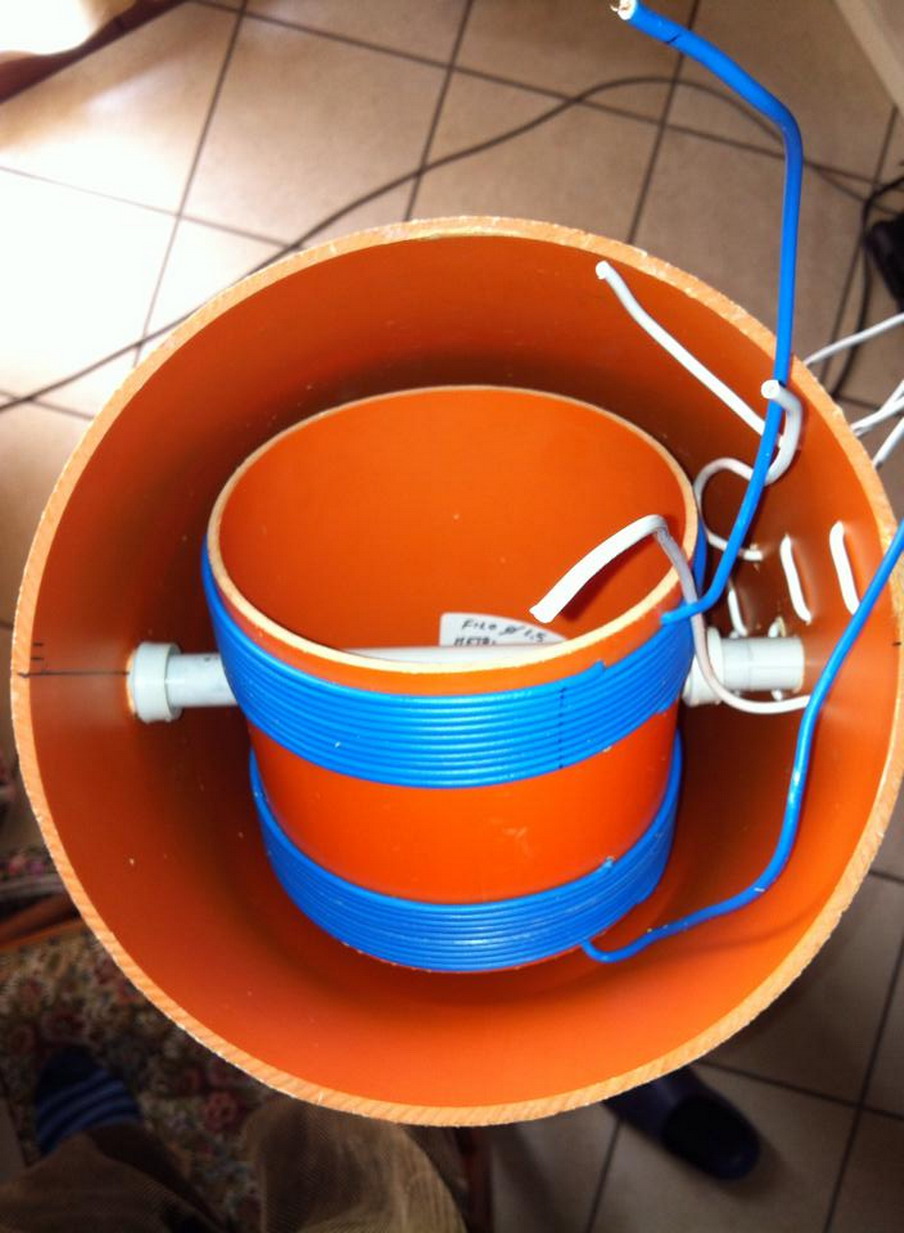

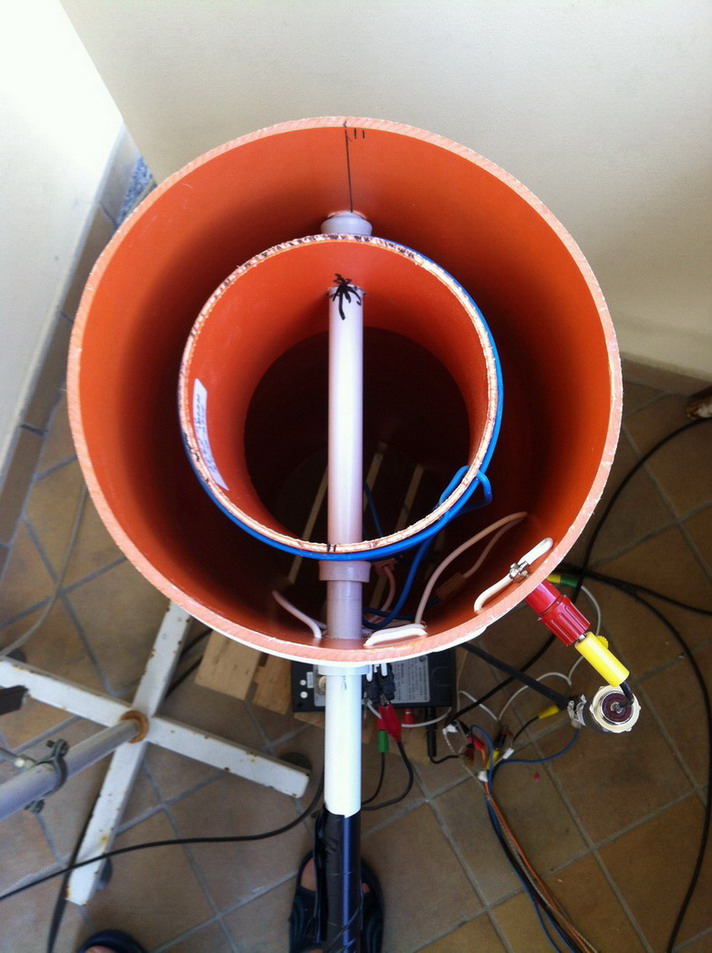

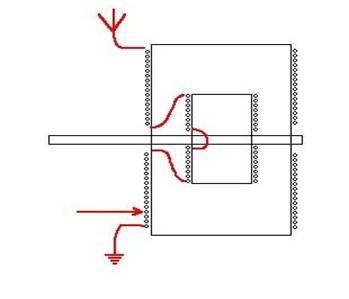

IL variometro e un strumento importante per la trasmissione sulle onde lunghe, la costruzione il materiale usato facile reperibili. due tubi PVC del diametro 200mm, PVC del diametro 140mm. filo elettrico da 1,5 e materiale plastico per l'albero centrale, sono i componenti principali. La figura sotto mostra la sezione trasversale e il modo in cui le bobine sono collegati tra loro.

 http://g0mrf.com/variometer.htm



Variometro come lavora per 472 Khz



Il Variometro

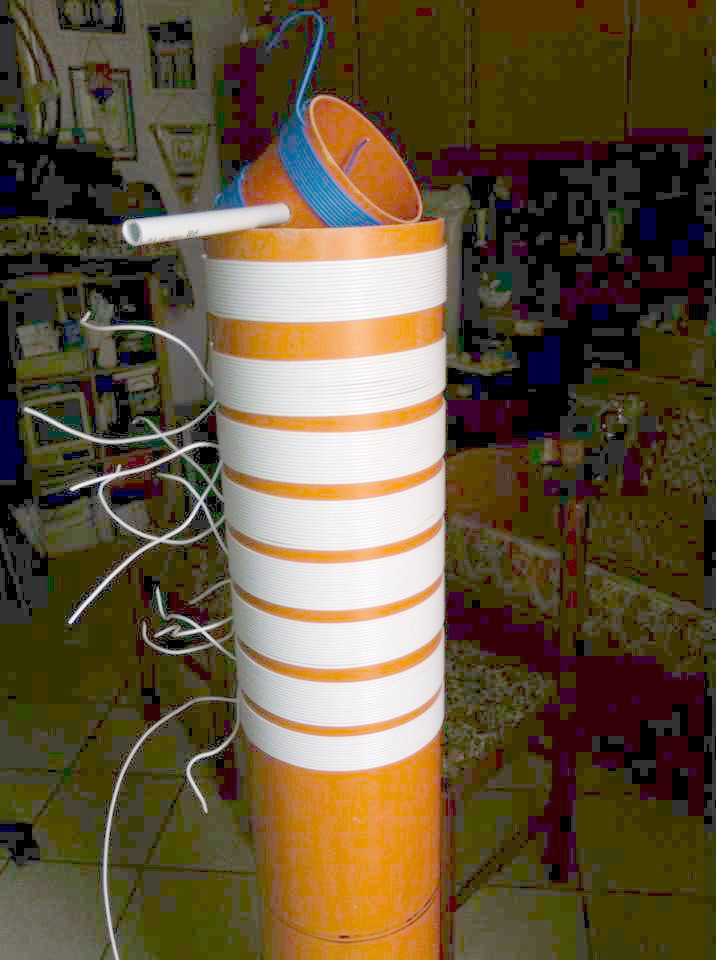

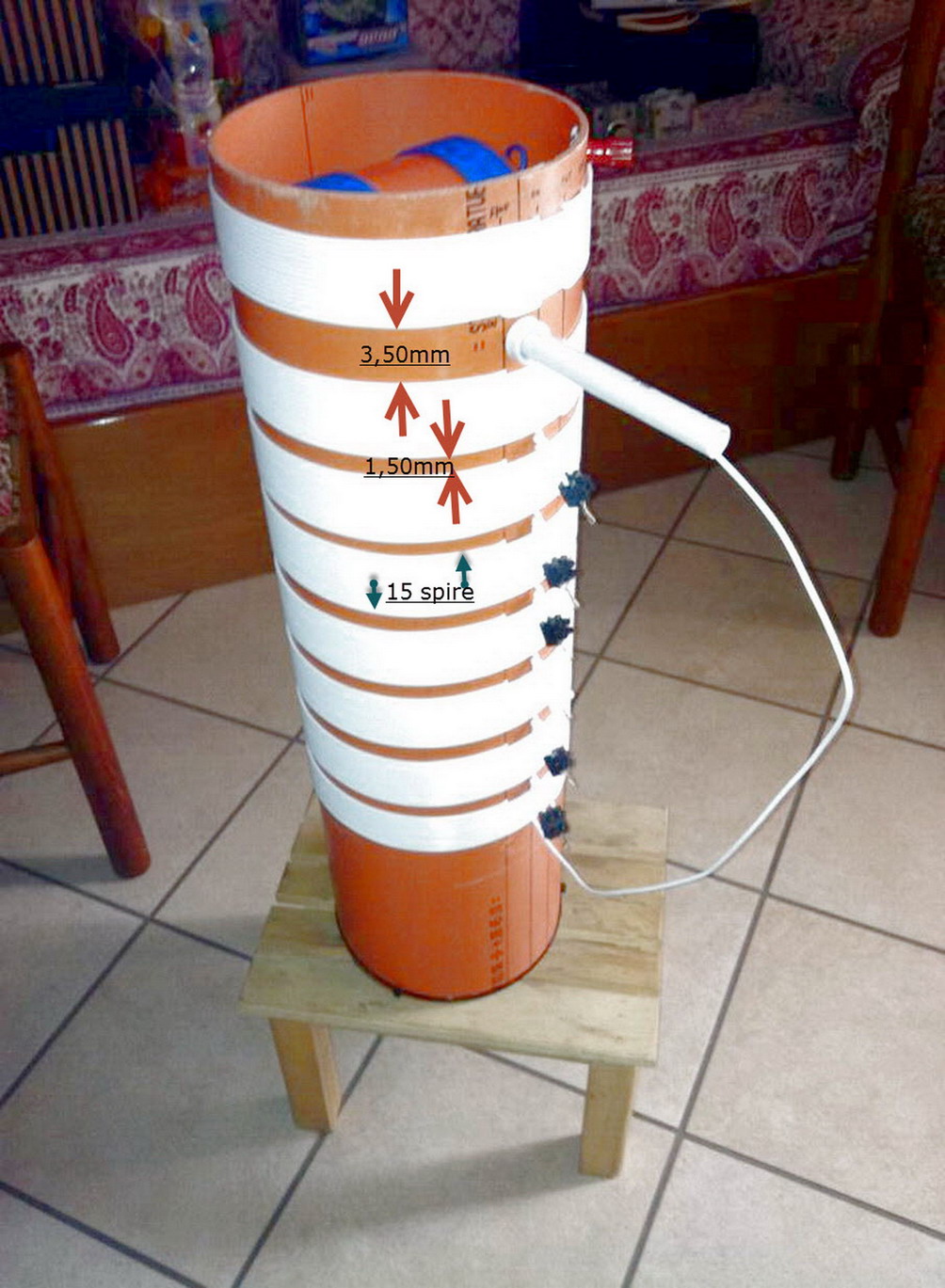

Un variometro adesso cerchiamo di capire Induttanza, la figura sotto mostra la sezione delle misure fatte da spire 15 riportate per    7 volte, pił una da 8 spire, adesso calcoliamo Induttanza con il programma dell'autore DL5SWB, il calcolo in cui le bobine e realizzata collegati tra loro.

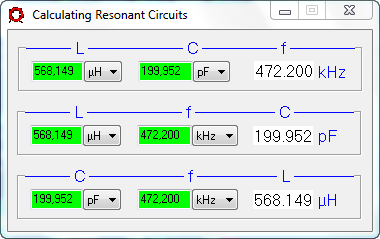

La prima bobina del variometro il primo tratto ha 15 spire calcolata induttanza di 10,011 uH riportato per 7 volte pił una da 8 spire abbiamo una induttanza di 568,149 uH, di cui il risultato 113,0 spire composto da 15 x 7 105 + 8 = 113 spire.

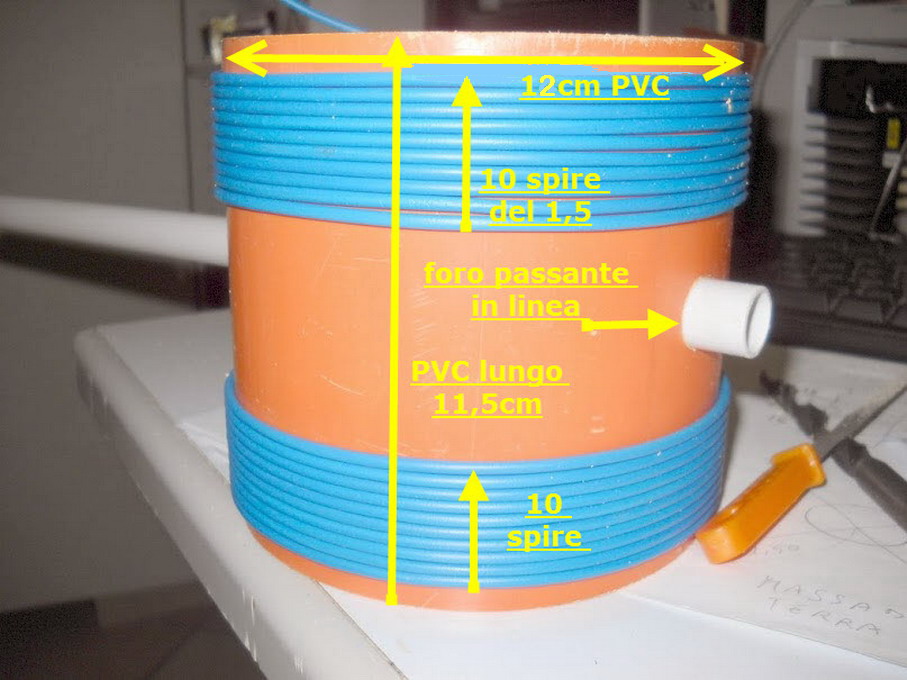

Ruotando la piccola bobina all'interno č possibile aumentare l'induttanza totale (quando entrambe le bobine sono allineate in fase) o minore (quando entrambe le bobine sono allineate con fase opposta). Un variometro ha maggiori perdite poiché il filo č pił lungo, ma d'altra parte č facile da costruire e non ha alcun contatto strisciante







DL5SWB    DL0HST

Miminirk13_install.zip

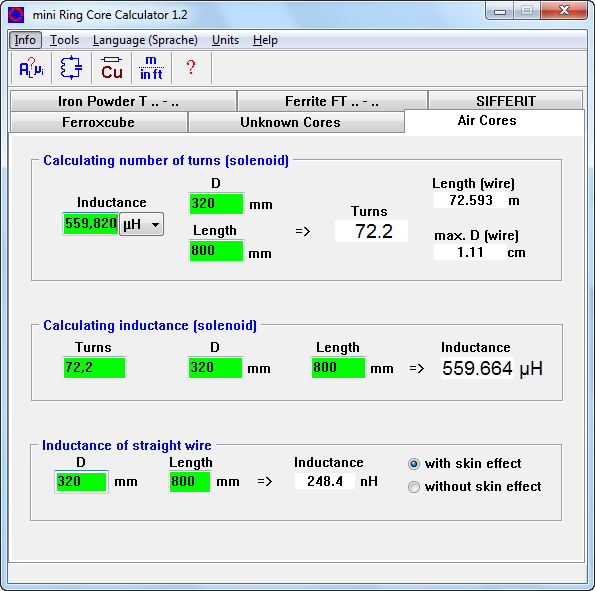

mini Ring Core Calculator





http://www.pa3bca.nl/index.php

http://wireless.org.uk/on7yd/#Variometer

http://www.iz4bqv.it/variometro/variometro.html

Il Variometro

Un variometro adesso cerchiamo di capire Induttanza, la figura sotto mostra la sezione delle misure fatte da spire 15 riportate per 7 volte spire, su un diametro del PCB 20cm la lunghezza non ha variazione puņ essere lungo 80 cm, anche adesso calcoliamo Induttanza con il programma dell'autore DL5SWB, il calcolo in cui le bobine e realizzata collegati tra loro.

La prima bobina del variometro il primo tratto ha 15 spire calcolata induttanza di 10,011 uH riportato per 7 volte pił una da 8 spire abbiamo una induttanza di 568,149 uH, di cui il risultato 113,0 spire composto da 15 x 7 105 + 8 = 113 spire.

DL5SWB qui il programma chi vuole calcolare per la certezza







Variometro







____________________________________________________________________

I test di velocitą di 5 wpm avendo il guadagno di 20 db 100mW, senza alcuna delle
deviazione di frequenza 472,50 Khz, la ricezione del segnali bassissimi
ho utilizzato il
Software Argo ricevuto 472,50 Khz.

Grazie ciao 73 ik1hgi

____________________________________________________________________

Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio

Se avete dei problemi mandami un messaggio rispondo accetto consigli.

 e-MAIL Antonio ik1hgi
