Impedenza per i 136 / 475Khz


Impedenza Prima versione

Impedenza Seconda  versione

Terzo sperimento con AT

Dopo le radiazione dei due trasformatore ho provato questo AT-TV

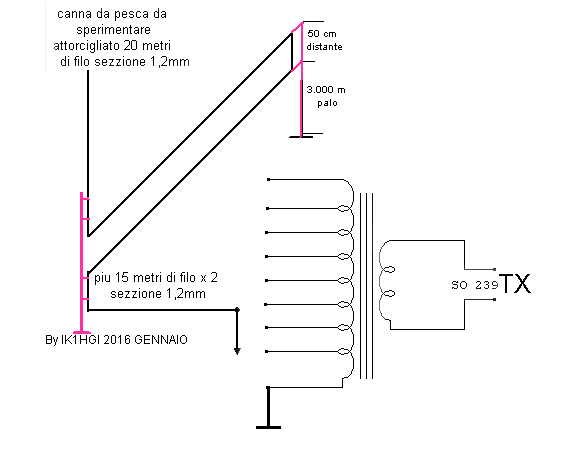

Ho realizzato impedenzimetro per poter portare e adattare l'impedenza alla radio, quindi nella maniera ottimale ed escludendo la necessità di qualsiasi accordatore, all'antenna e come avere un accordatore tipo Magnum, per accordare l'antenna in sintonia al TX, il variometro è un autotrasformatore, composto da un'induttanza variabile, e collegate rispettivamente l' antenna e la massa, variando accorda impedenza della risonanza 50 ohm.

Antenna trasformatore di adattamento

ho realizzato in sperimentazione due semplice Trasformatore d' impedenza, per adattare il Tx e l'antenna, la massa dell' induttanza e molto importante più massa di TERRA, bisognerà cercare il punto esatto la presa dell'impedenza dobbiamo trovare per trovare l'accordo in salita del Variometro grosso modo le 10 prese più due di massa, questo adattatore può trasmettere qualche potenza in più, trovando sempre impedenza esatta della RF.

IL trasformatore di adattamento prendete un Toroide Ferroxcube 21 Tuls Primario, per potere trova la migliore impedenza spostando lo spineto tutto fatto attraverso il nucleo del trasformatore 11 Tuls secondario, e trovare il punto miglio dei 50 ohm, lavorando anche traverso variometro trovando FR con impedenza esatta 50 ohm)


http://www.alg.myzen.co.uk/radio/136/ant_xformer.htm

GW4ALG's 136 kHz Pages

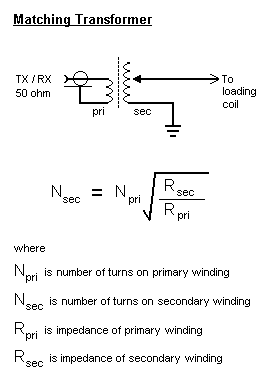

   Secondary taps link_cpl.bmp (4602 bytes) Matching Transformer

Il toroide nucleo in ferrite Ferroxcube TN25 15.10-3F3 è stato scelto, soprattutto perché era disponibile nella casella di posta indesiderata. Questo nucleo ha un AL 1,84 μH, un μi del 2000, ha un diametro esterno del 25,25 mm, un diametro interno di 14,75 mm e è alto 10.25 mm. E 'importante utilizzare un nucleo con un alto AL ed un alto μ per ottenere abbastanza induttanza con 25 giri. Ogni nucleo simile funzionerà.

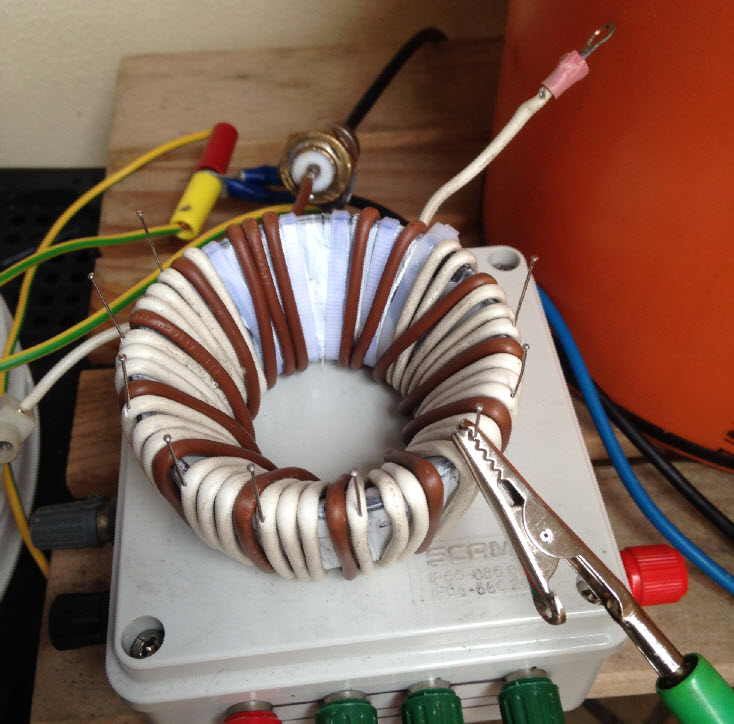

Trasformatore Impedenza la seconda versione



Se volete aumentare la potenza dovete utilizzare del filo elettrico da 1,5mm adattamento del trasformatore Ferroxcube TN25/15/10-3F3 (µi1840 ± 25% ≈ 1800) 11 spire primarie, secondarie 21, con 9 uscite per trovare impedenza per RF, ogni spostamento fare dei piccoli ritocchi al variometro, collegare l'antenna della prima uscita, e la massa. questo seconda versione hanno dato ottimi risultato con il rapporto SWR 1/1 e hanno dato le misura migliore, trovare grosso toroide blu N30. B64290L40X37 EPCOS (TDK) http://it.rs-online.com/



  http://it.rs-online.com/

____________________________________________________________________________________________________

Ferroxcube TN25/15/10-3F3

Ferrite: toroidale; L:10.6mm; Int.dia:14mm; Out.diam:25.8mm

 http://it.rs-online.com/web/p/anelli-di-ferrite/2906219/



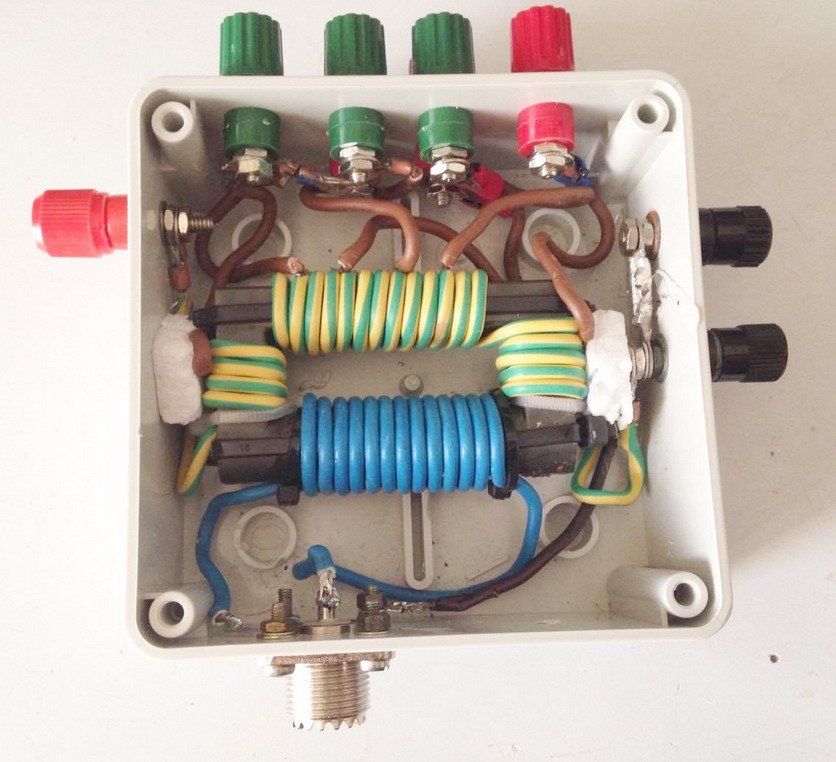

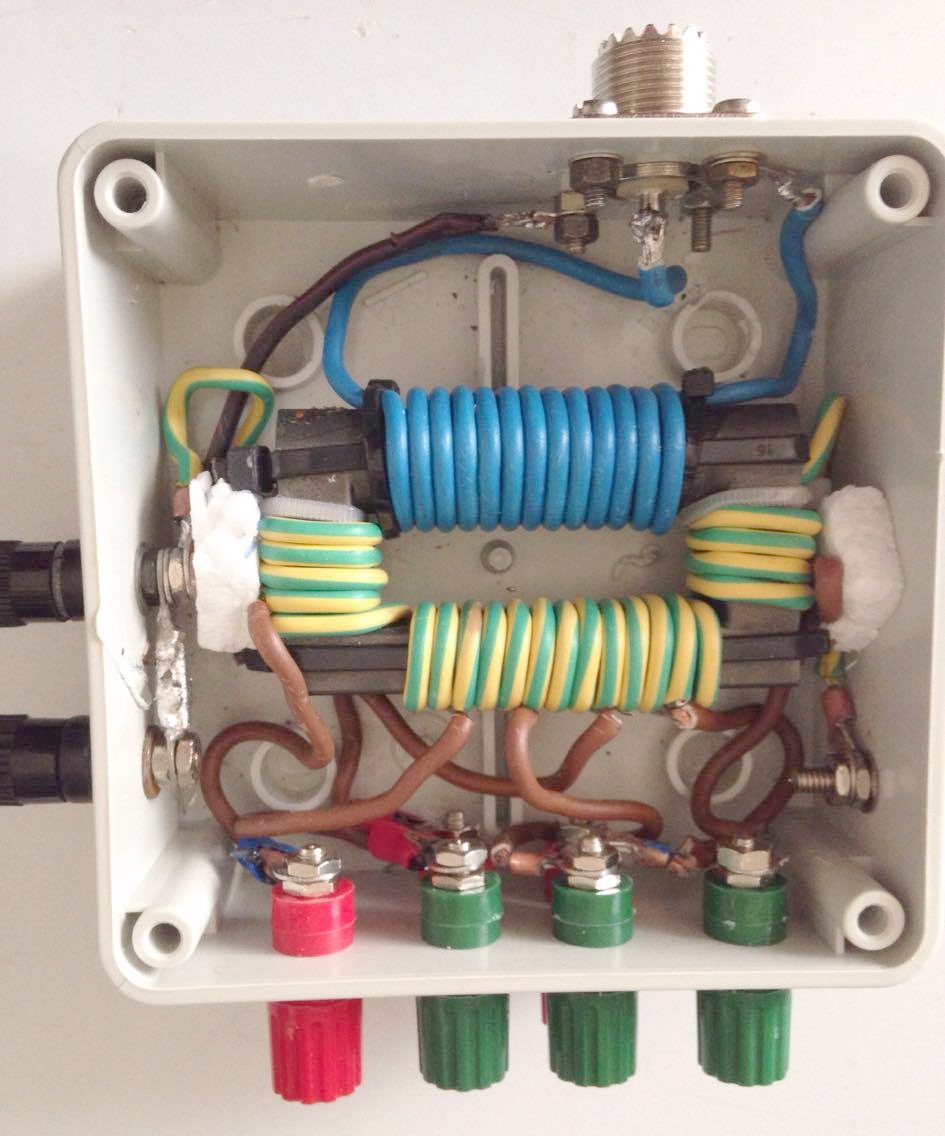

Impedenza  la terza versione 136khz

Antenna per trasformatore

Ho realizzato in sperimentazione uno semplice Trasformatore d'impedenza Ferite AT del Televisore alta tensione TV, lo adattato per i 136 Khz e l'antenna Ombrello, propongo la massa e molto importante di TERRA, bisognerà cercare il punto esatto la presa dell'impedenza per il variometro e trovare gli 50 ohm, l'accordo RF in salita del Variometro sui 10 prese, più due fili di massa di trovare su diversi punti e adattatore il trasformatore e variometro per trasmettere con la potenza in più, trovando sempre impedenza esatta della RF.



Riassumiamo è ...
Alta SWR = coassiale irradia il segnale. Coax atti radiante = coassiali come parte di antenna. Coxa parte di Antenna = coassiale influenzare la lettura SWR. Quindi, se si "sintonizzare" il sistema tagliando il cavo coassiale, l'antenna reale è ancora efficace, e il segnale riflesso viene irradiata dal cavo coassiale. OK, in modo che il segnale riflesso potrebbe non tornare al trasmettitore, ma esistono ancora tutti gli altri problemi. Quindi, anche se l'antenna è 60 piedi in aria, molto del vostro segnale viene irradiata molto più vicino a terra.

Secondary taps

http://www.qsl.net/v73ns/swr.html



Come si realizza il Variometro

_______________________________________________________________

Impedenza la prima versione ho utilizzato il programmino DL5SWB

 http://www.qsl.net/dl0swg/DL5SWB-Software.htm

DL5SWB
Software for Amateur Radio

http://www.qsl.net/dl0swg/DL5SWB-Software.htm



Alcuni idee ho ricavare in questo sito ottimo ho realizzato il modo sui 600 metri

F6HHC http://f6hcc.free.fr/tx472khz.htm

________________________________________________________________
