Sperimentazione 472/479 Khz di IK1HGI
Le prime esperienze di Trasmissione
qui test QRSS 476,00khz


LED Scroller Generator

IL Ministero dello Sviluppo Economico ha assegnare dal gennaio 2013 hai radioamatori italiani che possono utilizzare 472-479 kHz al servizio amatoriale su base secondaria, con una potenza non superiore 1 W e.i.r.p. (equivalent isotropically radiated power) corrispondenti a 30dBm e a 1dBW insomma 1 Watt efficace in antenna.

Saranno autorizzati solo i modi a banda stretta con la potenza ERP non superiore 1 Watt le informazioni dal {Ministero dello Sviluppo Economico} la concessione di Autorizzazione in date 08 Febbraio 2013, di poter trasmettere la banda 472-479Khz fa parte del Servizio Radioamatore.

La mia piccola radio e gli accessori per trasmettere 472/479 Khz

Adattatore d 'impedenza 472/479 khz

Come si realizza il Trasmettitore


Variometro 472/479 Khz

Come si realizza il Variometro



Adattatore d 'impedenza
472/479 khz

Come si realizza Impedenza


Canna da pesca per prove di trasmissione 472/479 Khz

Come si realizza la Canna da Pesca


Adattatore d 'impedenza
136 /475 khz

Come si realizza Impedenza


Canna da pesca trasmissione 136/475 Khz

Test Canna da Pesca 136khz


Dopo ultima modifica della canna da pesca un sistema migliore, ho distaccato i fili in punta e il guadagno il sistema ottimi risultati oggi

Canna da pesca migliorata


Dopo ultima relazione del amplificatore ho realizzato questo grazie a http://www.g0mrf.com/630m.htm David G0MRF un sistema migliorato per poter utilizzare Ultimate 3 di Hans QrpLab il guadagno di potenza qualcosa in pi ottimi risultati oggi ottenuti buoni rapporti sui Grabber di Riccardo IW4DWX e Marckus DF6NM Stefan DK7FC

Canna da pesca migliorata







I primi test con la canna da pesca con 200mw grazie alla propagazione

Time stamp Call MHz SNR Drift Grid Pwr Reporter RGrid km az
 2016-03-27 18:20   IK1HGI   0.475704   -26   0   JN45jj   0.2   DK7FC/P   JN49ik   449   359
 2016-03-27 18:20   IK1HGI   0.475703   -18   0   JN45jj   0.2   DK2DB   JN48fw   395   356
 2016-03-27 18:20   IK1HGI   0.475702   -24   -1   JN45jj   0.2   DJ0ABR   JN68nt   502   39
 2016-03-27 18:20   IK1HGI   0.475702   -20   -1   JN45jj   0.2   DL4RAJ   JN68kj   455   41
 2016-03-27 18:20   IK1HGI   0.475702   -25   0   JN45jj   0.2   DF8UO   JN48ex   400   356
 2016-03-27 18:00   IK1HGI   0.475704   -26   0   JN45jj   0.2   DK7FC/P   JN49ik   449   359
 2016-03-27 18:00   IK1HGI   0.475703   -26   0   JN45jj   0.2   DK2DB   JN48fw   395   356

_________________________________________________________

Questi e la storia come sono iniziato per poter trasmettere sulla 630 metri

Ciao a tutti sono Antonio ik1hgi, dopo una pausa sulla costruzione del mio Ultimate3 qrp, leggevo delle informazioni sui i 630 metri, con l'interesse questo trasmettitore di GW3UEP parla con lo stadio finale IRF510 che eroga circa 1/25 Watt, finalmente dopo anni che si parla questa banda adesso si pu possa realizzare qualche Trasmettitore da 1 watt su questa banda, alcuni OM gia la utilizzavano. voglio darvi la mia testimonianza del mio primo trasmettitore test sui 472,50khz ufficiale utilizzo per le mie prove di trasmissione, sai chi cerca trova per alcuni su 472khz il nostro amico OM HB9ASB ha ottenuto Rosmetro per visualizzare i segnale sui 630 metri.

Nel Ultimate 3 ha una modifica da 1watt a 50watt val al sito HB9ASB

Mandai una e-mail OM S52AB Joz della sua relazione del suo TX sui 630 metri ottimo lavoro svolto dal grande S52AB Joz prestazione professionale del suo capolavoro, alla sua risposta mi propose di realizzare questo TX dal progetto GW3UEP.

http://homepage.ntlworld.com/mike.dennison/index/lf/472kHz/index.htm

Guanto arriva qualcosa in testa  di poter realizzare questo TX 472,200 khz, mando e-mail a Italo I2BBJ mi arriva la risposta..!! la conclusione mi ha  suggerito disse se vuoi realizzare qualcosa sui 472 Khz realizza questo che ha sperimentato questo progetto di GW3UEP.
http://www.gw3uep.ukfsn.org/

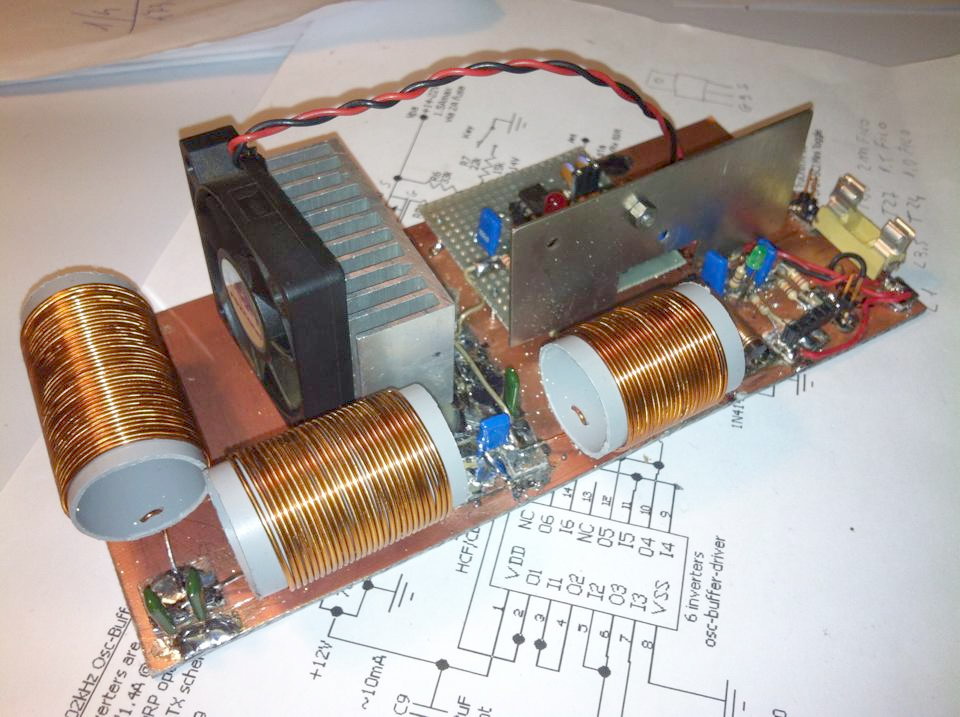

Ho fatto una buona strada sulle due risposte, il sito era molto interessante, mi ha invogliato e ho visto QTX da 25 watt, l' ho iniziai con una basetta Millefiori, la parte Oscillatore quarzo DC4049 e un oscillatore buffer driver, a l'uscita il segnale onda quadra e sinusoidale un buon segnale, vedendo che si presenta il funzionamento buono il segnale con 100 mW la scelta ha dato esodo senza nessun problema.

Ho provato a programmare la PIC per la trasmissione del Beacon CQ, ho provato subito ho ricevuto il segnale buono, sul mio TS-50 banda dei 630 metri sulla frequenza 472,200Khz impostando il Beacon. e incominciai il prime test del segnale, ecco sotto le fasi di realizzazione.

Il Ministero delle Sviluppo Economico dipartimento per le comunicazione D.G:P.G.S.R Div.  I -

Attivit intern. Pianif. Frequ. SEDE ufficiale n 1058 data 08 Febbraio 2013 del Regolamento della radio dell'Unione internazionale delle telecomunicazioni, il servizio amatoriale un "servizio di radiocomunicazione a scopo di auto formazione, intercomunicazione e indagini tecniche effettuate da dilettanti, vale a dire, da persone debitamente autorizzate interessate a tecnica radiofonica esclusivamente a scopo personale e senza titolo oneroso "

Note legali: Decreto del 08 Febbraio 2013, Autorizzazione n 1058

Viale Adamello 201 Roma 00144
