En esta imagen se muestra un medidor de campo hasta VHF, con varias escalas de sensibilidad y usando una antena direccional de aro magnético. Esto permite emplearlo incluso para radiogonimetría
|
|
En esta imagen se muestra un medidor de campo hasta VHF, con varias escalas de sensibilidad y usando una antena direccional de aro magnético. Esto permite emplearlo incluso para radiogonimetría |

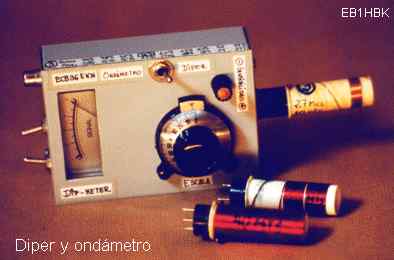

Medidor de resonancia o DIP-meter, con bobinas para las bandas de 10, 20 y 40 mts. Construcción totalmente artesanal. |
 |
 |
 |
En estas tres imágenes se muestran tres modelos de antena de aro magnético de diseño y construcción propia, Todas para la banda de VHF. La de arriba esta formada por dos aros resonantes en el segmento de SSB conectados en fase, obteniéndose asi un mayor rendimiento y ancho de banda con respecto a un único aro VER.
En las dos fotos de la derecha y montadas sobre peanas de madera estan las dos antenas de aro que utilizo habitualmente para APRS (arriba derecha) y radiopaquete (derecha). La de un único aro tiene polarización horizontal y es omnidireccional, trabaja con una potencia de 150 mW. La otra son dos aros enfasados para que sea prácticamente omnidireccional. Polarización vertical y 5W de alimentación. El utilizar polarizaciones opuestas en ambas antenas es para reducir la interacción entre ellas, ya que trabajan en frecuencias muy próximas y apenas estan separadas por metro y medio de distancia en mi cuarto de radio. |
 |
 |

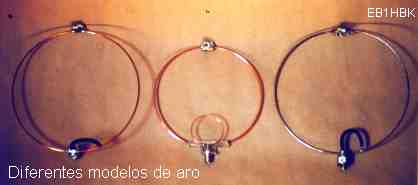

Mas modelos sencillos de antenas de Aro. El de la izquierda es para polarización horizontal VHF, el de la derecha pol.vertical 27 MHz y el del centro es el primer prototipo de este tipo de antenas que construí. Está formado por dos aros independientes montados sobre un trocito de metacrilato y es para VHF.
|
En esta imagen se muestra un proyecto de antena para VHF, en la banda de 137Mhz. Se trata de que sea omnidireccional y doble polarización. Es un proyecto sin terminar.
|
 |
 |

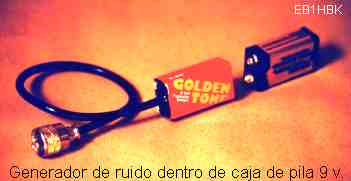

Este es un pequeño generador de ruido de HF para ajuste de trampas y receptores, en SSB produce ruido audible hasta mas allá de la VHF. Lo he construido dentro de la cajita de una bateria de 9 voltios (la de color rojo), que conserva su clip original. De este modo basta con "enchufarlo" directamente sobre otra pila de 9 vlt. nueva para alimentarlo. Ingenioso ¿no?.
|
Estos son dos ejemplos de atenuadores de aprox. 100dB. estan construidos respectivamente con hojalata y recortes de circuito impreso soldados para componer las cajitas y blindajes correspondientes. Internamente están formados por varias atenuadores en cascada, cada uno en su propia celda blindada para minimizar las fugas de RF
|
 |
 |
La popular antena directiva de dos elementos HB9CV, en este caso para VHF y con un diseño de construcción propio para hacerla desmontable. Se pueden apreciar las diferentes partes, construidas en cobre hojalata y aluminio, antes de su montaje.
|
De nuevo la antena HB9CV ya correctamente ensamblada. Totalmente portable. Es una antena fantástica para su tamaño y va de fábula para radiolocalización.
|
 |
 |

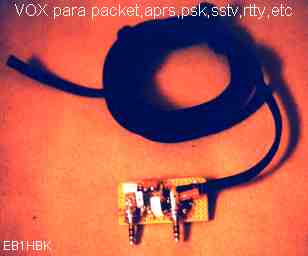

En esta imagen está mi versión particular de circuito VOX para activar el PTT del TRX cuando se usa la tarjeta de sonido del computador. Lo he montado sobre una placa perforada de prototipos y la distancia entre los jacks se coresponde exactamente con los conectores de la tarjeta. De este modo es mas fácil enchufar y desenchufar el conjunto y no hay cables bailando por ahí. Una vez seguros de su funcionamiento, puede recubrirse con adhesivo termofusible, que al enfriarse nos proporcionará un conector sólido y protegido.
|
 Esta es la zona de Trevinca, donde están las montañas mas altas de Galicia. Aqui confluyen también las provincias de Zamora y León. Hasta aquí suelo desplazarme cuando dispongo de tiempo y ganas para realizar pruebas de campo. Es una zona bastante limpia en lo que respecta a campos de RF, habitualmente tranquila y que en invierno se llena de nieve. Pero queda un poco lejos de todas partes...
|
||||||
 Realizando una prueba de campo en la zona de Trevinca para comparar tres antenas diferentes. Sobre la nieve, en la mochila, apenas se distingue el Yaesu FT-290R y el conmutador de antenas. El viento helado arrastraba los cables y hacía bambolear todo el conjunto. En estos casos el termo (abajo a la izquierda) con bebida caliente es compañero ineludible.
|
||||||
 | ||||||
|

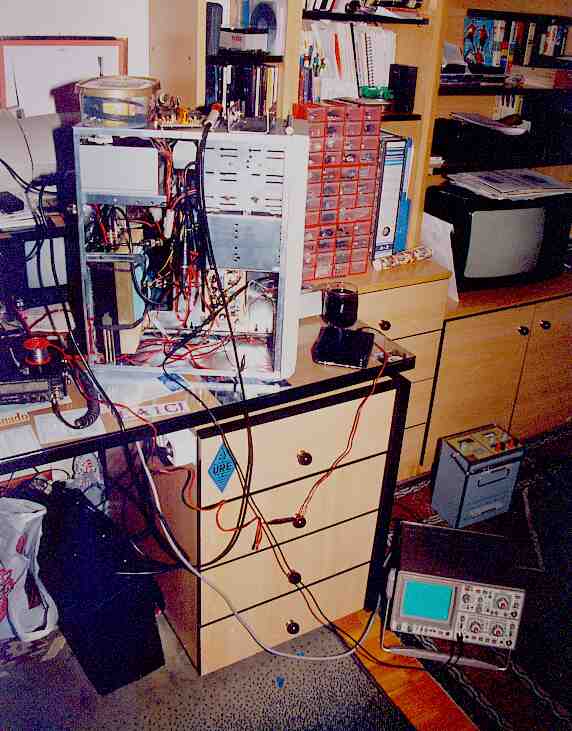

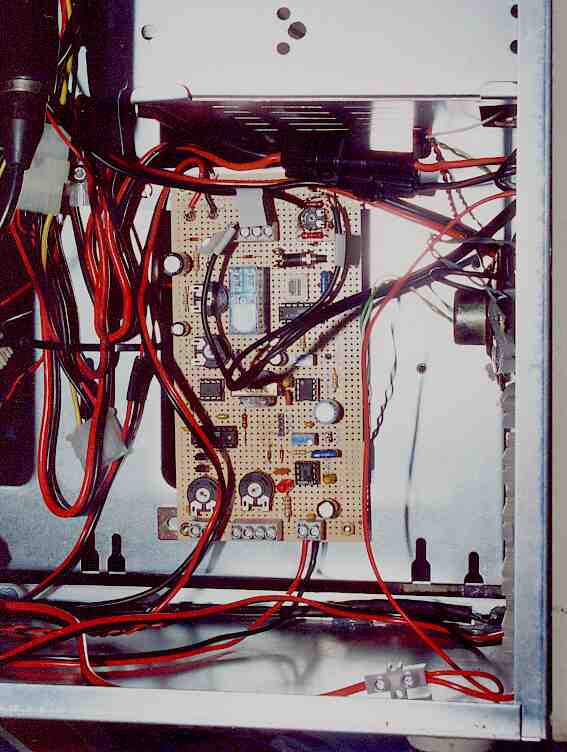

En las siguientes imágenes se accede a las fotos de un proyecto de cacharreo desarrollado principalmente por EA1CI y EA1GC (que no aparece en las fotos) consistente en utilizar dos transceptores para componer un repetidor y alojar el conjunto en una caja estandard de PC.
|
