Antenas formadas por dos aros conectados en fase

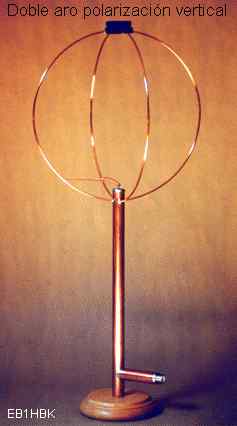

Polarización vertical y horizontal

La aparición en la galería de imágenes de fotografías donde se muestran las antenas de aro que utilizo en mi estación, desperto el interés de algunos compañeros acerca de esos modelos concretos. Por ello se incluyen aquí algunos detalles y medidas de las mismas para que sirva de guía a quienes se animen a construirlas. Para alimentar los dos aros en fase se utilizan dos rabillos de hilo de cobre corriente (1,5 mm de diámetro). Ambos deben tener la misma longitud, se sueldan juntos en el conector de la antena y luego van cada una a su aro correspondiente.

En la foto inferior vemos la antena preparada para el segmento de SSB. Aqui aparece tumbada, la posición correcta aparece en los dibujos de la derecha. Por su pequeño tamaño y característica de radiación prácticamente omnidireccional, puede utilizarse para monitorizar la banda como complemento de las antenas que ya tengamos. O incluso como primera antena de polarización horizontal. Como en todas las antenas de este tipo hay que destacar el estrecho ancho de banda que proporciona la antena, o dicho de otro modo, su gran selectividad. Esto hace necesario sintonizar cuidadosamente el aro mediante los condensadores de ajuste. Una pequeña variación en el valor de la capacidad de sintonía es suficiente para llevar la resonancia de la antena fuera de la banda que pretendemos. No obstante, en estos dos modelos el ancho de banda es mayor que si se tratase de un único aro. Nota: Para construir los condensadores de sintonía podemos seguir las indicaciones que se apuntan en estos artículos, o bién elegir cualquier otro sistema. Se trata de conseguir una capacidad final lo suficientemente baja y que soporte la alta tensión que se producirá al emitir. En los prototipos construidos la capacidad que presentan los condensadores de sintonía de esta antena está entre 1pF y 1,5pF (para este caso concreto el capacímetro indicaba 1,2pF). Para ampliar información pueden visualizarse tambien los artículos "Antena de aro para VHF" y "Prueba comparativa entre antenas de Aro y HB9CV", en los que se trata en mayor profundidad las características y funcionamiento de las antenas magnéticas. Nada mas por el momento. Buen cacharreo y Un Saludo (18-VII-2002)

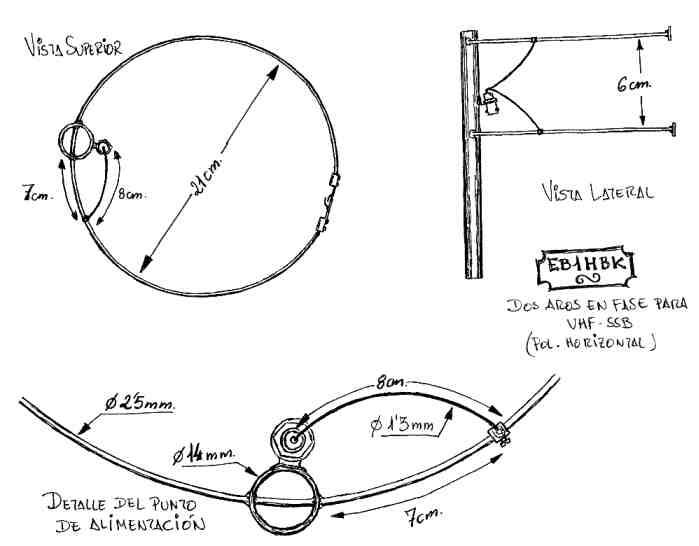

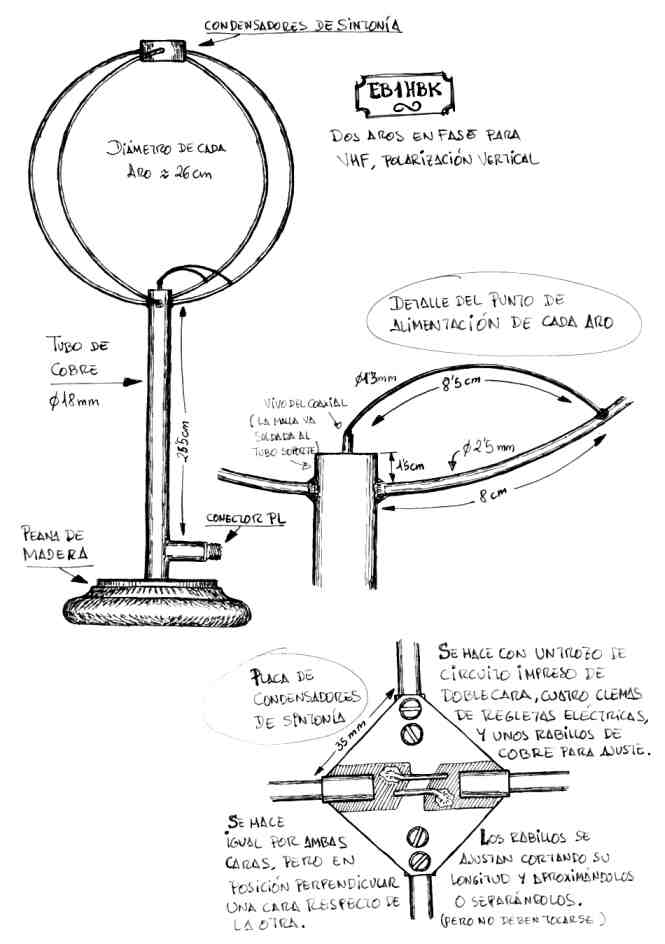

Modo de alimentar la antena Dibujo con detalles de construcción. A diferencia de la antena formada por un solo aro, en la que el vivo del caxial se une al punto del aro que en resonancia ofrece una impedancia de 50 Ohmios. Cuando se trata de dos aros el punto correcto de alimentación de cada uno es aquel que en resonancia presenta una impedancia de 100 Ohms. Si hiciésemos eso con un solo aro la ROE nos indicaría un valor de 1:2, pero al hacerlo con dos aros tal y como es este caso, viene a ser como conectar en paralelo dos resistencias. De ahí que si queremos que la impendancia final "vista" en el conector de alimentación sea de 50 Ohmios, los aros que estamos conectando en paralelo deben ofrecer una impedancia de 100 Ohmios cada uno. Dibujo con las medidas
