DB0UV



DB0UV - a worldwide unique VHF/UHF-transponder



Der Multiduplex-Transponder "Muplexer" – DB0UV in München:

The multi-duplex-transponder "muplexer" – DB0UV in Munich:

"Der Multiduplextransponder DB0UV - eine Relaisfunkstelle mit neuartigen Betriebsmöglichkeiten". Dieser Artikel erschien in Heft 4/5 1986 der Zeitschrift "beam".


AUDIO / SOUND: Hier können Sie ein QSO auf dem Muplexer verfolgen.

Listen to a QSO, held on the Muplexer (conversation held in German language, but good to get a first impression of how a Muplexer works)

Zum Austauch von aktuellen Informationen und Diskussionen zum Thema Muplexer steht eine e-Mail Liste zur Verfügung.
Weitere Informationen auch unter: http://groups.yahoo.com/group/muplexer/


Zum Abbonieren der e-Mailliste hier klicken

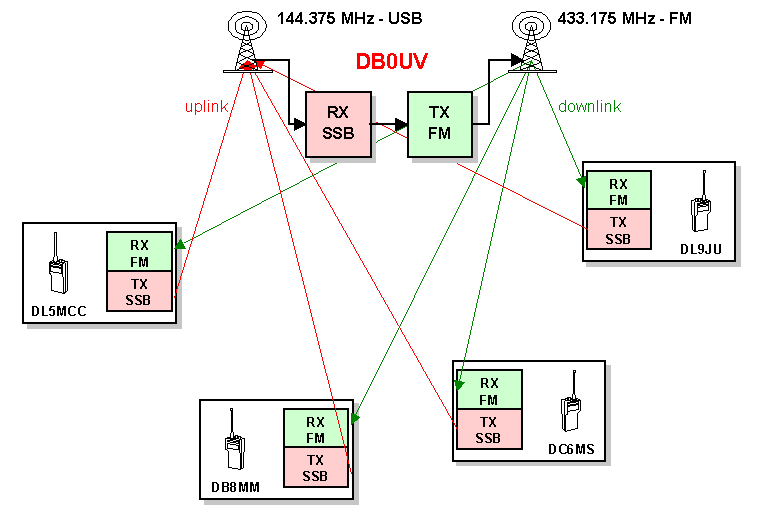

Abbildung: Funktionsprinzip eines Muplexers - alle an einem QSO beteiligten Stationen senden gleichzeitig (!) in SSB auf der 2m-Eingabefrequenz des Transponders. Dieser sendet das demodulierte Signal in FM zur gleichen Zeit auf der 70 cm-Ausgabe and alle mithörenden Stationen zurück. Da alle Stationen gleichzeitig senden und empfangen, entseht eine neue Betriebstechnik die viel mehr einer Telefonkonferenz, als einem normalen Relais-QSO ähnelt.

Picture: All OM's involved in a QSO are transmitting at the same time(!), using the same SSB-frequency. This SSB frequency is the transponders uplink, located in the 2 m band. After demodulation the signal is sent back to all stations on the 70 cm-downlink frequency. Everybody is transmitting and receiving simultaniously. For this reason one can talk together like in a telephone-converence.



Technische Kurzdaten von DB0UV / Technical data

Sendefrequenz:
Downlink:

433,175 MHz, FM

Empfangsfrequenz:
Uplink

144,375 MHz, SSB
(bis 1997: 144,4875 MHz)

QTH / Maidenhead-Locator:

München-Pasing, JN 58 RD
(South Germany)

Sendeleistung:
Transmission Power:

15 W, ERP

Höhe über Grund:
Height of antenna above ground:

ca 45 m

Inbetriebnahme:
QRV since:

16. September 1985

Funktionsprinzip:
Principle:

Duplexbetrieb mit mehreren Stationen gleichzeitig(Multi-Duplex-Betrieb), "Konferenzschaltung viaFunk"
Full duplex QSO with a couple of stations at the same time. The result is like a telefone conference.

Erbauer / Relaisverantwortlicher:
Developed from / Responsibleoperator:

Klaus Finkenzeller, DL5MCC

Technisches Team:
Technical maintenance team:

Ludwig Wagner, DL9JU (died in 2000)
Peter Stöckling, DB8MM
Richard Jäger, DC6MS
