Schalt- Bestückungs-
Lötplan Typ D mit preiswerten
SFZ Filtern, Dynamikverdichtung und FET Begrenzung. Um
den Plan als Datei zu kopieren Cursor mittig auf Plan, rechte Maustaste

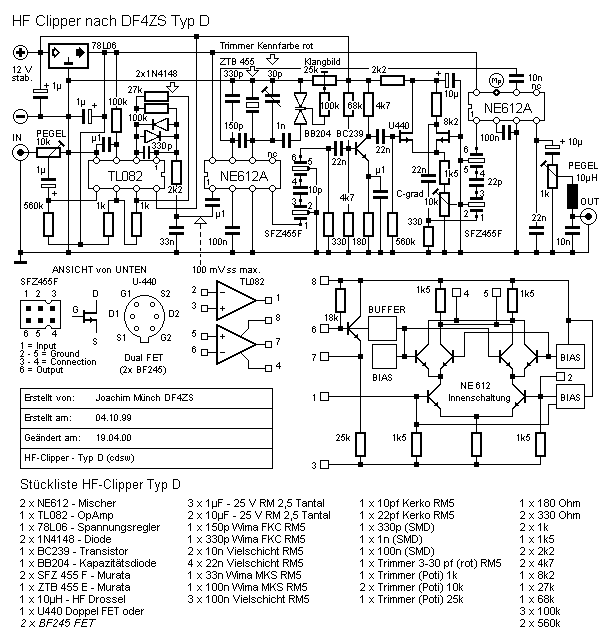

klicken, und "Grafik speichern unter......" wählen. (Schaltplan 19 KByte cdsw.gif)

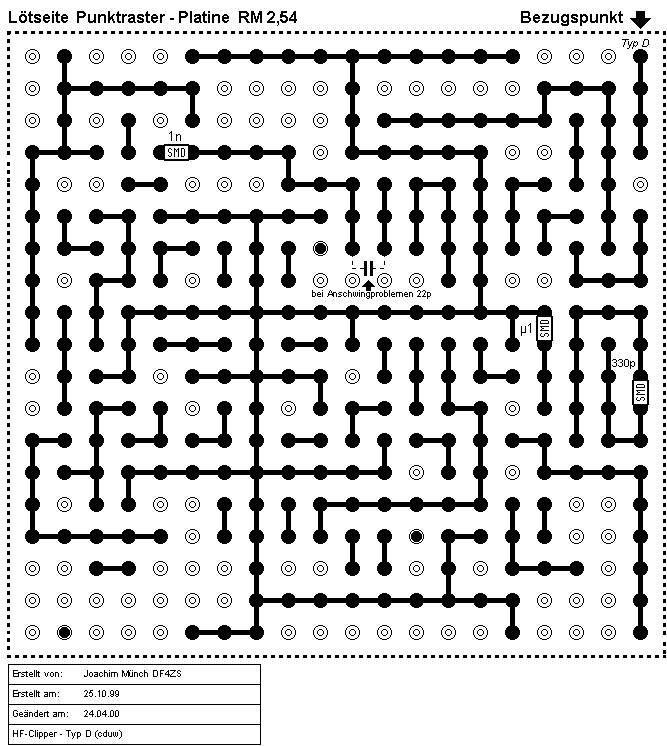

- (Bestückungsplan 27 KByte cdow.gif) - (Lötseite 19 KByte cduw.gif)
Typ
A
